近日，2022-2023年度第一批中国建设工程鲁班奖公布，浙江三建建设集团承建的杭州市全民健身中心项目荣获鲁班奖。该项目建筑面积88143平方米，是亚运场馆之一，也是国内已建成单体规模最大的综合性公共体育健身场馆。
该项目施工难点多、标准要求严、新型技术应用多、业主关注度高，项目开工伊始就根据项目特点，从工艺、标准、做法、施工技术、施工方法等要素分析，进行了严格的策划，并编制创优策划方案，通过过程实施实现创优目标。话不多说，一起来赏析鲁班奖工程质量风采！
鲁班奖工程质量赏析

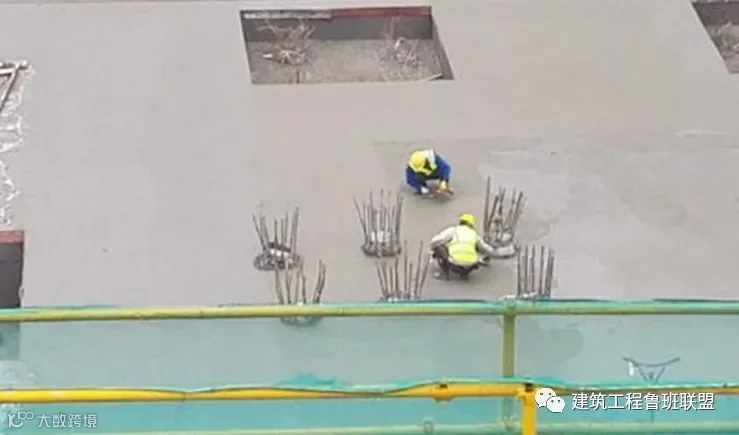

工程采用混凝土灌注桩987根承载，设计桩底压力注浆，提高承载力，控制桩底沉渣厚度；经检测单桩承载力满足设计和规范要求，桩身质量优质。

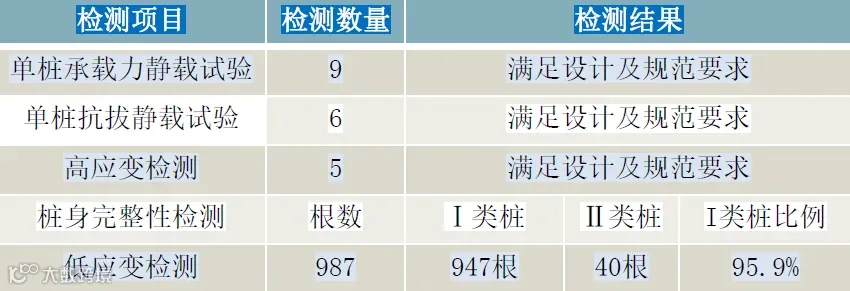

桩基检测结果如下：

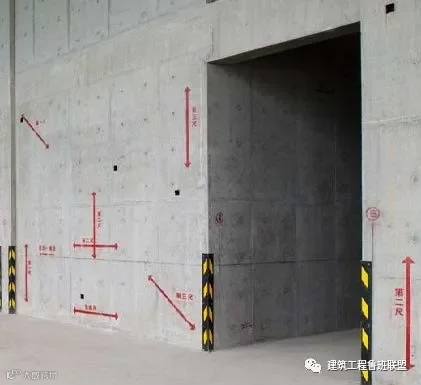

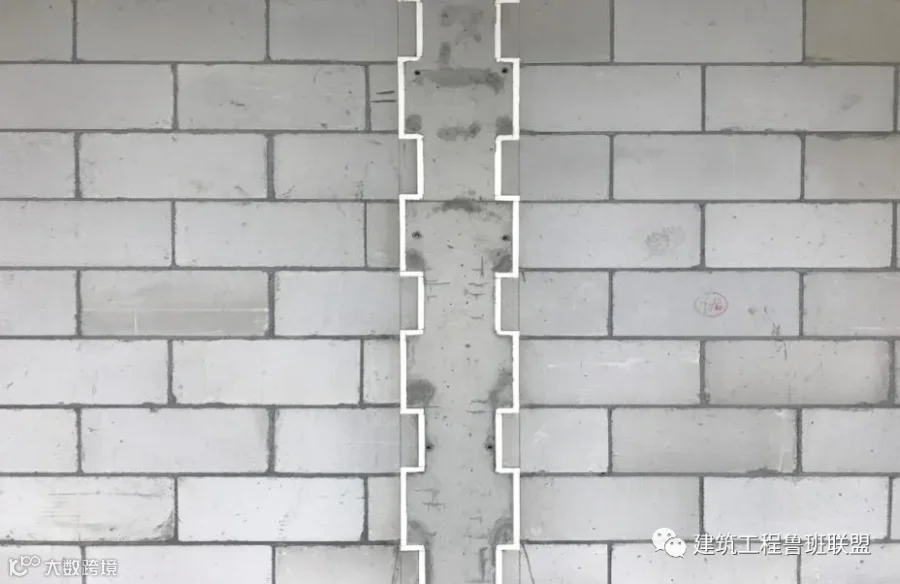

混凝土框架、剪力墙线条棱角清晰、构件内实外光，砌体工程组砌合理，灰缝饱满平直，构造柱设置规范。
主体砼结构

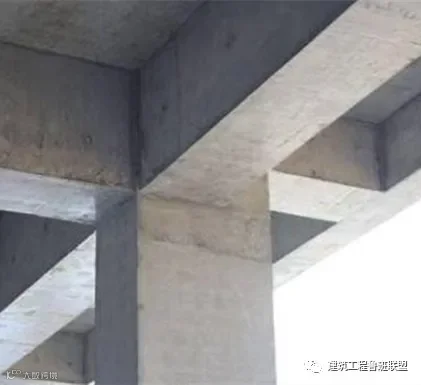

梁柱节点
砌体结构

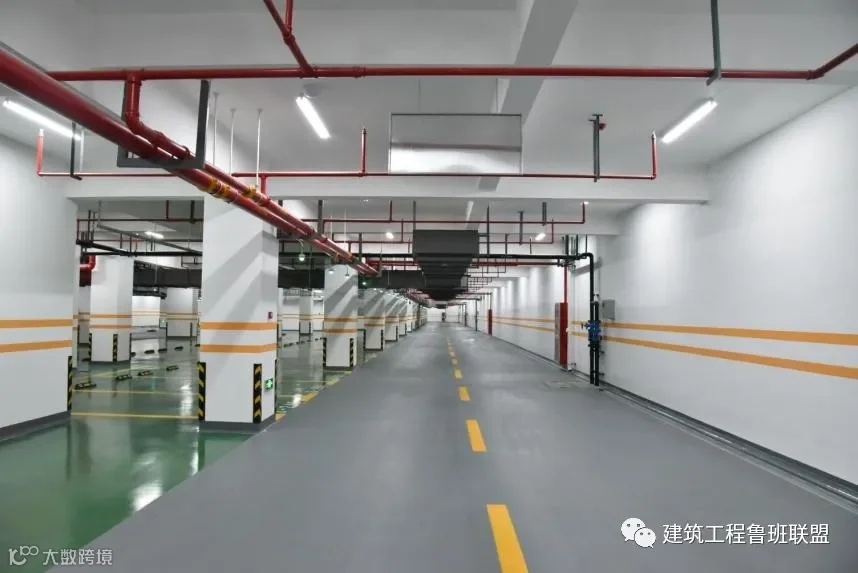

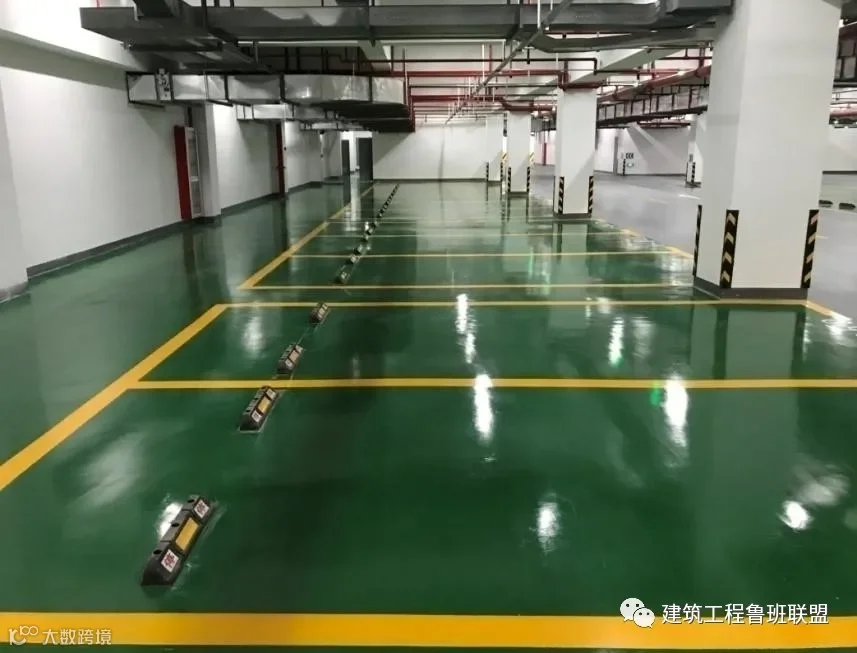

地下室环氧地坪坚实平整、色泽均匀、标识醒目，车位布局整齐、划线清晰、设施齐全。
环氧地坪
地下室整体造型
细部节点

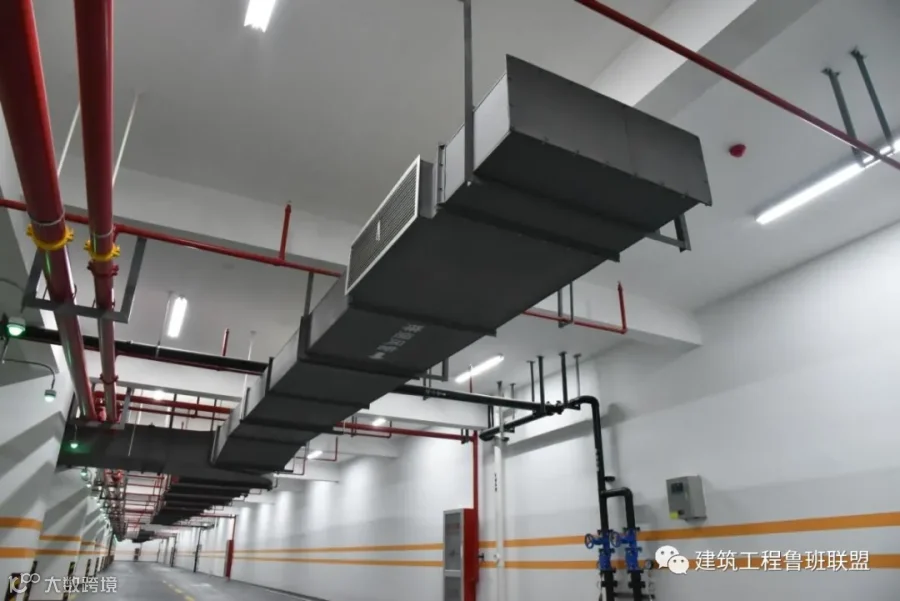

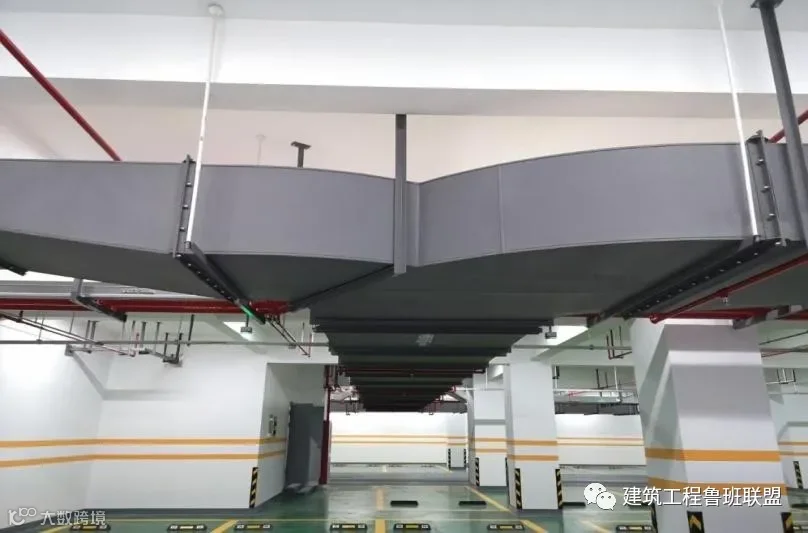

风管转弯弧度饱满，支吊架安装牢固；末端风管安装合理，满足设计和规范要求。
转弯风管
风管末端安装

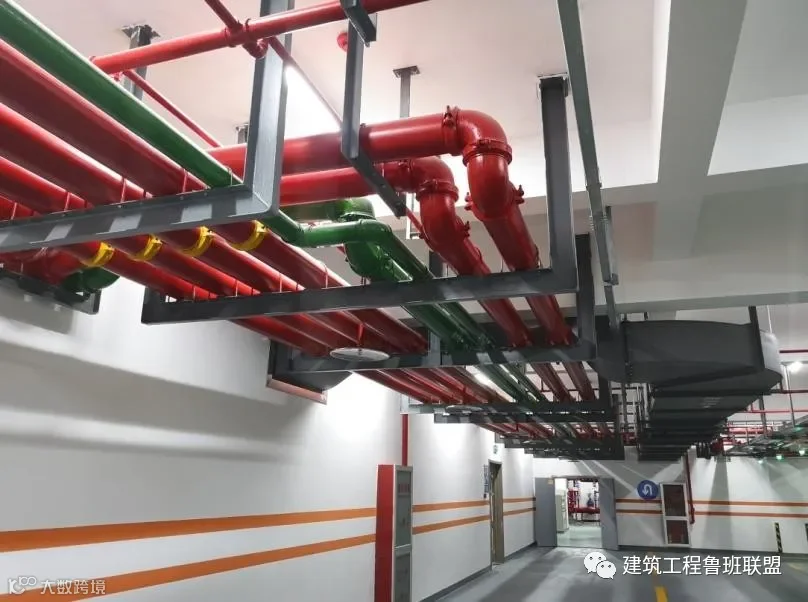

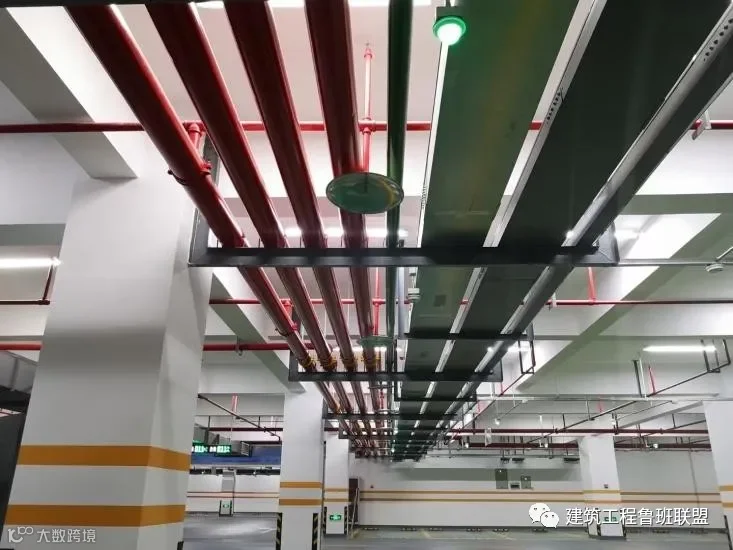

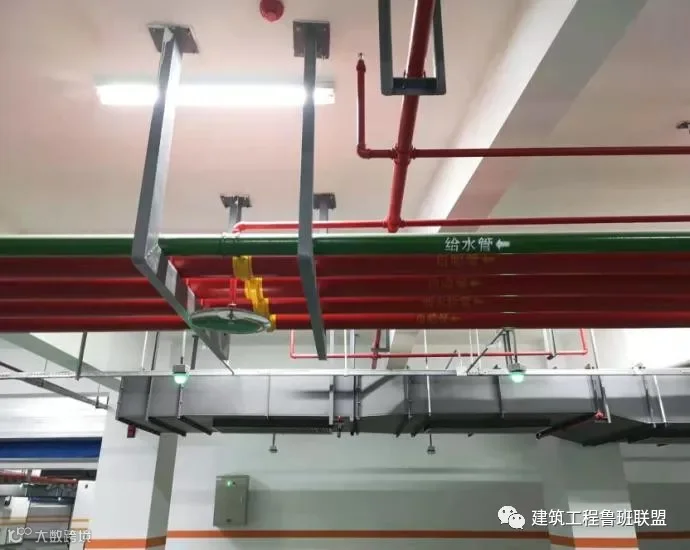

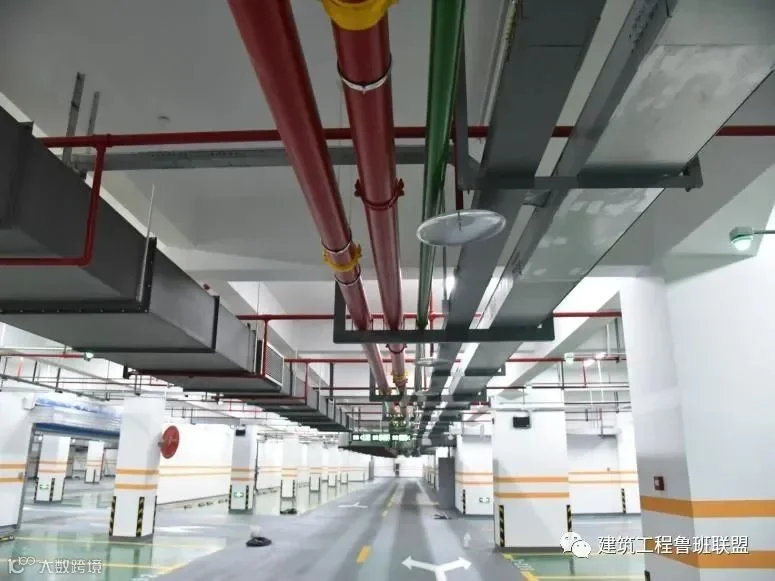

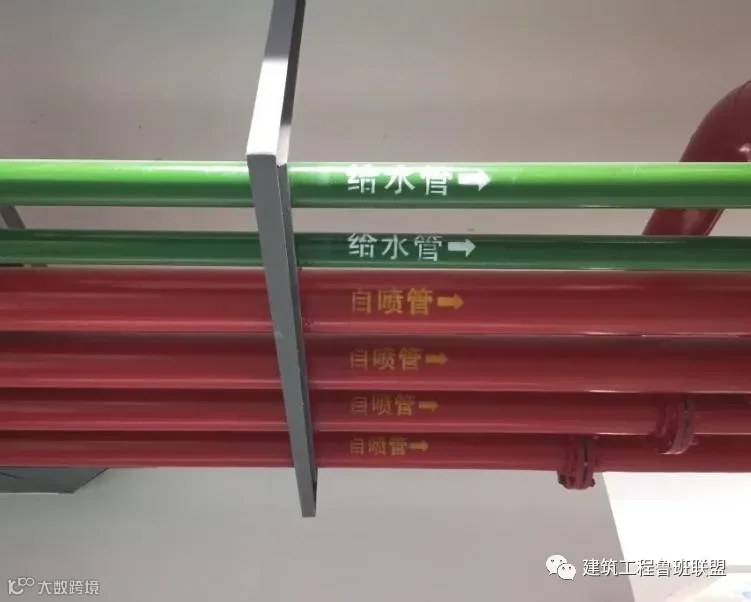

管道、桥架经BIM建模、系统调整、精细施工，管道布置合理、间距均衡、支架综合、曲率一致、走向清晰、封堵严密。
管道排布
管道排布
支架安装
标识清晰

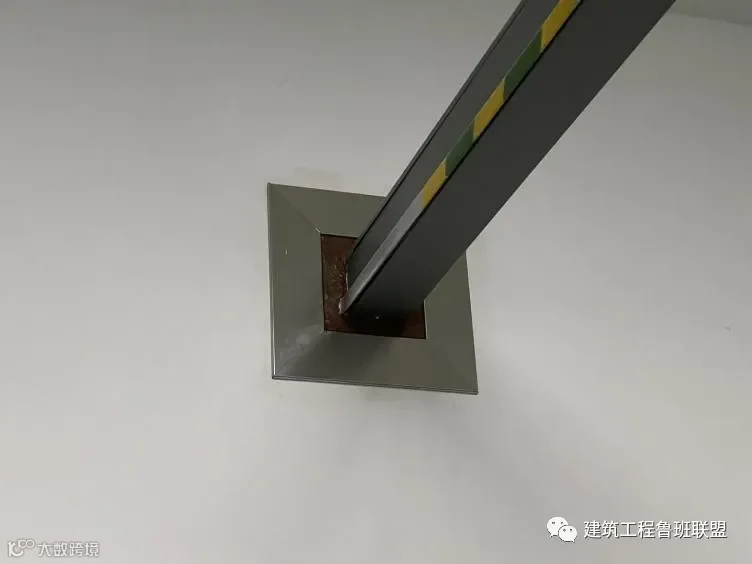

桥架穿墙封堵

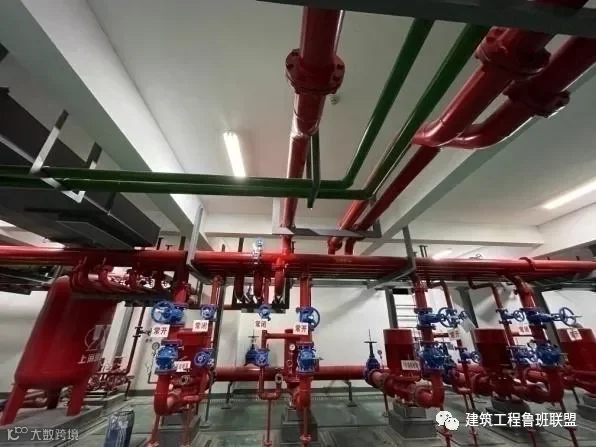

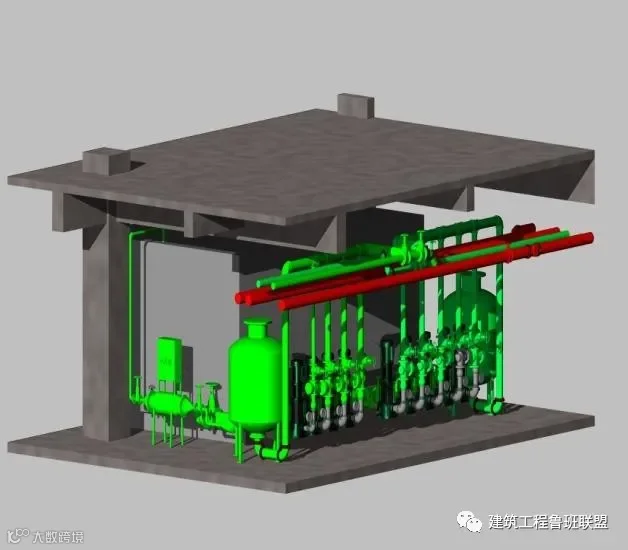

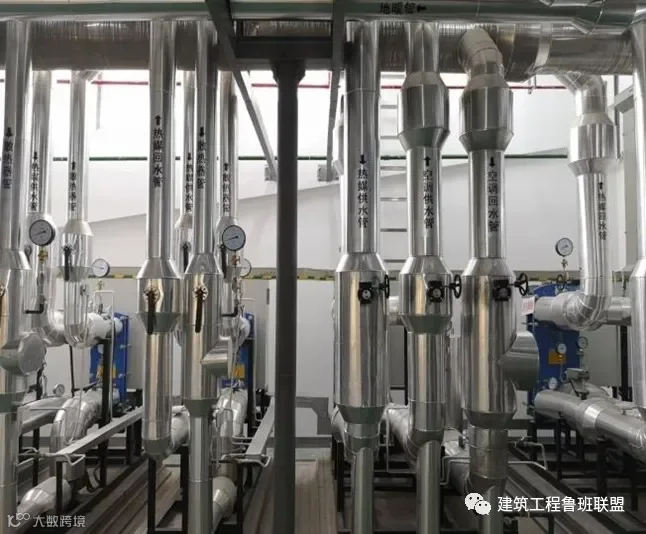

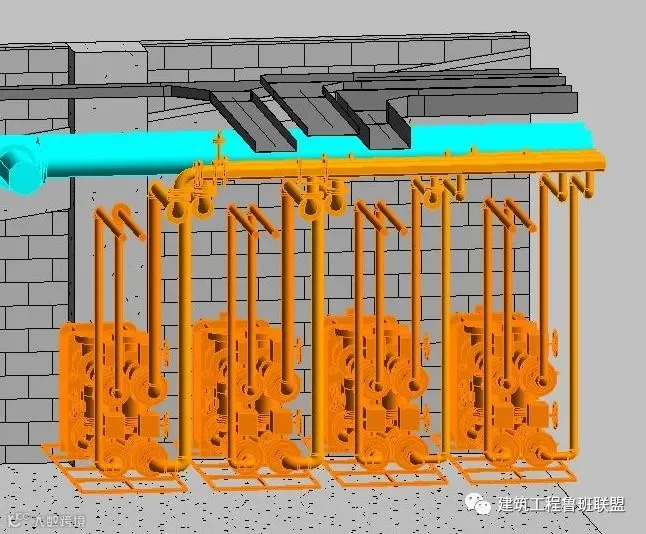

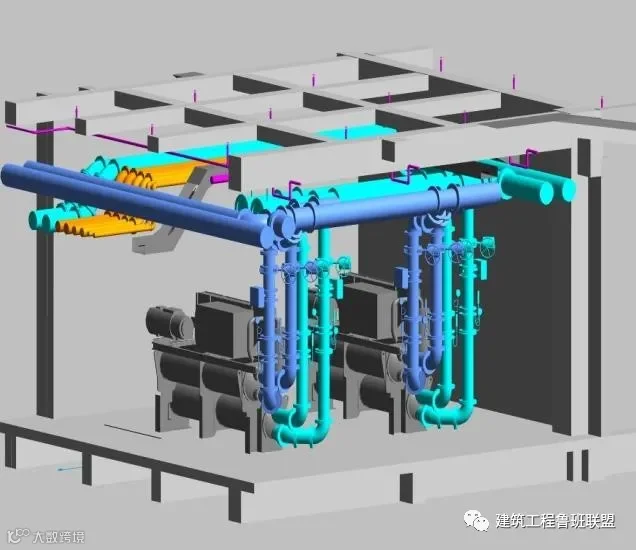

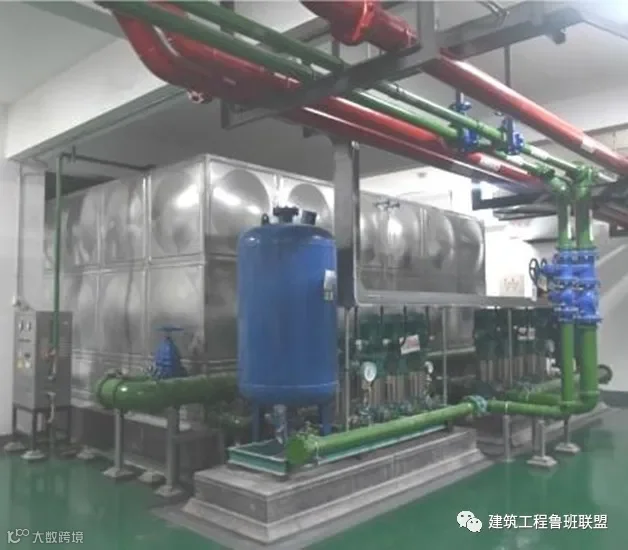

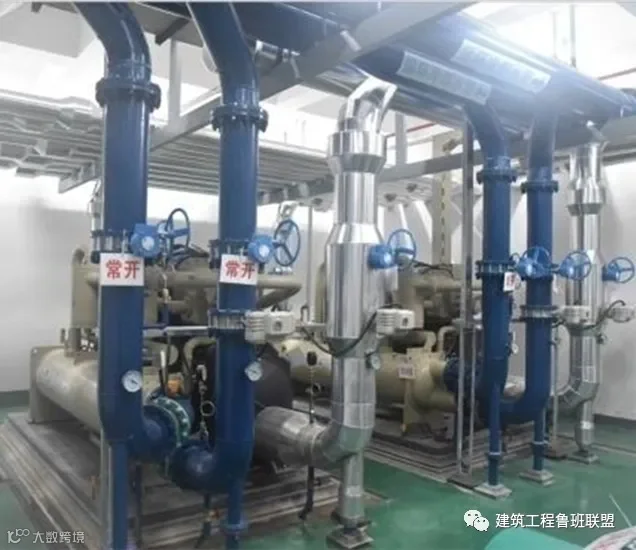

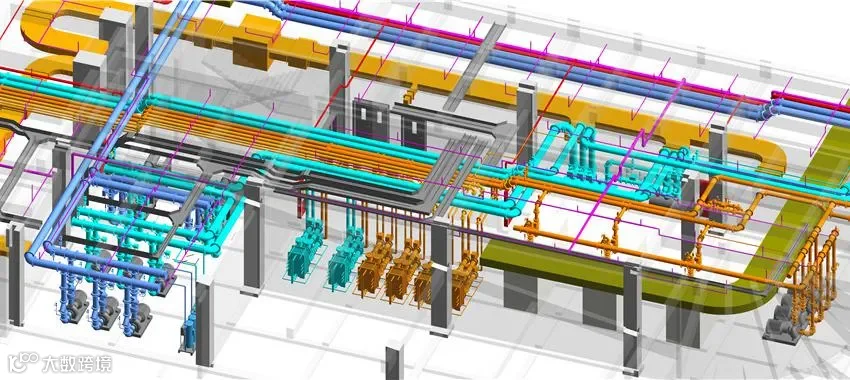

锅炉房、水泵房、冷冻机房充分利用BIM技术提前发现存在的问题；设备布置合理、标识醒目、运行平稳。
BIM效果图
实景图
BIM效果图
实景图
BIM效果图
实景图

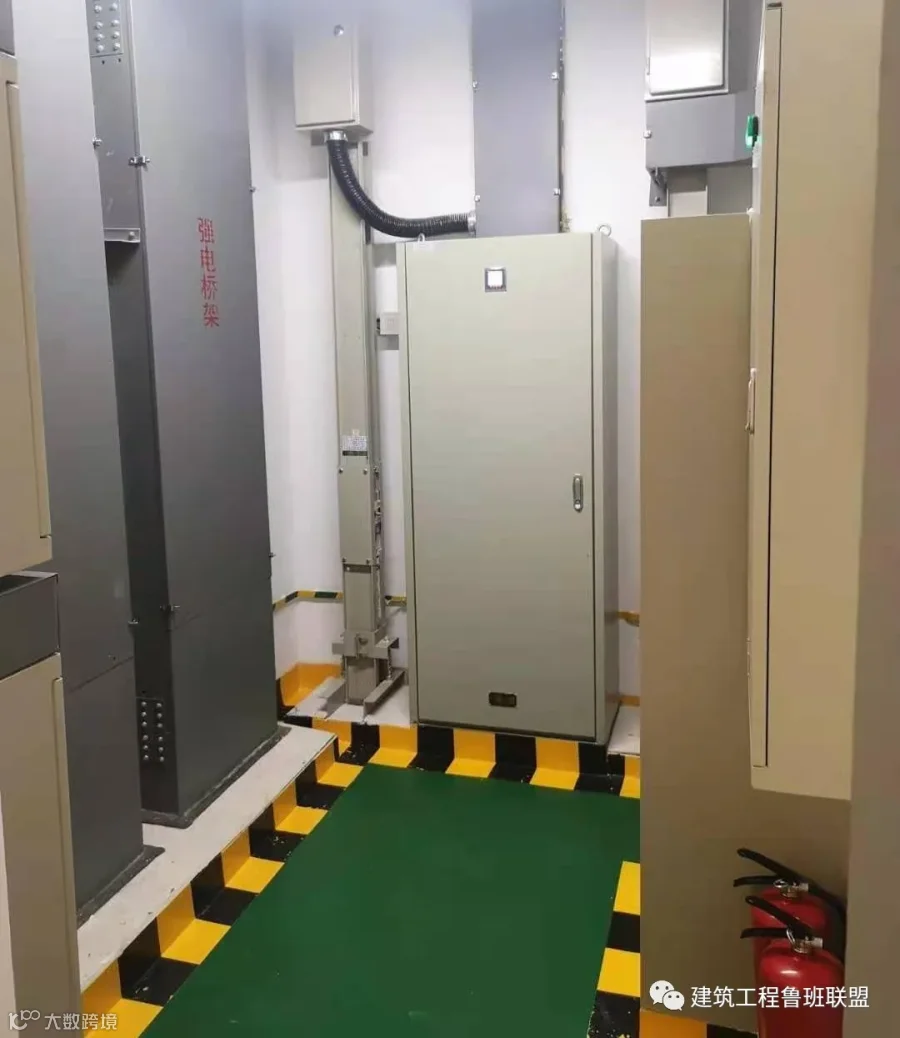

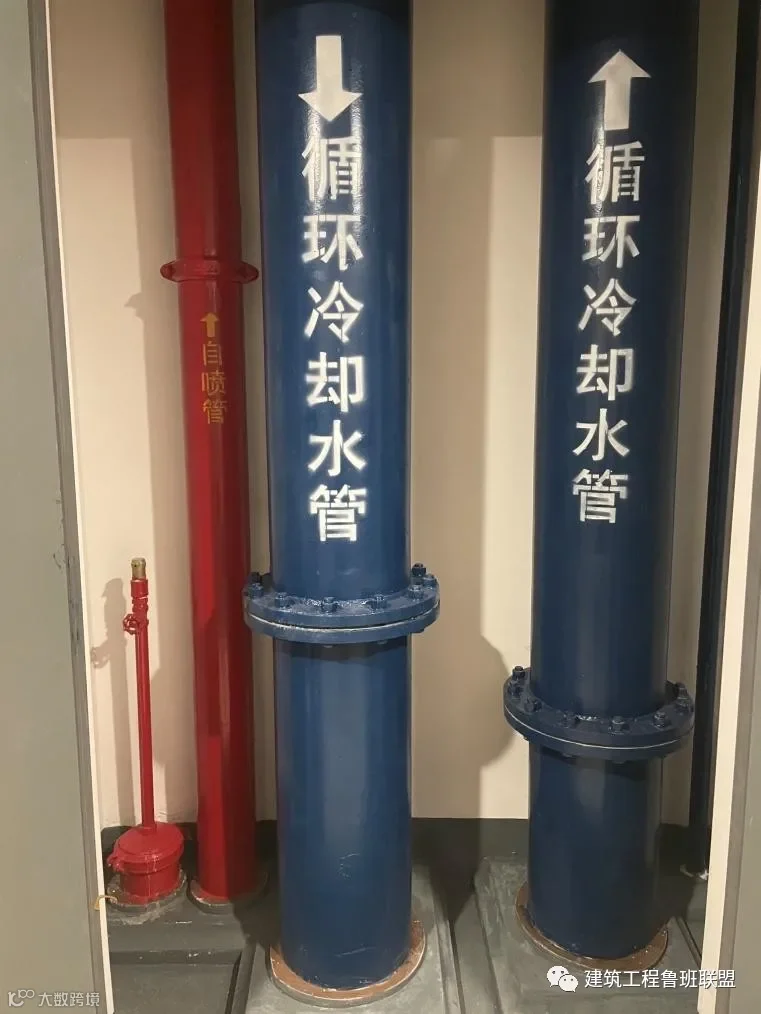

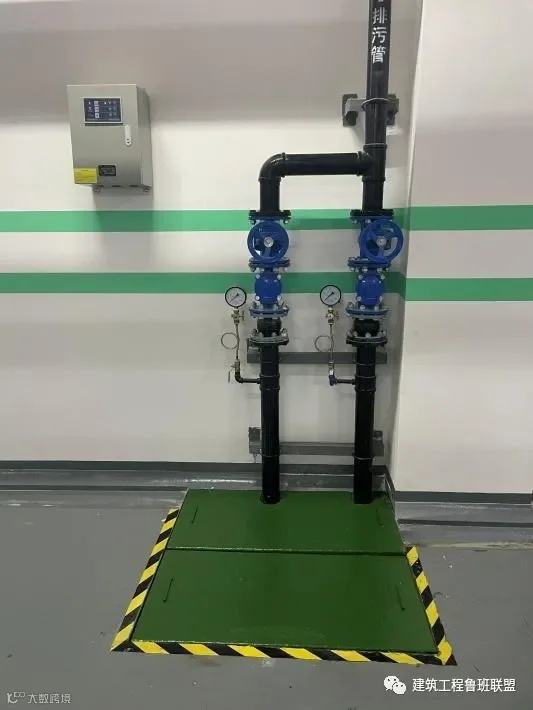

强电井桥架排版合理；封堵严密美观，接地醒目可靠；管道井管道排列整齐、标识清晰。
强电井布置
管道封堵严密标识清晰

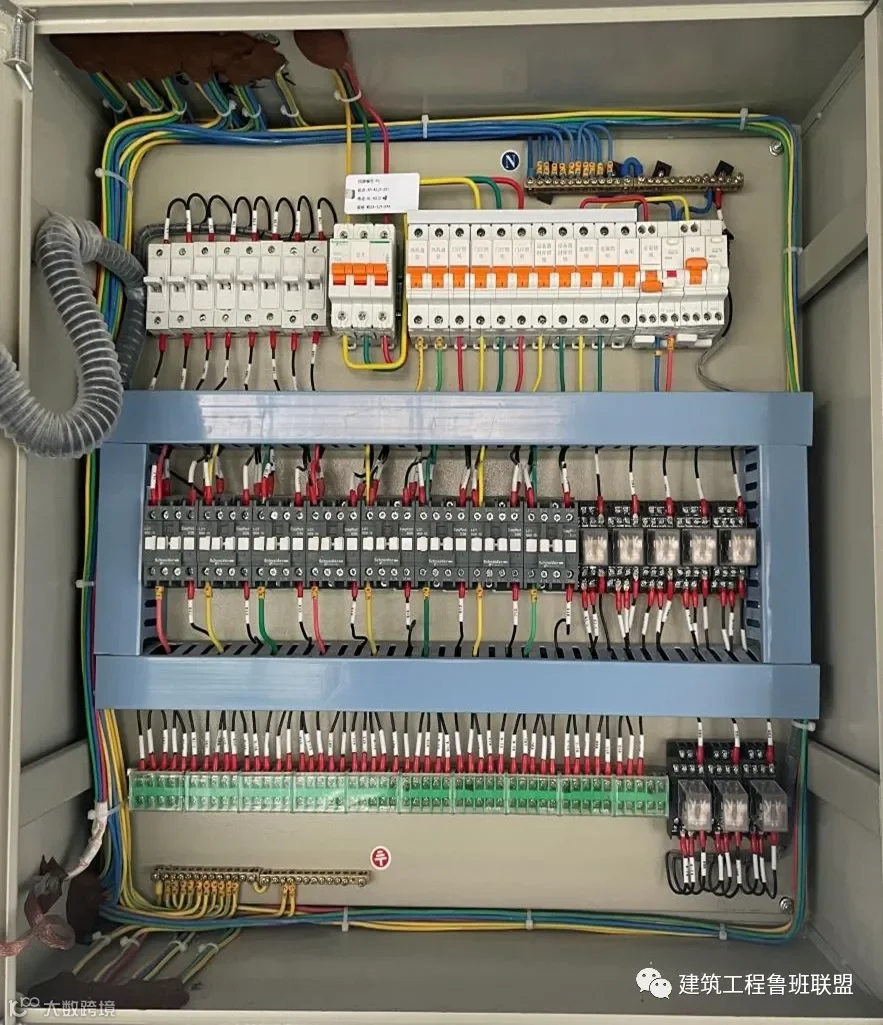

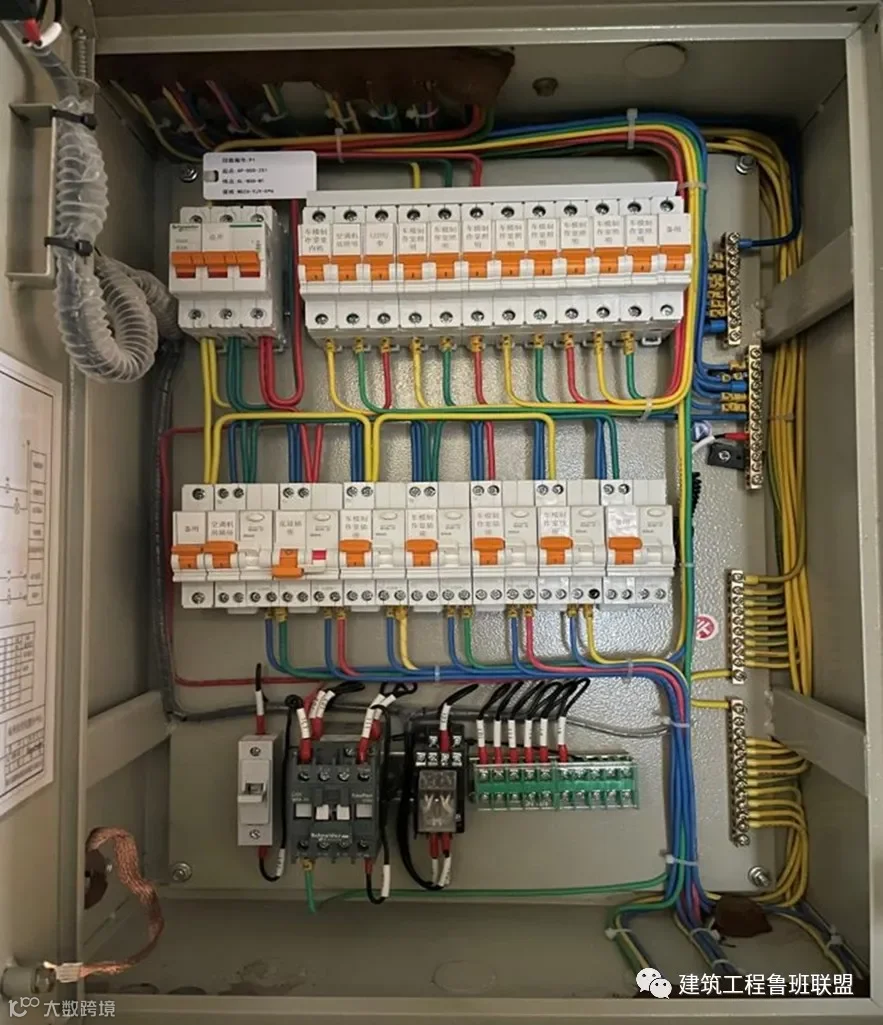

配电箱柜安装牢固、标高统一、间距均匀，箱内回路分区标识、清晰规整，电线绑扎牢固、布置整齐。
配电箱

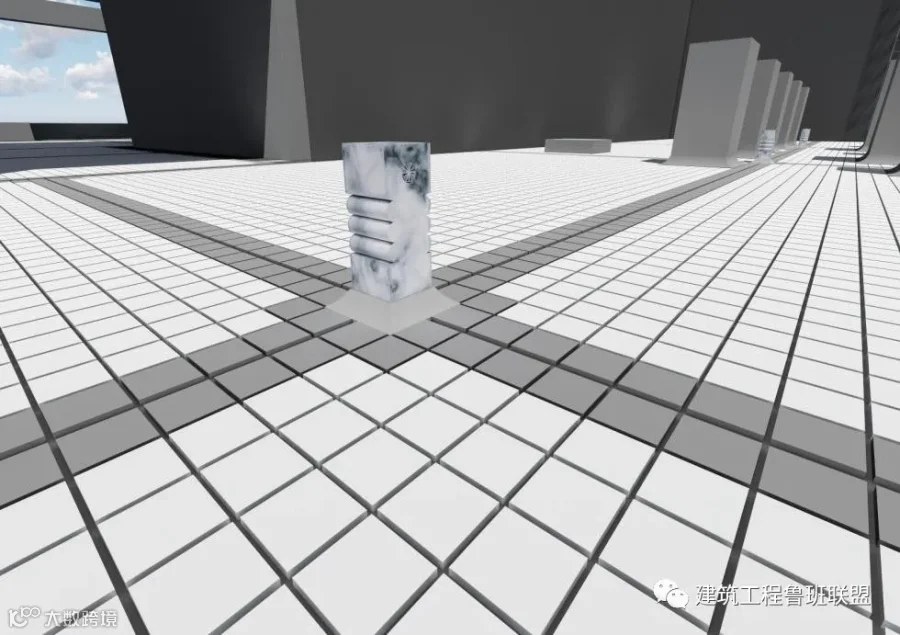

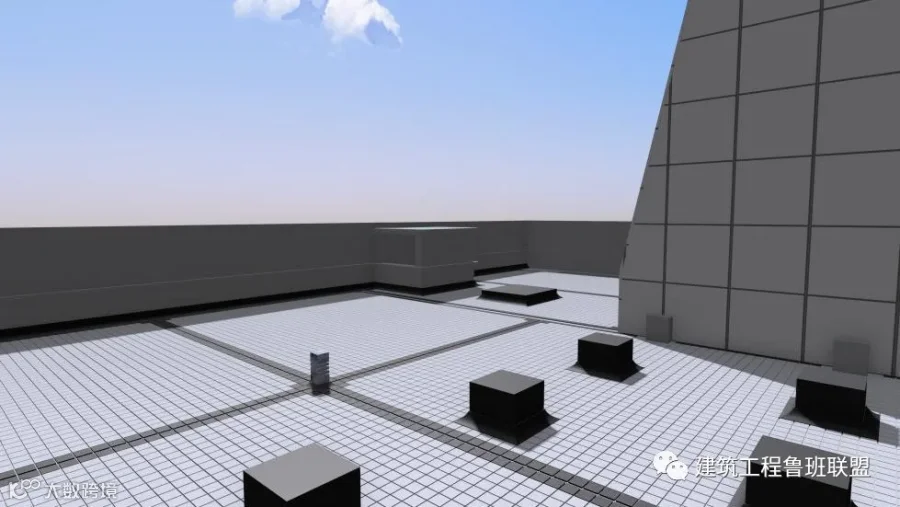

在二次结构前，综合考虑设备支座、排水沟、透气孔进行屋面广场砖深化排版，确保整体效果和全屋面整砖排布。

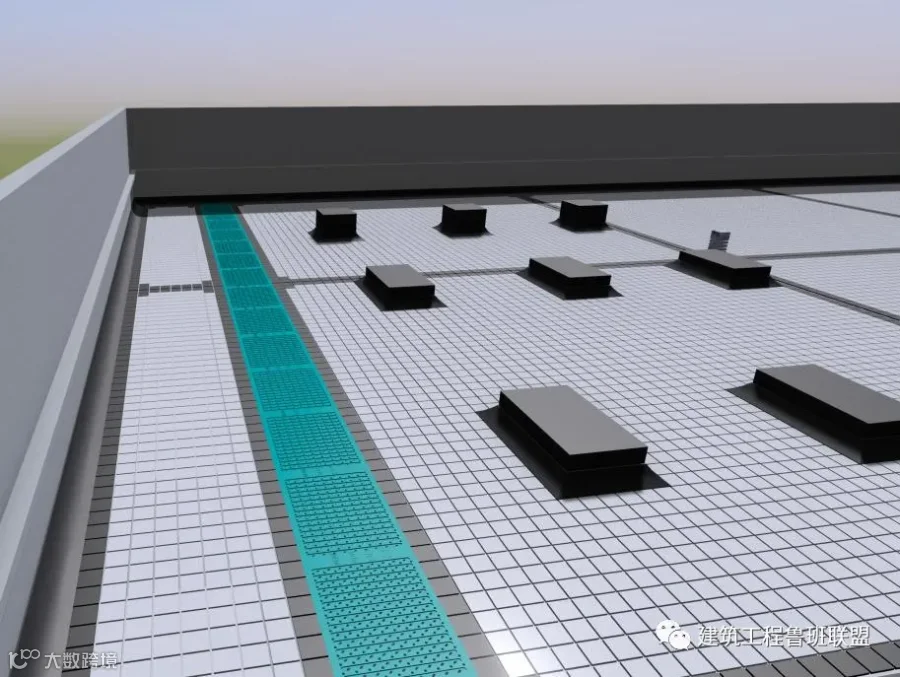

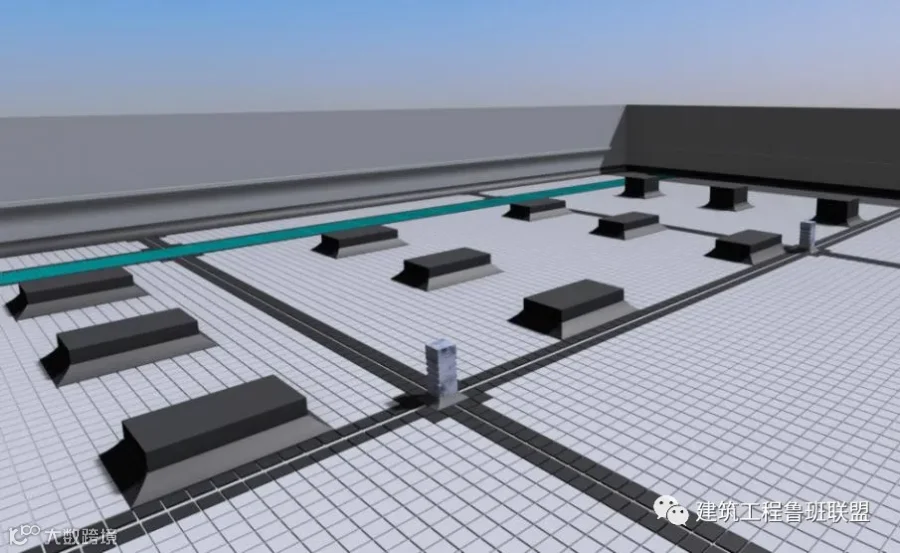

BIM广场砖屋面策划
BIM广场砖屋面策划
BIM屋面排水沟策划

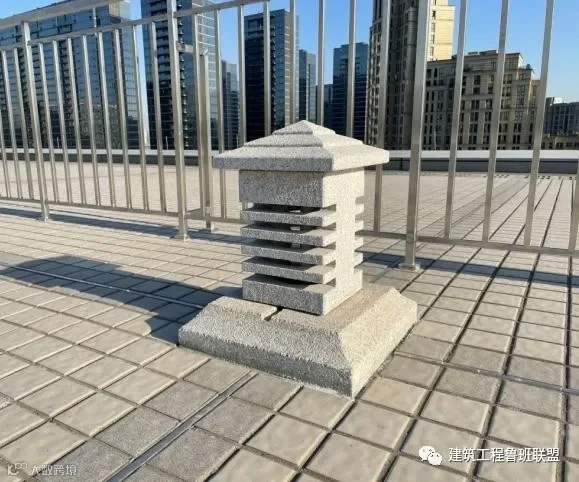

BIM透气孔策划
广场砖屋面排布勾缝密实美观、坡度设置合理、分仓缝创新精致。
广场砖屋面策划
广场砖屋面

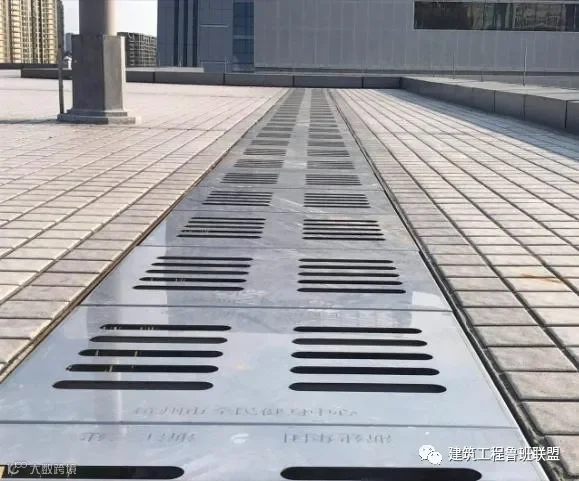

屋面排水沟

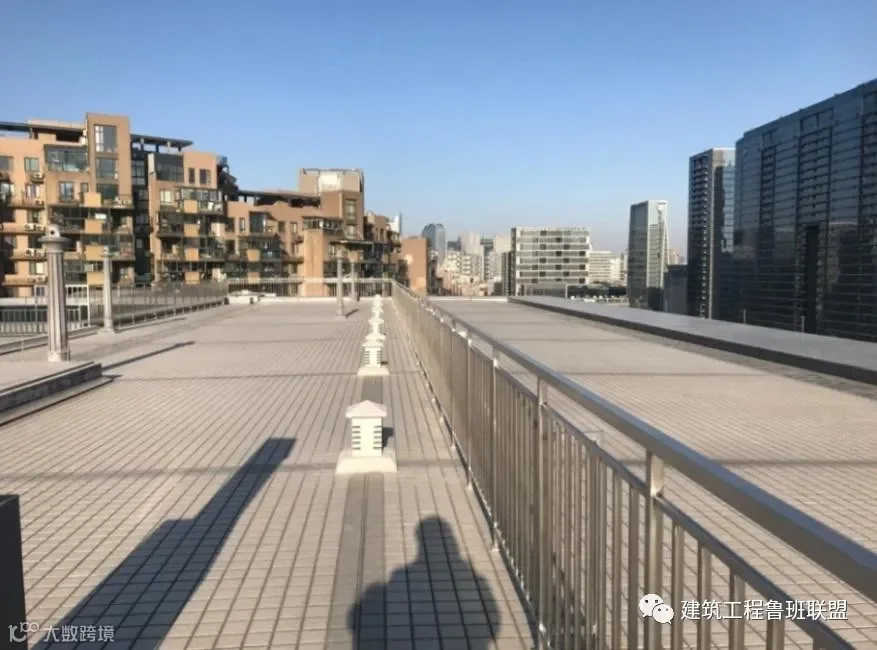

透气孔

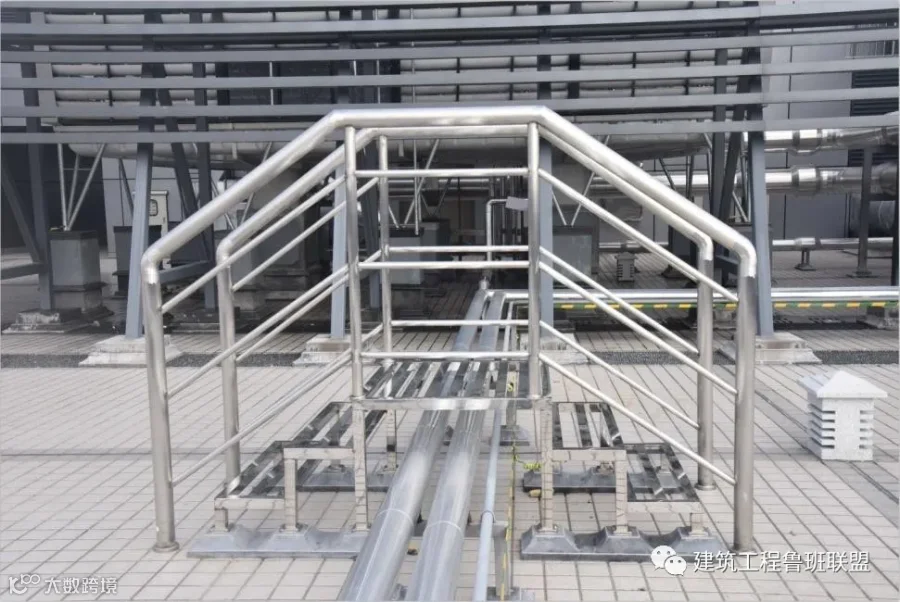

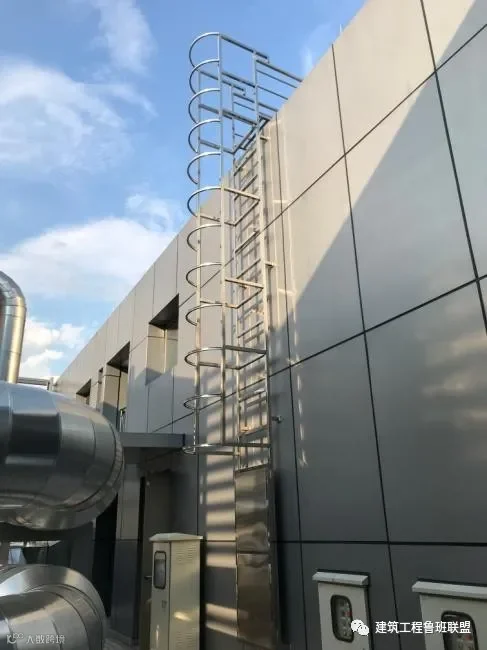

不锈钢栈桥简洁大方，屋面爬梯美观实用，节点精细，底部设置安全防护门，防止随意攀爬。
屋面爬梯
不锈钢栈桥

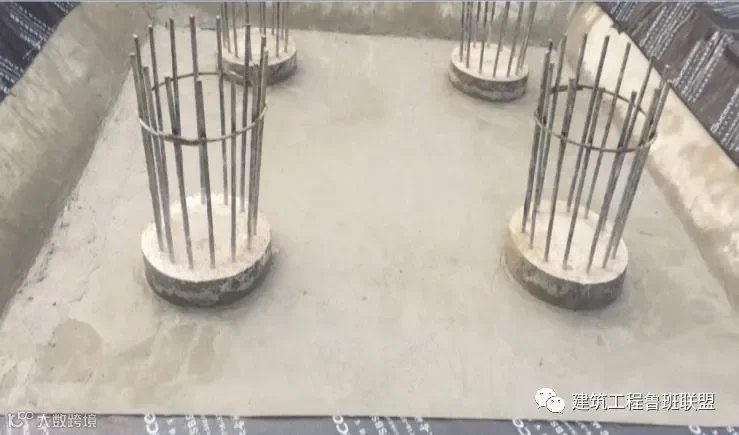

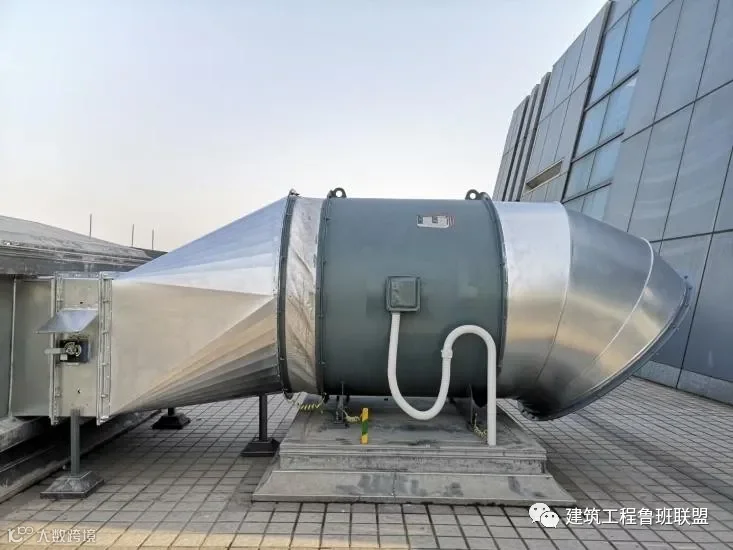

设备基础成排成线，做法一致，接地可靠，与屋面统一协调。
屋面设备基础

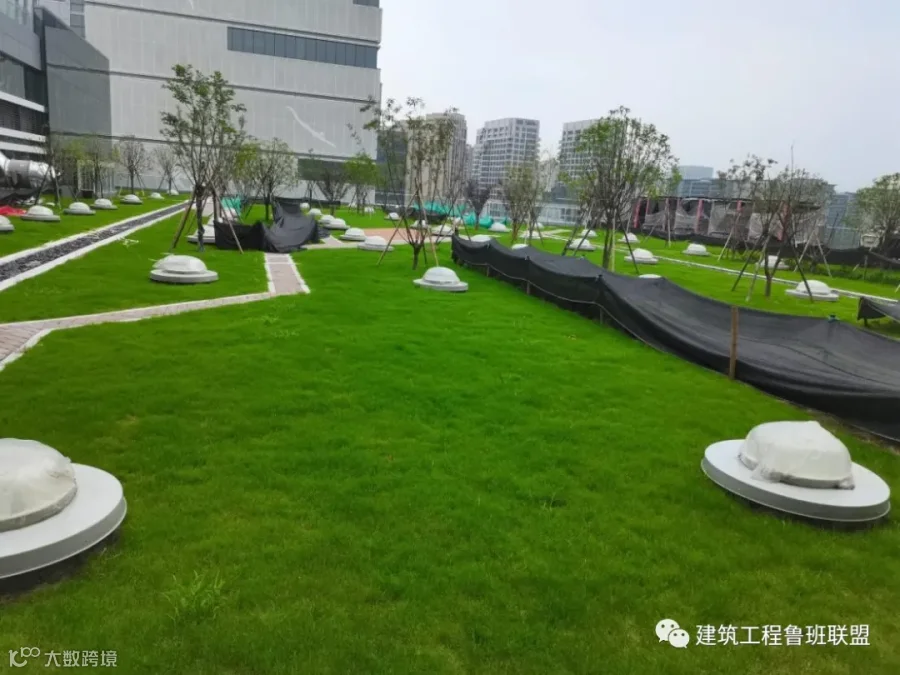

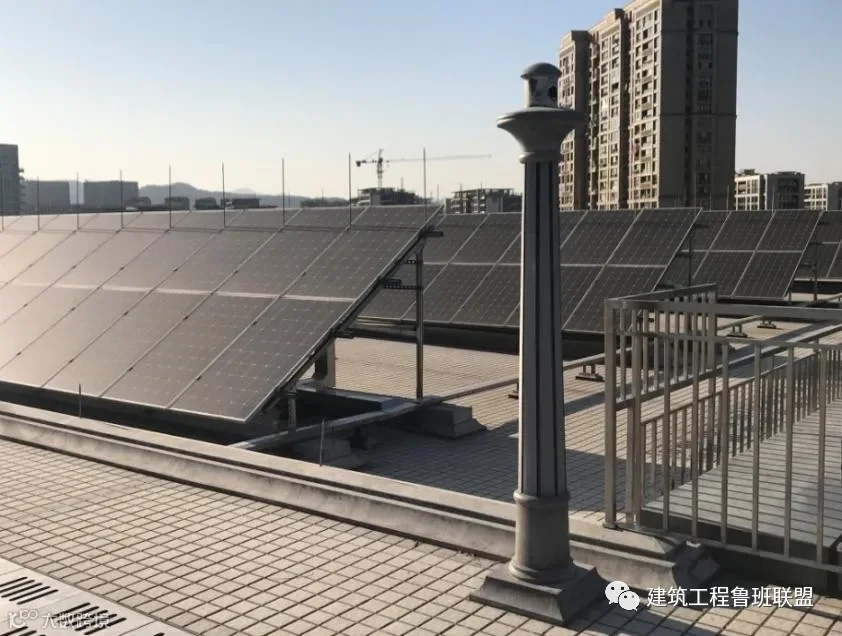

裙房顶层采用节能导光孔采光，布置合理；光伏电池组件及全玻璃真空太阳能集热管成排布置，为建筑提供洁净能源 ，彰显绿色建筑设计理念。
节能导光孔

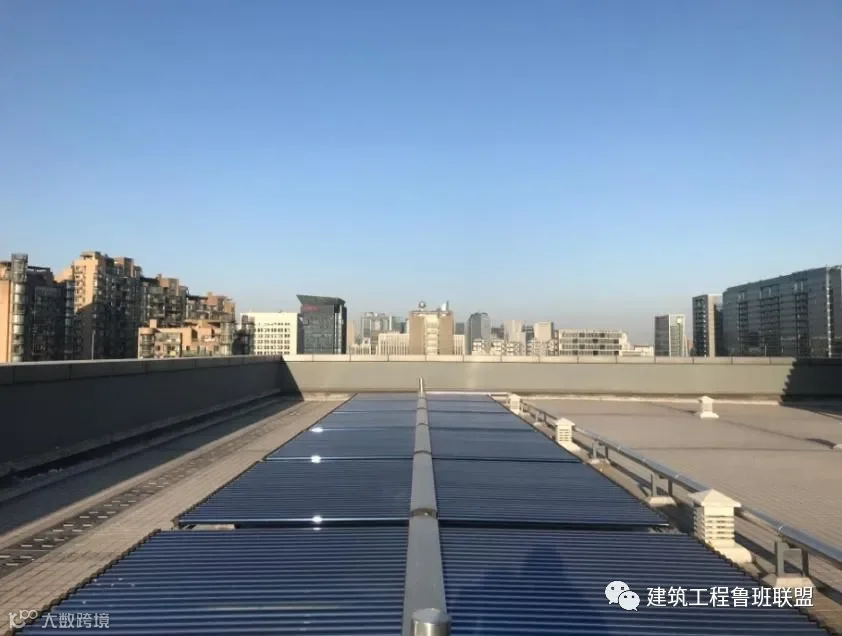

全玻璃真空太阳集热管
太阳能光伏板

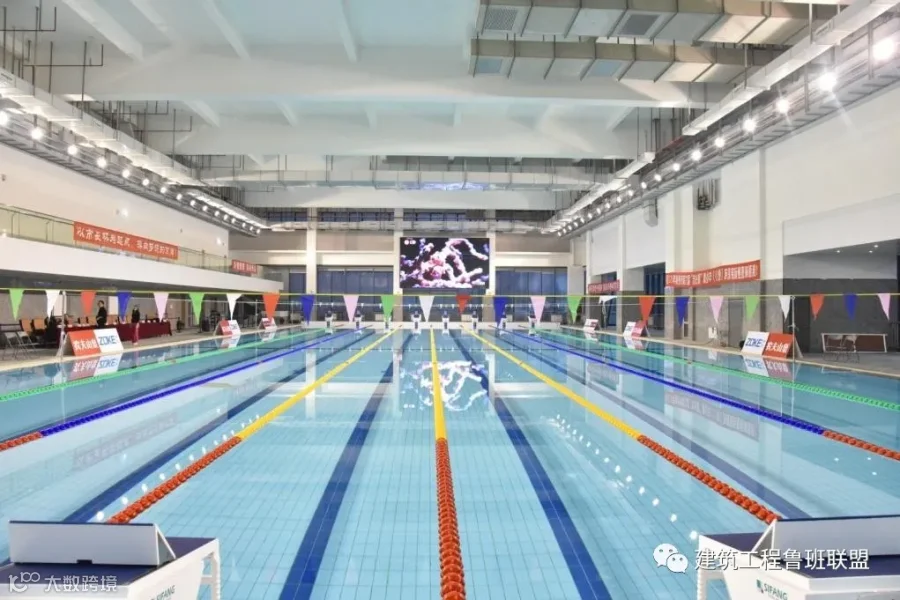

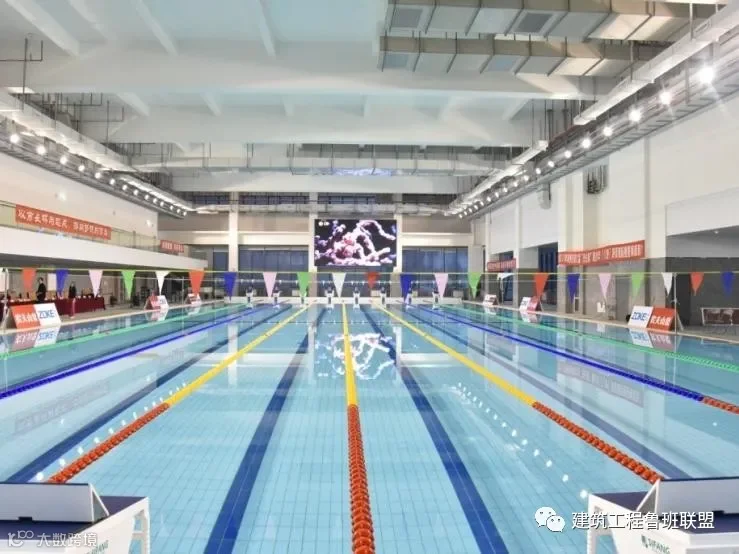

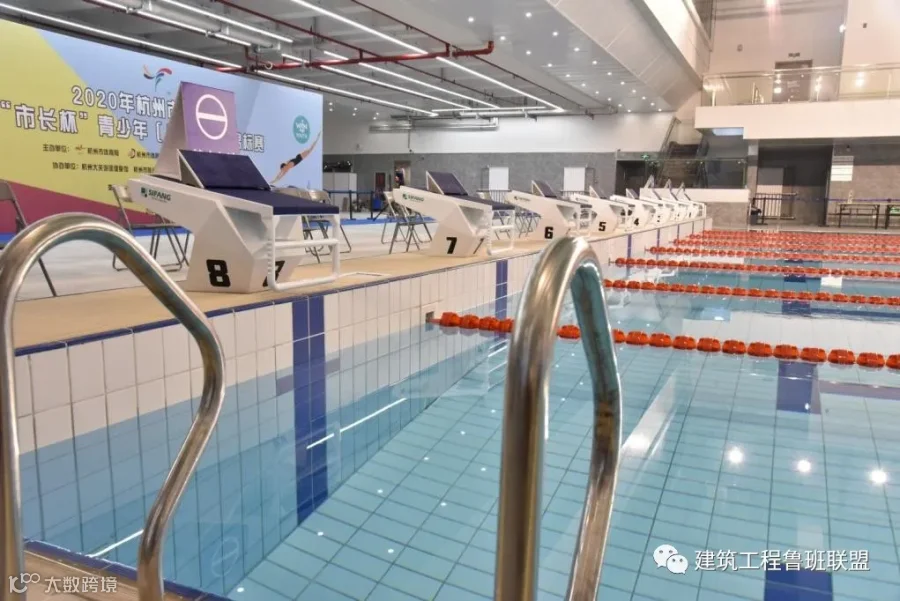

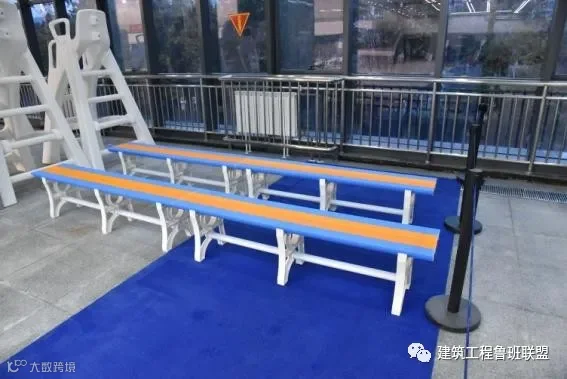

标准游泳池设计达到A类赛事标准，墙地砖精心排版，黏贴牢固；灯光、通风布置合理，简洁明快。
游泳馆
休息区

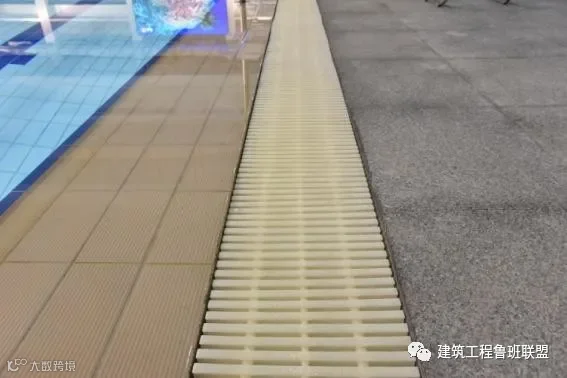

排水沟

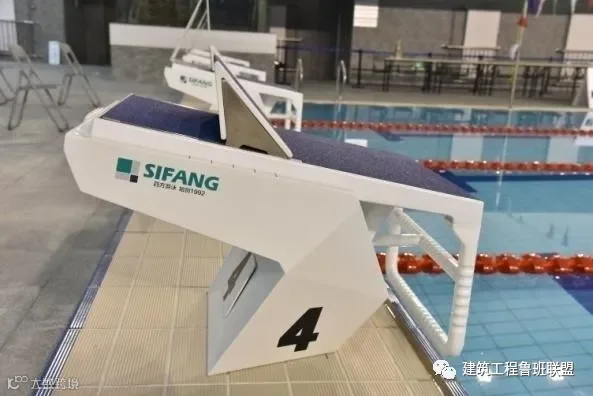

起跳台

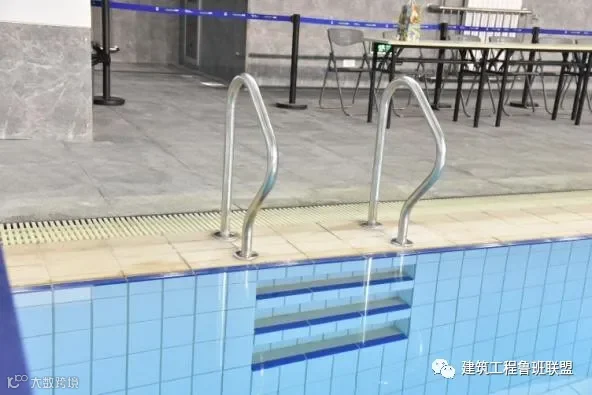

不锈钢爬梯
达到A类赛事标准

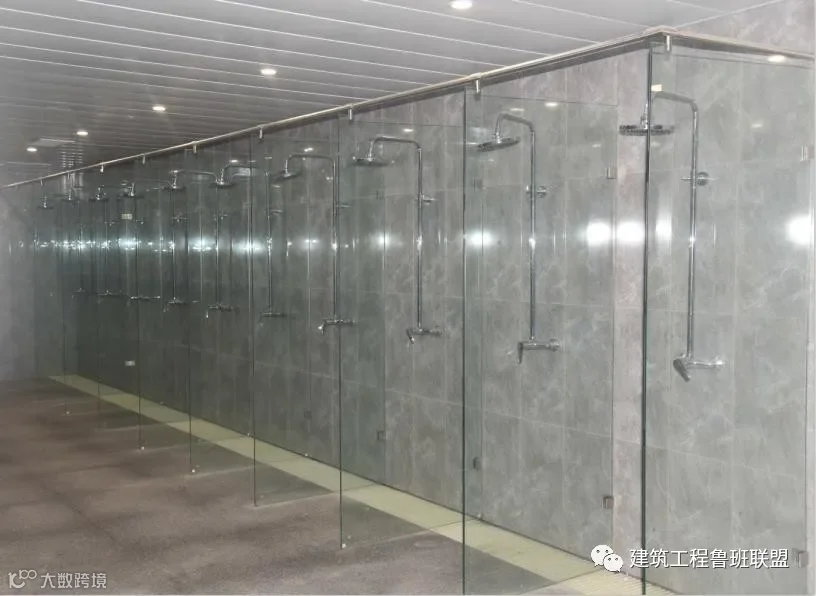

浴室块材墙地面精心排版，对缝精确；玻璃隔间美观大气，安全可靠。
泳池浴室

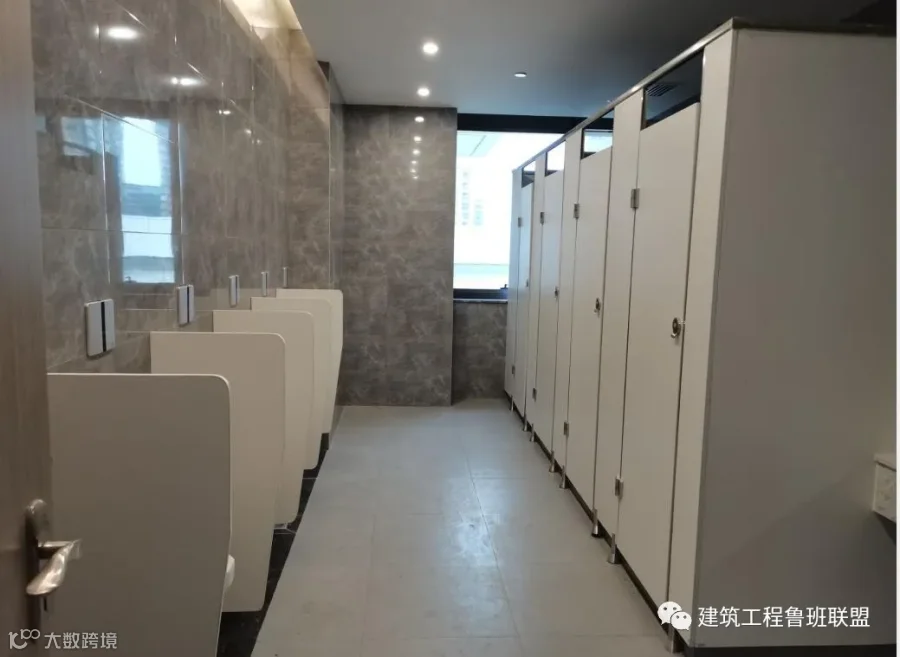

卫生洁具居中布置，标高统一；地漏、蹲便器套割规整。
卫生间

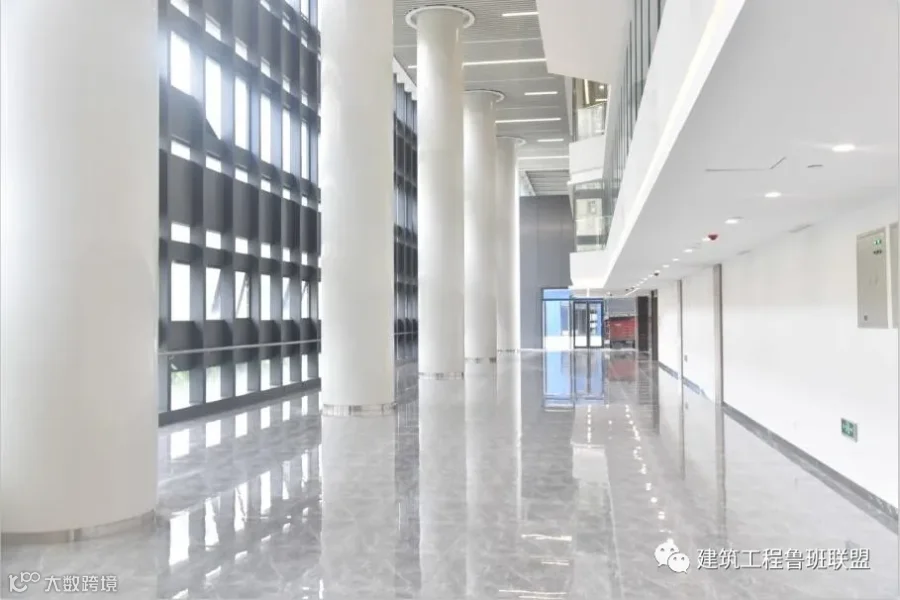

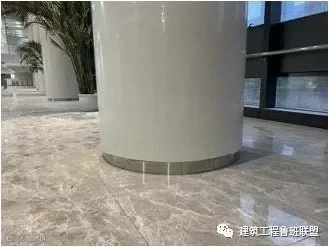

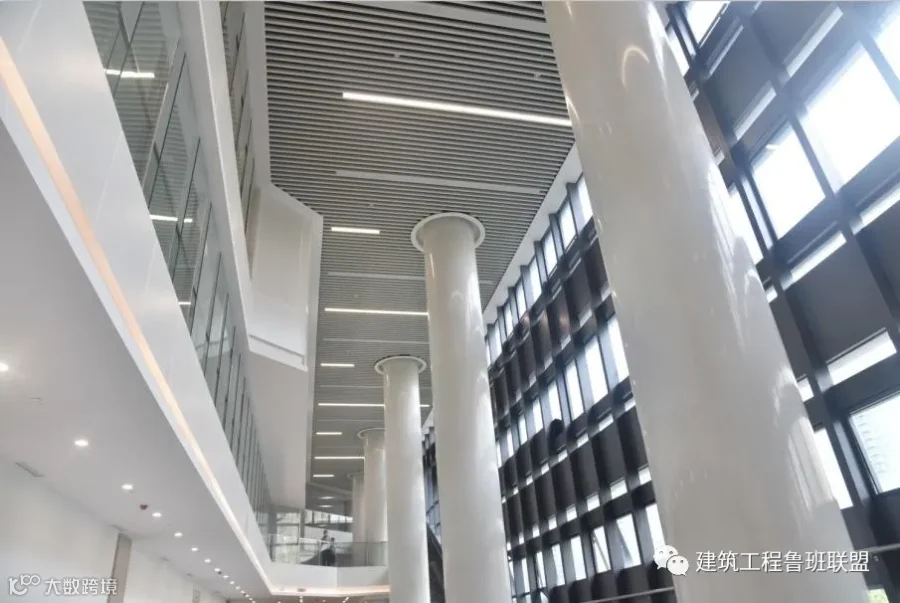

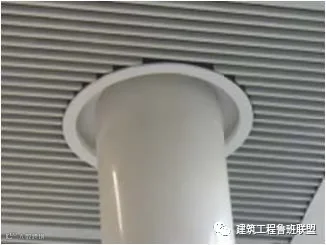

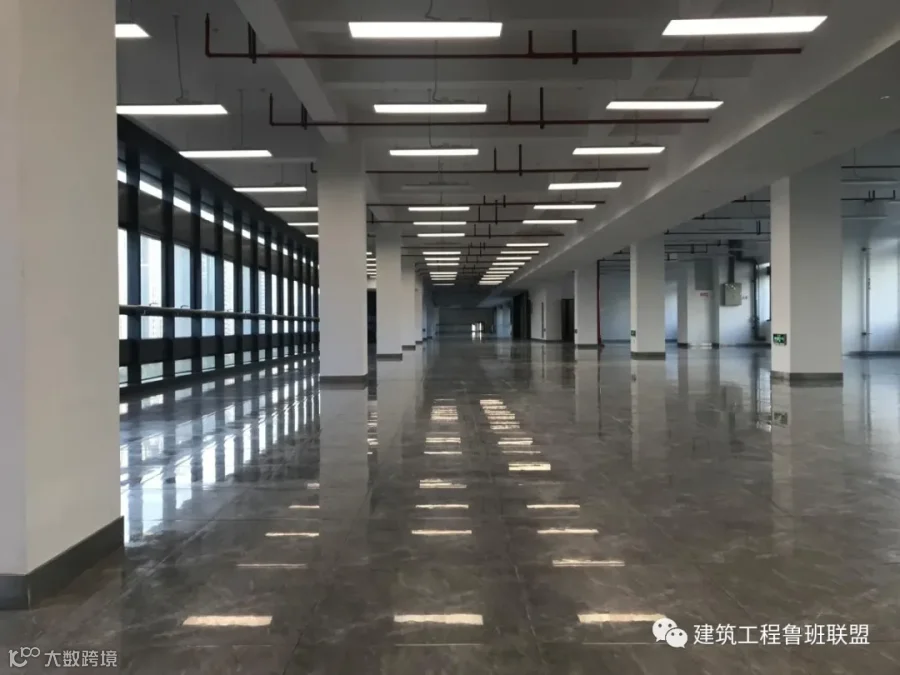

人造石装饰圆柱高端大气，表面圆润、色泽均匀、美观大方。
人造石装饰圆柱
公共区域装饰
顶部构造
底部安装

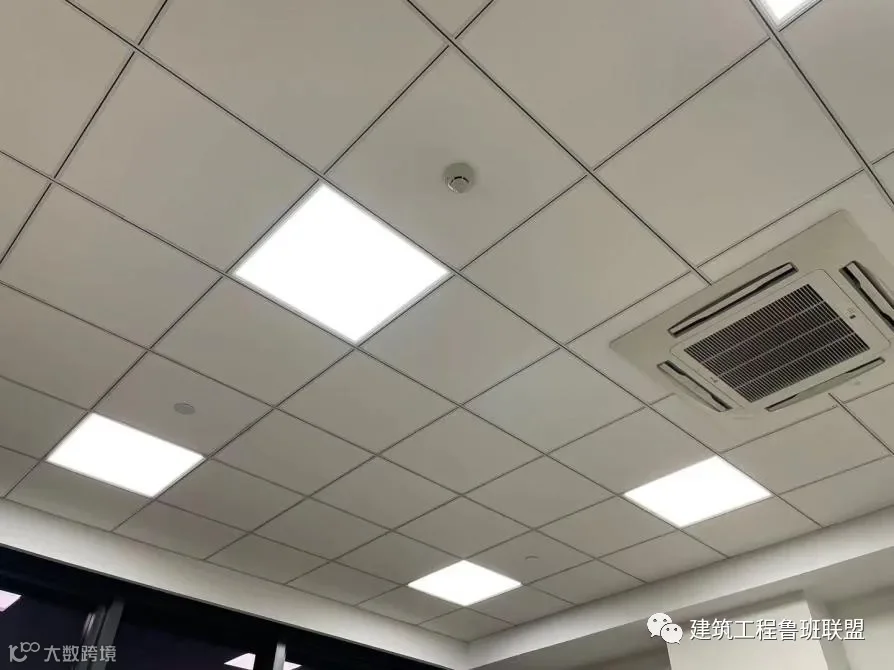

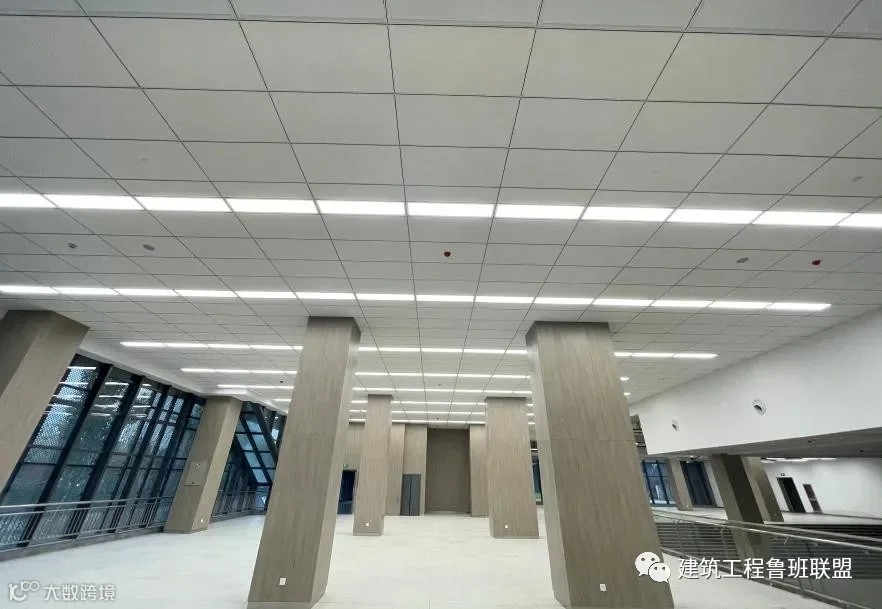

吊顶烟感、灯具、监控、风口等设施成排成行、相互协调、整齐美观。
连廊区域
A楼一层吊顶
办公室吊顶

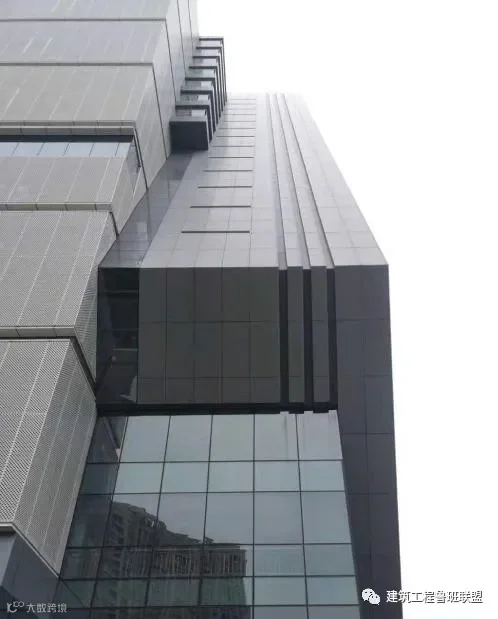

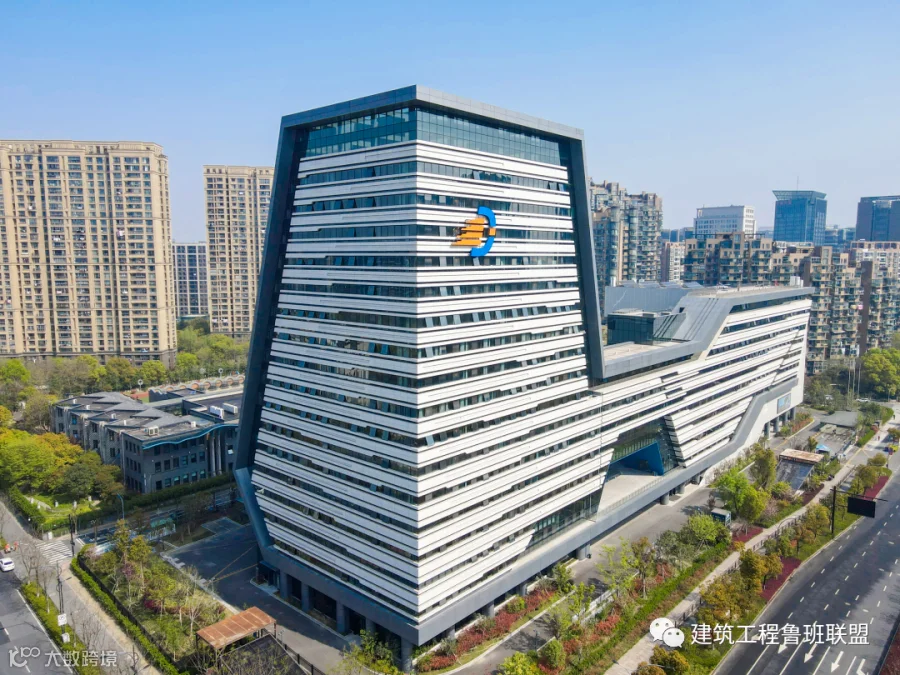

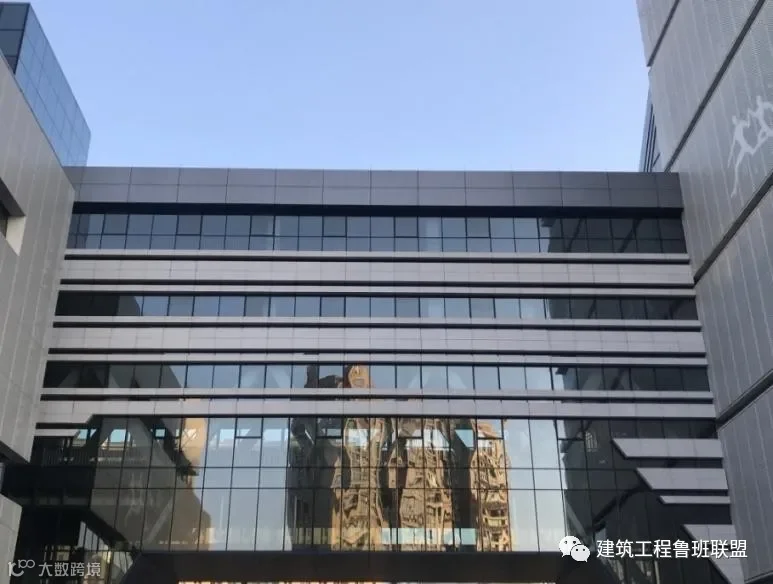

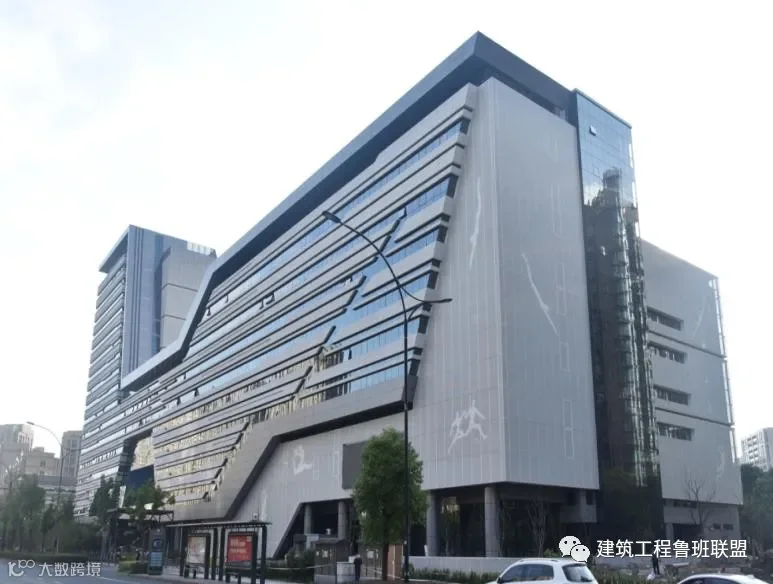

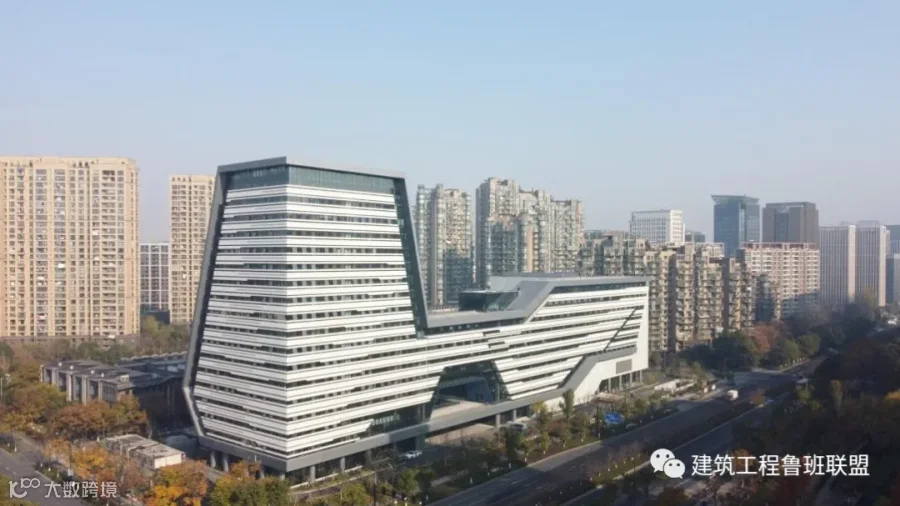

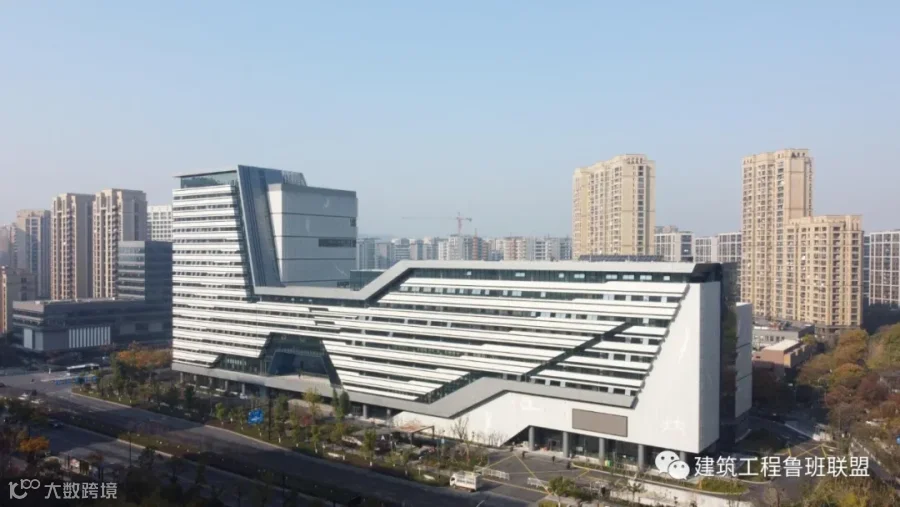

工程立面石材幕墙、铝板幕墙与玻璃幕墙合理搭配，自然协调，浑然一体。玻璃窗窗排版层次分明，色彩柔和，完美呈现“和平鸽”立面造型。
外立面效果
铝板幕墙
连廊玻璃幕墙

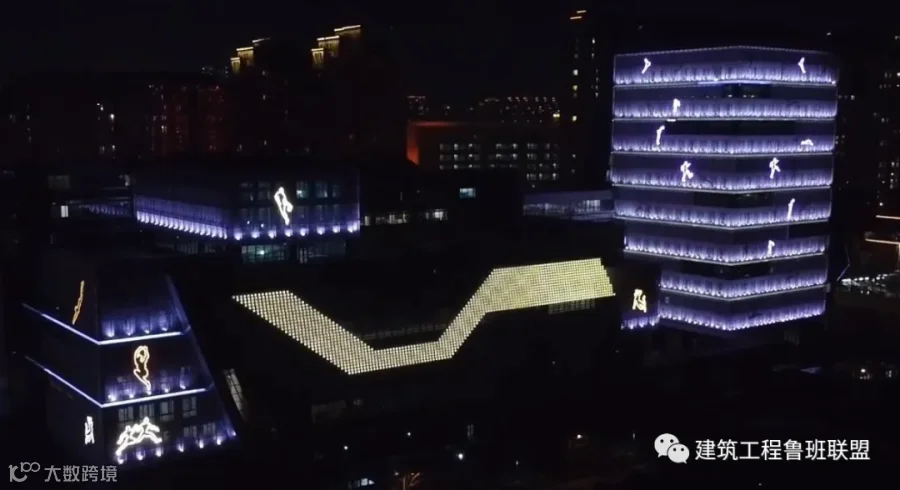

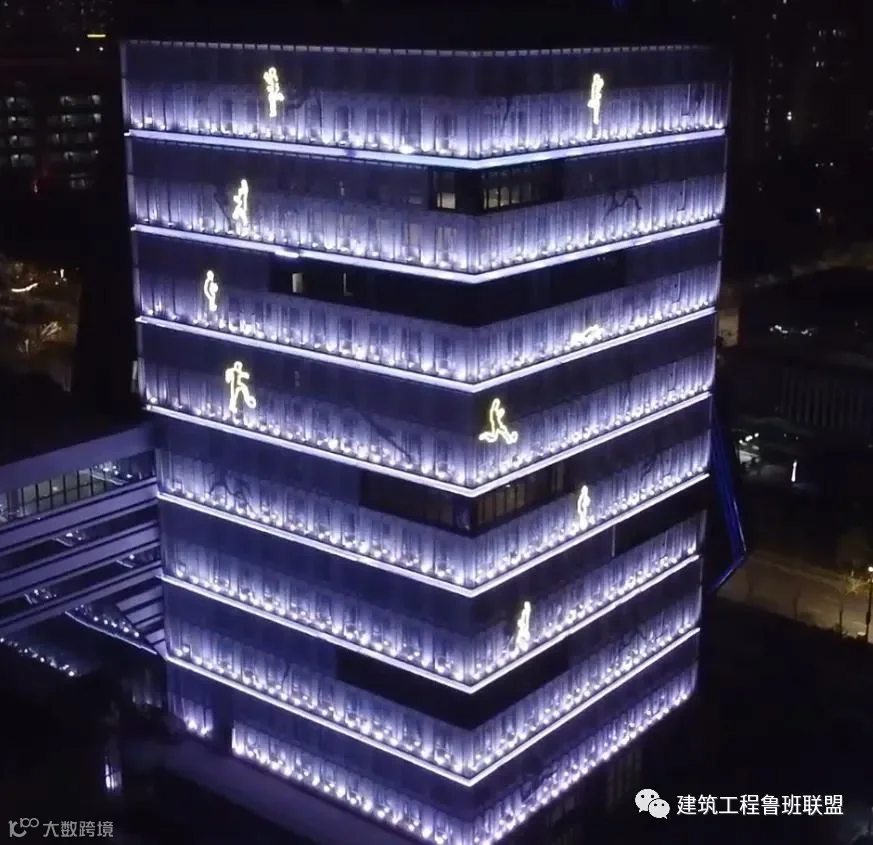

泛光照明突出表现建筑形态和动感元素。
泛光照明效果
泛光照明效果
泛光照明动画
工程重难点及技术措施
措施：公司协同围护设计单位，结合公司实施过的地保项目经验，研判论证确定设计施工方案；实施过程严格监管基坑各施工工序，强化过程监测，确保基坑安全。

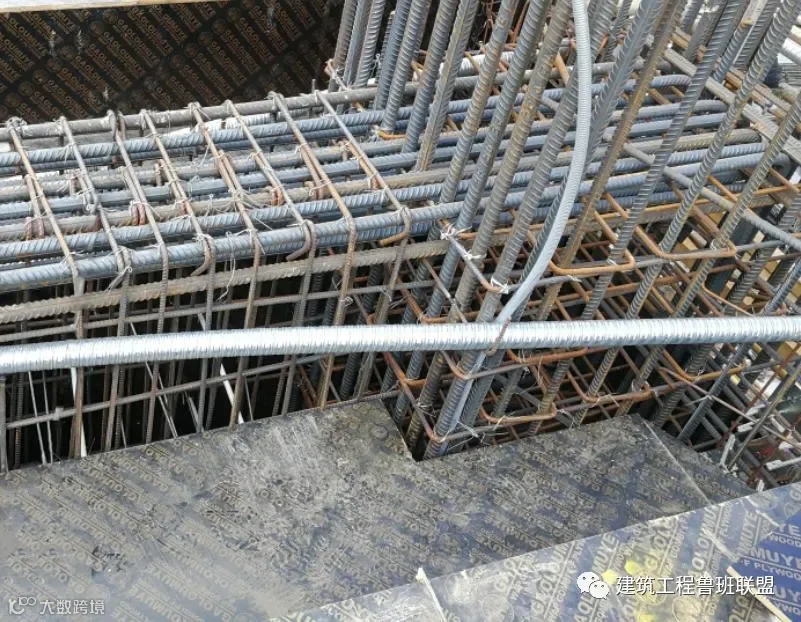

措施：通过QC小组集思广益开展质量提升活动，结合BIM技术进行梁柱预应力构件施工技术的课题研究，通过三维建模，精准定位预应力钢绞线排布，优化梁柱张拉节点设计。
梁柱预应力

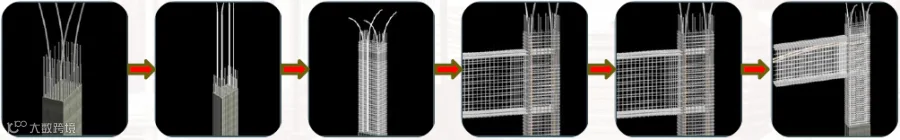

施工流程三维图

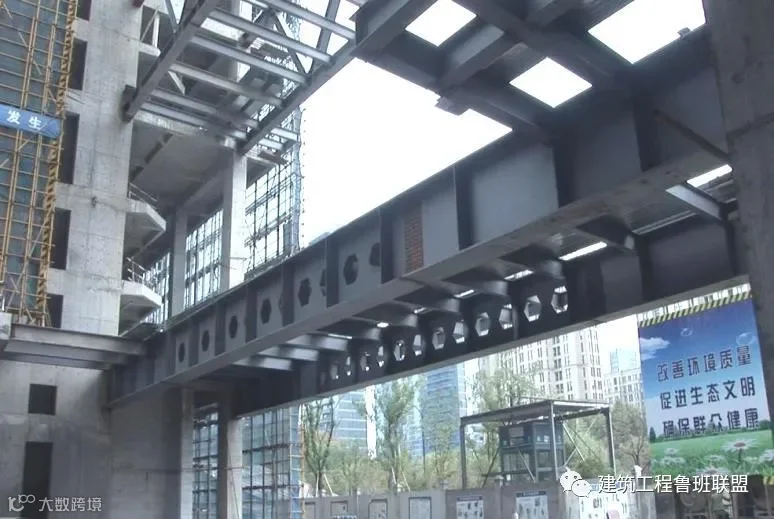

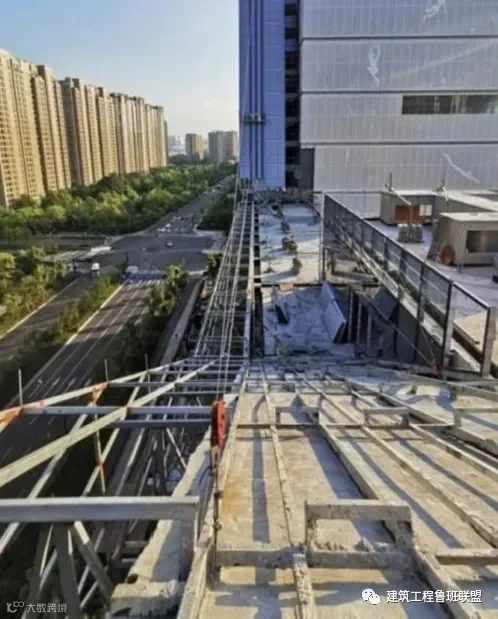

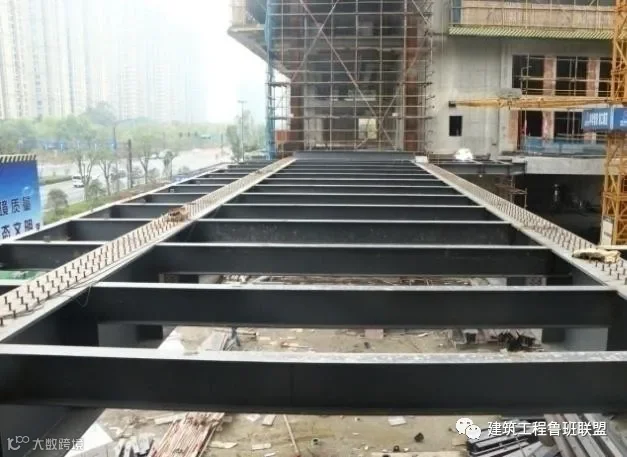

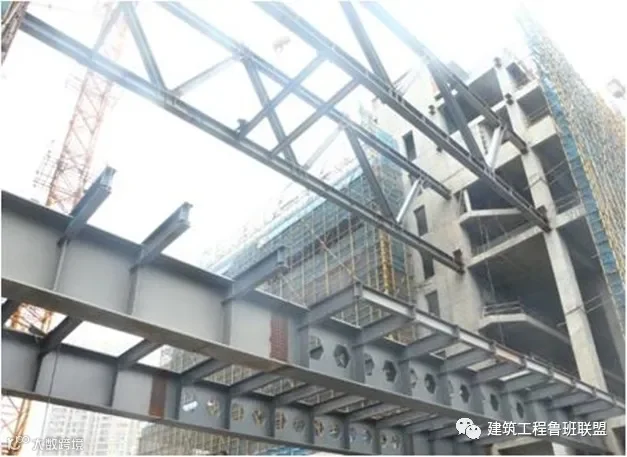

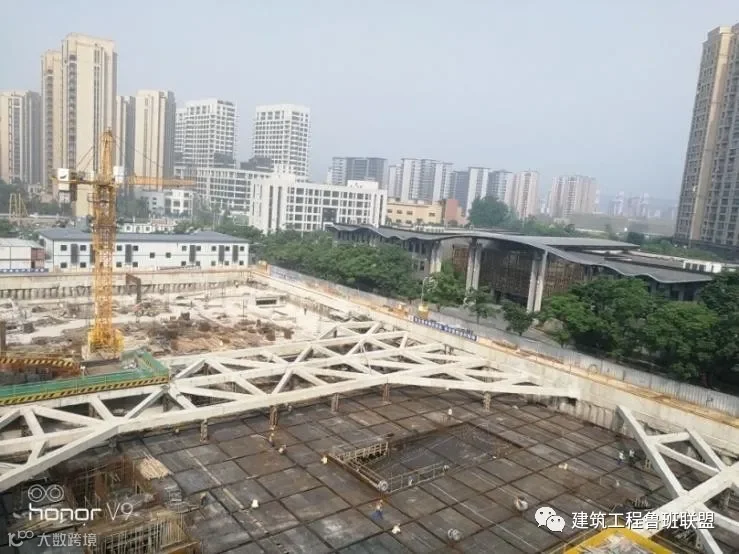

措施：通过精确的工况分析及开展钢结构连廊吊装施工技术的课题研究，加固地下室顶板，采用钢结构整体吊装工艺，并合理布置接驳器，确保安装精度。

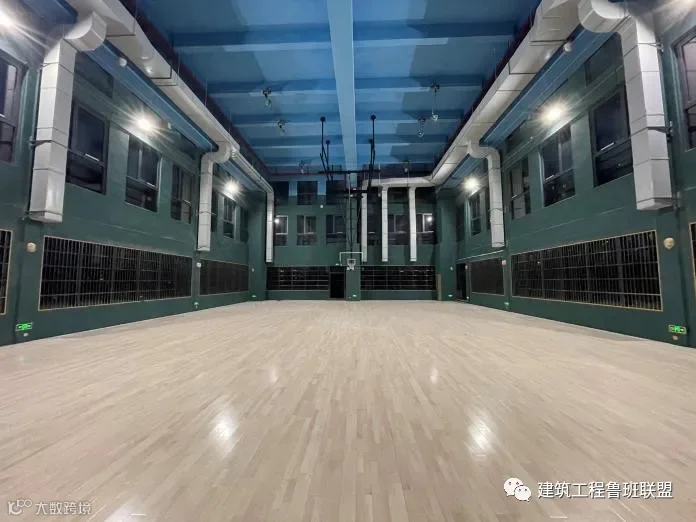

措施：公司及项目部开展综合施工技术课题研究，通过结合BIM技术在工具式高大支模架和装饰排版等施工前深化设计，充分考虑不同材料交接面的处理，样版先行，三维交底等措施，保障各个功能场馆的施工质量。

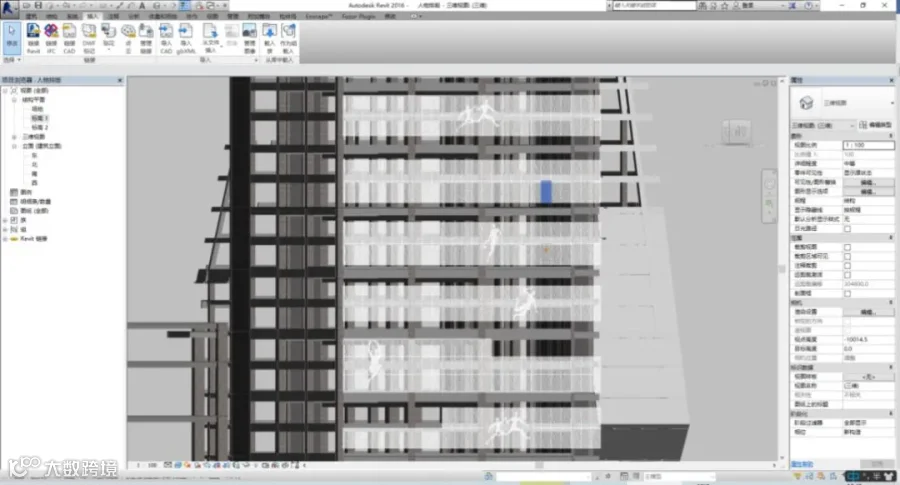

措施：项目部成立幕墙施工攻关课题组，运用BIM技术排版与现场实测放样结合，保证排版效果和加工尺寸；各类构建二维码全程监控，确保进场顺序和施工进度；优化了穿孔铝板的挂接节点设计，运用BIM动态模拟实现泛光运动造型部位穿孔铝板的最优排版。

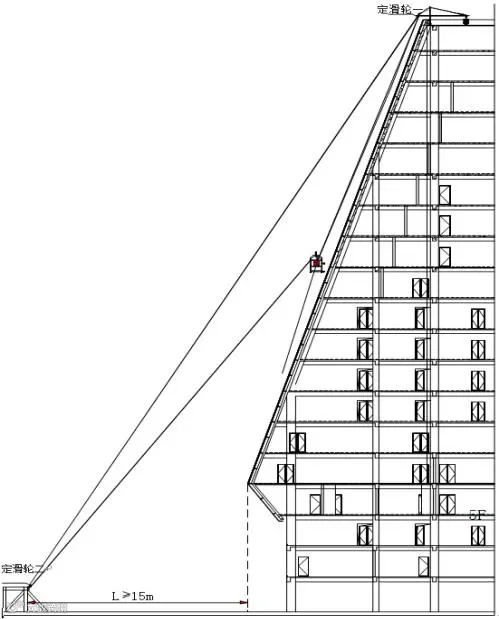

措施：项目部开展QC小组专项攻关，对斜面幕墙施工进行技术创新，研制了新型斜面吊篮装置，已获得实用新型专利，并申报了发明专利。

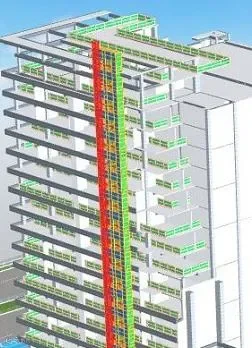

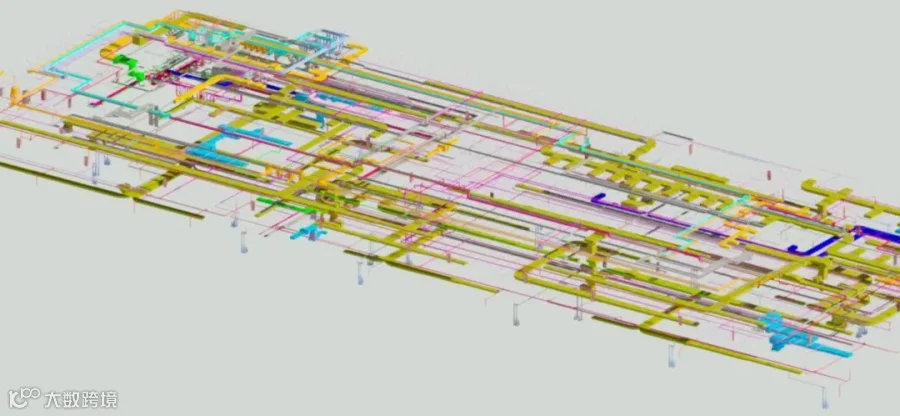

措施：项目部设立安装BIM团队，利用建模碰撞检查，优化各类各层管线排布，设备机房、屋面、井道等重点部位结合土建模型，协同深化布置，三维交底。
