▣ SUMMARY
高思（GAOSSI®）专业供应台湾申皓（DUCIS）品牌误送检知器（ミス検出装置，Malfunction Detector）SD-101、SD-102等产品。应用于自动化冲压领域舒勒、法格、会田、小松、山田、金丰、协易等压力机/冲床。
—— ◇ ——
▣ BRIEF INTRODUCTION

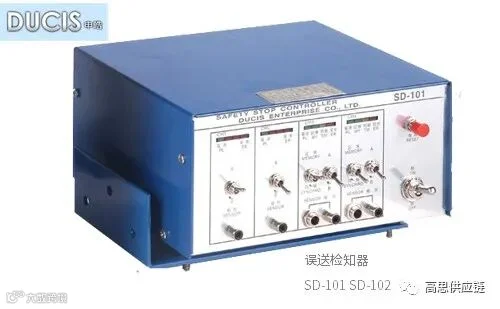

• 误送检知器
• SD-101、SD-102
— 製品紹介 | Product Introduction —
▊ 属性
| 品名 NAME |
型号 TYPE |
系列 SERIES |
| 误送检测装置（ミス検出装置，Malfunction Detector） | SD-101、SD-102 | — |
| 品牌 BRAND |
系别 COUNTRY |
产地 ORIGIN |
| DUCIS 申皓 | 中国台湾 | — |
▊ 型号
高思（GAOSSI®）专业供应以下系列型号产品：
☑ 系列型号
| 名称 | 型号 | 备注 |
| 误送检知器 | SD-101 | 4CH |
| 误送检知器 | SD-102 | 4CH |
☑ 型号说明
• 略
提示：了解更多系列型号，可咨询客服、或点击【DUCIS 申皓】。
▊ 规格
☑ 规格参数
| 名称 | 误送检知器 | 误送检知器 |
| 型号 | SD-101 | SD-102 |
| 检出回路 | 4CH.独立检出 | 4CH.独立检出 |
| 选择切换 | A/B: 记忆/同期 | A/B: 记忆/同期 |
| 反应时间 | ON 检出3μ、OFF检出300μ以下 | ON 检出3μ、OFF检出300μ以下 |
| 使用电压 | AC85V~270V、50/60Hz±10% | AC85V~270V、50/60Hz±10% |
| 消秏电力 | 16W以下 | 16W以下 |
| 输出信号 | 继电号 A/B(220V3A) | 继电号 A/B(220V3A) |
| 延迟时间 | 10ms以内 | 10ms以内 |
| 周围温度 | 0℃~40℃ | 0℃~40℃ |
| 输入信号 | DC12V、检测装置 | DC12V、检测装置 |
☑ 产品配件
| SD1015 | 红色侦测棒 | 4支 |
| SD1017 | 六蕊讯号线及近接开关 | 1组 |
| SD1018 | 预备凸轮线 | 1条 |
功能说明
| A：动作检出：波动（挤料） | 侦测（棒）装置接触（ON）检出 |
| B：动作检出：材料末端 | 侦测（棒）装置切断（OFF）检出 |
| 同期检出： 送料不足检测，送料间距检测 |
配合冲床送料时间、角度，来检测送料是否正确，同期基点（TM黄色灯）在90度位置也就是在冲床轮轴装设凸轮信号。在TM灯未亮之前材料先送定位，否则停机。 |
| 记忆检出（通过检出)： 冲压制品排出（吹出）检出 |
冲床每冲压一行程必须要有制品通过检测装置（光电、磁性、微动、近接等开关）输入检出讯号作记忆（MY绿色灯），同期灯亮清除记忆如无製品通过就停止。 |
| 标准配件外其他光电选择 | 市售近接开关、光电开关、红外线侦测开关（附扩大器内装）以及侦测棒、微动开关均可配合使用。 |
说明：以上规格参数源自于产品目录或企业官网。
▊ 特点
• 材料误送、制品通过、位置确认、波动挤料、材料末端等均可检测。
▊ 应用
• 应用于自动化冲压领域舒勒、法格、会田、小松、山田、金丰、协易等压力机/冲床。
