TAKEX 竹中电子 放大器内置式光电传感器 UM2系列UM2-R3T,UM2-R5TV,UM2-R5TP,UM2-R5DT,UM2-T15T
传感器 *, 热销产品 ♦
■ 竹中电子（TAKEX，竹中電子）于1959年创立于日本京都。主要业务内容为光电传感器及相关设备的制造和销售。
■ 高思（GAOSSI®）专业供应以下【TAKEX，竹中電子】品牌产品：传感器（光电传感器、光纤传感器、拾取传感器、超声波传感器、红外线温度传感器）、安全光栅等。
『GAOSSI专注机床/冲床自动化部品与服务、原装进口、库存现货、正品保障、多国语对应、值得信赖。』
▊ 概要
高思（GAOSSI®）专业供应日本TAKEX竹中电子品牌光电传感器（ウルトラミニサイズ アンプ内蔵形光電子センサ，Ultra Miniature Embedded Amplifier Photo Sensors）UM2系列UM2-R3T、UM2-R5TV、UM2-R5TP、UM2-R5DT、UM2-T15T等传感器产品。广泛应用在半导体、液晶精密机械、电子部件等领域。光电传感器是将光信号转换为电信号的一种器件，其工作原理基于光电效应。
—— ◇ ——
※ Pictures shown are for illustrative purposes only.
▣ BRIEF INTRODUCTION
• TAKEX 竹中电子
• 放大器内置式光电传感器
• ウルトラミニサイズ アンプ内蔵形光電子センサ
• UM2系列UM2-R3T、UM2-R5TV、UM2-R5TP、UM2-R5DT、UM2-T15T等
产品介绍
—— 製品紹介 | Product Introduction ——
▊ 属性
| 品名 NAME |
型号 TYPE |
系列 SERIES |
| 光电传感器（ウルトラミニサイズ アンプ内蔵形光電子センサ，Ultra Miniature Embedded Amplifier Photo Sensors） | UM2-R3T、UM2-R5TV、UM2-R5TP、UM2-R5DT、UM2-T15T等 | UM2系列 |
| 品牌 BRAND |
系别 COUNTRY |
产地 ORIGIN |
| TAKEX 竹中电子 | 日本 | 日本 |
▊ 型号
高思（GAOSSI®）专业供应以下系列型号产品：
☑ 系列型号
表一 放大器内置式光电传感器 UM2系列型号
| 型式 | 検出方式 | 検出距離minmm） | 検出距離（mm） | 出力モード | 動作モード | 光源 | 保護構造 | 接続方式 |
| UM2-R3DT | 拡散反射形 | 2 | 30 | NPN | ダークオン | 赤色LED | IP67 | コード引出し式 |
| UM2-R3DTP | 拡散反射形 | 2 | 30 | PNP | ダークオン | 赤色LED | IP67 | コード引出し式 |
| UM2-R3DTV | 拡散反射形 | 2 | 30 | NPN | ダークオン | 赤色LED | IP67 | コード引出し式 |
| UM2-R3DTVP | 2 | 30 | PNP | ダークオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-R3T | 拡散反射形 | 2 | 30 | NPN | ライトオン | 赤色LED | IP67 | コード引出し式 |
| UM2-R3TP | 拡散反射形 | 2 | 30 | PNP | ライトオン | 赤色LED | IP67 | コード引出し式 |
| UM2-R3TV | 拡散反射形 | 2 | 30 | NPN | ライトオン | 赤色LED | IP67 | コード引出し式 |
| UM2-R3TVP | 拡散反射形 | 2 | 30 | PNP | ライトオン | 赤色LED | IP67 | コード引出し式 |
| UM2-R5DT | 拡散反射形 | 2 | 50 | NPN | ダークオン | 赤色LED | IP67 | コード引出し式 |
| UM2-R5DTP | 拡散反射形 | 2 | 50 | PNP | ダークオン | 赤色LED | IP67 | コード引出し式 |
| UM2-R5DTV | 拡散反射形 | 2 | 50 | NPN | ダークオン | 赤色LED | IP67 | コード引出し式 |
| UM2-R5DTVP | 2 | 50 | PNP | ダークオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-R5T | 拡散反射形 | 2 | 50 | NPN | ライトオン | 赤色LED | IP67 | コード引出し式 |
| UM2-R5TP | 拡散反射形 | 2 | 50 | PNP | ライトオン | 赤色LED | IP67 | コード引出し式 |
| UM2-R5TV | 拡散反射形 | 2 | 50 | NPN | ライトオン | 赤色LED | IP67 | コード引出し式 |
| UM2-R5TVP | 拡散反射形 | 2 | 50 | PNP | ライトオン | 赤色LED | IP67 | コード引出し式 |
| UM2-T15DT | 透過形 | 150 | NPN | ダークオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-T15DTP | 150 | PNP | ダークオン | 赤色LED | IP67 | コード引出し式 | ||
| UM2-T15DTV | 150 | NPN | ダークオン | 赤色LED | IP67 | コード引出し式 | ||
| UM2-T15DTVP | 150 | PNP | ダークオン | 赤色LED | IP67 | コード引出し式 | ||
| UM2-T15T | 透過形 | 150 | NPN | ライトオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-T15TP | 透過形 | 150 | PNP | ライトオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-T15TV | 透過形 | 150 | NPN | ライトオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-T15TVP | 150 | PNP | ライトオン | 赤色LED | IP67 | コード引出し式 | ||
| UM2-T50DS | 透過形 | 500 | NPN | ダークオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-T50DSP | 500 | PNP | ダークオン | 赤色LED | IP67 | コード引出し式 | ||
| UM2-T50DSV | 500 | NPN | ダークオン | 赤色LED | IP67 | コード引出し式 | ||
| UM2-T50DSVP | 500 | PNP | ダークオン | 赤色LED | IP67 | コード引出し式 | ||
| UM2-T50DT | 透過形 | 500 | NPN | ダークオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-T50DTP | 500 | PNP | ダークオン | 赤色LED | IP67 | コード引出し式 | ||
| UM2-T50DTV | 500 | NPN | ダークオン | 赤色LED | IP67 | コード引出し式 | ||
| UM2-T50DTVP | 500 | PNP | ダークオン | 赤色LED | IP67 | コード引出し式 | ||
| UM2-T50S | 透過形 | 500 | NPN | ライトオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-T50SP | 透過形 | 500 | PNP | ライトオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-T50SV | 透過形 | 500 | NPN | ライトオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-T50SVP | 500 | PNP | ライトオン | 赤色LED | IP67 | コード引出し式 | ||
| UM2-T50T | 透過形 | 500 | NPN | ライトオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-T50TP | 透過形 | 500 | PNP | ライトオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-T50TPV | 500 | PNP | ライトオン | 赤色LED | IP67 | コード引出し式 | ||
| UM2-T50TV | 透過形 | 500 | NPN | ライトオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-Z3DSV | 限定反射形 | 5 | 30 | NPN | ダークオン | 赤色LED | IP67 | コード引出し式 |
| UM2-Z3DSVP | 5 | 30 | PNP | ダークオン | 赤色LED | IP67 | コード引出し式 | |
| UM2-Z3SV | 限定反射形 | 5 | 30 | NPN | ライトオン | 赤色LED | IP67 | コード引出し式 |
| UM2-Z3SVP | 限定反射形 | 5 | 30 | PNP | ライトオン | 赤色LED | IP67 | コード引出し式 |
说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。
☑ 型号说明
• 略
☑ 型号示例
表二 放大器内置式光电传感器 UM2系列型号示例
| UM2-R3DT | UM2-R5DT | UM2-T15DT | UM2-T50DS | UM2-Z3DSV |
| UM2-R3DTP | UM2-R5DTP | UM2-T15DTP | UM2-T50DSP | UM2-Z3DSVP |
| UM2-R3DTV | UM2-R5DTV | UM2-T15DTV | UM2-T50DSV | UM2-Z3SV |
| UM2-R3DTVP | UM2-R5DTVP | UM2-T15DTVP | UM2-T50DSVP | UM2-Z3SVP |
| UM2-R3T | UM2-R5T | UM2-T15T | UM2-T50DT | |
| UM2-R3TP | UM2-R5TP | UM2-T15TP | UM2-T50DTP | |
| UM2-R3TV | UM2-R5TV | UM2-T15TV | UM2-T50DTV | |
| UM2-R3TVP | UM2-R5TVP | UM2-T15TVP | UM2-T50DTVP | |
| UM2-T50S | ||||
| UM2-T50SP | ||||
| UM2-T50SV | ||||
| UM2-T50SVP | ||||
| UM2-T50T | ||||
| UM2-T50TP | ||||
| UM2-T50TPV | ||||
| UM2-T50TV |
提示：了解更多系列型号，可咨询客服。
▊ 规格
☑ 规格参数
| 使 用 周 囲 照 度 | 3,000lx 以下 |
| 使 用 周 囲 温 度 | – 25 〜＋ 55℃ ( 氷結しないこと ) |
| 使 用 周 囲 湿 度 | 35 〜 85％ RH( 結露しないこと ) |
| 保 護 構 造 | IP67 |
| 耐 振 動 | 10 〜 55Hz 複振幅 1.5mm X、Y、Z 方向 各 2 時間 |
| 耐 電 圧 | AC1,000V 1 分間 |
| 絶 縁 抵 抗 | DC500V メガ 20MΩ 以上 |
| 耐 衝 撃 | 500 ｍ /s2 X、Y、Z 方向 各 3 回 |
☑ 外形规格

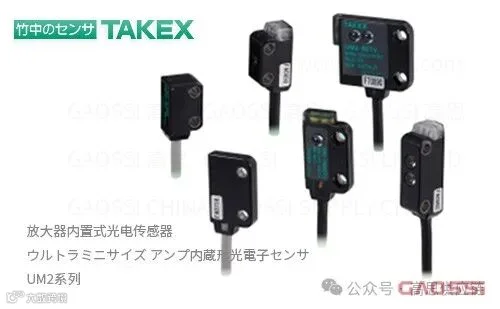

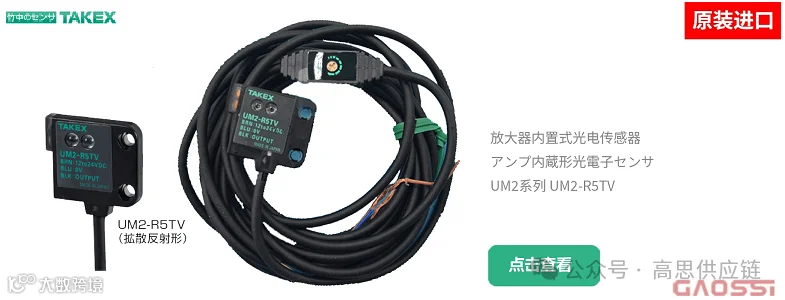

图1 UM2系列部分型号产品实物图
说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。
▊ 特点
超小型尺寸的演变
高强度指示灯和采用红光LED，即使从远处也可以容易确认操作和发光。
提供NPN 输出和PNP输出
防护结构IP67
▊ 应用
• 应用在半导体、液晶精密机械、电子部件等领域。
—— ✤ ——
