建材小知识丨水泥稳定材料

简介及简史

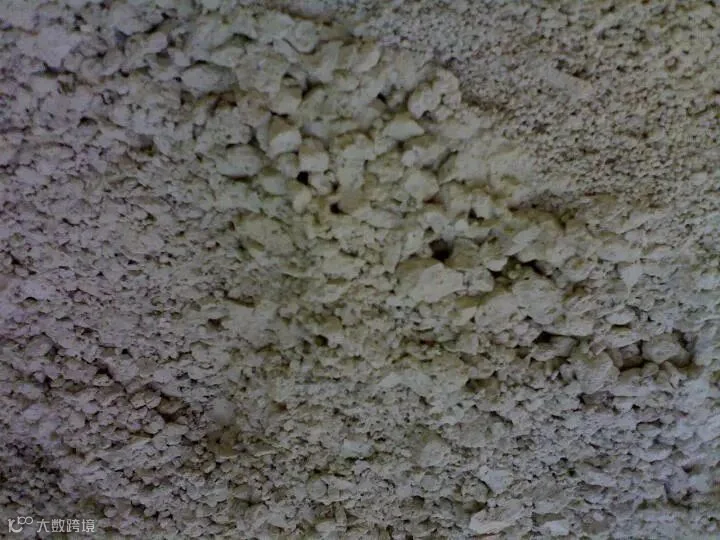

水泥稳定材料(stabilized material with cament)是指在松散的土、砂砾或其他集料中加入适量水泥和水经拌和均匀后的混合物。将此混合物经摊铺、碾压和养生后，可作为路面的基层或底基层。

美国是使用水泥稳定材料最早的国家，早在1937年已成功地应用于路面基层。中国20世纪70年代也开始应用于道路建筑中。

水泥的稳定作用及优缺点

水泥的稳定作用，主要靠水泥水化后的产物——水化硅酸钙和水化铁酸钙凝胶以及水化铝酸钙和水化硫铝酸钙晶体等自身的凝结硬化。凝结硬化后形成的水泥石能将松散材料紧紧地黏结在一起，遂产生力学强度。其次是水泥水化后生成的Ca(OH)，与松散材料起类似于在石灰稳定材料中那样的作用。优点是:强度高、稳定性好；但亦有施工要求严格和造价高、易开裂的缺点。

水泥稳定类材料要求

1.水泥稳定类材料用于底基层时，单个颗粒的最大粒径不超过37.5MM。

2.水泥稳定类材料用于基层时，单个颗粒的最大粒径不超过31.5MM。

3.水泥稳定土中碎石或砾石的压碎值应符合如下要求：

基层：高速和一级公路，不大于30%

二级和二级以下公路，不大于35%

底基层：高速和一级公路，不大于30%

二级和二级以下公路，不大于40%

4.凡是饮用水都可以用于水泥稳定类施工。

5.普通硅酸盐水泥，矿渣硅酸盐水泥和火山灰硅酸盐水泥都可以用于稳定土。但应选用初凝时间3小时以上和终凝时间6小时以上的水泥。

6.宜采用标号32.5或42.5的水泥。

7.水泥稳定混合料的水泥剂量应通过配合比试验确定。当用水泥稳定集料作基层时，水泥剂量宜为4-5.5%；底基层水泥剂量宜为3-4%，水泥剂量一般不宜超过5.5%。水泥的最小剂量宜等于或大于3%。
