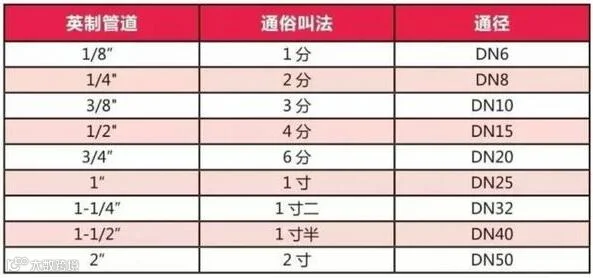

导读：一起来学习管材管径小知识工程中常见的四分管、六分管到底指是什么？多大的管径才能称为四分管、六分管呢？下面跟着

一起来学习管材管径

小知识

工程中常见的四分管、六分管到底指是什么？多大的管径才能称为四分管、六分管呢？下面跟着材料公司一起来学习下吧。

一、De、DN、D、d、Φ 这类符号的含义是什么？

一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

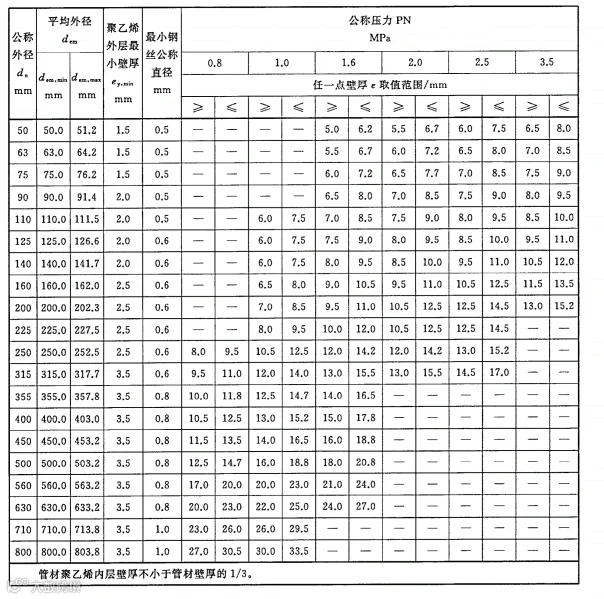

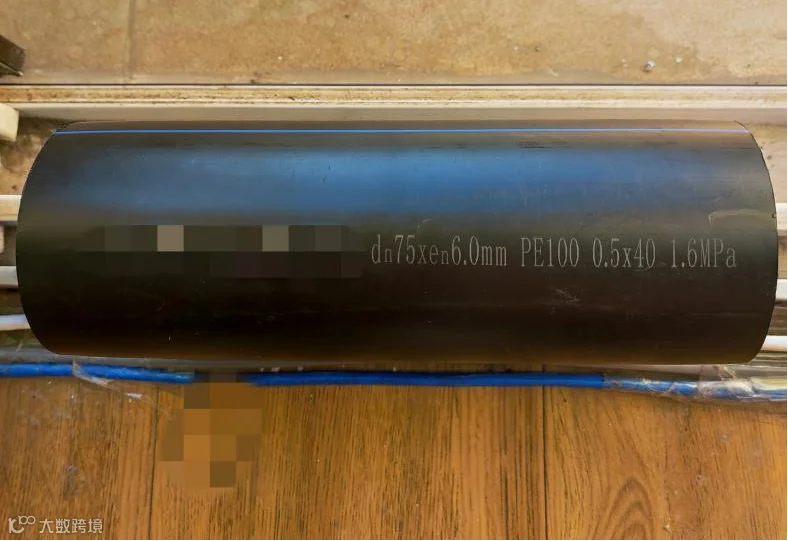

1、DN为Nominal diameter意思是公称直径。公称直径是为了设计制造和维修的方便，人为地规定的一种标准，也叫公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等（接近于内径），也不等于其内径、外径的平均值。在设计图纸中之所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。例如：给水用钢丝网增强聚乙烯复合管道DN75（如下图），根据《给水用钢丝网增强聚乙烯复合管道》（GB/T 32439-2015），相应数据见下表。

2、De为external diameter意思是外径。De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;

3、D一般指管道内径;

4、d混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;

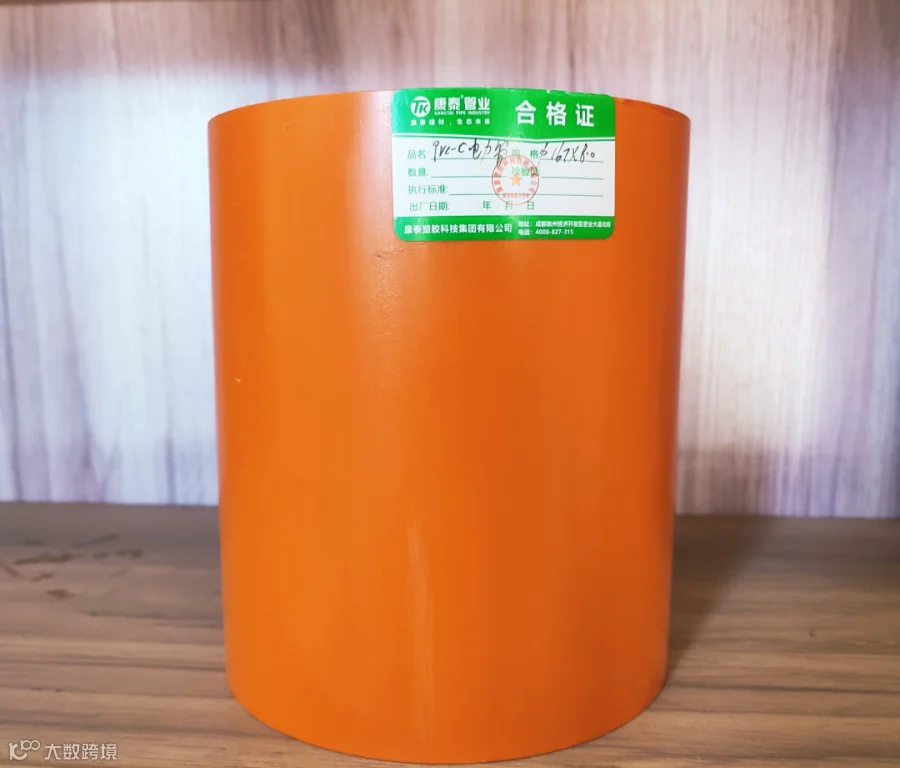

5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如PVC-C电力管φ167×8.0，表示外径167mm，壁厚为8mm的管材。

二、管径的表达方式有哪些

1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。例如φ108 x 4，φ可省略;

3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；

4、塑料管材，管径宜按产品标准的方法表示；通常塑料管是按照外径表示，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失;

5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
