水泥常识大全
摘要：水泥是粉状水硬性无机胶凝材料。用它胶结碎石制成的混凝土，硬化后不但强度较高，而且还能抵抗淡水或含盐水的侵蚀。长期以来，它作为一种重要的胶凝材料，广泛应用于土木建筑、水利、国防等工程。
（1）.通用水泥， 一般土木建筑工程通常采用的水泥。通用水泥主要是指：GB175—1999、GB1344—1999和GB12958—1999规定的六大类水泥，即硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥。
（2）.专用水泥，专门用途的水泥。如：G级油井水泥，道路硅酸盐水泥。
（3）.特性水泥，某种性能比较突出的水泥。如：快硬硅酸盐水泥、低热矿渣硅酸盐水泥、膨胀硫铝酸盐水泥。
（1）.硅酸盐水泥，即国外通称的波特兰水泥；
（2）.铝酸盐水泥；
（3）.硫铝酸盐水泥；
（4）.铁铝酸盐水泥；
（5）.氟铝酸盐水泥；
（6）.以火山灰或潜在水硬性材料及其他活性材料为主要组分的水泥。
（1）.快硬性：分为快硬和特快硬两类；
（2）.水化热：分为中热和低热两类；
（3）.抗硫酸盐性：分中抗硫酸盐腐蚀和高抗硫酸盐腐蚀两类；
（4）.膨胀性：分为膨胀和自应力两类；
（5）.耐高温性：铝酸盐水泥的耐高温性以水泥中氧化铝含量分级。
1、水泥：加水拌和成塑性浆体，能胶结砂、石等材料既能在空气中硬化又能在水中硬化的粉末状水硬性胶凝材料。
2、硅酸盐水泥：由硅酸盐水泥熟料、0%~5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料，称为硅酸盐水泥，分P.I和P.II,即国外通称的波特兰水泥。
3、普通硅酸盐水泥：由硅酸盐水泥熟料、6%~20%混合材料，适量石膏磨细制成的水硬性胶凝材料,称为普通硅酸盐水泥（简称普通水泥）,代号：P.O。

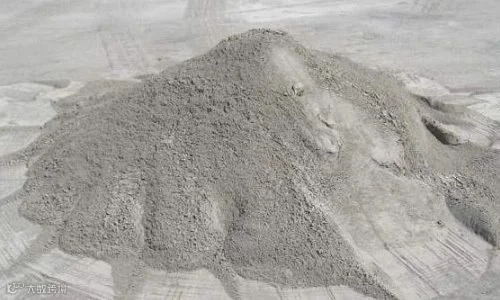

普通硅酸盐水泥，呈现出灰色
4、 矿渣硅酸盐水泥：由硅酸盐水泥熟料、粒化高炉矿渣和适量石膏磨细制成的水硬性胶凝材料, 称为 矿渣硅酸盐水泥，代号：P.S。

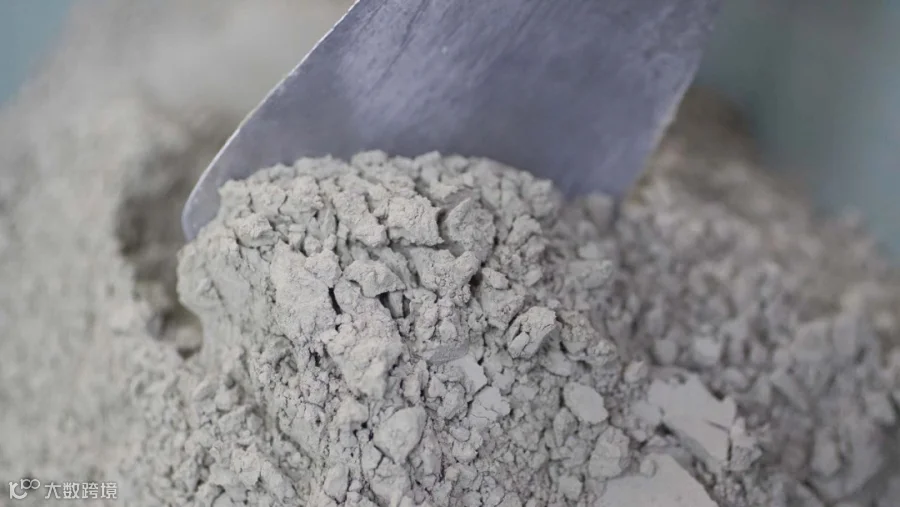

矿渣呈黄色或黄灰色，故矿渣硅酸盐水泥呈黄灰色
5、 火山灰质硅酸盐水泥：由硅酸盐水泥熟料、火山灰质混合材料和适量石膏磨细制成的水硬性胶凝材料。称为火山灰质硅酸盐水泥，代号：P.P。

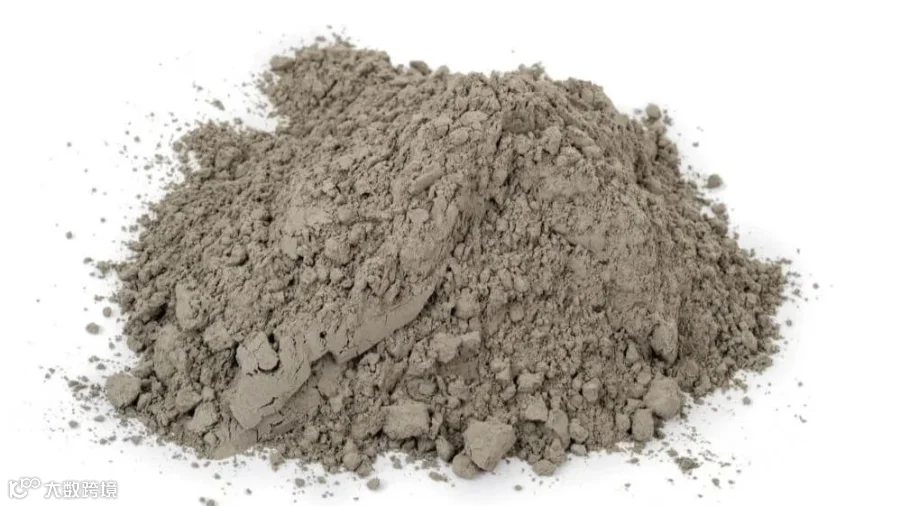

火山灰呈深灰色，故火山灰质硅酸盐水泥颜色较深
6、 粉煤灰硅酸盐水泥：由硅酸盐水泥熟料、粉煤灰和适量石膏磨细制成的水硬性胶凝材料，称为粉煤灰硅酸盐水泥，代号：P.F。
7、 复合硅酸盐水泥：由硅酸盐水泥熟料、两种或两种以上规定的混合材料和适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥），代号P.C。
由于掺加多种矿物掺合料，复合硅酸盐水泥颜色较浅，呈带有黄色的浅灰色
8、 低热矿渣硅酸盐水泥：以适当成分的硅酸盐水泥熟料、加入适量石膏磨细制成的具有低水化热的水硬性胶凝材料。
9、 道路硅酸盐水泥：由道路硅酸盐水泥熟练，0%~10%活性混合材料和适量石膏磨细制成的水硬性胶凝材料,称为道路硅酸盐水泥，（简称道路水泥）。
水泥生产质量管理主要有二个方面：一方面是控制主机设备—窑、磨在指标控制范围内的正常运转；另一方面是管理好各种库，原料、煤、生料、熟料、水泥各库内物料的数量与质量，掌握进库与出库，保证生产的正常运转。确定质量控制点和控制指标是一项非常重要的工作，一定要从本厂工艺流程和设备的具体情况出发，制定合理的、可行的方案，才能更好地指导生产。
（一）六大水泥标准修订的主要内容
1、水泥胶砂强度检验方法改为GB/T 17671—1999方法
六大水泥产品标准均引用GB/T 17671—1999方法作为水泥胶砂的强度检验方法，不再采用GB 177—85方法。因此GB/T 17671—1999方法上升为强制性方法，而GB 177—85方法下降为推荐性方法。国家标准《水泥胶砂强度检验方法（IS0法）》GB/T 17671-2020征求意见稿已发布，新的国家标准将对GB/T 17671—1999方法进行局部的修订。
2、水泥标号改为强度等级
六大水泥老标准实行以Kgf/cm2表示的水泥标号，如32.5、42.5、42.5R、52.5、52.5R等。六大水泥新标准实行以Mpa表示的强度等级，如32.5、32.5R、42.5、42.5R、52.5、52.5R等，使强度等级的数值与水泥28天抗压强度指标的最低值相同。新标准还统一规划了我国水泥的强度等级，硅酸盐水泥分为三个等级6个类型，42.5、42.5R、52.5、52.5R、62.5、62.5R，普通硅酸盐水泥分为两个等级4个类型，42.5、42.5R、52.5、52.5R，其他四大水泥分3个等级6个类型。
3、强度龄期与各龄期强度指标设置
六大水泥新标准规定的水泥强度龄期均为3天、28天两个龄期，每个龄期均有抗折与抗压强度指标要求。
扫码关注我们
