建材小知识丨混凝土--主要原料、配置方法、养护方法

05

06

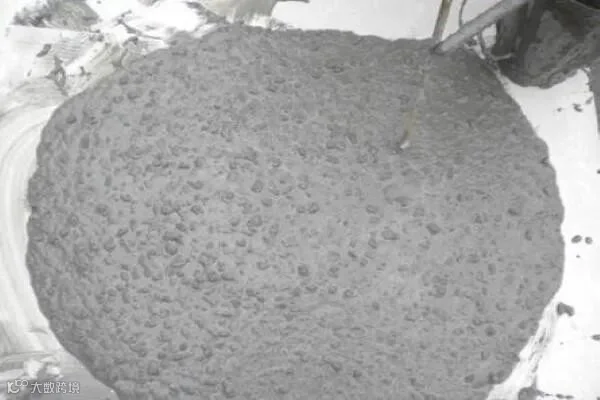

制备混凝土时，首先应根据工程对和易性、强度、耐久性等的要求，合理地选择原材料并确定其配合比例，以达到经济适用的目的。混凝土配合比的设计通常按水灰比法则的要求进行。材料用量的计算主要用假定容重法或绝对体积法。

高强度混凝土原材料选择及配合比设计

1．水灰比的确定

高强混凝土水灰比的计算不能采用普通混凝土的强度的公式，应根据试验资料进行统计，提出混凝土强度和水灰比的关系式，然后用作图法或计算法求出与混凝土配制强度（fcu.0）相对应的水灰比。当采用多个不同的配合比进行混凝土强度试验时，其中一个应为基准配合比，其他配合比的水灰比，宜较基准配合比分别增加和减少0.02～0.03。

2．集料用量

（1）每立方碎石用量G0高强混凝土每立方的碎石用量VS为0.9～0.95m3，则每立方中碎石质量为：G0=VS×碎石松散容重

（2）每立方砂用量S0S0=[G0/(1-QS)]QSQS－砂率，应经试验确定，一般控制在28～36%范围内。

3．用水量

计算高强混凝土配合比时，其用水量可用普通混凝土用水量的基础上用减水率法加以修正。在不掺外加剂的混凝土用水量中扣除按外加剂减水率计算得出的减水量即为掺减水剂时混凝土的用水量。此时注意一定要通过试验确定外加剂的减水率。

4．水泥用量

生产高强混凝土时，水泥的用量是至关重要的，它直接影响到水泥胶砂与骨料的粘结力。为了增加砂浆中胶质结料的比例，水泥含量要比较高，但要注意的是，水泥用量又不宜过高，否则会引起水化期间放热速度过快或收缩量过大等问题。高强混凝土水泥用量一般不宜超过550kg/m3。

5．试拌调整

对计算所得的配合比结果要通过试配、试拌来验证。拌制高强混凝土必须使用强制式搅拌机，振捣时要高频加压振捣，保证拌和物的密实。要注意试拌量应不小于拌和机额定量的1/4，混凝土的搅拌方式及外加剂的掺法，宜与实际生产时使用的方法一致。

6．配合比的确定

当拌和物实测密度与计算值之差的绝对值不超过计算值2%时，可不调整。大于2%时按《普通混凝土配合比设计规程》JGJ55—2000规定进行相应的调整。混凝土配合比确定后，应对配合比进行不少于6次的重复试验进行验证，其平均值不应低于配制的强度值，确保其稳定性。

混凝土搅拌机根据不同施工要求和条件，可分为自落式和强制式混凝土可在施工现场或搅拌站集中搅拌。流动性较好的混凝土拌合物可用自落式搅拌机；流动性较小或干硬性混凝土宜用强制式搅拌机搅拌。搅拌前应按配合比要求配料，控制称量误差。投料顺序和搅拌时间对混凝土质量均有影响，应严加掌握，使各组分材料拌和均匀。

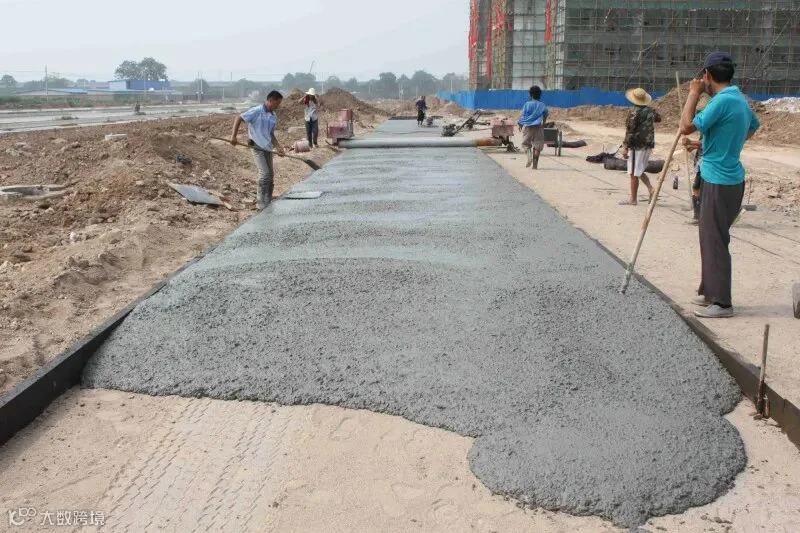

输送与灌筑

输送：混凝土拌合物可用料斗、皮带运输机或搅拌运输车输送到施工现场。

运输要求：1、在运输过程中，应保持混凝土的匀质性，避免产生分层和离析现象

2、应以最少的运转次数和运转时间

3、应保证混凝土的浇筑工作连续进行

4、运送混凝土的容器应严密、不漏浆，容器的内部应平整光洁、不吸水

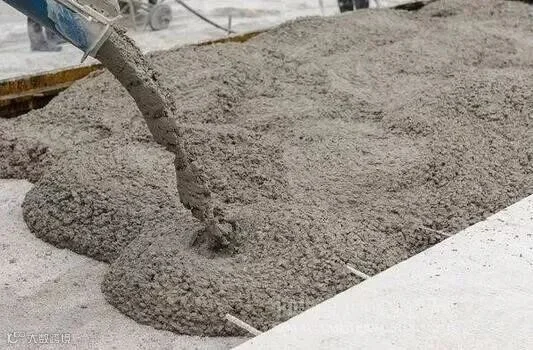

其灌筑方式可用人工或借助机械。采用混凝土泵输送与灌筑混凝土拌和物，效率高，每小时可达数百立方米。无论是混凝土现浇工程，还是预制构件，都必须保证灌筑后混凝土的密实性。其方法主要用振动捣实，也有的采用离心、挤压和真空作业等。掺入某些高效减水剂的流态混凝土，则可不振捣。

07

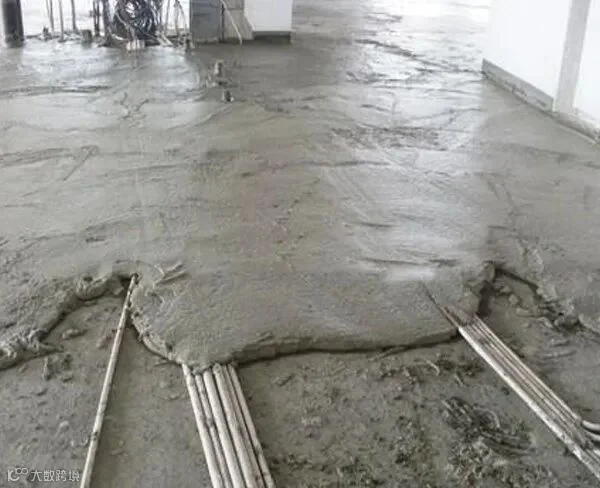

养护的目的在于创造适当的温湿度条件，保证或加速混凝土的正常硬化[5]。不同的养护方法对混凝土性能有不同影响。常用的养护方法有自然养护、蒸汽养护、干湿热养护、蒸压养护、电热养护、红外线养护和太阳能养护等。养护经历的时间称养护周期。为了便于比较，规定测定混凝土性能的试件必须在标准条件下进行养护。中国采用的标准养护条件是：Ⅰ级水平控制温度为20±2°C，Ⅱ级水平控制温度为20±5°C，标准养护时间为28天；湿度不低于95%。

混凝土的养护包括自然养护和蒸汽养护。混凝土养护期间，应重点加强混凝土的湿度和温度控制，尽量减少表面混凝土的暴露时间，及时对混凝土暴露面进行紧密覆盖（可采用蓬布、塑料布等进行覆盖），防止表面水分蒸发。暴露面保护层混凝土初凝前，应卷起覆盖物，用抹子搓压表面至少二遍，使之平整后再次覆盖，此时应注意覆盖物不要直接接触混凝土表面，直至混凝土终凝为止。混凝土的蒸汽养护可分静停、升温、恒温、降温四个阶段，混凝土的蒸汽养护应分别符合下列规定：（1）静停期间应保持环境温度不低于5℃，灌筑结束4～6h且混凝土终凝后方可升温。（2）升温速度不宜大于10℃/h。（3）恒温期间混凝土内部温度不宜超过60℃，最大不得超过65℃，恒温养护时间应根据构件脱模强度要求、混凝土配合比情况以及环境条件等通过试验确定。（4）降温速度不宜大于10℃/h。
