我们都知道
断路器有一个非常重要的指标参数
那就是分段能力

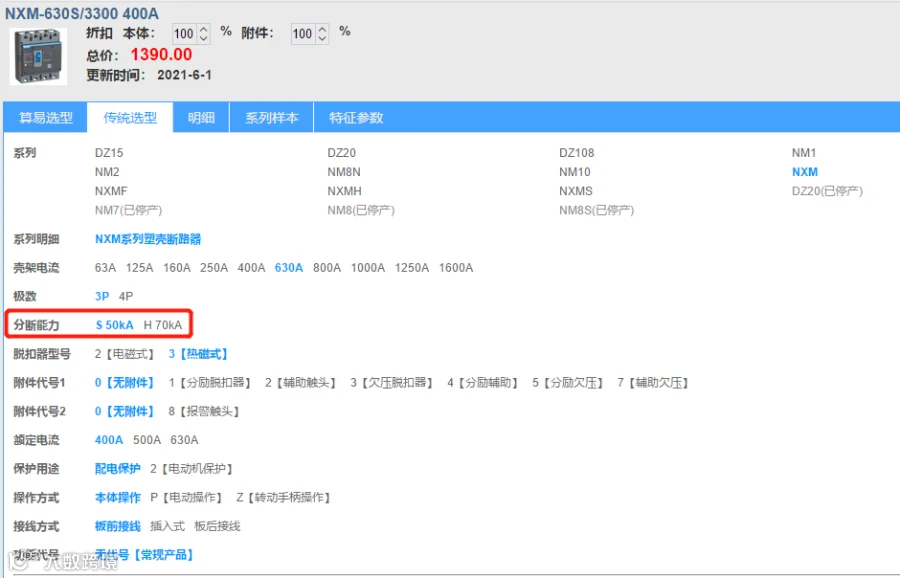

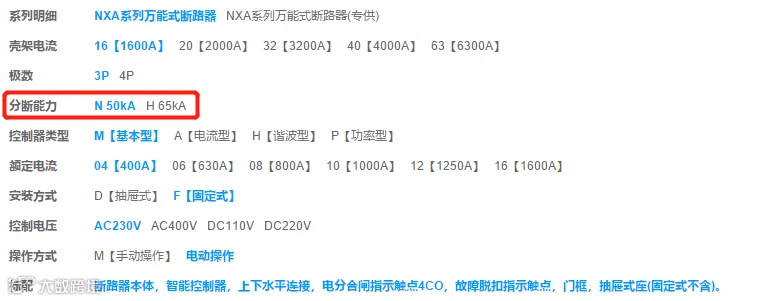

（元器件参数的分段能力）
下文中
=Icw
=Ics
=Icu
=Icm
在我们接到新的报价项目的时候
都会去看项目的技术要求和元器件的参数要求
尤其是关注开关的分段能力
但有些新入行的报价工程师们
有些时候
稍不留神
就会忽略掉甚至错把Ics当Icu
或者当参数指标说 Icw>50kA,1s
还有Icm不明白什么意思
一时蒙了
那么前面讲了这么多
这些技术指标到底是什么意思呢？
他们之间有什么关系呢？
在我们选型的时候
对我们的决策有什么影响呢？
先说概念：
1
Icu：极限短路分断能力，是指在一定的试验参数（电压、短路电流、功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，断路器分断完极限短路分断能力的电流后，断路器就损坏了。
2
Ics：运行短路分断能力，是指在一定的试验参数（电压、短路电流和功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还能继续运行。
3
Icw：短时耐受电流,是指在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5或1s而断路器不允许脱扣的能力，Icw是在短延时脱扣时，对断路器的电动稳定性和热稳定性的考核指标，它是针对B类断路器的，通常Icw的最小值是：当In≤2500A时，它为12In或5kA，而In＞2500A时，它为30kA（DW45_2000的Icw为400V、50kA，DW45_3200的Icw为400V、65kA）同时Icw又叫做断路器的热稳定性测量的标准。
4
Icm：额定短路接通电流，断路器不管是否会损坏，它的导电结构能够接通的最大电流叫做短路接通能力Icm。
选择断路器的一个重要原则是：
断路器的短路分断能力≥线路的预期短路电流
这个断路器的短路分断能力通常是指它的极限短路分断能力。
无论A类或B类断路器，它们的运行短路分断能力绝大多数是小于它的极限短路分断能力的。
A类：DZ20系列Ics=50%～77%Icu，CM1系列Ics=58%～72%Icu，TM30系列Ics=50%～75%Icu，(个别产品Ics=Icu)。
B类：DW15系列Ics=60%左右的Icu，(个别的如630AIcs=Icu，但短路分断能力仅400V时30kA)，DW45系列Ics=62.5%～80%Icu。
不管是A类或B类断路器，只要它的Ics符合IEC947_2(或GB14048.2)标准规定的Icu 百分比值都是合格产品。
一般地，Ics小于等于Icu。两者之比是可以选择的，从50%、75%到100%。
下表是施耐德及ABB的某款断路器参数表，供参考：

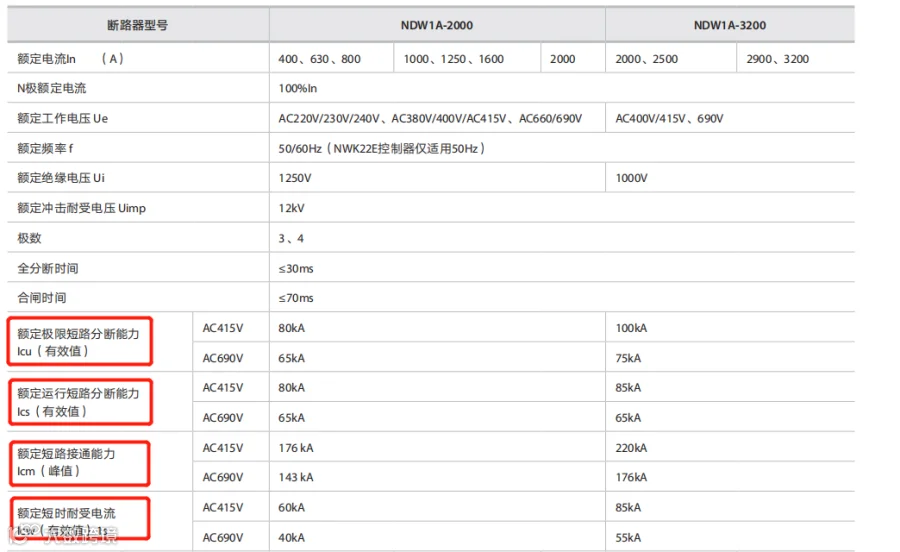

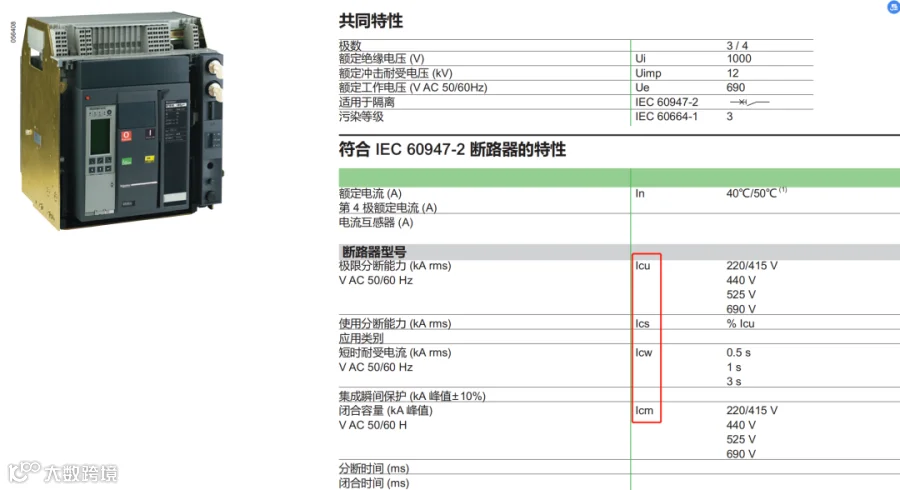

（施耐德及ABB的某款断路器参数表）
最后得出结论：
Icw<Ics≤Icu<Icm
在成套低压报价的过程中
我们报价工程师
主要看Icu以及Ics的技术指标
塑壳断路器额定电流有很多种
同时也根据不同的分断能力可适用于很多的场合:
其中Ics=36-50kA的时候是属于塑壳断路器的标准应用阶段,应用场景都有民用住宅、零售商店、工业厂房、公共建筑、学校以及医院等。
而当分断能力达到Ics=70-100kA甚至要求产品分断能力要求Ics=Icu时,那么对于断路器来讲就是高性能应用要求了，可适用于的场景都有工业生产线以及关键电力设备、电网设备等。
