每次小易报价选择低压断路器的时候都会发现低压断路器不单单需要断路器的本体，还要加xx脱扣器之类的各种附件。小易转念一想脱扣器这种这么常见的附件，嘴角微微上扬。
详细看下面·看下面详细
脱扣器就是与断路器机械上相连的（或组成整体的），用依释放保持机构并使断路器自动断开的装置。
我们常见的拖扣器主要是有以下几种
LET ME SEE SEE & LET YOU SEE SE
电磁脱扣器（单磁脱扣器）
单磁脱扣器只提供磁保护，也就是短路保护。
磁保护其实际上就是一个磁回力，当电流足够大时产生的磁场力克服反里弹簧吸合衔铁打击牵引杆从而带动机构动作切断电路。
一般有热继电器的电动机回路的过载保护都是由热继电器执行的，所以电动机回路中的断路器，一般只有短路保护，不配过载保护。
热脱扣器
热脱扣器主要提供热保护（过载保护）
热保护：电流经过脱扣器时热元件发热（直热式电流直接过双金属片），双金属片受热变形，当变形至一定程度时，打击牵引杆从而带动机构动作切断电路。
热磁脱扣器
热磁脱扣器既提供磁保护（短路保护）也提供热保护（过载保护）。热磁脱扣器是一种复式脱扣器。
热磁脱扣器的断路器是最常用的断路器，没特殊要求的情况下，基本都用热磁脱扣的断路器
电子脱扣器
电子脱扣器是用电子元器件构成的电路，检测主电路电流，放大，推动拖扣机构。
可以有以上两种脱扣器的说有功能，并可以方便地进行整定。（成本偏高，国货可靠性不高）

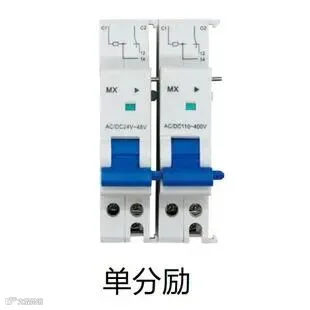

分励脱扣器
虽然我们都认为，唯有天才方能造出伟大的作品，但今天我想说，无名的工人同样能够制造出毫不逊色的杰作。
失压脱扣器
失压脱扣器起到欠压及零压保护的作用。电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。
当电源侧停电或电源电压过低时，电磁铁所产生的电磁力不足以克服反作用力弹簧的拉力，衔铁被向上拉，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠压及零压保护作用。
补充在下面 下面有补充
一个低压断路器装有两个或两个以上的脱扣器时，就称该断路器装有复式脱扣器。
看完后真是涨姿势啦，原来算易选型库中有这么多脱扣器区别种类，还跟着小易知道了他们的作用是什么！
有什么想了解的，欢迎评论区留言或者私戳小易，下期小易带给大家~
