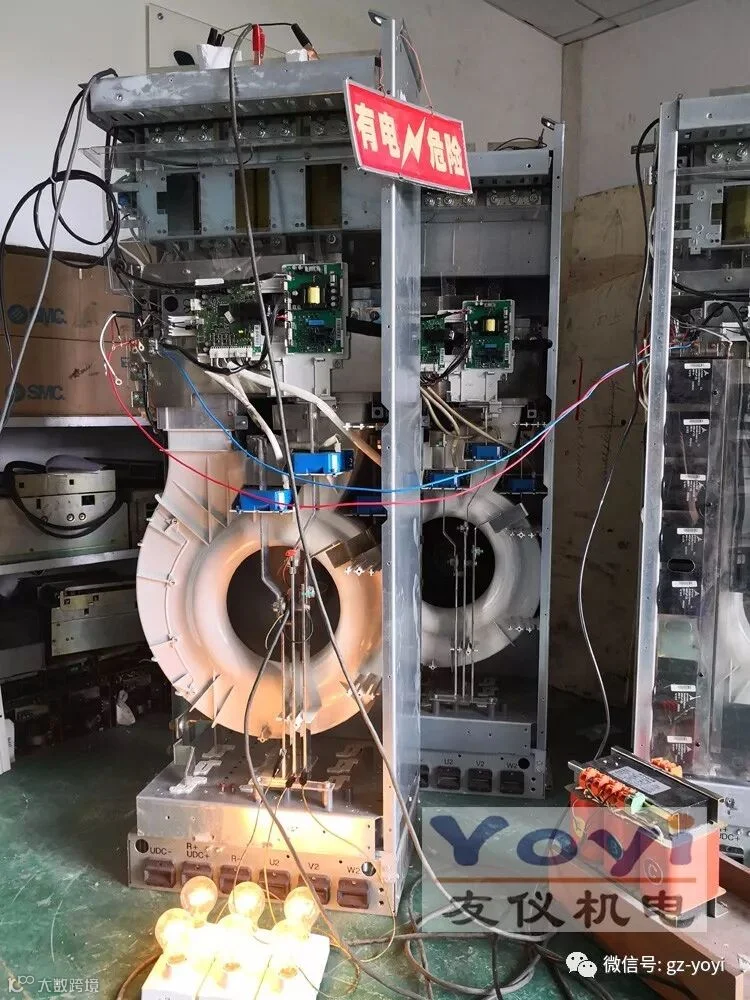

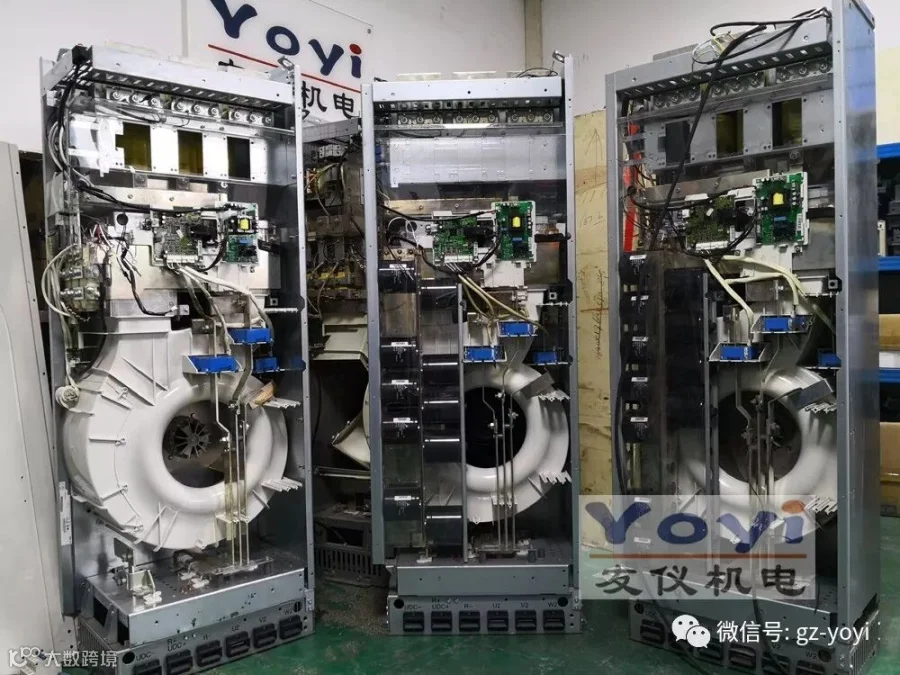

友仪机电最近维修了一批ABB ACS800系列变频器，现将维修过程中检测到的故障现象、原因分析及处理方法的维修案例总结如下：
案例一、变频器型号：ACS800-04-0320-3+P901
故障现象：启动后控制盘上显示：DC UNDERVOLT(3220)直流母线欠电压故障。
故障原因：直流回路的直流电压不足，可能是由于电网缺相、熔断器烧断或整流桥内部故障所引起的。

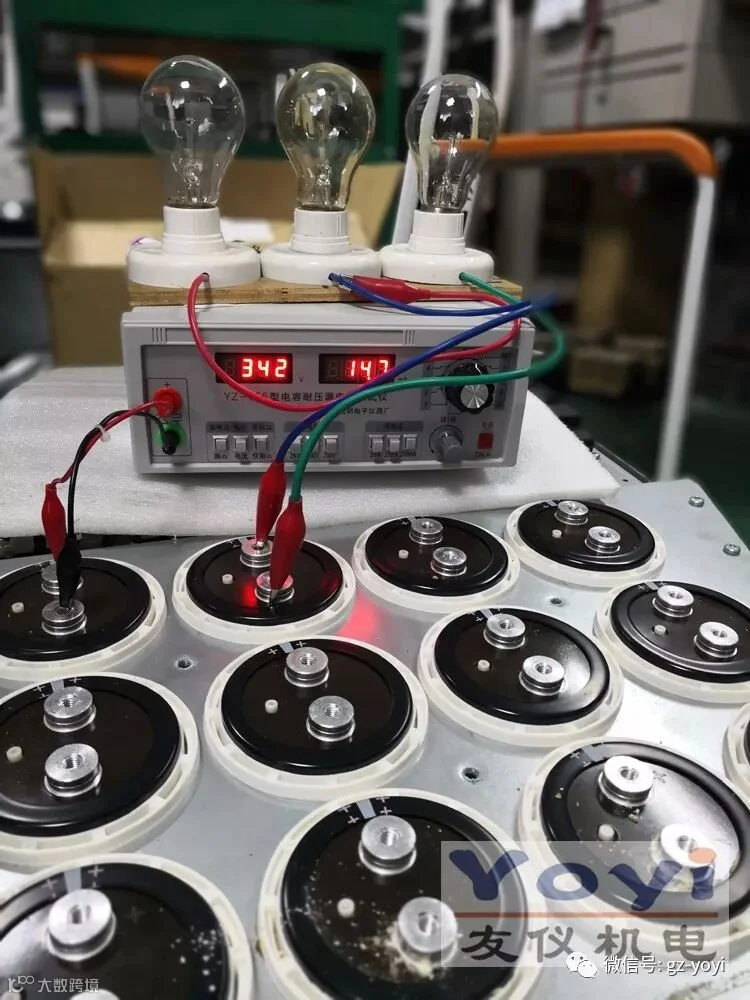

处理方法：检查主电源供电是否正常，如果变频器进线端通过了接触器，要检查接触器的控制回路是否误动作，如控制回路有误动作，可能导致接触器短时间内频繁启动停止，造成变频器欠压故障，复位即好，所以该故障为能复位的欠压故障，变频器的主接触器控制回路要认真检查。如出现欠压故障不能复位，检查电容是否泄露。如果变频器刚断电，迅速通电，也会引发此故障，所以变频器断电，要等电容放电完毕后(约5min)，再重新启动变频器。
案例二、变频器型号：ACS800-04-0440-7+P901
故障现象：上电后控制盘上显示：ACS800 TEMP(4210)。
故障原因：变频器的IGBT温度过高，故障跳闸极限为100％。由于车间现场环境温度过高，配电室空调损坏或电机功率不符合所引起。
处理方法：检查环境条件；检查通风状况和风机运行状况；检查散热器的散热片，并进行灰尘清扫；检查电机功率是否超过了单元功率。
案例三、变频器型号：ACS800-04-0050-3+P901
故障现象：启动后控制盘上显示：CURUNBAL(2330)逆变单元中过高的输出电流不平衡。
故障原因：可能是由于外部故障(接地故障、电机故障、电缆故障等)或内部故障(电流互感器)引起。
处理方法：断开变频器输出端测量电机或电机电缆的绝缘电阻，检查有无接地故障。
案例四、变频器型号：ACS800-04-0610-7+P901
故障现象：变频器重新启动时，一升速就跳闸，控制盘上显示：OVERCURRENT(2310)。这是过电流十分严重的现象。
主要原因：负载短路；机械部位有卡住；逆变模块损坏；电动机的转矩过小等原因引起。
处理方法：检查电机负载是否短路；检查机械传动装置是否卡住；检查逆变模块是否发生短路；检查启动转矩是否太小；如果使用了编码器，检查编码器传递数据是否准确(可从参数里先把编码器去掉，再运行，查看电流是否正常)。
案例五、变频器型号：ACS800-04-0440-7+K454+P901
故障现象：变频器一上电就跳闸，控制盘上显示：OVERCURRENT(2310)输出电流过大，且变频器不能复位。
故障原因：模块损坏；驱动电路损坏；电流检测电路损坏，导致输出电流过大，超过软件的过流跳闸极限值。

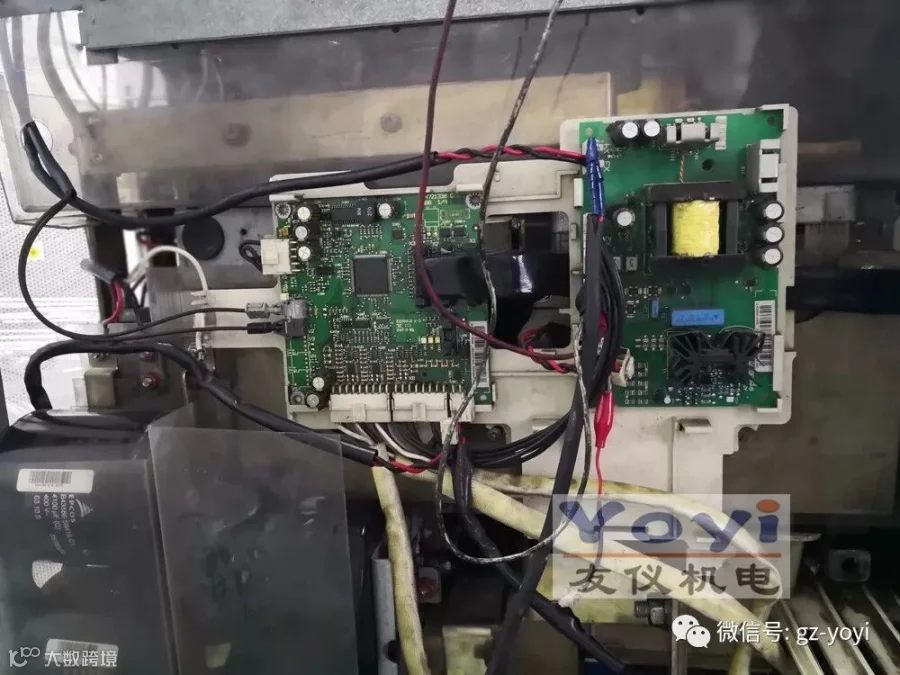

处理方法：首先检查逆变模块是否有问题。其次检查驱动电路是否异常现象。最后检查过流信号处理元件电路传感器是否已坏。然后更换损坏的部件。
结束语
在变频器的常见故障中，由其外围电路引起的故障所占比例较大，在日常维护时，应注意检查电网电压，改善变频器、电机及线路的周边环境条件，定期清除变频器内部灰尘，通过加强设备管理最大限度地降低变频器的故障率。同时经过多年的使用，针对其存在的问题阐述了ABB ACS800变频器使用中常见故障的处理方法，从而有效的确保ABB变频器的正常运行，发挥其应有的性能，体现其优越性。达到对于其它单位使用同种型号的变频器的故障处理有一定的借鉴作用。
