【每周维修推荐】 日本菊水TOS5302 电阻测试仪维修

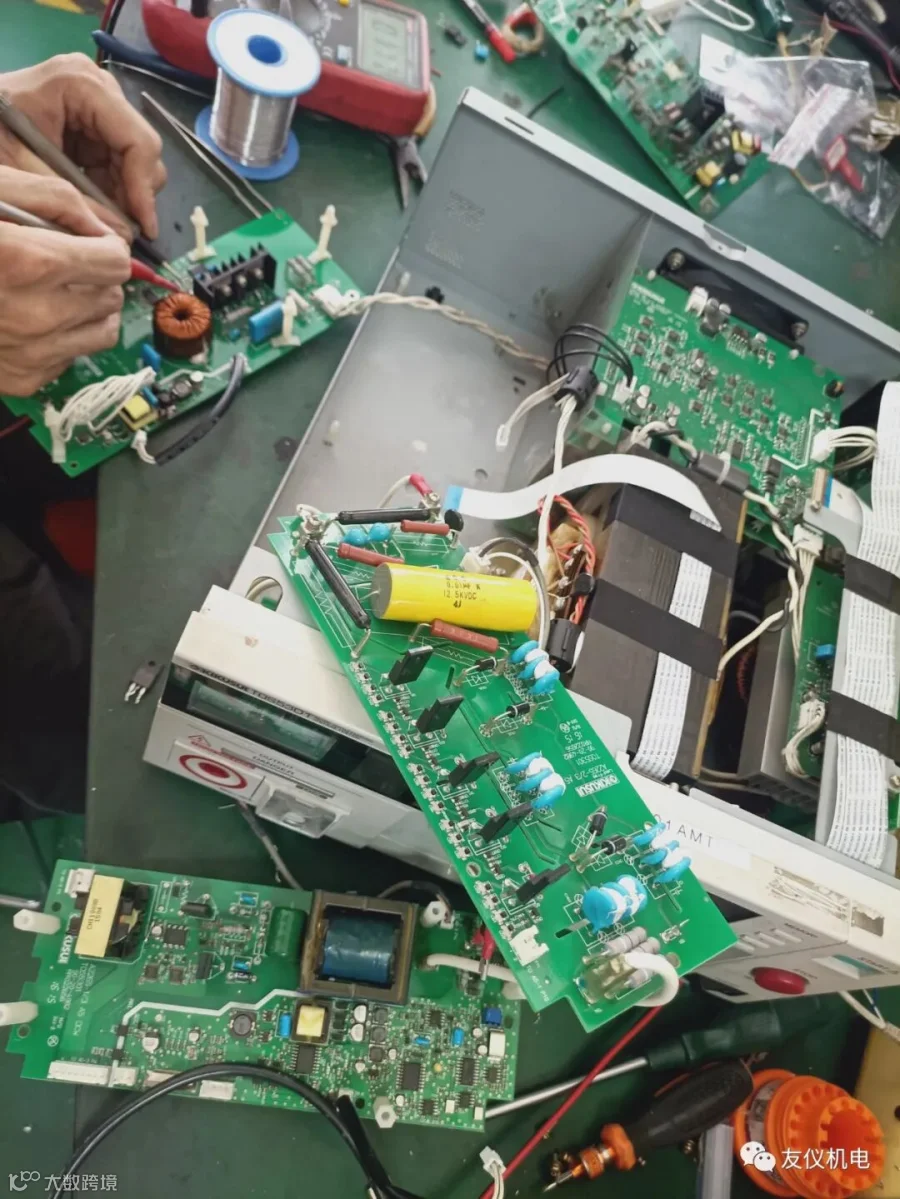

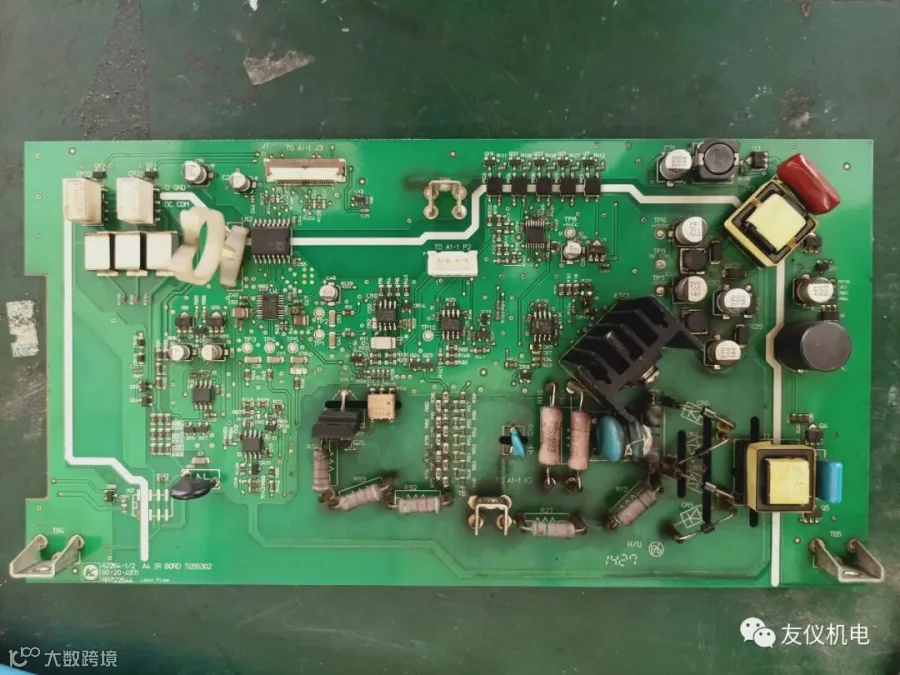

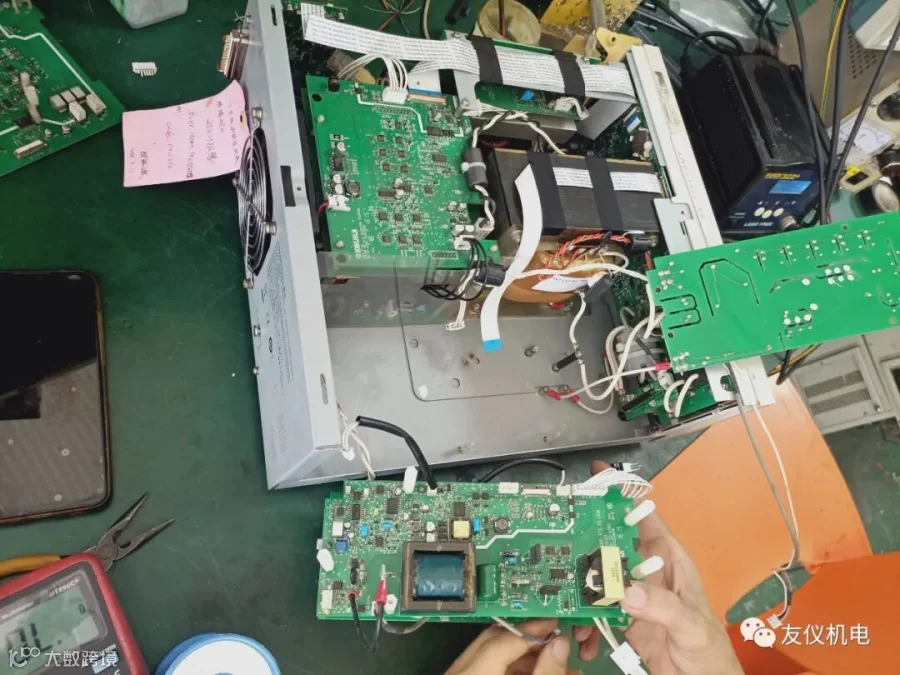

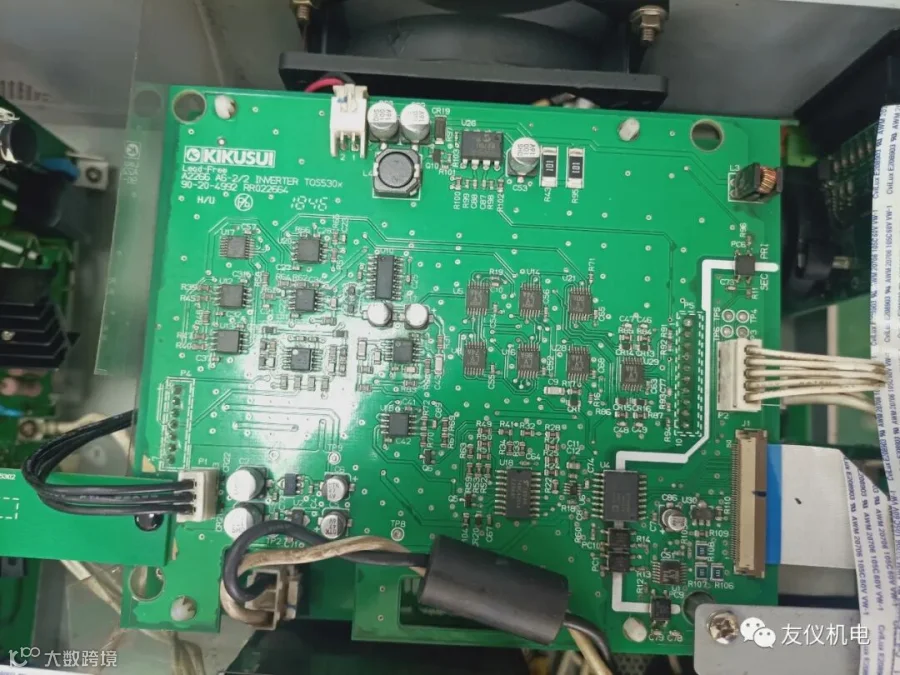

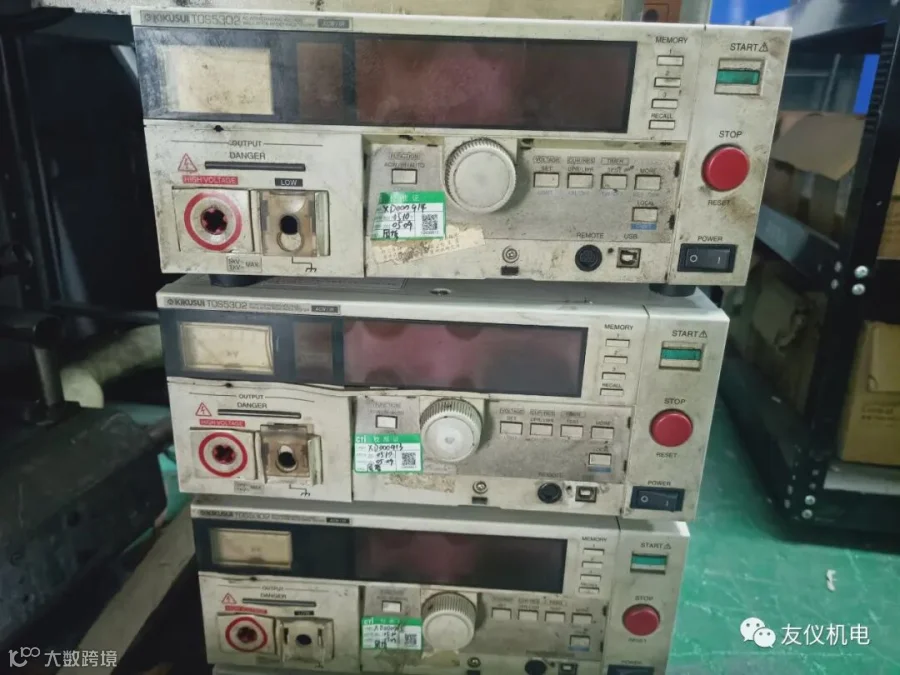

这段时间收到几台TOS5302 Acw / ir交流耐压/绝缘电阻测试仪维修，目前差不多有7、8台了。

那这个星期就推荐TOS5302 Acw / ir交流耐压/绝缘电阻测试仪维修。

ACW这是交流电压耐压测试，DCW这是直流电压耐压测试，IR就是绝缘电阻测试（一般有几组电压，如500V，1000V…）

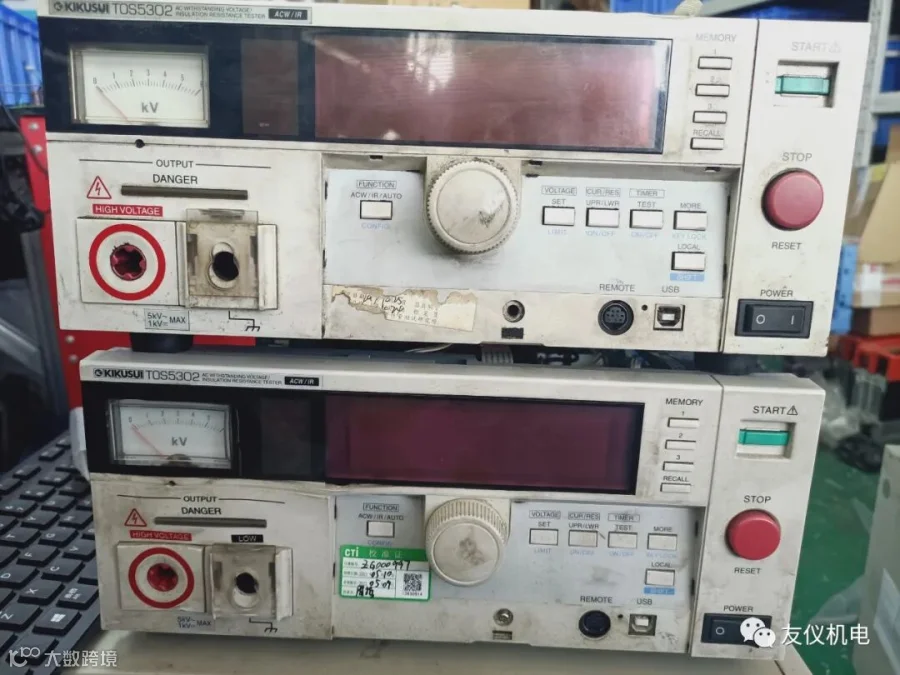

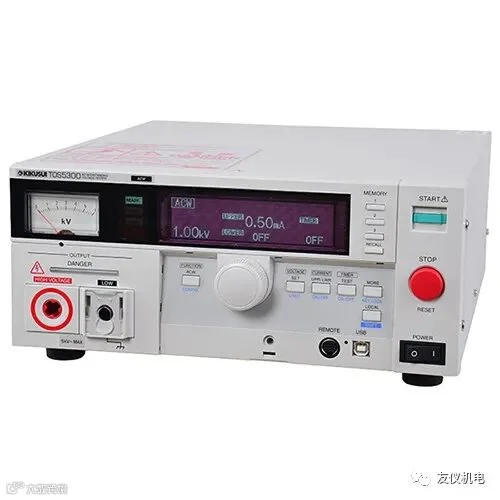

「TOS5302」是对电器产品必须进行安全确保4项测试中的耐电压测试，绝缘阻抗测试的测试仪器。输出为5kV/100mA（AC），6kV/10mA（DC），基于在IEC，EN，UL，VDE，JIS等各国安全规定或电器产品安全法的要求之上，可对电子器械，电子部品进行耐电压/绝缘阻抗测试。还有，采用了研发的开关放大器，使测试电压的安定性更高。因为不受AC输入端电压和频率变化的影响，可保持安定的输出电压，所以在电源环境不安定的区域也可进行安定，安心的测试。装备有充实的对应各式各样用户要求的机能。这是一款基于操作性·实用性·安全性·低价格为一体，性价比高的新机种。

故障1：测定值不正常。

对应措施：

①测试导线连接的端子正确吗?

②请正确连接试验导线。

故障2：不开始判定。

对应措施：

①设定判定等待时间了吗?

②所设定的判定等特时间到达之前，不开始进行判定。

③请设定适当的等特时间。

故障3：测试不能结束。

对应措施：

①定时不能变成OFF?

②设定的测试时间并没有变成有效。

③请将定时设在 ON。

故障4：保存测试数据的时间不正确。

对应措施：

①系统时钟正确吗?

②将系统时钟对到现在时间。

故障5：即使按START 开关测试也不开始。

对应措施：

①探针连接到REMOTE连接器了吗?

连接探针时,只有探针的START开关有效。

②是否将STOP信号输入SIGNALI/O连接器?

用SIGNAL1/O连接器控制时，显示屏的START 开关无效。

③TEST显示是否处在点灭状态?

在Rise Time中。Rise Time经过后开始测试。

④画面上将显示出「PROTECTION」是否处在状态?

⑤双重动作功能是否设在ON?

按STOP 开关0.5秒以内，在此期间按START开关，请将双重动作功能设在OFF。

⑥面板内存在存取中时不能开始测试。

⑦在电压水准区域中是否显示有提示信息?

⑧请设定在正确的范围以内。

故障6：显示屏的键操作不良。

对应措施：

①在面面的右上是否显示有「KEY LOCK」，或者是否在点灭?请解除键锁定。

②USB标记USB是否在点灭?USB接口在动作中。通过显示屏操作时，按LOCAL键,请设在局域网状态。

故障7：即使按LOCAL键也不改变状态。

对应措施：

①在通信命令中,是否输出有Local lookout (LLO)的命令?

②请从通信命令中解除LLO命令。

故障8：POWER开关设在ON也不动作。

对应措施：

①电源是否连接?

②联锁功能是否处在动作状态?

③请解除联锁功能。

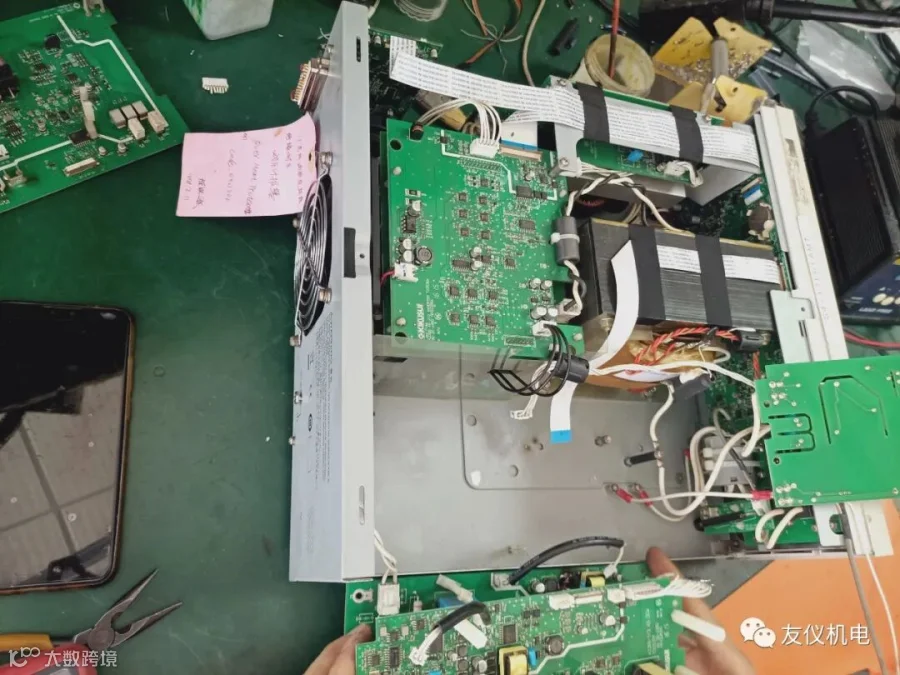

在实际维修工作中，不但需要过硬的维修技术和维修经验，对元器件的辨别经验和配件采购渠道同样重要。客户在维修前，请勿自行拆装或交给非专业人士拆装，以免造成不必要的损失。有故障，立刻找友仪。
