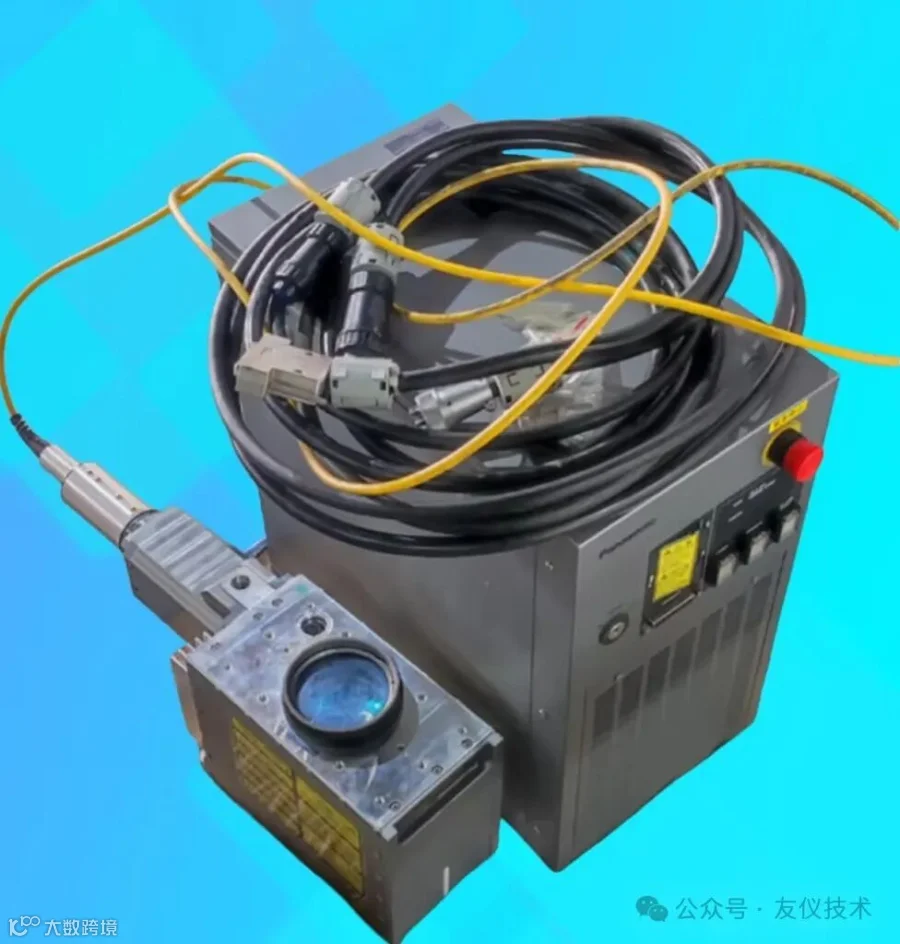

/// 激光刻印机LP-S200 ///
友仪技术 维修案例

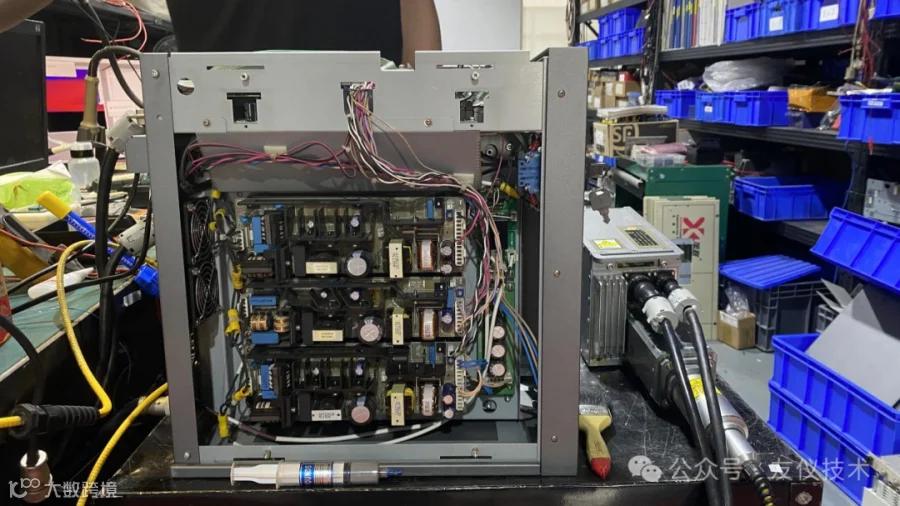

今天维修的是由客户送修的激光刻印机LP-S200，客户反馈E233故障代码 。经检测：

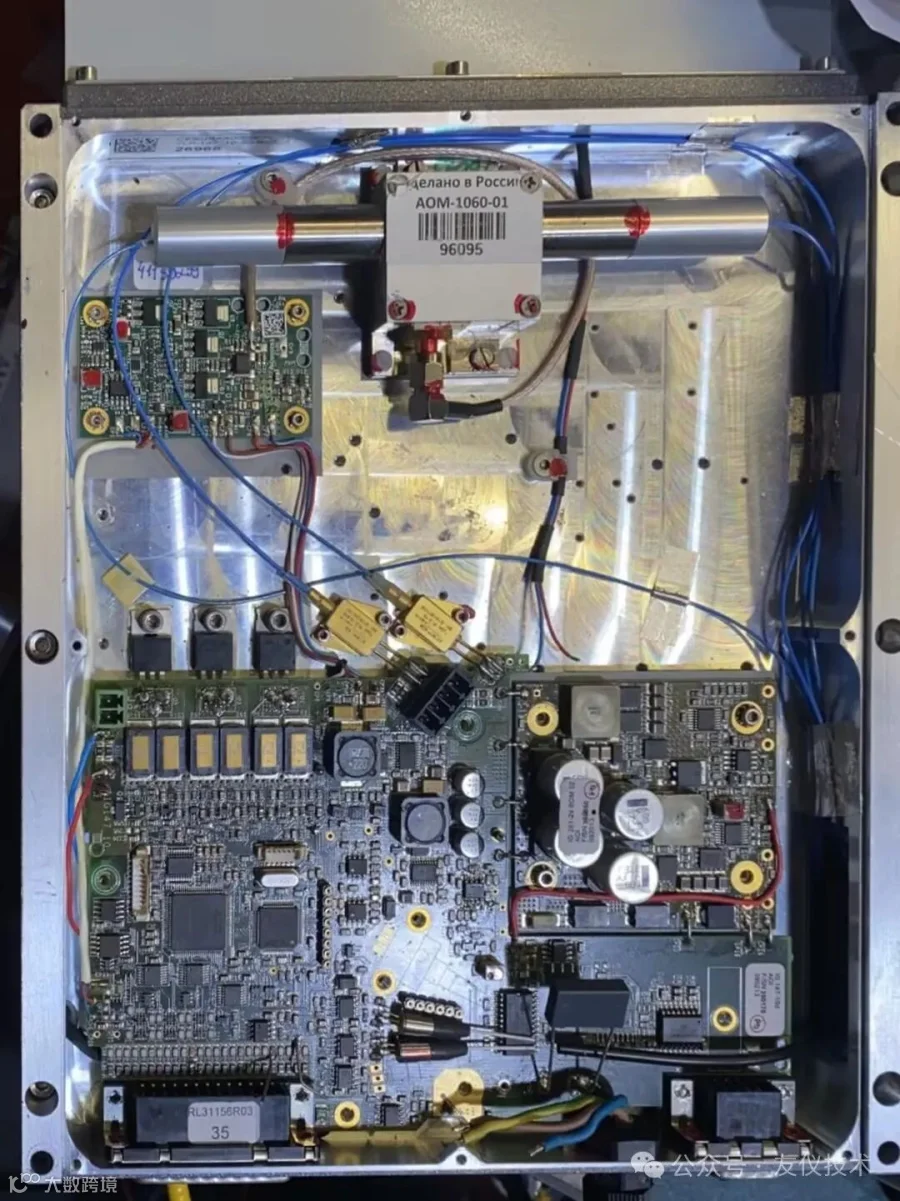

1.报警E233是激光发振器异常，激光照射时，功率(传感器)监视部无法检测出激光时，功率(传感器)监视部就会输出异常信号，关闭发振器电源，输出报警E233。

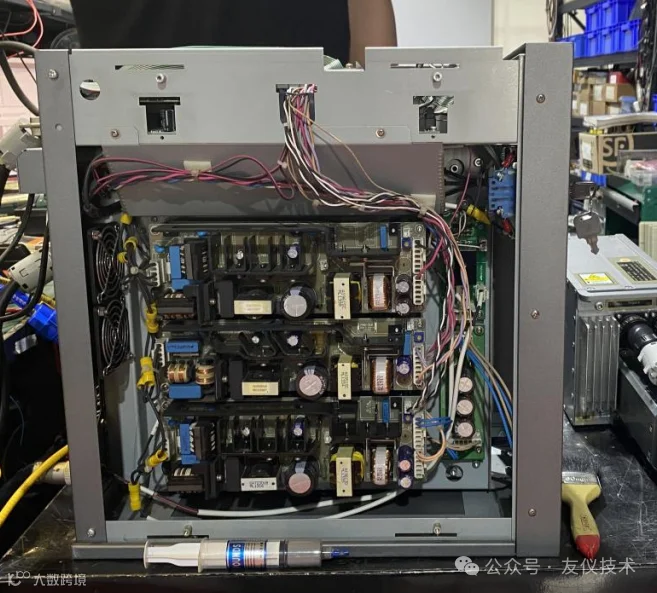

2.根据调查结果:发振器电源正常、发振器前置发大器确认异常、功率为0W、激光特性检查异常，综合判断为发振器NG，导致E233故障发生。
3.该机器已使用10年，机器内部部品激光发振器老化导致故障的发生。
YOYI
松下激光刻印机
由于激光打标机性能优越，日常使用频繁，激光打标机偶尔会出现故障。如果问题不能及时解决，可能会影响生产效率。
为此，友仪技术专业工程师，十几年专注于设备维修事业，总结出常见故障及解决方案如下：
常见故障及解决办法
一
常见故障：
激光强度下降，标记不够清晰
解决方案
1
检查激光谐振腔有无变化，微调谐振腔透镜，使输出光斑最佳。
2
当声光晶体偏移或声光电源输出能量低时：调整声光晶体位置或增大声光电源工作电流；
3
进入振镜的激光偏心：调整激光；
4
如果电流调到20A左右，灵敏度不够强：一般氪灯老化，需要更换新的。
★
二
常见故障：
氪灯不能触发
解决方案
1
检查所有电源线。
2
如果高压氪灯老化，更换氪灯。
★
三
常见故障：
在线时一长三短报警
原因及排除方法
1
软件不工作，主板松动。请在打开计算机时重新插入计算机。
2
当Q驱动报警灯亮时，检查37针和15针是否松动，Q开关是否正确浇水。
3
当激光电源报警灯亮时，检查冷水机是否开启，灯管是否损坏（如果损坏需要更换灯管）。
★
四
常见故障：
不发光原因
解决方案
1
检查整机光路螺丝是否松动，需要拧紧螺丝。
2
检查枪体内是否有过多灰尘，防止损坏枪内窥镜。如果发现，必须更换枪内窥镜
3
冷水机长时间开机不打开激光电源和照明，会造成冻结、不亮。需要关闭整机电源系统1小时后重启。
4
灯管老化或激光功率下降，必须更换灯管。
5
长时间工作后，激光功率下降，打开枪身底盖，需要在枪内窥镜中进行调整。
★
五
常见故障：
电脑常见问题
检查并注意
1
必须检查计算机处理中的图形是否复杂。
2
不要将在线电脑连接到网线，它是一个单独的控制激光系统。
3
如果电脑运行缓慢，此时不要太急躁，以免死机。
4
请注意防范病毒，防止系统出错。
★
六
常见故障：
工作台XY轴不准时
解决方案
1
检查工作台滑轨上的螺丝是否松动。
2
工作台上的玻璃可根据用户的具体需要确定，可更换为铁板或有机玻璃板，玻璃下的平衡可调节。
3
工作台左右角可安装电子尺，方便客户安装。
4
工作台上的螺丝孔可以方便的定位，由产品决定。
★
YOYI
激光刻印机操作注意事项
1、严禁在无水或水循环异常时启动激光电源和调Q电源；
2、Q电源不允许空载运行（即Q开关电源的输出端悬空）；
3、若出现异常现象，先关闭振镜开关和钥匙开关，再进行检查；
4、在氪灯未点燃前，不允许启动其他元件，以防高压进入损坏元件；
5、注意激光电源的输出端（阳极）悬空，防止与其他电器一起起火和击穿；
6、保持内部循环水清洁。定期清洁水箱，并更换为去离子水或纯水。
YOYI
激光刻印机保养
日常保养<<<<<
检查软件设置是否有变化，功能按键和指示灯是否正常，避免振镜靠近强磁、强电、强地震电流的物体，避免用手和物体接触振镜，镜头有灰尘可用抹布和少量酒精单向擦拭，保持工作环境干燥、通风，工作台、显示器、键盘表面用干净抹布擦净，清除垃圾，特别是金属残留物或金属粉末，保持周围区域干净并通风良好，关机时先关闭激光电源再关闭打标软件。每周维护包括更换循环水清洗水箱（使用纯净水或蒸馏水，保持水温低于35°C），保持机器表面和内部清洁，检查红光预览和激光参数设置，清洁激光场镜（先用专用镜头清洁纸蘸酒精单向擦拭，再用干镜头清洁纸擦拭），检查激光灯是否正常。
定期保养<<<<<
检查活动部件（如起重机械、导轨）是否有松动、异响、漏油现象，用无尘布擦净，加润滑油，清理激光器出风口处灰尘，保证正常散热，检查激光器发出的激光是否变弱，用功率计测试，检查电源插头和连接线的接头是否松动。定期清理空气滤芯，润滑轴承，检查充电设备是否正常，定期清洁激光器，校准光斑大小。
年度保养<<<<<
更换关键部件，检查高压电源是否正常，检查光源是否正常，必要时更换。
注意
更换关键部件，检查高压电源是否正常，检查光源是否正常，必要时更换。
