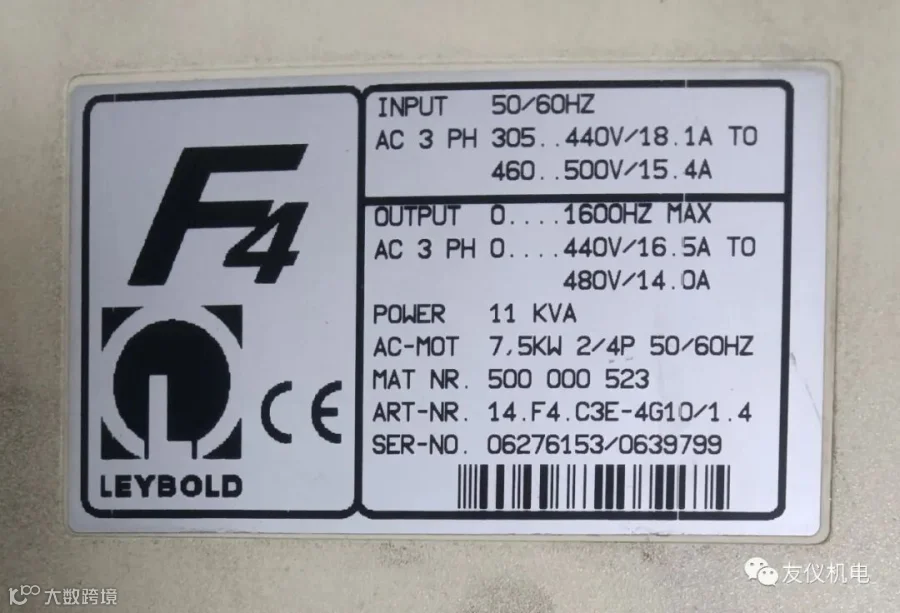

这个星期推荐的是KEB变频器LEYBOLD定制机F4系列7.5KW维修案例。
KEB科比变频器是德国的一个品牌变频器，KEB变频器2002年左右进入中国市场，早期以F4系列为主，F3系列主要配机而来，目前在印染行业和电梯用量较大。
F4变频器的特点：
①功率范围0.75 ~ 90kW。
②通过可靠的增量或正/余弦编码器，精确地反馈转子速度。
③通过对电流和转速的快速调整，能够对电机旋转磁场进行精确控制,以保证电机运行在最佳状态-COMBIVERT的核心包括KEB-MFC/DSP芯片和VeCon模拟处理器。
⑤小巧的尺寸，紧凑的设计。
维修过程：
KEB科比变频器由于电路板比较密，电路板上还有厚厚的图层，维修比较麻烦。
客户反映的故障是：无显示。

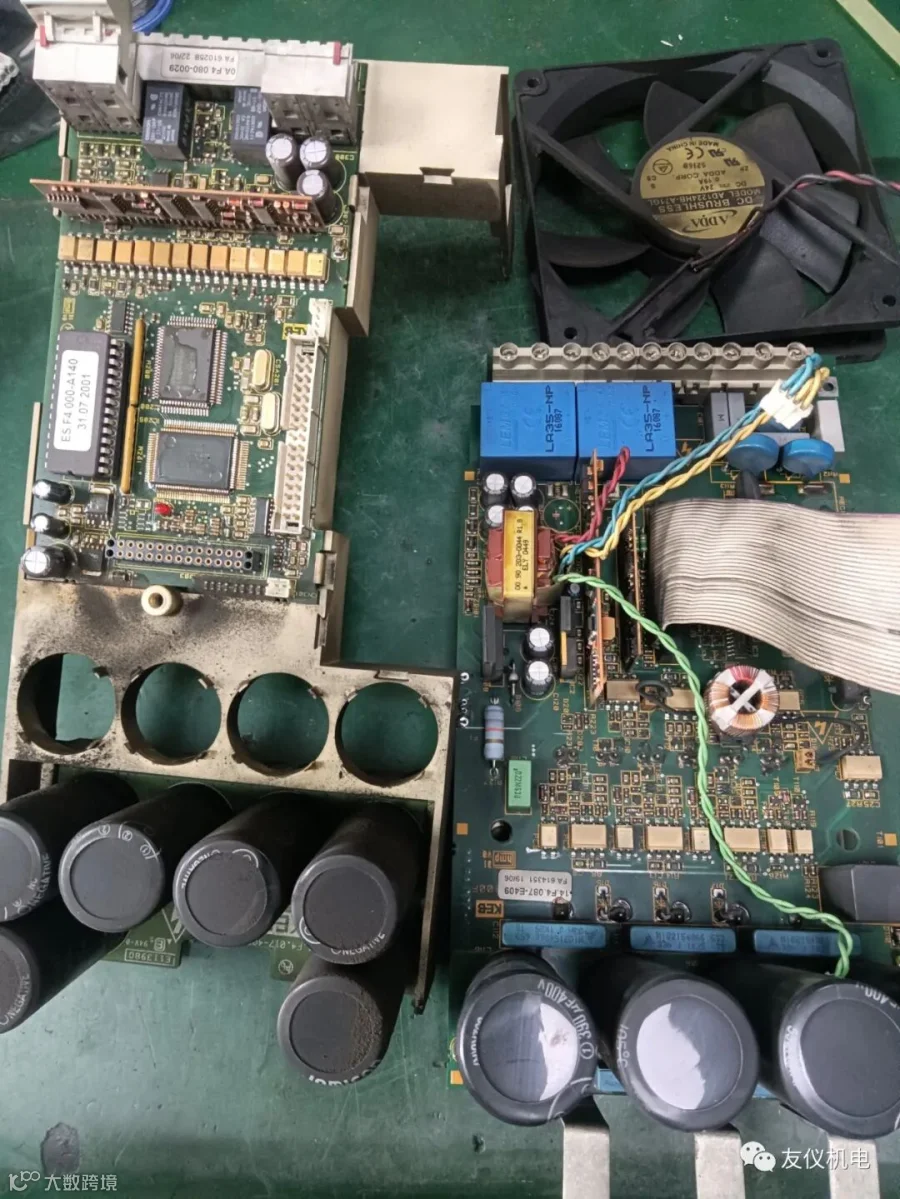

工程师检测后发现是电源电路和驱动电路坏、风扇坏。
修复后电源工作了，风扇也转了，然后就装好整机测试，结果还是无显示。

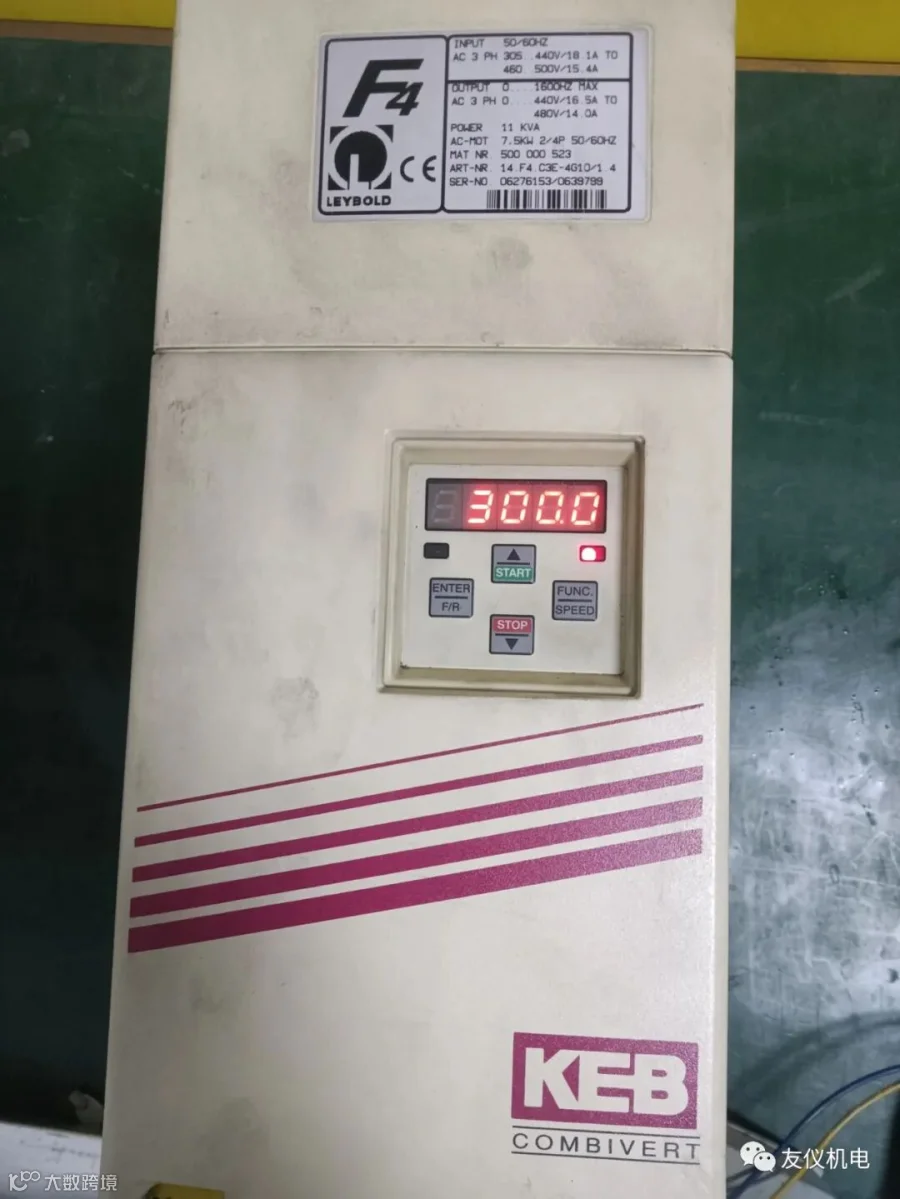

又拆开机器发现主板电容老化，然后把电容更换，更换后机器有显示了，测试一段时间后也没有再出现任何问题了。
维修小结： 有些机器使用十年八年以上，可能同时会出现几个问题，或者出现多处老化现象，这就需要技术在维修的时候，除了维修好明显问题，还需要把老化件更换掉，并且长时间测试和多手段测试，以延长机器使用寿命。
干货知识：
故障1：过压
故障现象：直流电路过压
可能原因：
①输入电压太高。
②电源输入电压峰值太高。
③制动电阻没有连接。
④制动电阻的阻值不正确。
⑤连接电阻的电缆线受损坏或连接不正确。
⑥变频器接地不良。
故障2：欠压
故障现象：直流电路欠压
可能原因：
①输入电源电压太低或不稳定。
②输入接线错误。
③输入端变压器太小或接线不正确。
④所有的输入缺相。
故障3：过流
故障现象：瞬时电流超过0C触发限值
可能原因：
①电机绕组或电机线出现短路。
②电机绕组或电机线出现接地故障。
③主接触点烧坏或有问题，由此产生了瞬时电火花。
④变频器接地不良。
⑤电机参数设置有误。
故障4：过热
故障现象：变频器散热器温度超过允许限值
可能原因：
①变频器的散热不足。
②外部温度太高。
③风扇粘住。
故障5：过载
故障现象：在变频器输出率<3HZ时过载
可能原因：
①电机输入电压不对。
②电机参数设置不正确。
③变频器容量太小。
④对重太重，引起高机械负载。
⑤由于抱闸仅部分打开或完全没打开，减速箱故障，减速箱里没有机油等到原因，引起很高的机械摩擦。
⑥电机的静态电流太高。
