ABBACS880
多传动逆变模块维修案例
---- 专注设备维护·助力降本增效 ----

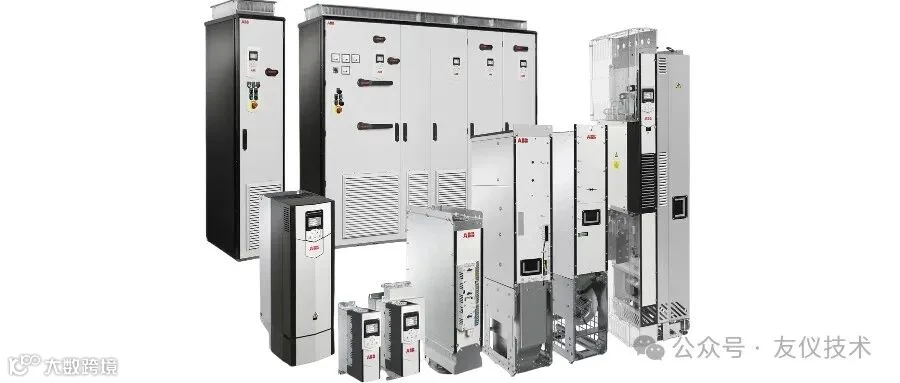

ABB ACS80主要用途：石油天然气、采矿、冶金、化工、水泥、电力、材料处理、制浆造纸、木工和船舶等行业。
功率范围：0.55~5600KW
常见电压等级：380V、500V、690V
但也由于这类工厂在使用设备方面，长时间的运行、工作环境恶劣等，都会导致变频器出现不同程度的故障。
01

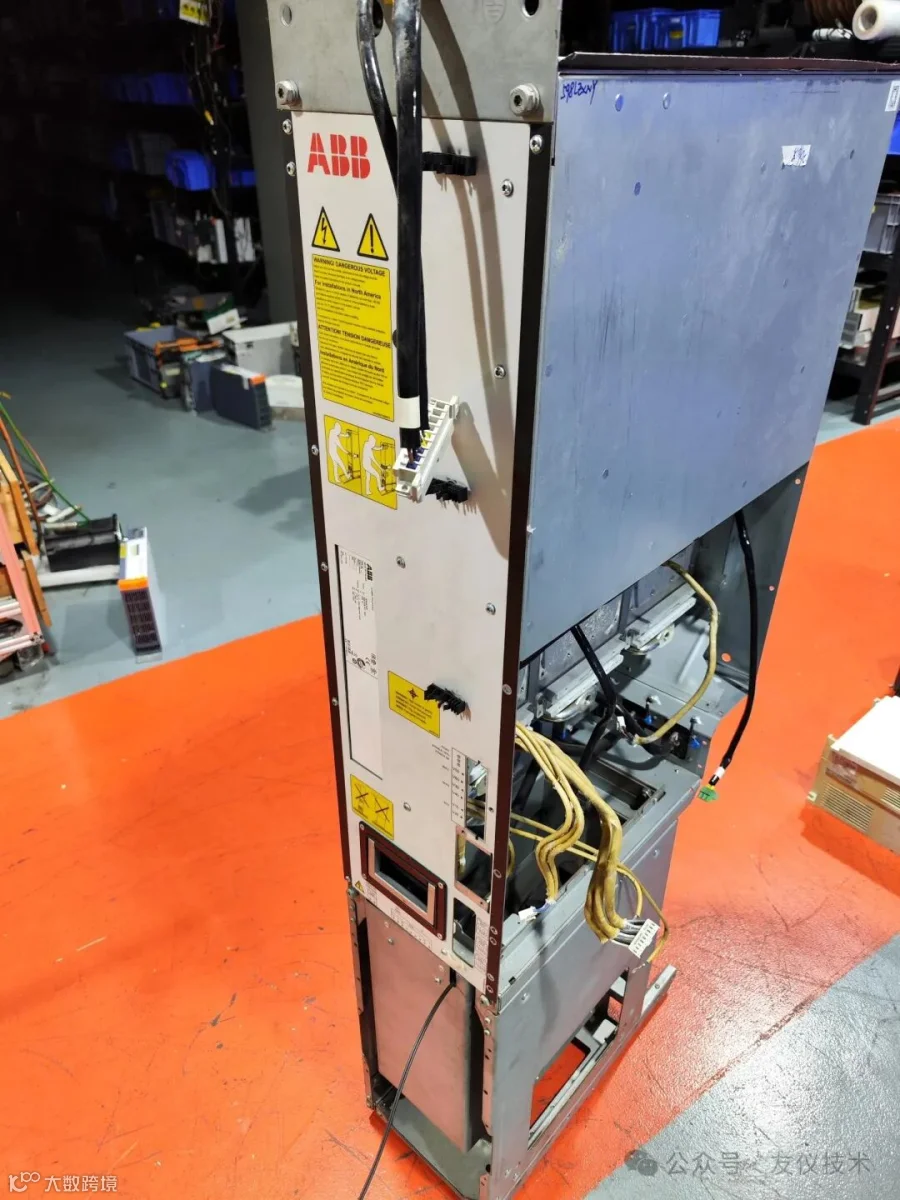

ABB ACS880
多传动逆变模块
型号：ACS880-104-0440A-5
功率：该模块250kw
故障现象：报警2340

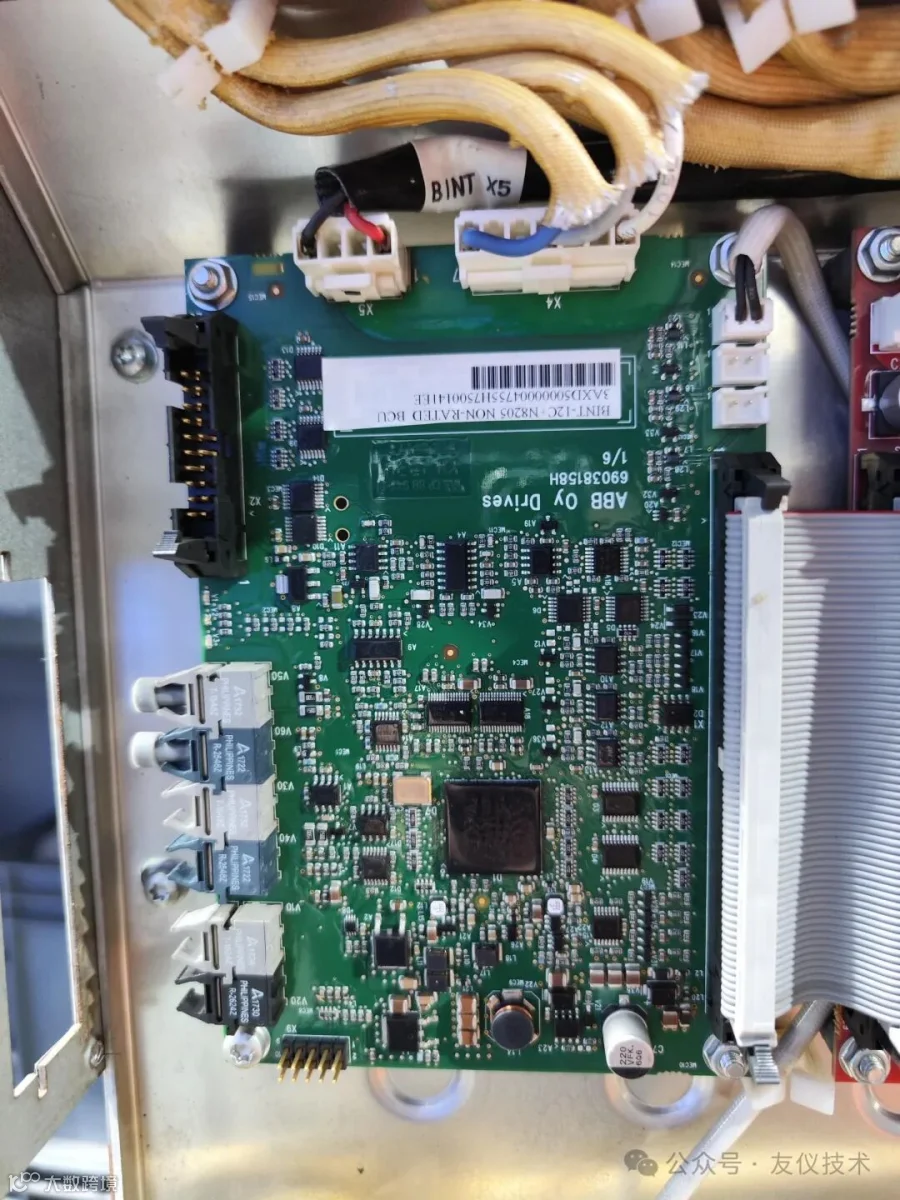

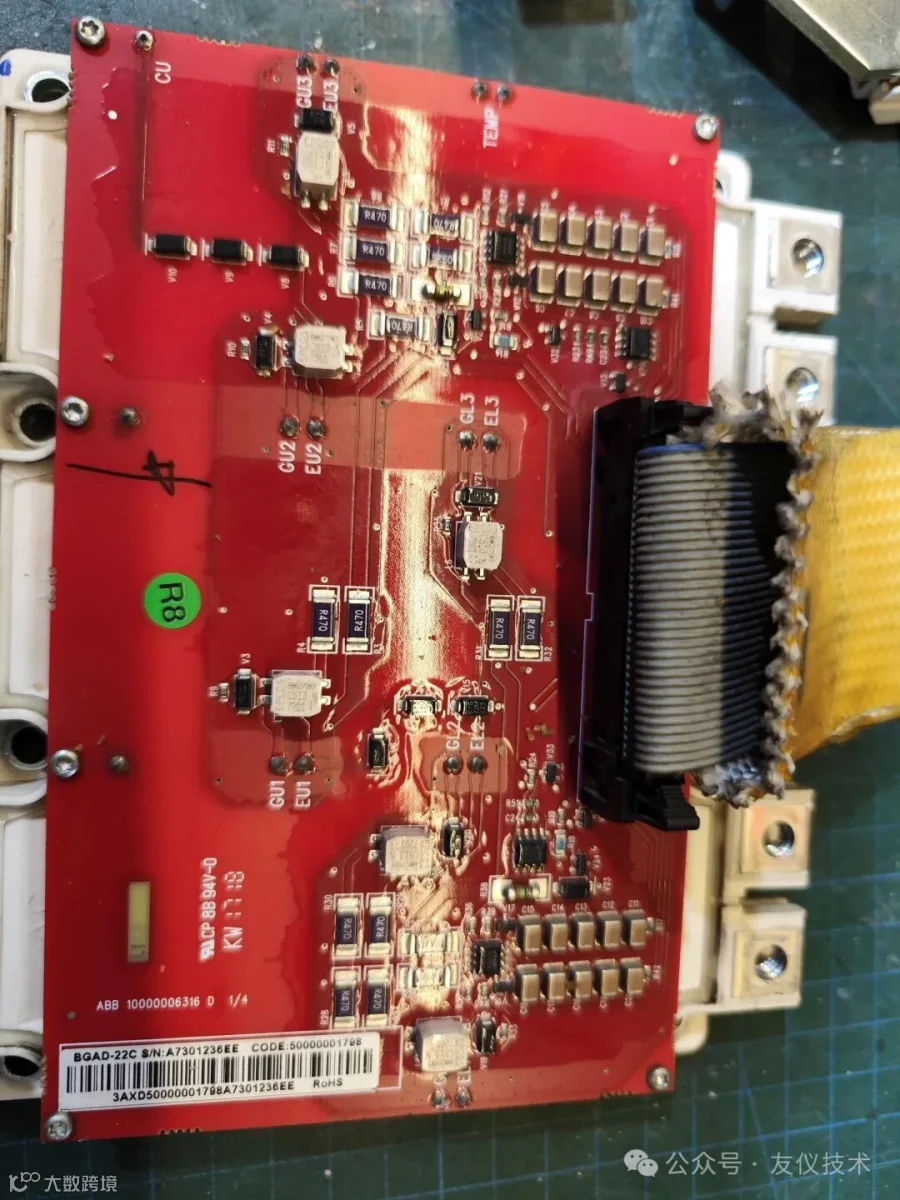

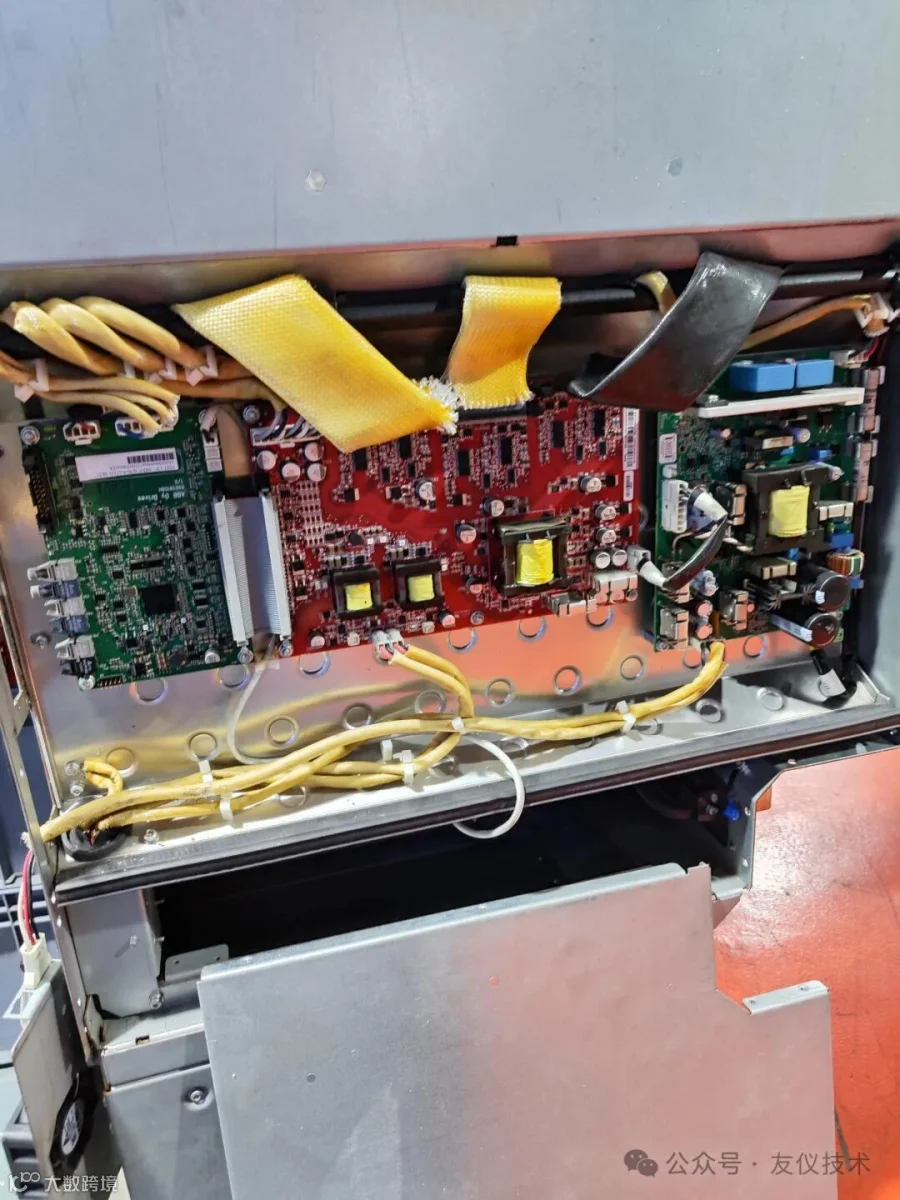

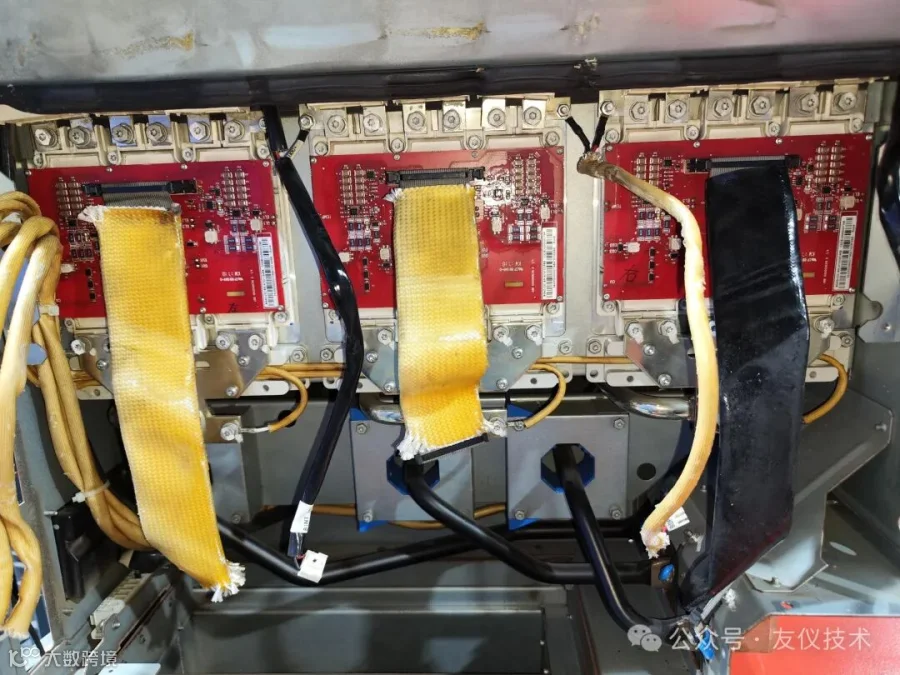

检测结果：驱动板坏、IGBT模块坏

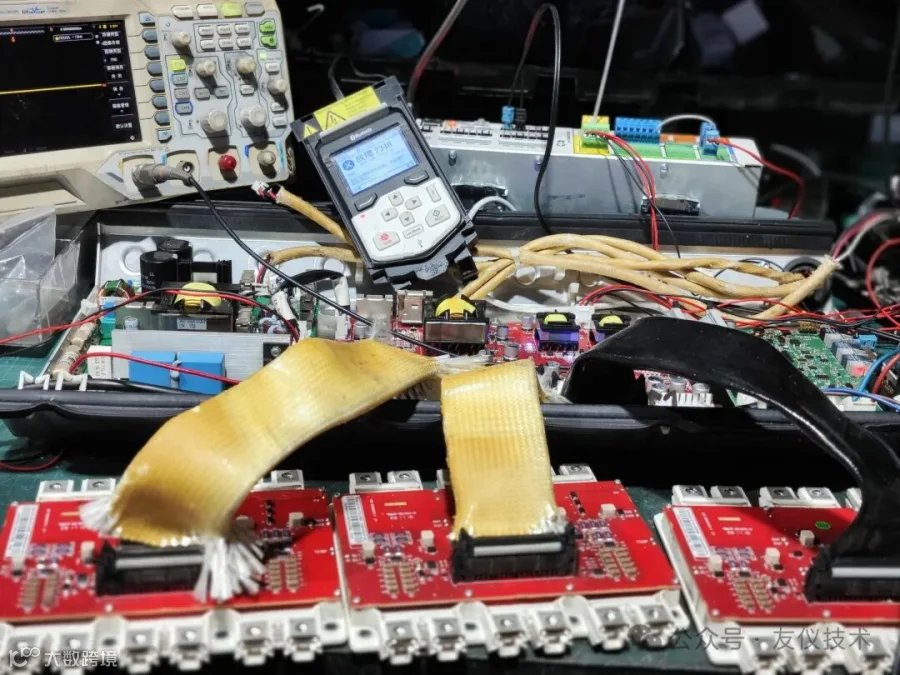

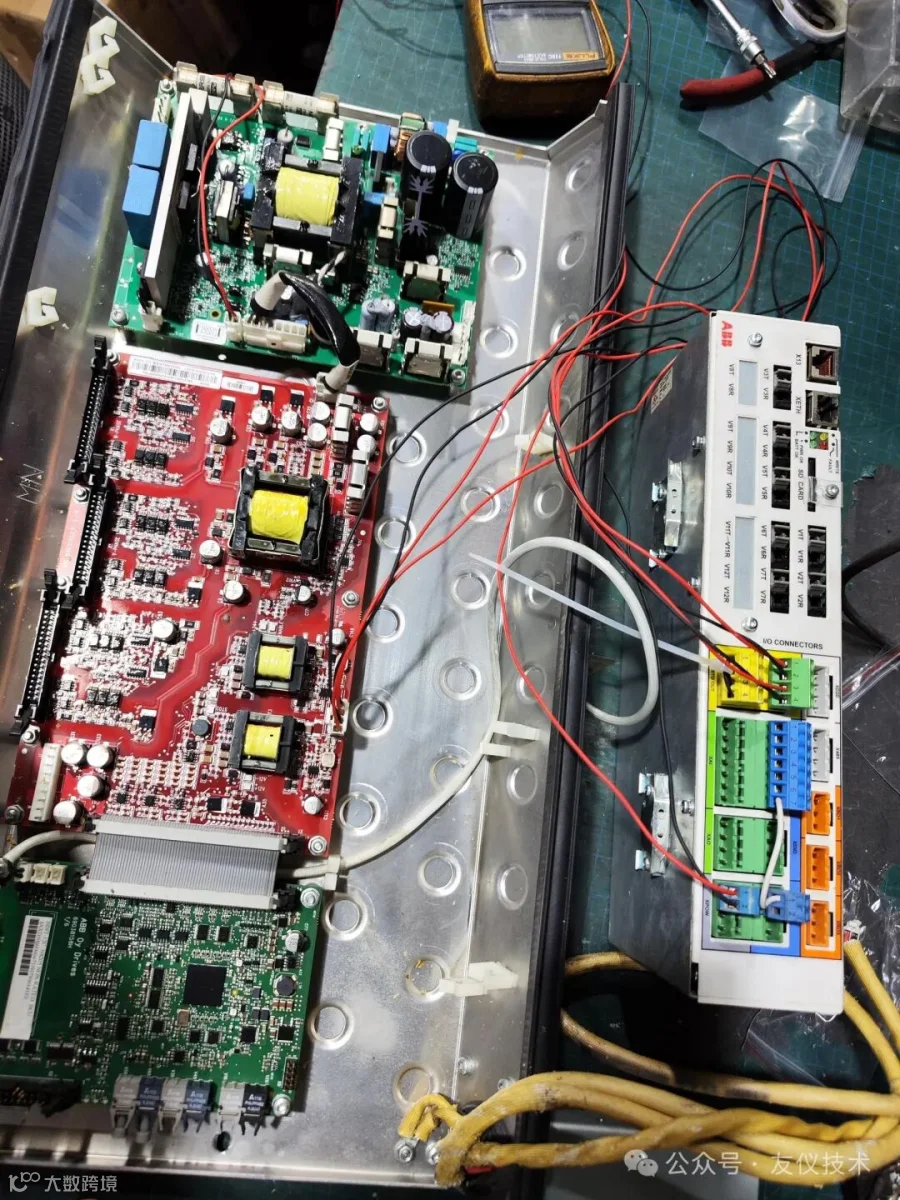

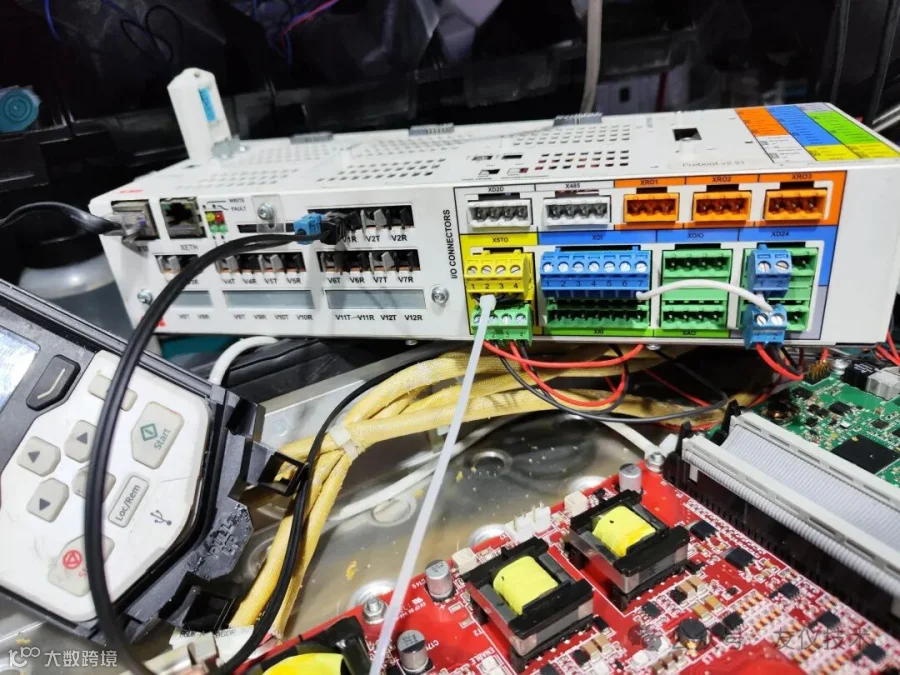

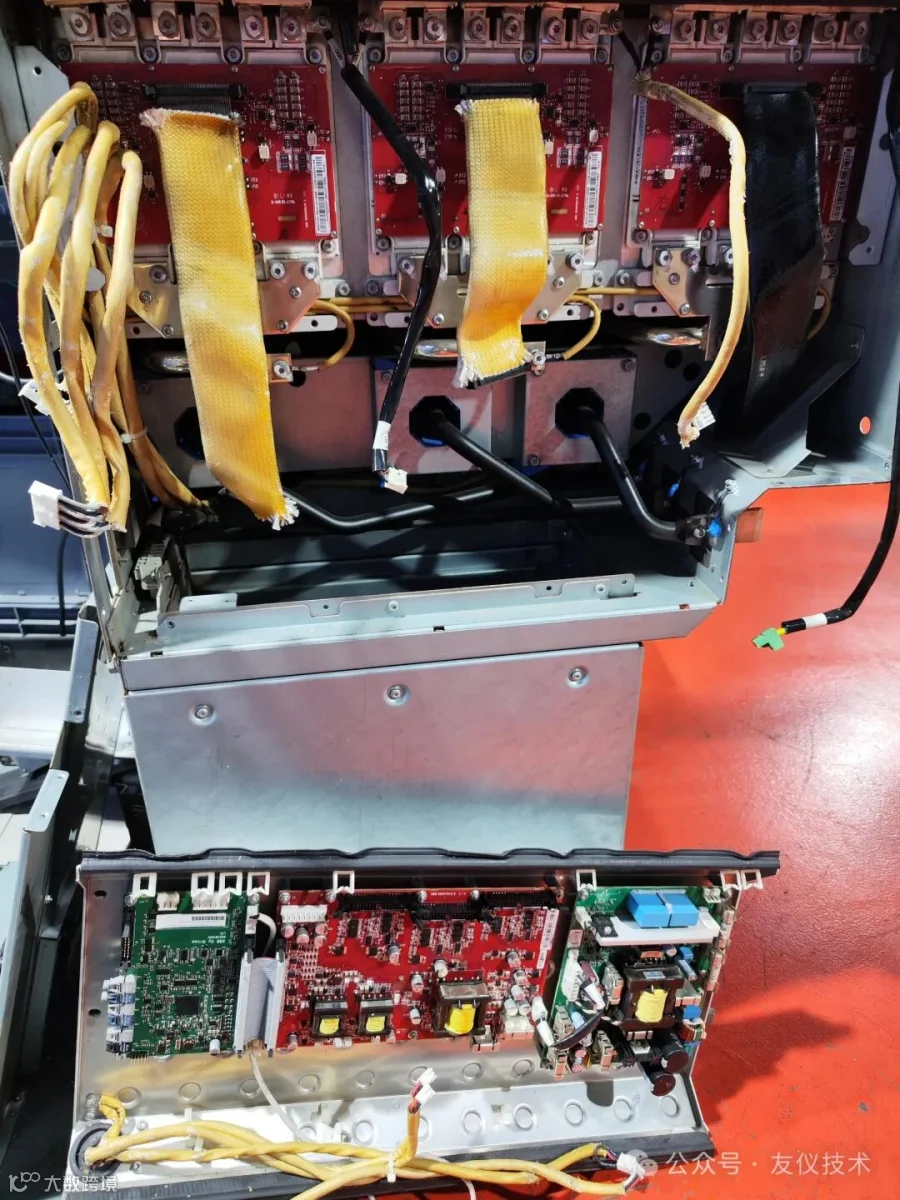

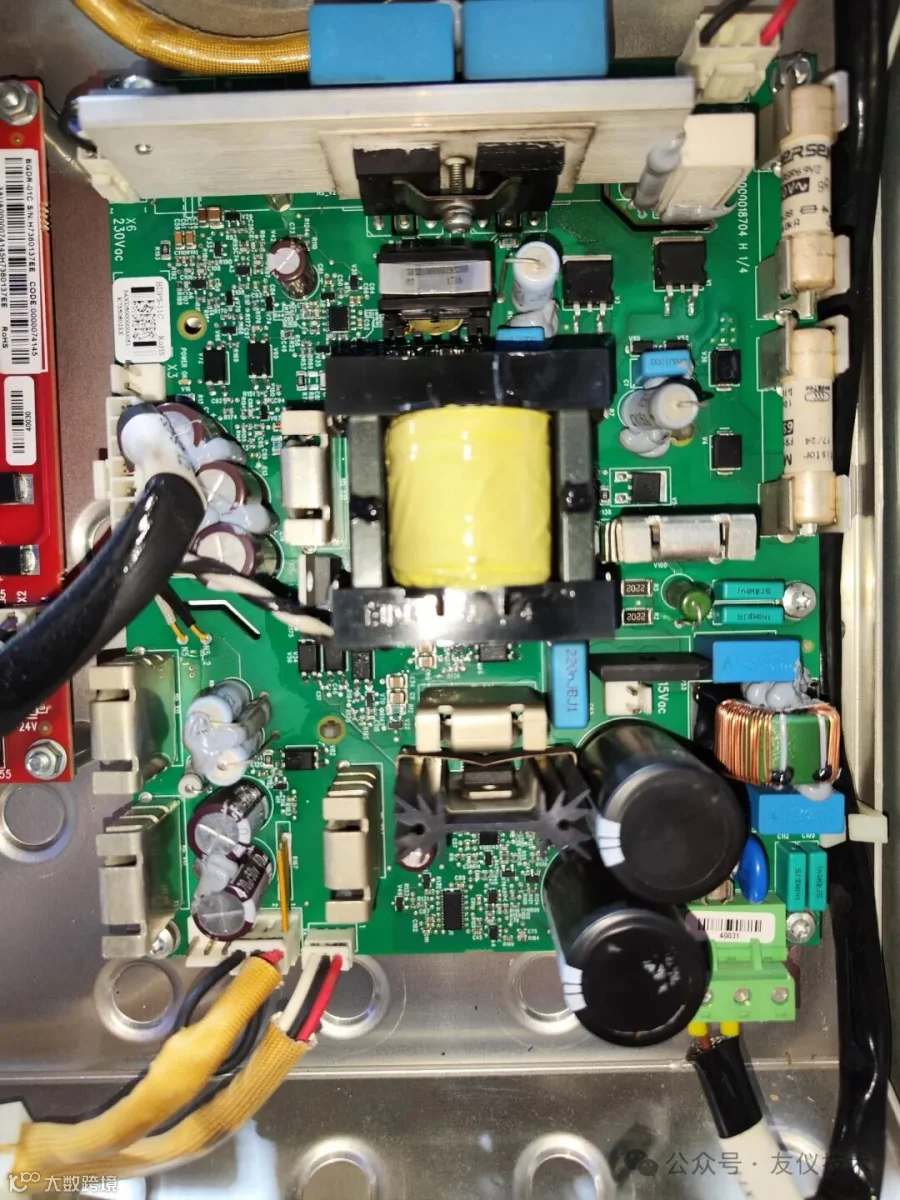

维修过程

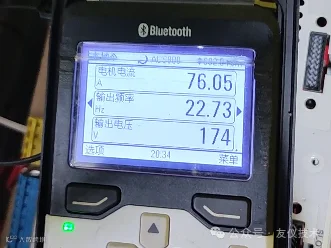

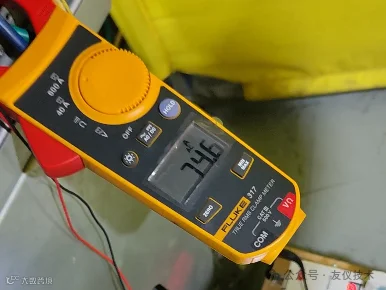

维修后试机
电机电流：76A
输出频率：22.73Hz
输出电压：174V
除送修外，我司还可到现场抢修
（▲点击跳转）
最快1小时恢复正常生产状态
用速度助力降本增效
02
ABB ACS880系列
常见故障处理
● 2340 短路：电机电缆或电机中出现短路，或者变频器内部损坏。
1.需要检查电机以及电缆线的绝缘；
2.简单确认变频器，不接电机，启动也报警2340；
● 2310 过流：输出电流超过内部故障限值。（一般默认为超过电机额定电流150%)
1.检查项目，负载是否过重；
2.初次使用，可能参数设置不当；
● 2330 接地故障：接地漏电或者三相输出严重不平衡。
1.外部故障 仔细检查电机和电机线绝缘；
2.内部故障 送修；
● 3210 过压：直流母线过压（中间电路直流过压）
1.供电是否正常；
2.上电报警过压，电源板损坏几率较大；
3.减速或者停机时过压；
风机水泵类，可能减速时间过短，或者变频器损坏。
天车冲压电梯类需要快速启停的，有制动单元，可能制动单元损坏。
● 3130 输入缺相：直流母线过压（中间电路直流过压）
1.外部故障，检查供电是否缺相；
2.内部故障，送修；
● 4290 故障 ：模块温度过高
● 42F1 故障 ：变频器IGBT温度过高
● 4310 故障：电源单元模块温度超过限制
● 4380 故障 ：不同的IGBT温差过大
● 7192 故障 ：制动IGBT过温
● A4A9 警告：变频器模块温度过高
● A4B9 警告：功率单元温度过高
● A4B1 警告：不同相的 IGBT 温差过大
● A4B2 警告：环境和传动模块PCB板之间的温差过大
● A4F6 警告：IGBT温度过高
● A79C 警告：制动IGBT过温
注意：警告类，还能运行，检查环境温度和内部温度，一般是变频器太脏了或者变频器周围环境过高，在运行一段时间内，警告未被解除，会报警过温故障并停机。
●无显示：
1.外部空开跳或者保险烧，一般为内部炸机，或者严重短路，不可再上电；
2.外部空开未跳，保险未烧，可能只是电源板坏；
03
ABB ACS880系列
特色故障报警代码
●风扇故障●
A581、A582、5080、5081
●自检不过●
上电后面板一直显示转圈圈的图标
进不去系统主界面
●存储卡故障●
FB11、FB12、FB13、FB14
