随着我国社会经济的高速发展，高压变频器在我国水泥、矿山、石化、电力等相关行业有了大量的应用，其所实现的软启动节能、变频节能等相关功能，有力提升和促进了电力生产节能降耗活动的能力和水平。
上个星期收到两台株洲南车的高压变频器功率单元，那么这个星期就推荐高压变频器功率单元维修案例。
高压变频器是利用电力半导体器件的通电作用将工频电源变换为另一频率的电能控制装置。随着现代电力电子技术和微电子技术的迅猛发展，高压大功率变频调速装置不断地成熟起来，原来一直难于解决的高压问题，近年来通过器件串联或单元串联得到了很好的解决。
维修过程：
技术收到高压变频器功率单元后，测量IGBT，检查IGBT没有明显损坏。然后拆开机器检查内部电路板以及电容等器件，发现没有明显损坏。

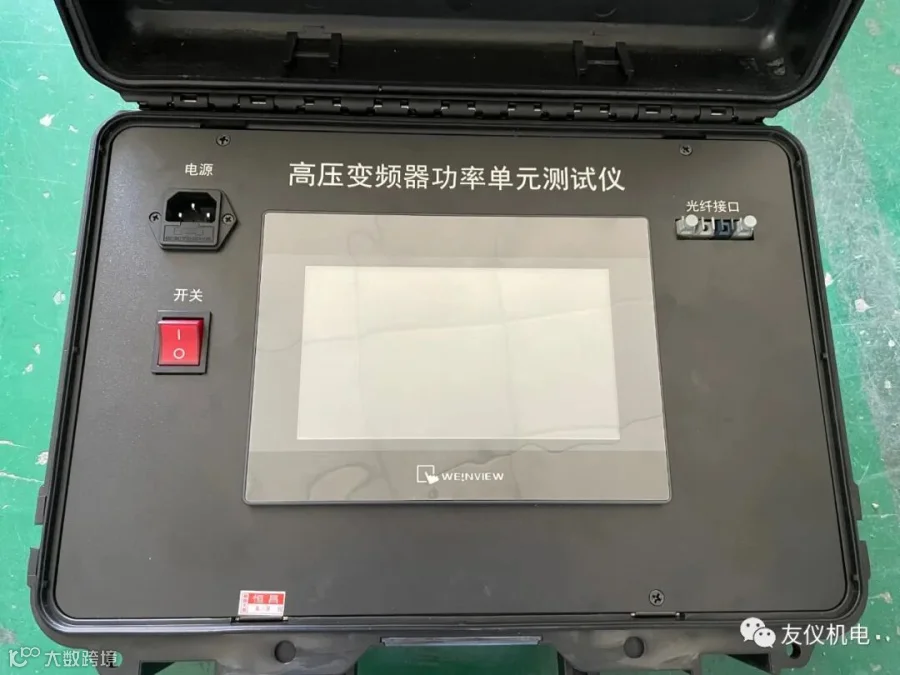

随后通电测试，通电用高压测试软件连上高压单元后发现有报警，一台报警过电压，一台报警过电流。
将驱动板、电源板及主板拆下单独测试，发现电流检测电路电压检测不准，驱动电路损坏，输出波形不对。
然后技术将驱动板修复。

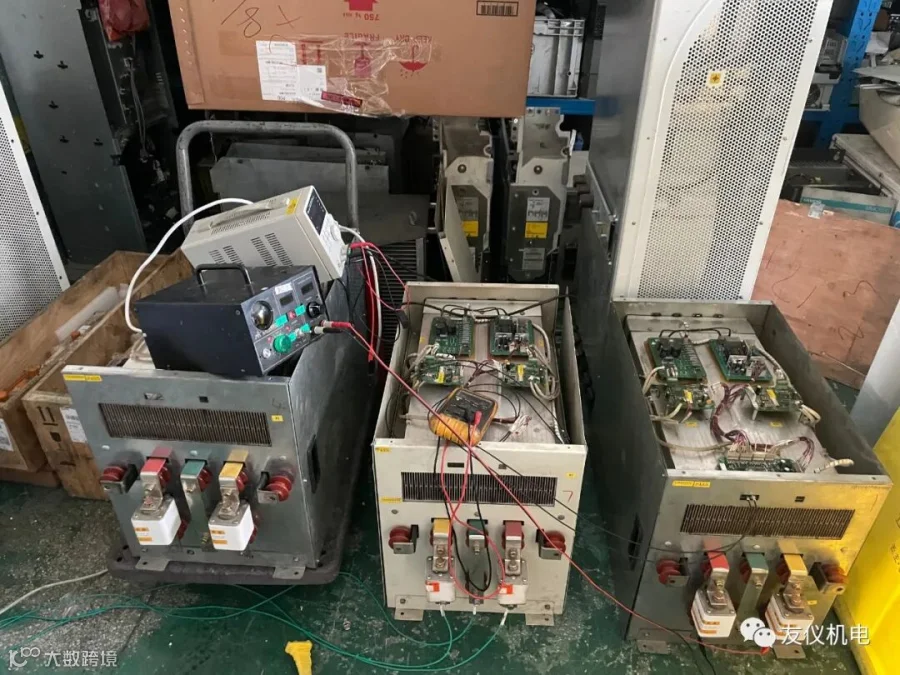

修复后装回机器测试，在整机输出电压500v，电流50a的情况下测试，
试机3小时后无问题，确认修复完成，发货。
干货分享：
目前各高压变频器厂家一般都为自己的产品设置了完善的保护功能，以确保自己的产品能够有较高的可靠性。这保护配置中就含有过电压保护功能，当高压变频器在运行中万一遇到特殊情况，发生电压超过最高允许值时，能够尽量避免变频器的损坏。
如下是主要对变频器中间直流回路过电压的处理方法进行分析：
（1）在变频器电源的输入侧增加隔离变压器或电抗器，可以有效缓解因厂用电系统受到冲击、雷电波浸入而对变频器正常运行所造成的不稳定影响。
（2）结合实际运行情况，在得到变频器生产厂家认可的情况下，适当改变设置参数，限定变频器调节速率，防止负载向变频器回馈能量。
（3）适当增加中间直流回路中的电容容量，以达到削峰填谷的作用。另外还要做好备品备件的储备，对于已投运一定年限的变频器，如发现有老化痕迹的模块，要有计划地进行分批更换，以增加变频器运行的可靠性。
（4）在条件允许的情况下，压在任何情况下都能维持在6.3KV左右。另外还可将变频器移相变压器分接头接在+5%位，以适当降低功率模块输入电压。
（5）提高变频器控制电路的可靠性和抗干扰性，减少误报警情况的发生。
（6）变频器多余能量泄放回路电阻的选择要匹配。考虑到电阻工作的稳定性，可以选择功率稍大一点的。
维护保养：
高压变频器一般的安装环境要求：最低环境温度-5℃，最高环境温度40℃。大量研究表明，高压变频器的故障率随温度升高而成指数的上升，使用寿命随温度升高而成指数的下降，环境温度升高10℃，高压变频器使用寿命将减半。
此外，高压变频器运行情况是否良好，与环境清洁程度也有很大关系。夏季是高压变频器故障的多发期，只有通过良好的维护保养工作，才能够减少设备故障的产生，请用户务必注意。
在夏季高压变频器维护时，应注意变频器安装环境的温度，定期清扫变频器内部灰尘，确保冷却风路的通畅。加强巡检，改善变频器、电机及线路的周边环境。检查是否紧固，保证各个电气回路的正确可靠连接，防止不必要的停机事故发生。
