OTC焊机
常见故障维修方法
-案例：VRTP400-

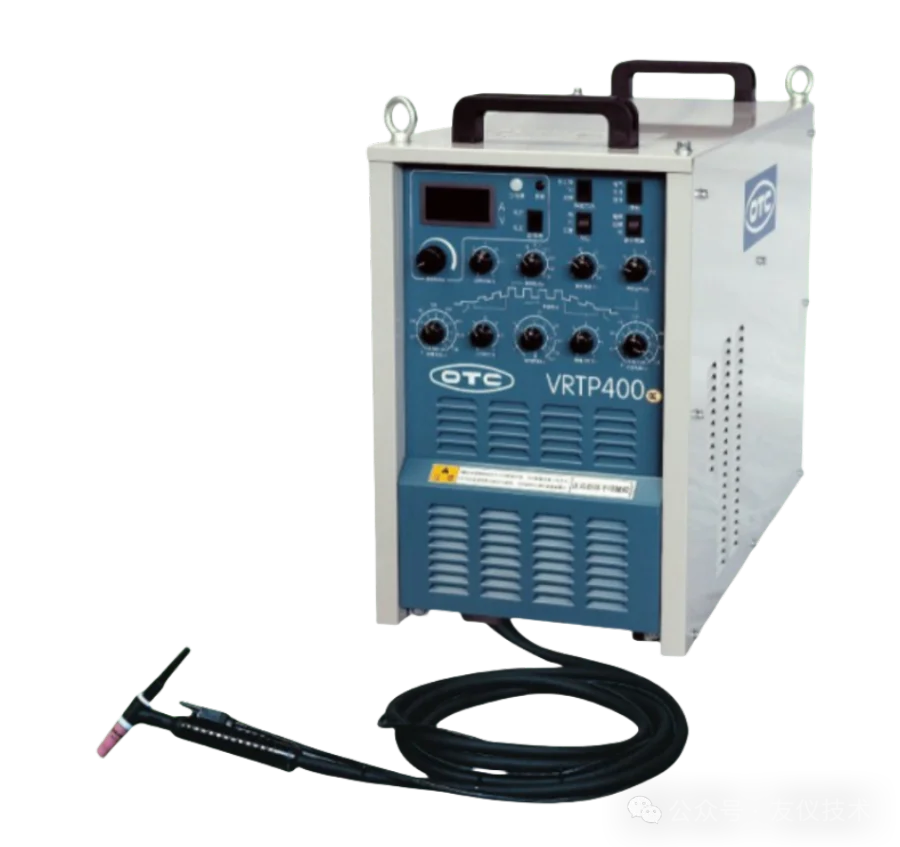

VRTP-400焊接机是OTC一款具备脉冲模式功能，可以根据工件的形状实现最佳焊接，高频发生电路实现稳定的瞬时起弧的焊机，OTIG焊接的最小输出电流为4A，OTIG焊接时，设有无焊接而气体持续流通超过2分钟时自动停气的安全功能，遥控盒自动识别功能，设有输入过电压保护电路、输入低电压保护电路、输入欠相保护电路，内有防触电功能(用基板上的开关切换)，适合在潮湿、高空、狭窄等场合的焊接作业。标准构成：
焊接电源 |
VRTP-400 |
| 水冷TIG焊枪 | AW-18 |
| 氩气流量调整器 | AF-18 |
| 电缆线 | BAB-3501 |
常见故障一
主电源指示灯（PL1）不亮，开启电源开关，数字显示表亮灯，开启电源开关，数字显示表无任何显示，风机不工作。
故障、异常原因:
1、指示灯(PL1)故障
2、未开启配电箱的开关
3、输入电缆连接不牢靠
处 置：
1、检查指示灯ＰＬ１
2、检查配电箱
3、检查输入电缆
处理技巧：
1、检查指示灯ＰＬ１
2、检查配电箱
3、检查输入电缆
常见故障二
开启电源开关但数字显示表无任何显示，主 电 源 指 示 灯(PL1)不亮，二氧化碳保护焊机。
故障、异常原因:
控制电路故障
处 置：
检查、更换线路板 P30110Q 或P30110P
常见故障三
不送丝
故障、异常原因
1、送丝机侧控制电缆接触不良、断线
2、电机控制电路故障
3、滤波电路故障
技术求发展
处理技巧
1、检查、更换插座、电缆
2、检查、更换线路板 P30110Q
3、检查、更换线路板 P30110R
4、检查电流霍尔元件 CT2
常见故障四
按焊枪开关但无气体流出，按检气按键也无气体流出，按检气按键有气体流出。
故障、异常原因
1、气瓶阀门未开(关闭)
2、气瓶压力不足
3、气体电磁阀ＳＯＬ故障
处理技巧
1、打开阀门
2、检查气体压力
3、检查送丝机上的电磁阀 SOL
4、检查线号 151、152
常见故障五
按焊枪开关有气体流出,但无空载电压
故障、异常原因:
1、逆变主电路故障
2、控制电路故障
处理技巧：
1、关闭电源与售后维修服务商联系
2、检查、更换线路板 P30110P 或P30066S
常见故障六
供气不停
故障、异常原因:
1、检气ＬＥＤ亮灯
2、气体电磁阀ＳＯＬ故障
处理技巧：
1、按检气按键停止检气
2、检查送丝机上的电磁阀 SOL
常见故障七
无法设定电流、电压
故障、异常原因:
1、控制电路故障
2、滤波电路故障
3、遥控盒故障
4、电压检测异常
处理技巧：
1、检查、更换线路板 P30110P
2、检查、更换线路板 P30110R
3、检查及更换电缆、插座、遥控盒本体。
4、检查线路板 P30110P 的 CN5 连接状况
-END-
