英威腾变频器常见故障与解决方法
-案例分析-

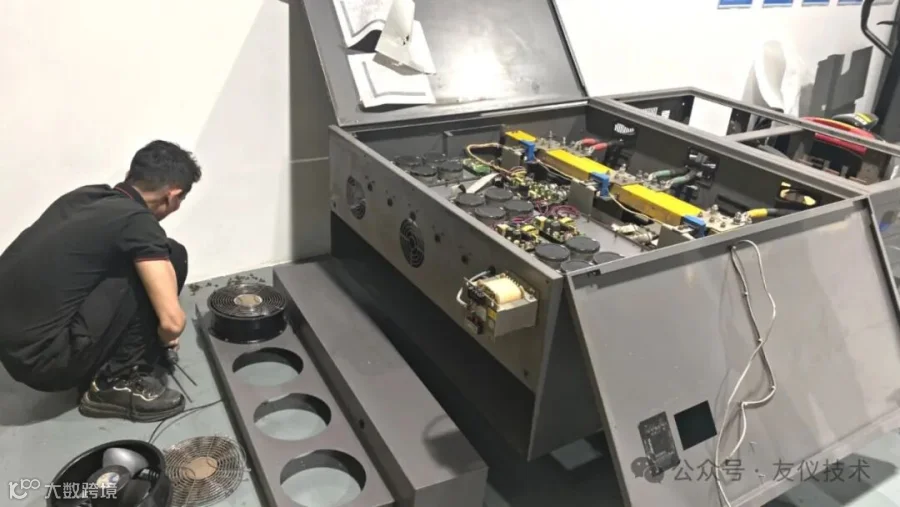

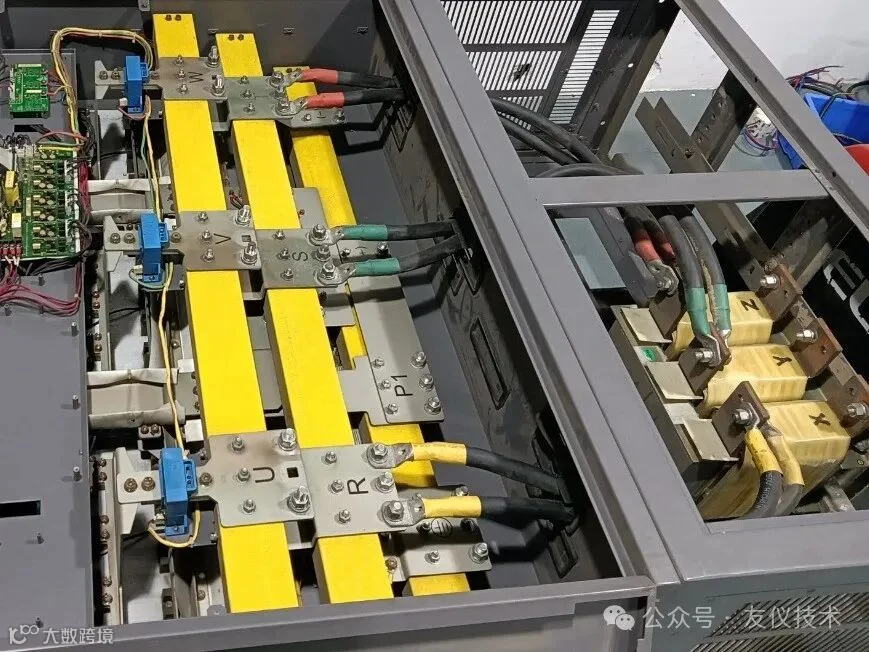

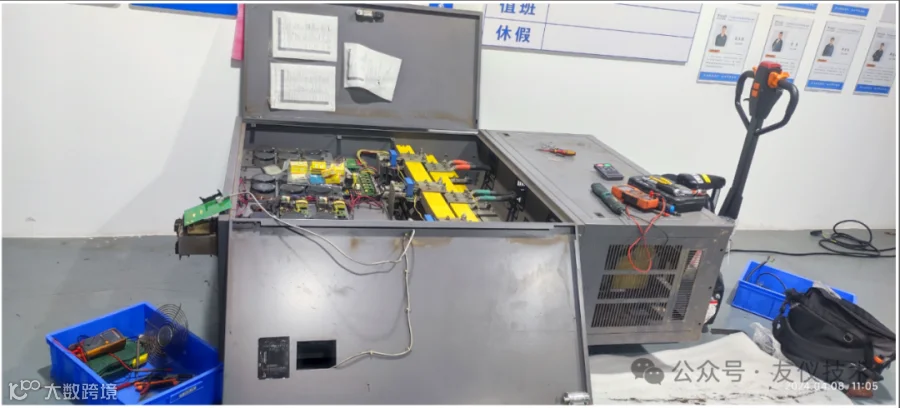

近日，紧急维修一台英威腾500KW变频器，

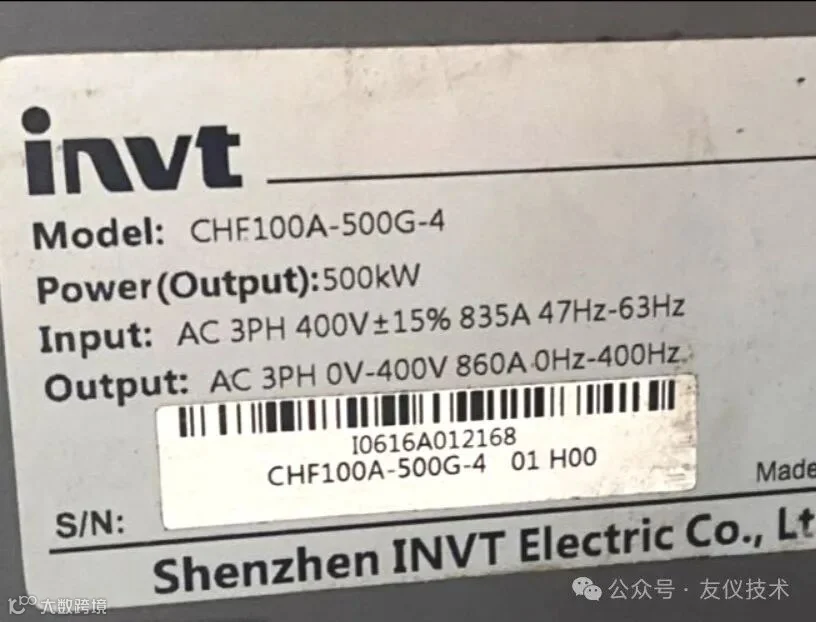

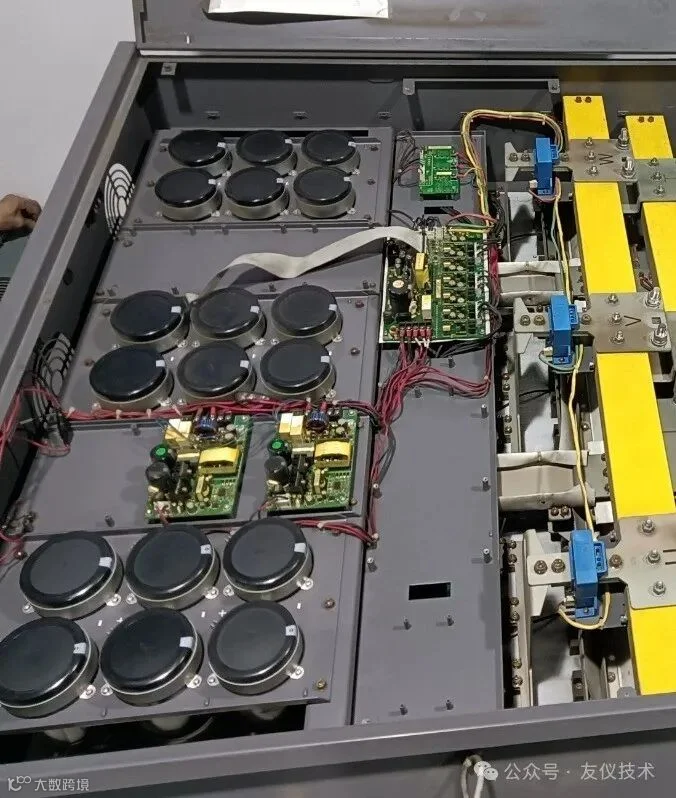

型号：CHF100A-500G-4
故障现象：不启动，面板无显示
造成产线被迫停产，影响了生产效率
01
泵和风机控制：该变频器可根据实际负载需求自动调整电机转速，实现精确的流量和压力控制，广泛应用于供水系统、暖通空调系统等。
制造业:在各种生产设备中，使英威腾CHF100A 频器可以实现精确的运输、搬运和加工控制，提高生产效率和产品质量。
矿山和冶金行业：该变频器可适应恶劣的工作环境，用于提升机、风机、输送机等设备的控制，具备高扭矩、高可靠性的特点。
建筑业：在电梯、卷闸门、空调系统等设备中，英威腾CHF100A 变频器可以实现平稳、高效的运行控制，提升设备的安全性和舒适性。
02
逆变单元故障（OUT)
此故障包括OUT1、OUT2、OUT3，它们分别代表逆变单元U相、V相、W相故障。此故障一般只出现在驱动光耦使用PC929的机器中，代表驱动板有1270系列、1290AV03、1250AVS系列、1258AVS系列等。
电流检测故障（ITE)
此故障相对比较简单，一般都是电流检测电路发生故障导致。目前英威腾主要使用的电流检测电路有两种形式：霍尔传感器检测和7840光耦隔离检测。
POFF故障
显示POFF故障一般情况只有三种原因：
（1）机器检测到的直流母线电压严重偏低。
（2）缺相信号异常。
（3）220V机器电压等级参数设错。
OU过压故障
OU故障分为加速运行过电压、减速运行过电压、恒速运行过电压。它们分别对应的故障代码是OU1，OU2，OU3。
SPO输出缺相故障
输出缺相故障一般有两种原因：
（1）某相电流检测电路异常；
（2）某相驱动电路异常。
过流OC故障
过流OC故障分为3种，即OC1、OC2、OC3，其中OC1表示加速运行过电流，OC2表示减速运行过电流，OC3表示恒速运行过电流。
UV故障
UV故障是变频器在运行（含加速恒速减速）中，DSP检测到母线电压偏低导致。可能的原因有两种：
（1）母线电压检测电路故障：即实际的母线电压正常，但母线电压检测电路本身故障造成。
（2）母线电压低于欠压点：即实际的母线电压低于电压等级对应的欠压点后导致故障。
OL1与OL2故障
OL是通过软件比较计算后报出的保护电机或变频器的故障，都属“软”故障，可以通过调试解决，一般不涉及维修。
OL1可能是：
（1）电网电压过低；
（2）电机额定电流设置不正确，偏大偏小都可能导致；
（3）电机堵转或负载突变过大；
（4）大马拉小车。
OL2可能是：
（1）加速太快；
（2）对旋转中的电机实施再启动；
（3）电网电压过低；
（4）负载过大。
SPI故障
SPI是输入缺相检测故障，一般在上电时如果缺相的话会跳此故障，运行中缺相的话会跳UU故障，UU前面已经说过。造成的原因可能是：
（1）在输入缺相保护打开的状况下，输入电源缺相；
（2）在输入缺相保护打开的状况下，输入缺相检测电路故障。
OH过热故障
OH是过热故障，通过检测热敏电阻阻值变化来输出故障。OH1：整流模块过热、OH2：逆变模块过热。跳故障的原理一样，都是用热敏电阻的温度特性引起阻值变化后，通过DSP比较计算进行故障输出。造成故障的原因：
（1）风扇不转或风量减小，造成模块或散热器温度过高；
（2）风扇运转正常，散热器风道被杂物堵住，造成模块或散热器温度过高；
（3）温度电阻失效（短路），造成故障。
BCE故障
BCE是制动单元故障，通过检测制动管CE间的电压（即Vce电压）来判断故障。可能造成的原因有：
（1）外部制动电阻阻值偏小；
（2）制动管Vce或Vbe有击穿现象；
（3）制动管Vce检测电路故障。
EF、CE故障
EF为外部故障，使用外部端子故障输入时，通信发生问题或误动作造成。CE为通信故障，使用通信协议远程控制时，通信短线或误指令造成。
TE故障
TE为电机自学习时故障。造成原因如下：
（1）电机容量与变频器容量不匹配；
（2）电机额定参数设置不当；
（3）自学习出的参数与标准参数偏差过大；
（4）自学习超时。
EEP故障
EEP为EEPROM读写故障，与EPROM通信时中断或乱码，一般为EPROM损坏导致。
PIDE故障
PID反馈短线故障，外接PID设备反馈短线或PID反馈源消失导致。
03
1、连接松动或组件损坏
如果您的英威腾变频器性能不稳定，则可能是连接松动和组件损坏，或是老化的原因。连接松动的代表性原因是振动和热循环，这可能导致危险的电弧放电。输出端的电弧往往会损毁其他组件从而导致过流故障。
在这种情况下，需要定期检查部件是否有电容器膨胀或泄漏、风扇损坏、散热器问题、电路板上的腐蚀或损坏痕迹。
2、使用错误的电机或机器
将英威腾变频器连接到不兼容的电机会导致其性能随着时间的推移而降低性能，如果连接的机器超出驱动器的限制，可能会导致英威腾变频器变热。
要始终参考您的用户手册，以确认您要控制的电机或机器的兼容性。当您不确定将英威腾变频器连接到正确的机器时，请向经验丰富的英威腾变频器技术人员寻求帮助
务实创新
共赢发展
3、高总线故障
这是英威腾变频器中的常见故障。它通常是由外部因素引起的，例如交流线路电压出现瞬时尖峰或机器惯性产生检修负载时。该负载继续以高于电机推荐速度的速度旋转，从而导致英威腾变频器采取保护措施。
在这种情况下，请确保您工厂的交流电源一致。还可以调整减速时间，以匹配负载能力。但是，如果您的工厂需要快速减速，您可以使用动态制动或添加可再生功率控制电路。
