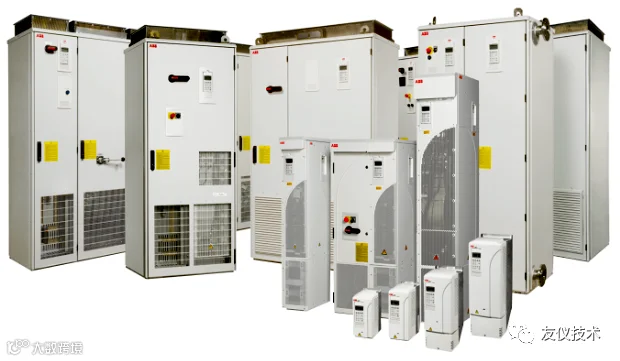

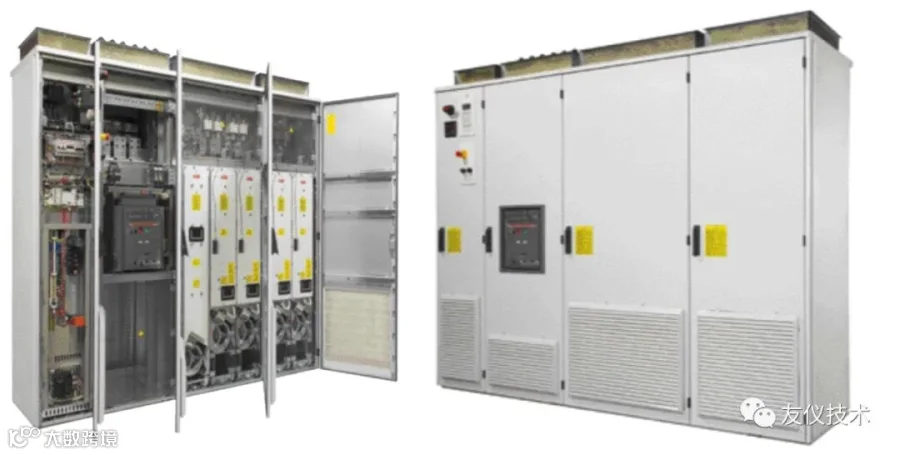

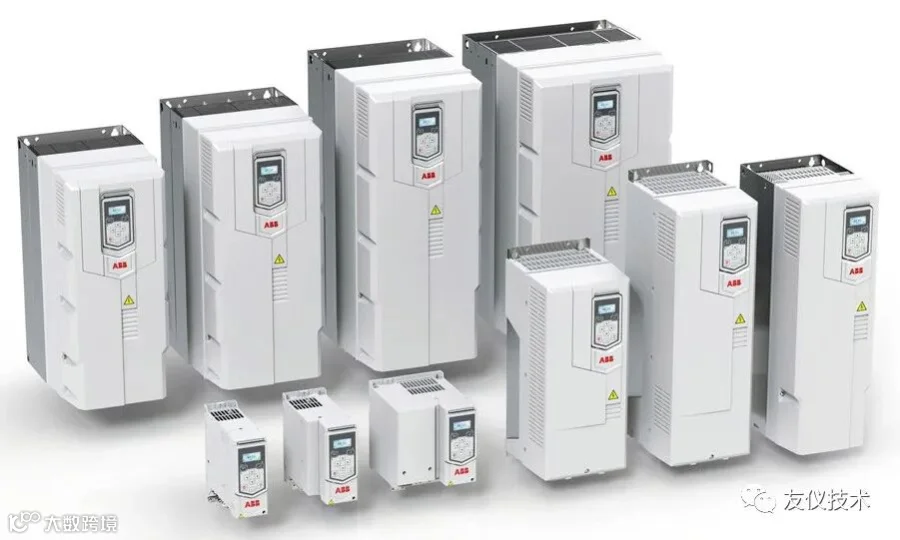

ABB ACS800系列变频器是一种高性能、适应性广的交流变频器，具有广泛的应用场合、先进的技术、强大的启动转矩、自动启动、磁通优化、可靠性和稳定性以及人性化的用户界面等优点，广泛应用于各种工业领域，如电力、石化、冶金、建材等。可以控制各种类型的电动机，包括交流异步电动机、交流同步电动机、直流无刷电动机等。

在电力领域，ACS800系列变频器可以用于发电厂、变电站、配电所等场所，用于控制电力设备的运行速度和转速。在石化领域，它可以用于控制泵、风机等设备的运行，提高生产效率和产品质量。在冶金领域，它可以用于控制轧机、连铸机等设备的运行，提高生产效率和产品质量。在建材领域，它可以用于控制窑炉、搅拌机等设备的运行，提高生产效率和产品质量。

然而ABB ACS800系列变频器使用过程中，也常会出现一些问题，影响设备正常运行，例如常见故障：

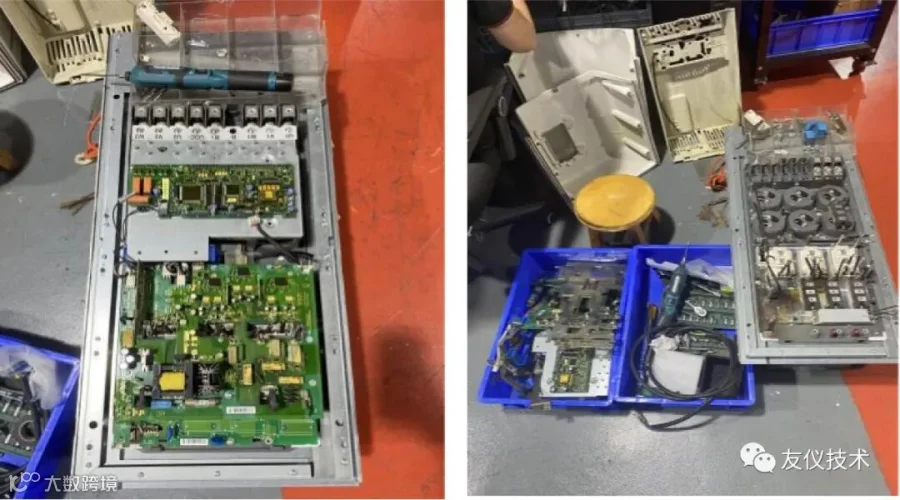

1.逆变模块损坏：通常是由于电机或电缆损坏及驱动电路故障引起。在修复驱动电路之后，测驱动波形良好状态下，更换模块。在现场服务中更换驱动板之后，须注意检查马达及连接电缆。在确定无任何故障下，才能运行变频器。

2.上电无显示：通常是由于开关电源损坏或软充电电路损坏使直流电路无直流电引起，如启动电阻损坏，操作面板损坏同样会产生这种状况。

3.显示过电压或欠电压：通常由于输入缺相，电路老化及电路板受潮引起。

4.显示过电流或接地短路：通常是由于电流检测电路损坏。如霍尔元件、运放电路等。

5.电源与驱动板启动显示过电流：通常是由于驱动电路或逆变模块损坏引起。

6.空载输出电压正常，带载后显示过载或过电流：通常是由于参数设置不当或驱动电路老化，模块损坏引起。

7.外部环境引发的故障，如工作环境温度、振动、潮湿、电磁感应干扰、电源异常、雷击、感应雷电、振动和噪声等。

这些故障可能会影响变频器的正常运行，需要及时排查和修复。对于不同的故障，应采取不同的解决方案。如果无法自行修复，建议联系专业技术人员进行维修。

案例分享

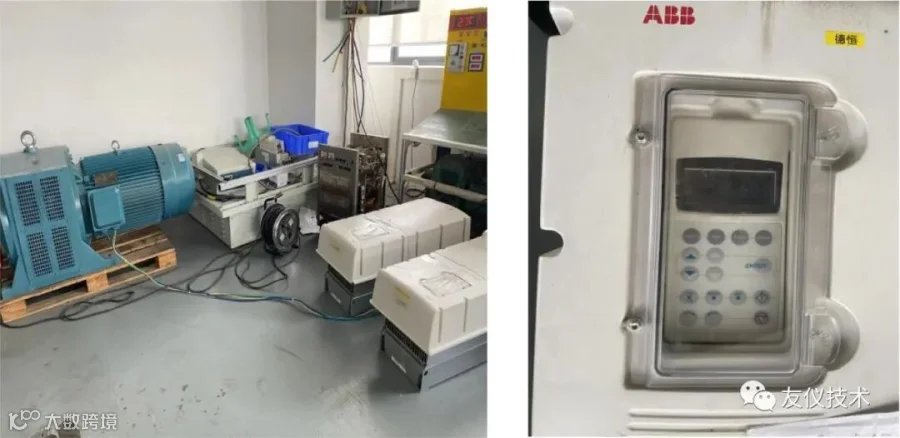

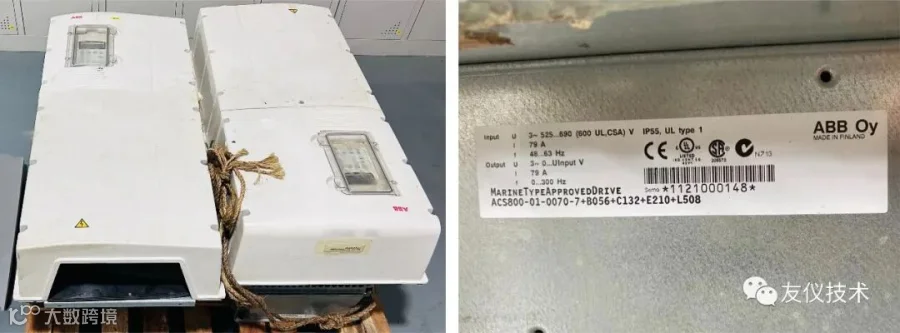

这2台型号ACS800-01-0070-7的变频器，1台运行中经常跳停，报过温报警。

分析处理：由于这台变频器前期运行正常，过温报警跳停一般只有变频器长期满负苛运行，不能充分散热引起，检查电机负载情况正常，但拆下变频器检查时发现其散热片上的积尘很厚，严重妨碍了变频器的散热性能，对积尘充分吹洗保养后，变频器工作恢复正常。

由例可见我们对变频器的维护并不复杂，一些常规的小问题并不是变频器本身，而是我们对其的运行环境没重视，通常烧坏变频器的也是在这些环境没保证的前提下，其内部元器件加快老化引起的。因此我们在平时做维护时应特别检查变频器的工况，包括周围环境保持无尘、无水、无腐蚀及恒温等，如果环境无法改变，定期的为变频器做保养就是非常必要的。

另外1台DCS控制的变频器，操作员设定30Hz运行频率开启后发现电机实际转速很慢，甚至跳停。

分析处理：由于原来控制是正常的，说明原外部接线及控制方式应没问题，检查变频器故障代码是过流及过载，可能的原因是负载过大，根据现场得到的反馈是电机没问题，由于工艺的变化至使变频器负苛加大，检查变频器电流限定均正常，在试运行中查看运行参数发现输入开关量、模拟量数据也均属正常，但输入模拟量约为30Hz时，输出频率上不去，明显变频器启动带负苛能力差，调整U/F曲线以提高启动低频时的电压设置后故障排除。
