导读:尼科尔斯图(Nichols Plot/对数幅-相图)由美国控制工程师‌尼科尔斯‌(Nathaniel B. Nichols)在20世纪40年代提出,是伯德图与奈奎斯特图的综合与优化,特别适合工程人员进

尼科尔斯图

尼科尔斯图(Nichols Plot/对数幅-相图)美国控制工程师‌尼科尔斯‌(Nathaniel B. Nichols)在20世纪40年代提出,是伯德图与奈奎斯特图的综合与优化,特别适合工程人员进行‌控制器参数整定‌,是控制工程频域常用工具

1. 定义与坐标系

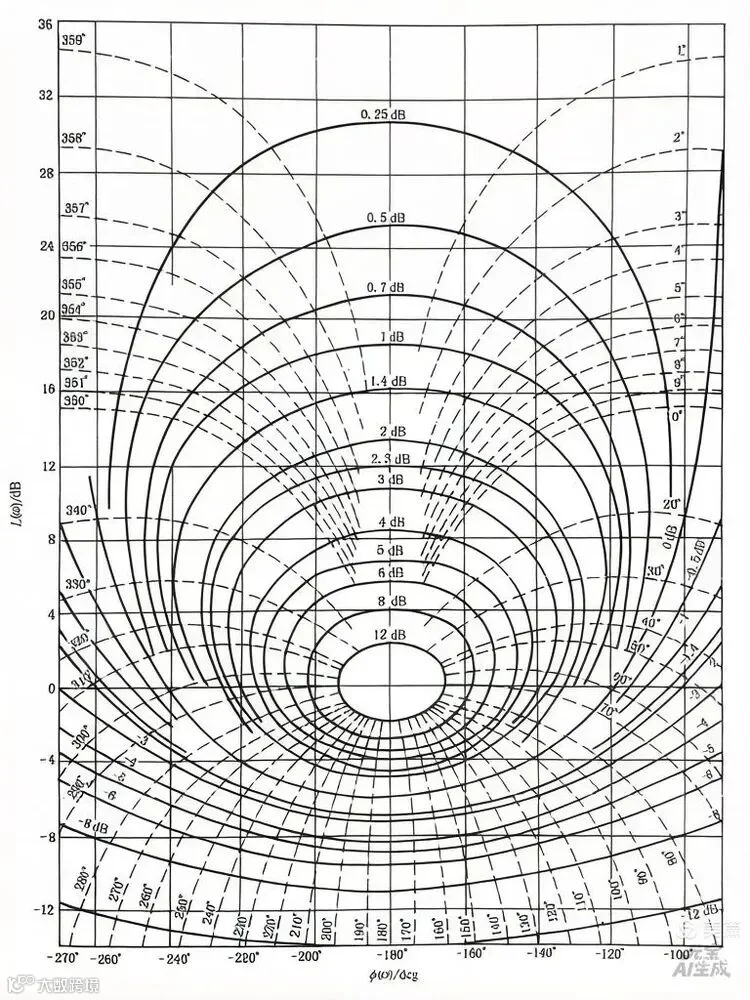

单图整合幅频与相频:纵轴对数幅值(dB),横轴相位角(°,线性分度);频率ω为参变量(沿曲线变化,不直接标轴)。
标准图附带M轨迹(闭环等幅值)、N轨迹(闭环等相位);临界点对应奈奎斯特的(-1,j0),即(0dB, -180°)。
把伯德双图合并,把极坐标的M/N圆映射到对数幅-相平面。

2. 常用用途

直观判断系统稳定性‌

参考点:‌(-180°, 0dB)‌。这是闭环系统临界稳定的点。
‌增益裕度‌:当相位为 -180° 时,若增益曲线在 0dB 下方,系统稳定,两者差值即为增益裕度(单位:dB)。
相位裕度‌:当增益为 0dB 时,若相位曲线在 -180° 上方,系统稳定,两者差值即为相位裕度(单位:度)。
例如:若在 -180° 相位处,增益为 -9.6dB,则增益裕度为 9.6dB;若在 0dB 增益处,相位为 -147°,则相位裕度为 33°。‌‌
稳定性评估:直接读增益裕度、相位裕度;曲线接近(0dB,-180°)的程度代表稳定风险。

预测闭环系统性能‌

通过叠加的“等M圆”,可直接读取闭环系统的‌谐振峰值‌(反映超调量)和‌带宽‌(反映响应速度)。

闭环频响直读:开环曲线与M线切点→谐振峰值Mr、谐振频率ωr;与特定M线交点定带宽。

例如:若开环曲线与“等M=3dB”圆相切,说明闭环系统最大超调量约为 3dB(约 25%)。‌‌

‌指导控制器参数整定‌

设计PID控制器时,可通过调整比例(P)、积分(I)、微分(D)参数,观察尼科尔斯图上曲线的移动。

目标:让开环曲线在穿越 0 dB 线时,保持约 -20 dB/dec 的斜率,并确保有足够的相位裕度(通常 > 45°),以实现“又快又稳”的响应。‌‌

校正设计:直观调整增益/相位补偿,把曲线推到安全且满足性能的区域;适合最小/非最小相位系统、带时滞的LTI系统。

尼科尔斯图是控制工程师手中“‌设计沙盘‌”——它将开环特性与闭环性能直接关联,让参数调整从“试错”走向“可视优化”。可通俗的理解为:‌一张能告诉您“调哪个旋钮、能带来什么效果”的控制地图‌。在实际工程中,它与PID控制器配合使用,能高效实现系统“稳定、快速、精准”的目标。‌‌

3. 绘制步骤

求开环频率特性G(jω),在多个ω下算 |G(jω)|(dB)和∠G(jω)(°)
在尼科尔斯坐标纸上逐点描出并连成光滑曲线。
叠加标准M/N网格,读取闭环性能与稳定裕度。
举题:考虑典型单位负反馈系统,做出尼科尔斯图。

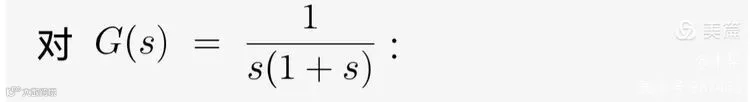

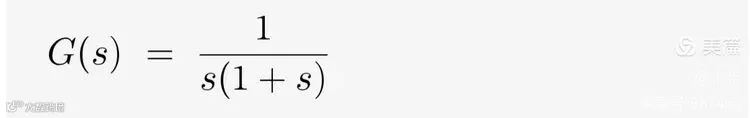

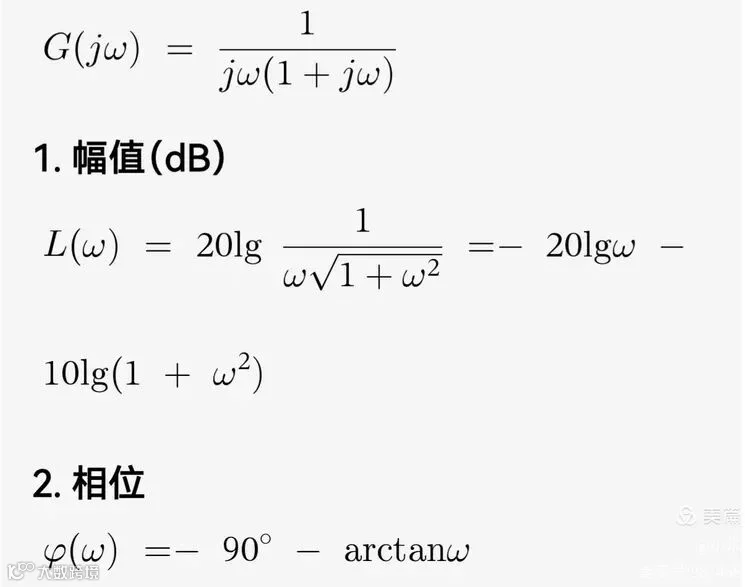

步骤1: 写出频率特性

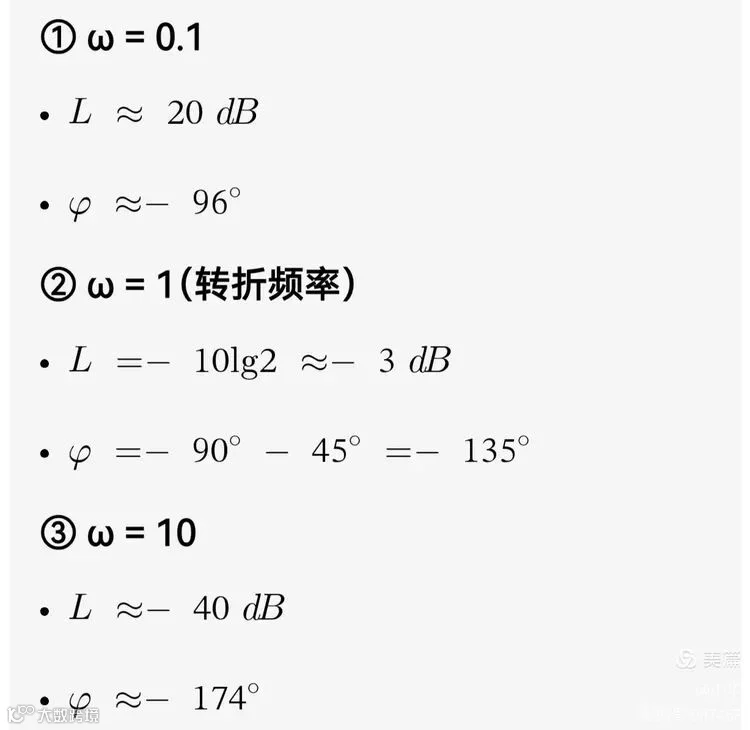

步骤2:算 3 个关键点

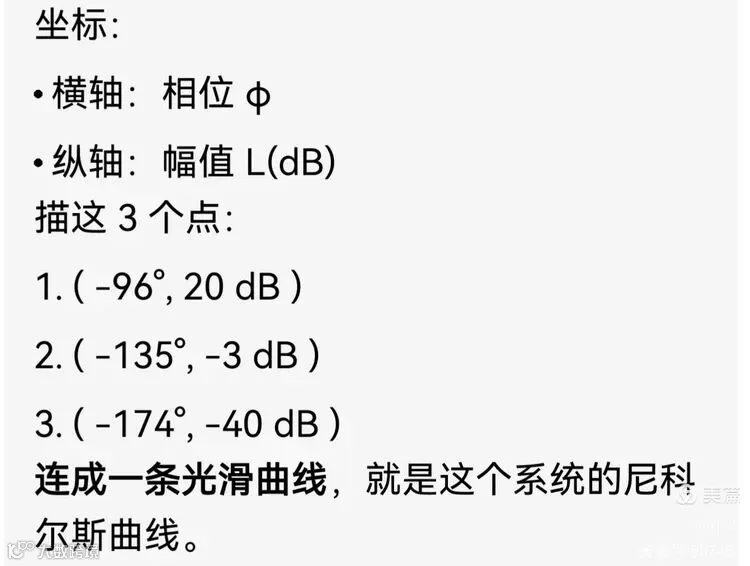

步骤3:在尼科尔斯图上描点
步骤4:从图中能直接得到
不用算闭环传递函数,直接从开环图读出闭环性能。

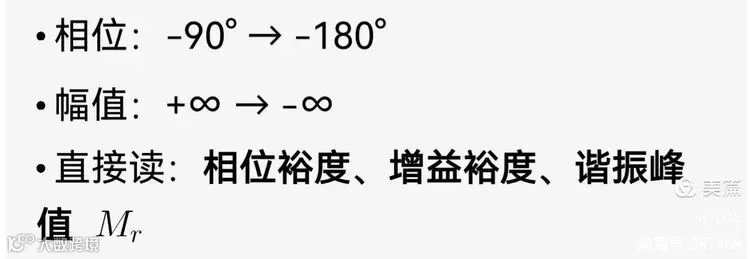

总结

•尼科尔斯曲线:从左下到右上

5. 奈奎斯特图、伯德图、尼科尔斯图对比

如上例的典型负反馈系统

1) 奈奎斯特图(极坐标)

开环极点P =0(极点在0、-1, 都不在右半平面)。
•起点(w→0): 无穷远, 方向 -90°
•终点(→∞): 原点, 方向-180°

•曲线从负虚轴无穷远来 → 弯向原点

系统的奈奎斯特图由对称于实轴的两条曲线和一无穷大半圆组成,不包围(- 1,j0)点,因此闭环系统稳定。

2) 伯德图

•幅频特性:低频段斜率 -20 dB/dec,
w = 1rad/s 后斜率变为-40 dB/dec
•相频特性:从 -90° 单调下降至 -180° ,
w = 1rad/s 时相角为 -135°
•GM > 0,PM > 0,系统稳定。

3) 尼科尔斯图

纵轴: L(w) dB, 横轴: φ(w)度
找出三个关键点:
w=0.1: (-96°, 20 dB)
w=1: (-135°, -3 dB)
w=10: (-174°, -40 dB)
连成一条光滑曲线。

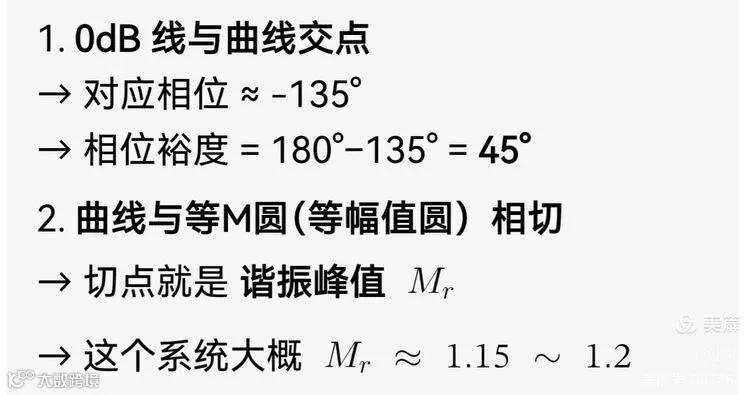

直接读出结果:
与 0dB 交点:相位 ≈ -135°
相位裕度:45°
与等M圆相切:Mr≈1.15~1.2
稳定、有谐振、不过冲太大
三张图对比总结
奈奎斯特图(Nyquist):极坐标图,判稳定最严谨,理论性强。
伯德图(Bode):幅频+相频两张图,对数坐标,看裕度、带宽,最容易画、最常用。
尼科尔斯图(Nichols):纵dB、横相位,一张图看开环+闭环,设计最强。

4. 尼科尔斯图优劣

✅ 优点
•一张图同时看开环+闭环
•直接读:相位裕度、增益裕度、谐振峰值Mr、谐振频率ωr

•图形化直观,调参快,适合频域校正

•非最小相位、时滞系统分析友好
工程上常先画伯德粗估,再用尼科尔斯图做精确的稳定裕度与闭环频响设计。
❌ 缺点
•必须用专用坐标纸(带M圆、N圆)
•手绘有误差,精确分析需软件辅助

•仅限线性时不变(LTI)系统

•不直接提供时域指标(超调、调节时间),需间接估算

6. Tips

问题:为什么用开环传递函数判断闭环系统的稳定性?

对于单位负反馈系统,闭环稳定 ⇔ 特征方程 1+G(s)=0 的所有根都在左半平面。但高阶系统直接解1+G(s)=0非常麻烦,所以需要不用求根、只用开环传递函数G(s)的方法。
用开环判断闭环稳定的本质是:用几何/频率特性方法,代替直接求解高阶代数方程,来判断特征根是否全在左半平面。
常用的“开环判闭环”方法
•奈奎斯特判稳:看开环传递函数G(s) 包围 (-1,j0) 的圈数。
•伯德图判稳:看幅值裕度、相角裕度(均由开环频率特性得到)。
•根轨迹:以开环零极点为基础,画闭环极点随增益变化的轨迹。
这些方法都是只用开环传递函数得到闭环稳定性结论。

问题:如何利用开环对数频率特性曲线在不同频率范围内的特性,来定性分析和定量估算闭环系统的动态响应?

这是伯德图(开环对数幅频/相频)→ 闭环动态性能的经典思路,也是自控里最实用的工程方法。
对单位负反馈系统。用开环伯德图的三个频段,分别对应闭环的稳态精度、稳定性/快速性、高频抗干扰。

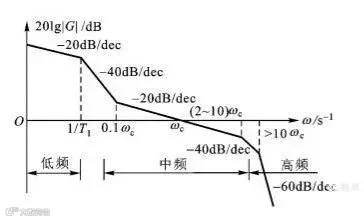

系统开环对数频率渐进特性曲线

1) 低频段:ωωc(截止频率左侧很远),决定闭环系统稳态精度(稳态误差)。这一段的特性完全由积分环节和开环增益决定,开环积分环节个数越大、低频越高 → 稳态精度越好
2)中频段:ω ≈ ωc(截止频率附近),决定闭环动态响应(快速性 + 稳定性)最关键的一段,看三个指标:
•截止频率ωc
ωc越大 → 闭环带宽越大 → 响应越快(上升时间短)
ωc越小 → 响应越慢

•剪切率(中频段斜率)

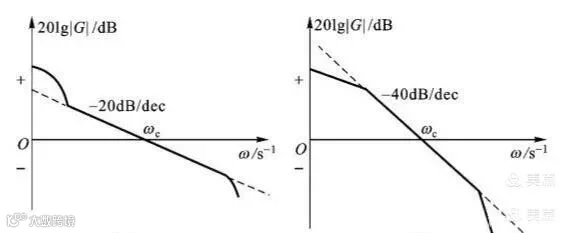

ωc处,开环幅频渐近线斜率:
斜率 = -20 dB/dec:系统稳定,相角裕度大;斜率 = -40 dB/dec:临界稳定/稳定性一般;斜率 = -60 dB/dec:基本不稳定。
工程结论:中频段最好保持-20dB/dec,且有一定宽度,保证稳定。

中频段对数幅频曲线

•相角裕度

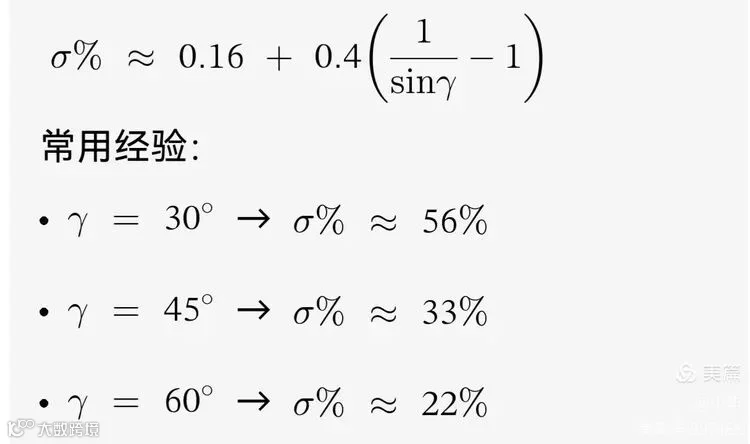

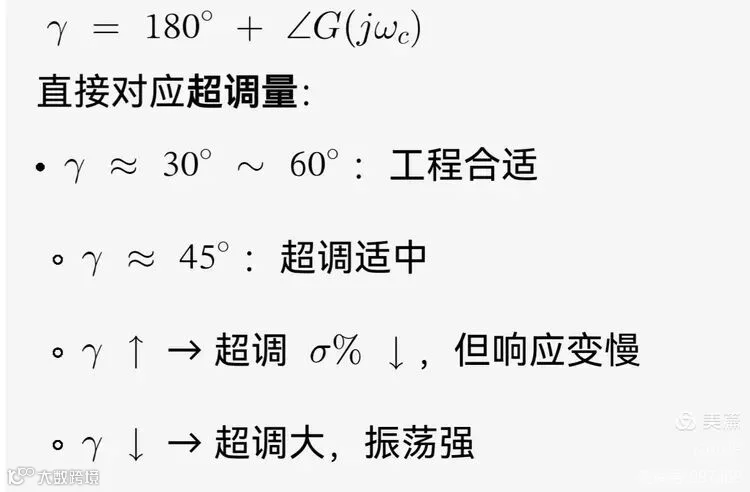

由相角裕度估算超调:
对典型二阶系统(或近似二阶)

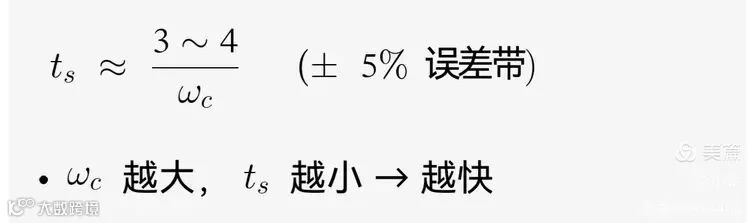

由截止频率估算调节时间:
3) 高频段:ω ≫ωc,决定系统抗高频干扰能力
高频段斜率一般 -40、-60 dB/dec 甚至更陡。
幅值衰减越快(越低)→ 抑制高频噪声能力越强。
