在圆度测量显示轮廓的波谱中，高于圆度波数的一个范围内的波数集合的峰谷幅值即为波纹度。轴承的波纹度一般说的是轴承滚道和滚动体表面的微观状况，用圆度仪测量。波纹度测量时的频率响应范围为15upr -150upr及15upr-50upr,滤波器通带衰减3dB。国家标准规定使用15upr -150upr的频率响应范围测量钢球（滚子）和内沟（滚道）的波纹度；使用15upr-250upr的频率响应范围测量外沟（滚道）的波纹度。
标准规定以下列任一圆心（评定基准圆圆心）得出的被测零件轮廓的最大半径和最小半径之差来确定被测截面的波纹度误差。a)最小区域圆圆心（见图1）；b)最小二乖方圆圆心（见图2）。当由于方法差异引起测值有争议时，以最小区域圆圆心方法评定值为准。

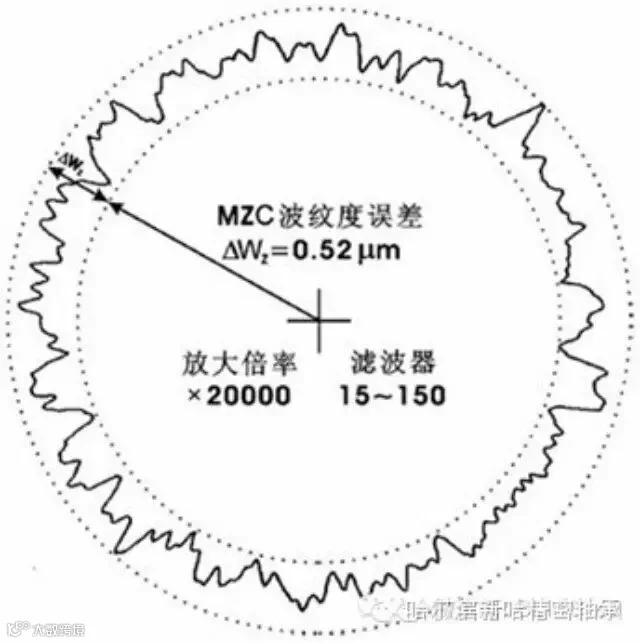

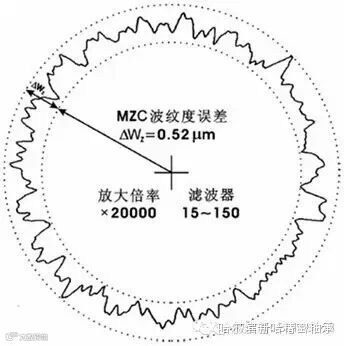

图1以最小区域圆圆心评定波纹度误差

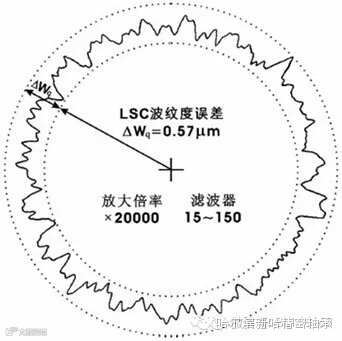

图2以最小二乘方圆圆心评定波纹度误差
