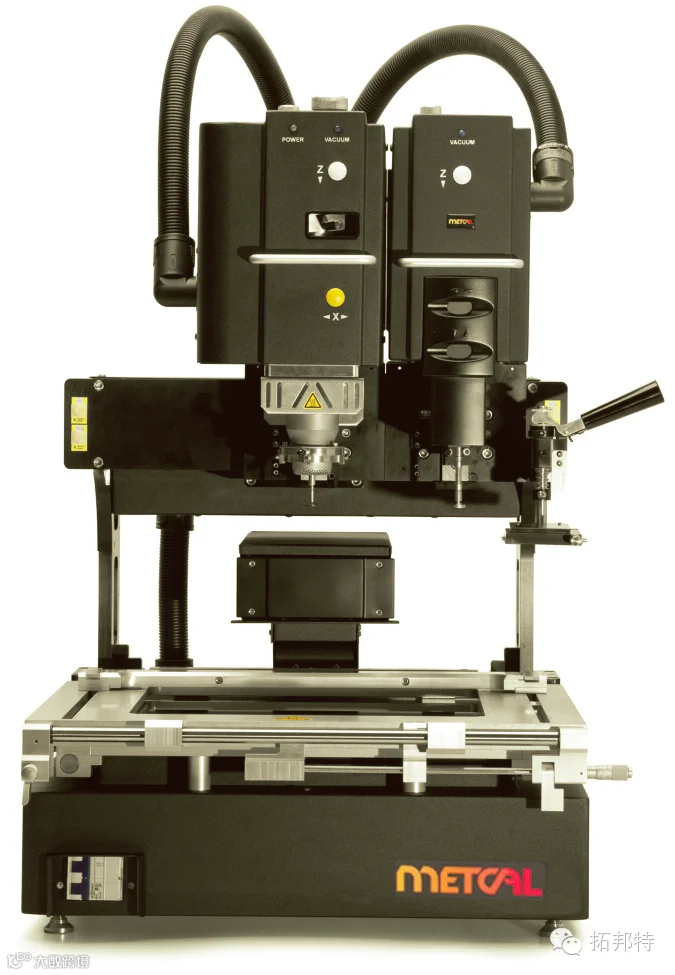

Metcal Scorpion BGA返修站 APR-1200-SRS
Scorpion 返修系统通过简便易用的单平台返工系统，提供精确组件贴装，并可生成专门定制的回流焊温度曲线（通过 OK International 的专利单组件 Micro Oven）。阵列封装面临返工挑战，同时缺乏简单的检测贴装精确性的能力（尤其是BGA），这都需要可同时查看印刷电路板焊盘和元器件焊盘或焊锡球的解决方案，来进行精确贴装。
硬件特点
桌面尺寸
2800W 双区预热器，带 550W 顶部加热器
单相 208-240 伏交流，50/60 赫兹，13 安
模块化设计便于客户定制化组件，以满足自己的需求
343 毫米（13.5 英寸）x 末端开口的 PCB 支架，带测微计调整
X 和 Z 轴在直线轴承上进行机械运动，既延长了寿命，也实现了维护最小化
取下部件时，组件会在回流结束时自动缩回
基于 Linux 的整数计算机
外接 USB，用于文件传输
高清 SmartPlace 视觉系统使用了双 CMOS 传感器来协助部件放置，不需要校准
超细间距部件选配的精密放置头落点可精确至 0.0254 毫米（0.001 英寸）(APR-SRS-UK1)
非接触式 IR 传感器，可在预定温度下自动启动 (APR-SRS-UK2)
新的侧视摄像头增强了回流可视性 (APR-SRS-UK3)
软件特点
自动情景模式
目标设定点动态情景管理，增减时区，描绘测定点
实时图形显示焊接点温度
通过 USB 闪盘扩展和转移，内部存储情景数据
图形化用户界面，操作简便
简单加热器校准
操作员和工程师密码保护
智能贴装技术视觉系统功能
双重全色高清晰摄像头（1080p）
同步50x变焦
45mm x 45mm（1.77" x 1.77"）视觉范围
可选择像机转移
LED差别化照明；顶部摄像头为蓝色，底部摄像头为白色
无需校准
操作特点
可使用现有的APR-5000系列回流和真空喷嘴
精确贴装头使用SMT贴装设备吸嘴
用空间小，457mm x 559 mm x 660mm（18"x 22" x 26"）
美国制造
技术规格
| 输入电压 | 208-240VAC, 50/60Hz, 15 Amp |
| 系统总功率消耗 | 2800W |
| 预热器 | |
| 内部区域 | 900W |
| 外部区域 | 1800W |
| 回流加热器 | 550W |
| 温度控制模式 | 闭环控制（热电偶） |
| 最大源温度 | |
| 回流焊头 | 400°C (752°F) |
| 预加热器（内/外） | 350°C (662°F) |
| 气流控制 | 预设8, 16 & 24 /分钟 |
| 电源 | 24V DC Blower |
| 工作温度 | 5°C (41°F) to 40°C (104°F) |
| 最高相对湿度 | 80% at 31°C (88°F) 线性减少至 50% at 40°C (104°F) |
| 最大高度 | 2000m (6500 ft) |
| 污染度 | 2 per IEC 644 |
| 绝缘类 | II |
| 元器件处理 | |
| 最大规格 | 45mm x 45mm (1.77" x 1.77") |
| 最小规格 | 0.51mm x 0.25mm (0.020" x 0.010") |
| 最大重量 | 55 g (1.94 oz) |
| PCB处理能力 | |
| 最大尺寸 | 343mm (13.5") x 末端开口 |
| 最大厚度 | 6mm (0.25") |
| 返修面积 | 305mm x 305mm (12" x 12") |
| 视觉 | |
| 最大视觉范围 | 45mm x 45mm (1.77" x 1.77") |
| 系统 | |
| 系统尺寸（WxDxH） | 457mm x 559mm x 660mm (18" x 22" x 26") |
重量 |
63.5kg (140lbs) |
| 系统质保 | 部件和人工一年 加热器和照明装置90天 |
| 认证 | TUV ,德国标准, CE |
