前言

工业自动化领域，PLC（可编程逻辑控制器）作为核心控制设备，广泛应用于生产线、机械臂、仓储系统等场景。而如何高效、稳定地与PLC进行通信，是实现智能化监控与远程控制的关键一步。

本文将介绍一个基于 C# 开发的欧姆龙 HostLink 协议通讯框架，详细介绍其设计思路、功能实现及实际应用效果。

项目介绍

一个轻量级但功能完整的 PLC 通信框架，专门适配欧姆龙系列 PLC，采用 HostLink 协议进行数据交互。

HostLink 是欧姆龙早期推出的一种串行通信协议，虽年代较久，但在许多老设备和特定产线中仍被广泛使用。该项目通过封装底层通信细节，提供简洁易用的 API 接口，开发可以无需深究协议细节即可快速实现读写操作。

项目功能

1、支持同步与异步读写操作，兼顾实时性与程序响应性能；

2、可读写多种数据类型，包括 int、float、byte 数组等，并通过泛型方法灵活处理；

3、支持自定义命令结构，指定操作区域（如 DM 区）、数据格式（WordHEX）及起始地址；

4、提供原始字节发送接口，便于调试或扩展非标准指令；

5、集成基础网络配置（IP、端口），适配 TCP 模式下的 HostLink 通信（部分欧姆龙设备支持）。

项目特点

1、协议兼容性：严格遵循欧姆龙HostLink协议规范，支持ASCII码帧结构与FCS校验算法；

2、异步处理机制：通过Task.Run实现非阻塞通信，提升系统吞吐量；

3、泛型支持：采用泛型方法实现int、float等多类型数据的统一读写接口；

4、错误处理：内置状态码解析模块，可识别0000（成功）、0104（数据超长）等响应码；

5、配置灵活性：支持本地IP、端口、超时时间等参数动态配置。

项目技术

技术栈涵盖 C# 8.0、WPF MVVM架构、System.IO.Ports串口通信库及欧姆龙FINS协议解析。

帧结构构造：遵循"@单元号+命令码+数据区+FCS+结束符"格式；

校验算法：采用异或运算生成FCS校验码；

异步通信：通过async/await模式实现读写操作的非阻塞执行；

数据解析：利用BitConverter实现字节流与数值类型的转换。

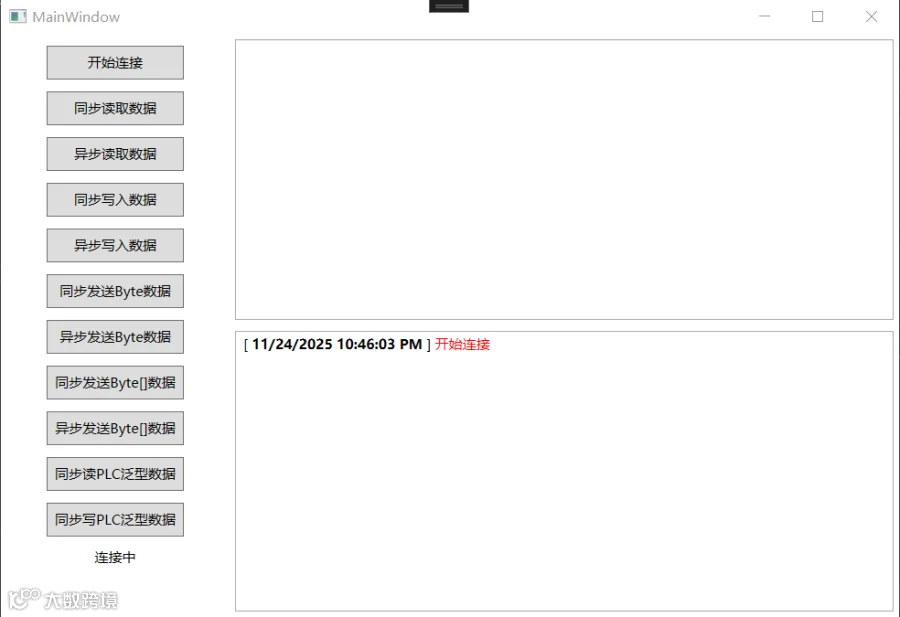

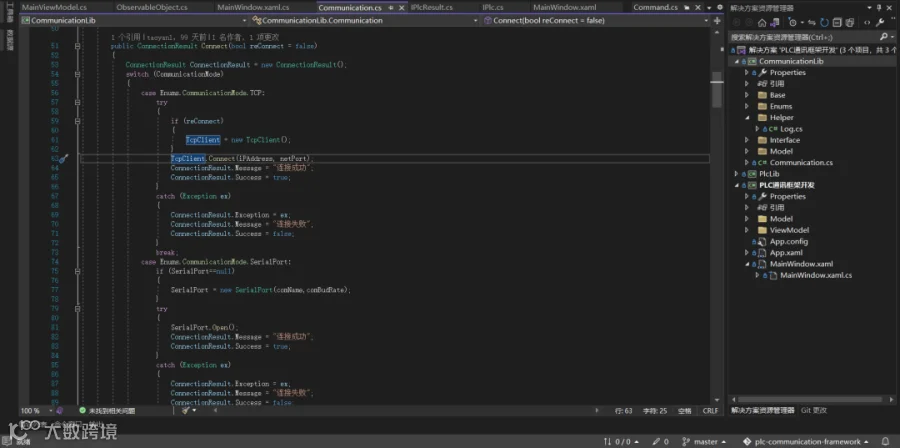

项目代码

同步读PLC泛型数据

private void Button_Click_ReadPLC(object sender, RoutedEventArgs e)
{
    Task.Run(() =>
    {
        Command command = new Command(OperatorMode.Read, AreaType.DM, DataType.WordHEX, 2, 100);

        var result = OrmonPlc.Read<float>(command);

        if (result.Success)
        {
            Message message = new Message();
            message.Content = $"同步读取泛型成功,读取值={result.Content},类型={result.Content.GetType().FullName}";
            App.Current.Dispatcher.Invoke(() => MainViewModel.MessageList.Insert(0, message));

        }

        //4个字长回复 => 读两个int 或uint
        //46 49 4E 53 00 00 00 1E 00 00 00 02 00 00 00 00 C0 00 02 00 34 00 00 01 00 FF 01 01 00 00  00 14 00 1E 01 02 03 04

        //2个字长回复 => 读1个int 或uint 或 float
        //46 49 4E 53 00 00 00 1A 00 00 00 02 00 00 00 00 C0 00 02 00 34 00 00 01 00 FF 01 01 00 00  00 14 00 1E         //if (result.Success)
        //{
        //    Message message = new Message();
        //    message.Content = $"同步读取泛型成功,读取值={result.Content},类型={result.Content.GetType().FullName}";
        //    App.Current.Dispatcher.Invoke(() => MainViewModel.MessageList.Insert(0, message));

        //}

        //var result2 = OrmonPlc.ReadAsync<int>(command);

        //if (result2.Result.Success)
        //{
        //    Message message = new Message();
        //    message.Content = $"异步读取泛型成功,读取值={result2.Result.Content}";
        //    MainViewModel.MessageList.Insert(0, message);
        //}

    });
}

//写泛型数据
private void Button_Click_WritePLC(object sender, RoutedEventArgs e)
{
    Task.Run(() =>
    {
        var f = BitConverter.GetBytes(10.10f);

        var r = BitConverter.ToSingle(f, 0);

        Command command = new Command(OperatorMode.Write, AreaType.DM, DataType.WordHEX, 10, 100);
        List<float> list = new List<float>() { 255, 2.3f, 3.4f, 4.5f, 5, 6, 7, 8, 9, 10.10f };
        var result = OrmonPlc.Write(command, list.ToArray());
        if (result.Success)
        {
            MessageBox.Show("同步写入short数组成功");
        }
    });
}
