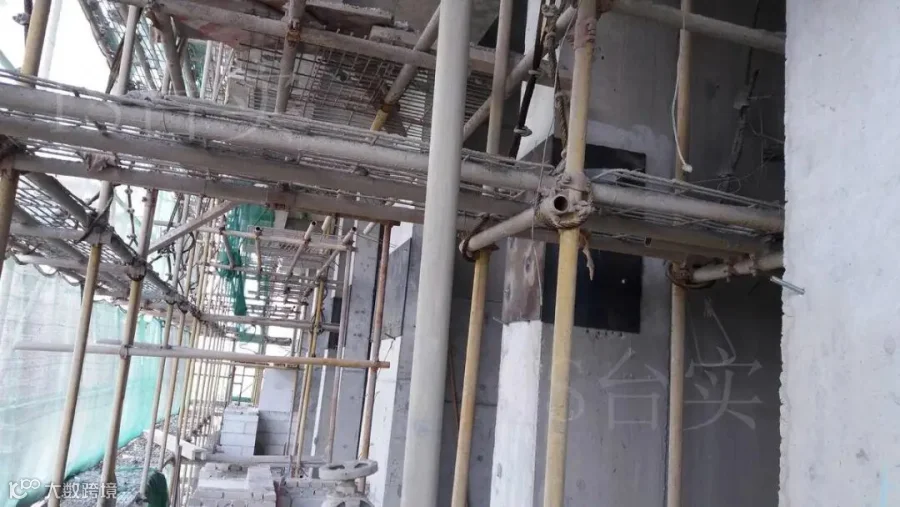

台山碧桂园繁华里位于广东省台山市台山凤凰商业大道,该项目13楼、14楼现已完成主体结构。业主拟在13楼1-7层、14楼2-8层新加夹层，夹层的柱钢筋需植入原剪力墙、柱内，故需对相应的剪力墙、柱进行加固处理。
工程主要施工项目内容为：
根据业主提供的资料结合台实工作人员现场勘查情况，本着安全、经济、合理的设计原则，对需加固的构件采取如下加固措施:
1、对需加固的柱采用增大截面进行加固。
2、对需加固的剪力墙采用粘贴钢板进行加固。
3、各楼层施工部位均在同一轴号，为防止施工过程相邻层之间同一轴号相同的构件同时产生破坏，影响原结构整体安全，施工时要采取隔层施工的方式进行。
编制依据：
（一）《建筑结构加固工程施工质量验收规范》 （GB50550-2010）（2015版） ；
（二）《混凝土结构加固设计规范》（GB50367-2013）；
（三）《混凝土结构后锚固技术规程》（JGJ145-2013）；
（四）设计图纸。
施工方案：

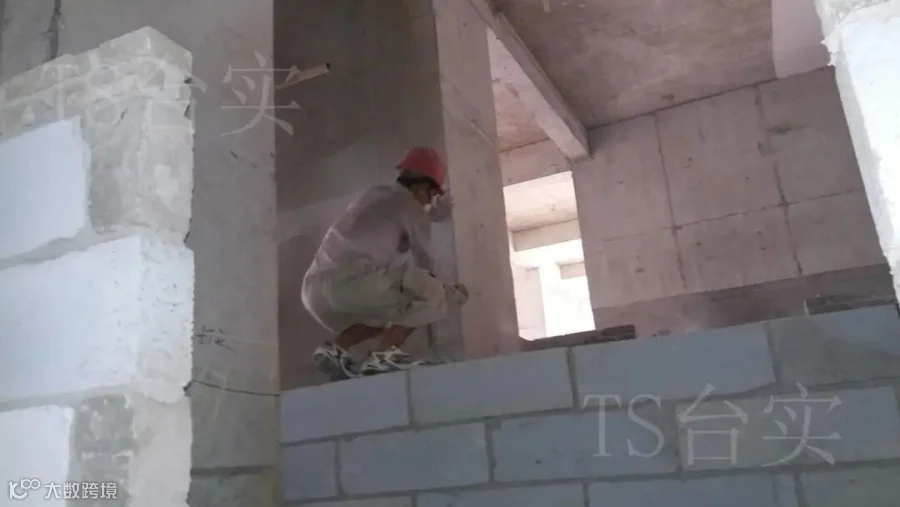

植筋施工工艺
流程：放线定位→钻孔→清孔→注胶→保护
（1）施工工艺流程：放线定位→钻孔→清孔→注胶→保护。
（2）放线定位：按加固设计部位放线定位，在混凝土表面定出需要植筋的位置。
（3）钻孔：采用冲击钻钻植筋孔,钻孔遇原有钢筋时，应调整孔位以避开原有钢筋，避免钻断原有钢筋。
（4）清孔：钻孔完成后，用硬毛刷或硬质尼龙刷清刷孔壁，孔内碎渣、粉尘应清除干净，并保持孔道干燥。
（5）注胶：按照使用说明配制胶粘剂，利用工具将调好的胶粘剂填入孔中,填充量为孔深的1/2至2/3,并以插入钢筋后有少许溢出为宜。
(6) 植筋：将需植钢筋的插入部分用钢丝刷刷干净，然后慢慢旋转插入孔内，保持静止至植筋胶固化为止。
(7) 保护：植筋胶凝固前，不得踩踏碰撞被植钢筋。植筋时，钢筋宜先焊后种植；若有困难而必须后焊，其焊点距基材混凝土表面应大于20d，且应采用冰水浸渍的湿毛巾包裹植筋外露部分的根部。

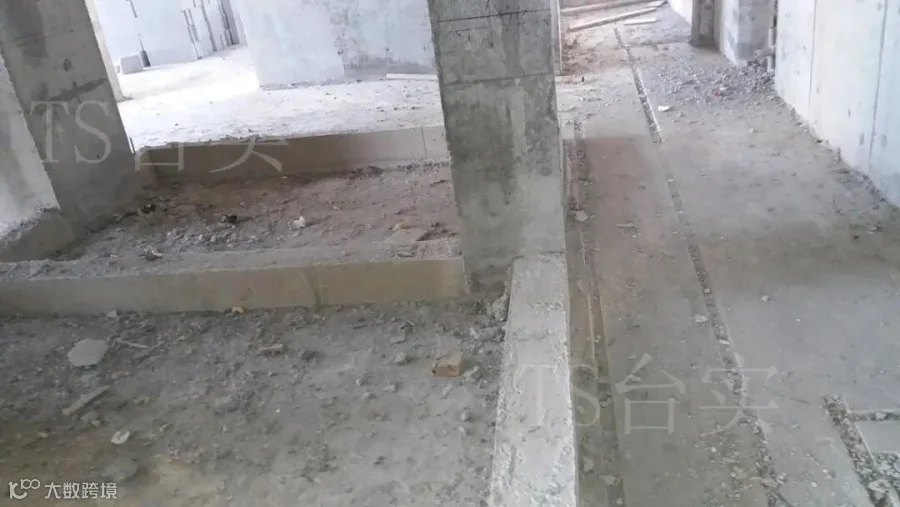

柱加大截面施工工艺：
（一）施工工艺流程

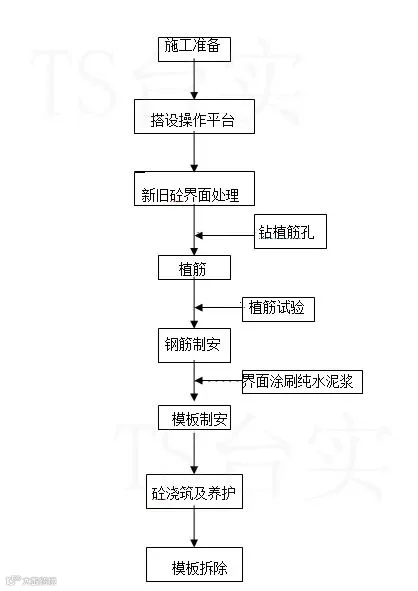

混凝土柱增大截面加固施工工艺流程图及柱加固大样图：
（二）新旧砼界面处理
1、对旧混凝土柱、墙的基面采用洗涤剂或硬毛刷除表面油污。
2、新旧砼接触面采用钢筋凿将原梁砼表面凿毛：将接触砼表面凿成凹凸不平的面露出石子，凿毛深度为10～20mm，同时将松散的砼表面清除。
3、凿毛后用水清洗干净，并充分湿润，保证新结构浇捣时界面湿润。
4、在浇筑新混凝土前，应淋水养护凿毛面不少于12小时，并在浇筑混凝土前半小时内涂刷水灰比为0.5的水泥浆，采用32.5R普通硅酸盐水泥。
（三）钢筋工程
1、施工流程
施工准备 → 钢筋抽样试验 → 钢筋抽料 → 钢筋除锈、调直、清洁 → 钢筋开料、加工 → 半成品验收 → 现场种植、绑扎、安装 、→ 质量检查、验收 → 成品保护
1）钢筋加工
1.1）除锈：轻微之水锈一般不予处理。严重锈蚀的钢筋呈红色或暗褐色，并有鱼鳞片剥落。应用锤击有锈粉或表皮铁锈剥落时，必须清除干净，并不得有损伤。凡有油渍、漆污、铁锈等，在使用前均应清理干净，以免影响握裹力。在除锈后钢筋表面仍有麻点时，严格按原规格使用。
1.2）调直：钢筋在下料前应对弯曲的钢筋调直。用冷拉方法调直时，I级钢筋的冷拉率应控制在4%以内，II、III级钢筋的冷拉率应控制1%以内。
1.3）切断：下料应根据图纸和配筋表的技术数据，进行下料编号，下料时，遇有局部劈裂、缩颈、明显损侃弯曲过大等缺陷的钢筋应当进行局部切除再使用。切断时。钢筋口应平整，不得有马蹄形和端部起弯现象。
1.4）成型：钢筋成型，根据结构约件配筋详图，结合对保护层厚度、接头形状，弯钩及弯曲直径要求，计算配筋的尺寸，绘制翻样图，才能进行。
2、植筋施工工艺
加固柱植筋施工工艺同梁增大截面加固施工工艺。
3、成品保护
1）绑扎钢筋时严禁碰撞预埋件，如碰动应按设计位置重新固定牢靠。
2）保证预埋电线管等位置准确，如发生冲突时，可将竖向钢筋沿平面左右弯曲，横向钢筋上下弯曲，绕开预埋管。但一定要保证保护层的厚度，严禁任意切割钢筋。
3）大模板板面刷隔离剂时，严禁污染钢筋。
4）各工种操作人员不准任意掰动及切割钢筋。

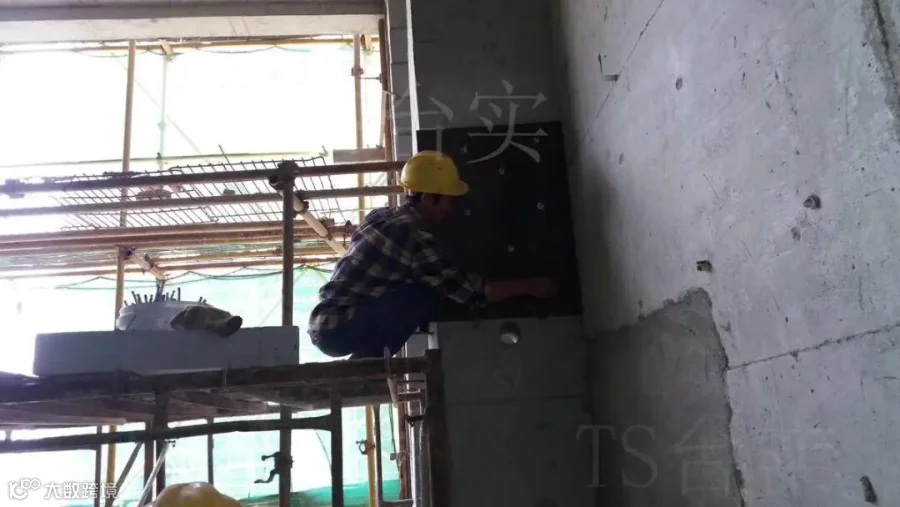

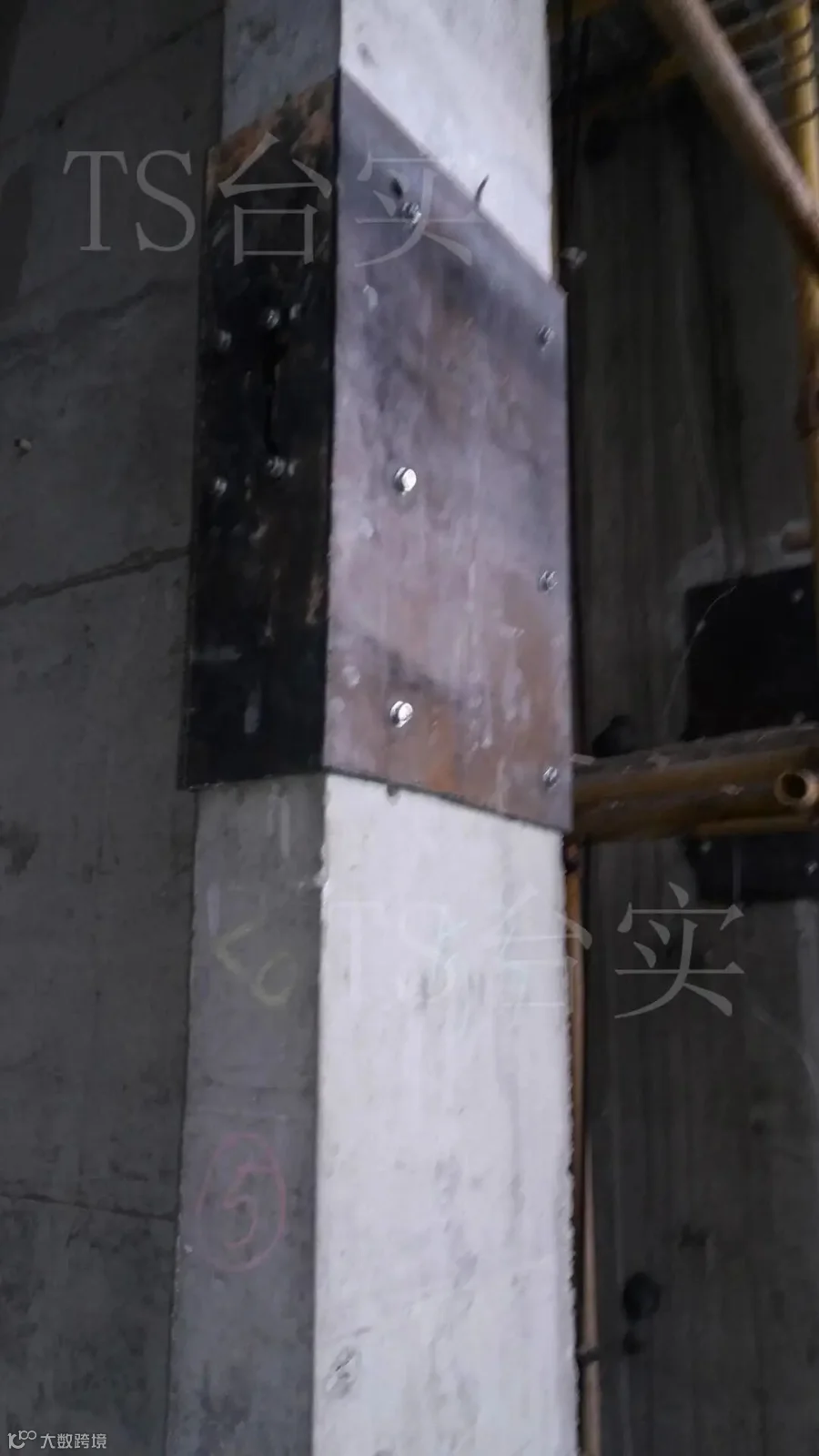

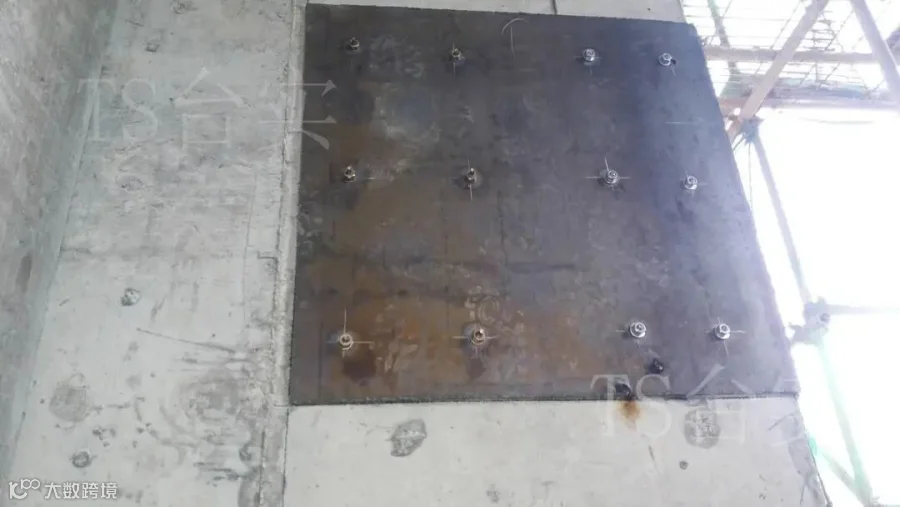

剪力墙粘贴钢板施工工艺
一、粘贴钢板加工程要求
粘贴钢板加固材料为Q235、Q345型钢板、角铁，钢板厚5mm。粘接材料采用专门结构胶。要求粘贴钢板与砼之间的总有效粘结面积不小于90%。粘贴钢板应尽量避免烧焊（采用先焊后粘），粘贴钢板后在钢板表面做防锈处理。
二、粘贴钢板加固施工工艺流程

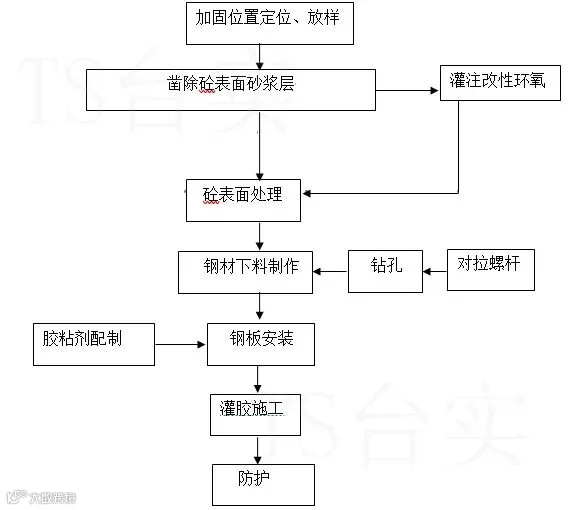

粘贴钢板施工工序：施工准备、砼表面处理、钢板加工处理，配制粘贴胶泥粘贴钢板，防护处理，其具体施工工艺流程图：
