新品推介：AQUAGREEN®PO8830，一款满足您所有预期的钝化剂产品- 大数跨境

韶关德科美化工有限公司

2019-12-04

导读：这是一款丙烯酸类铝浆钝化剂，有效钝化铝浆，延缓水对铝浆的腐蚀，使溶剂型铝浆直接应用到水性涂料中，节约涂料成本，性价比高。

^{在刚刚结束的第24届中国国际涂料展上，德科美新推出了一款}^{钝化剂产品——AQUAGREEN®PO8830}^{，这是一款丙烯酸类铝浆钝化剂，有效钝化铝浆，延缓水对铝浆的腐蚀，使溶剂型铝浆直接应用到水性涂料中，节约涂料成本，性价比高。}

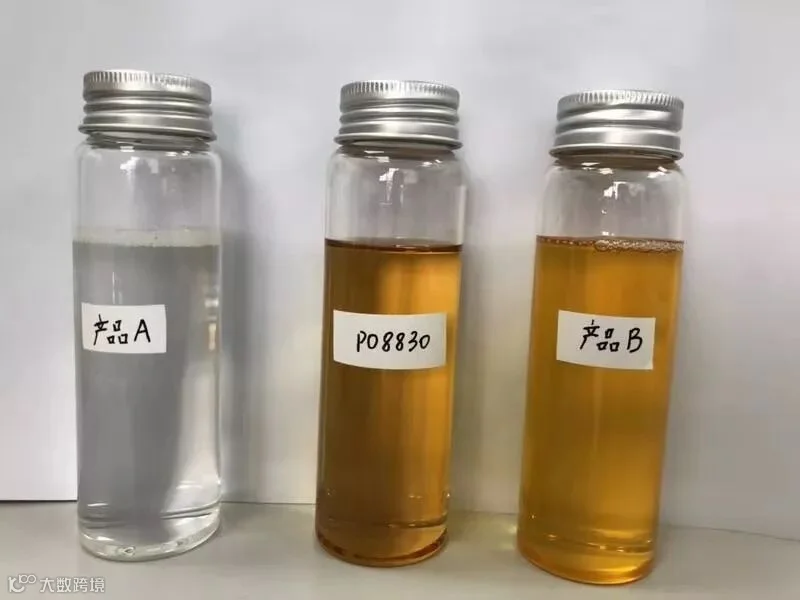

AQUAGREEN®PO8830

^产品特点

^{1、具有极佳的铝粉钝化效果；}

^{2、通用性强；}

^{3、不影响漆膜层间附着力。}

^应用领域

^{汽车、工业、塑胶水性铝粉漆}

^{为充分验证这款产品的性能，实验室技术人员进钝化剂8830与市场同类型的钝化剂产品A、B及知名国外品牌二氧化硅包覆产品C及国内厂家二氧化硅包覆产品D进行平行测试，比较钝化剂的差异。}

^配漆方案

^{涂料颜色为纯银色，配方中铝浆含量高（7%），能有效评估出钝化剂对铝浆的钝化效果。}

^{配漆步骤是：}^{加入钝化铝浆（或硅包覆铝浆）→加入水性铝粉漆基料低速分散→分散均匀，调节涂料pH值在8.2～8.5，粘度相近。}

^{抗发气性能测试}

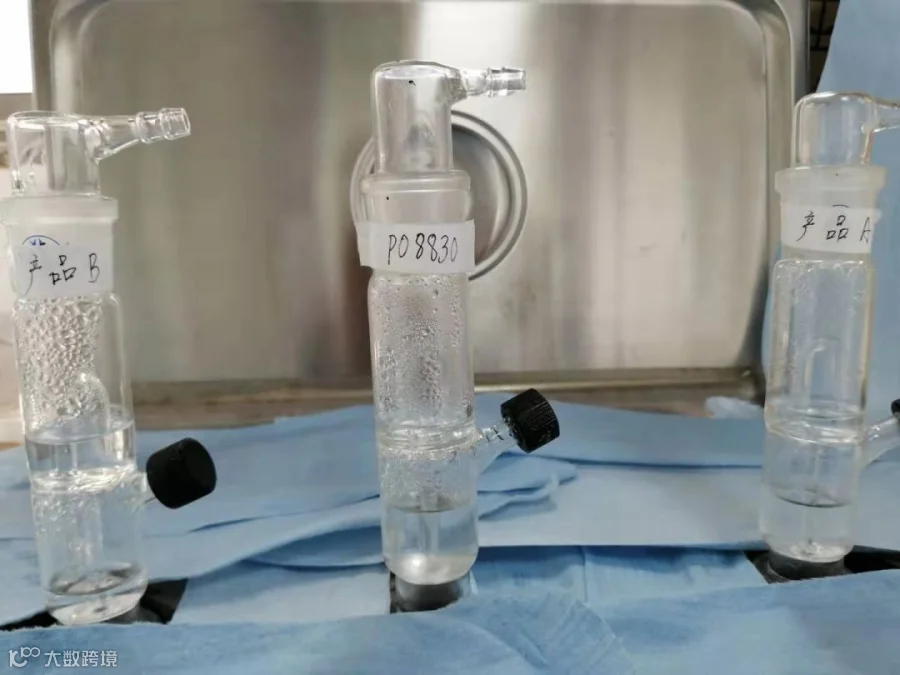

^{取油漆300g，放入爱卡抗发气性能测试仪器，40℃水浴放置1小时，排除涂料中的空气，然后仪器密封，40℃水浴加热。}

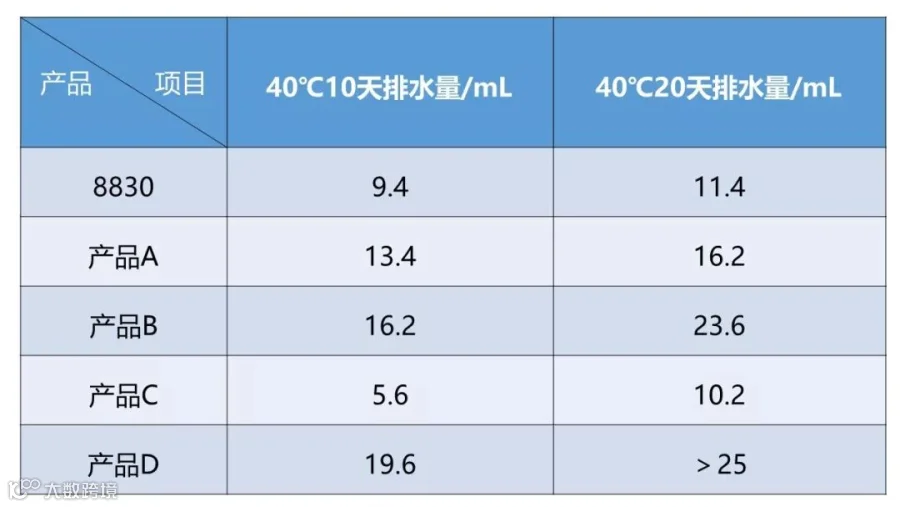

^{表1 抗发气性能测试}

^{从抗发气性能来看，PO8830排气量最少，对铝浆保护效果较好，水对铝浆腐蚀程度小，排气量小。}^{PO8830钝化的铝浆，性能远超过国产二氧化硅产品D。}

^{热存储稳定性测试}

^{每种涂料分4罐，初始涂料1罐，其余3罐放入50℃烘箱，分别是在5天、10天、15天取出。}

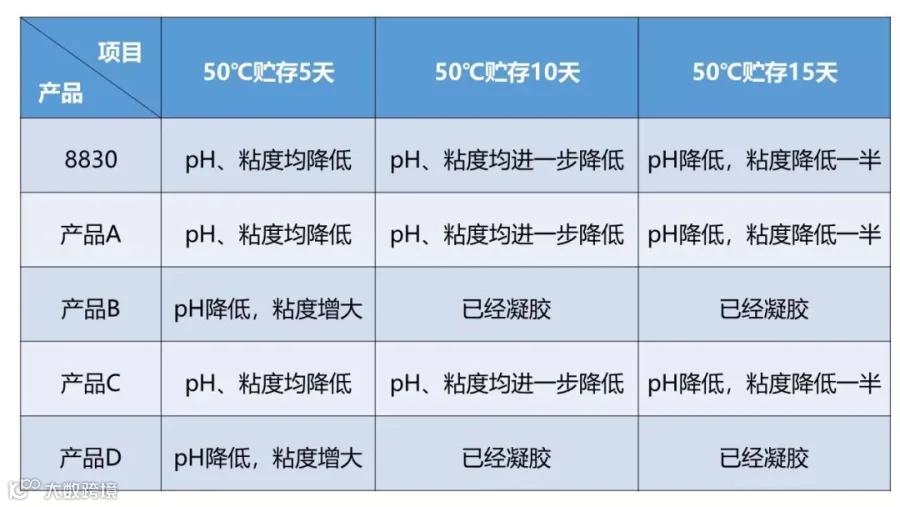

^{表2 涂料热存储测试}

^{从表2可知，PO8830pH、粘度均降低，这是由于中和剂挥发，导致pH降低，从而导致树脂粘度降低，铝浆没有被腐蚀，PO8830对铝浆有效保护，与知名国外品牌二氧化硅包覆产品C性能相当。}

^{附着力及耐化学介质测试}

^{按工艺施工制板，马口铁底材+色漆+清漆，测试漆膜附着力，耐水、耐酸、耐碱及耐汽油性能。}

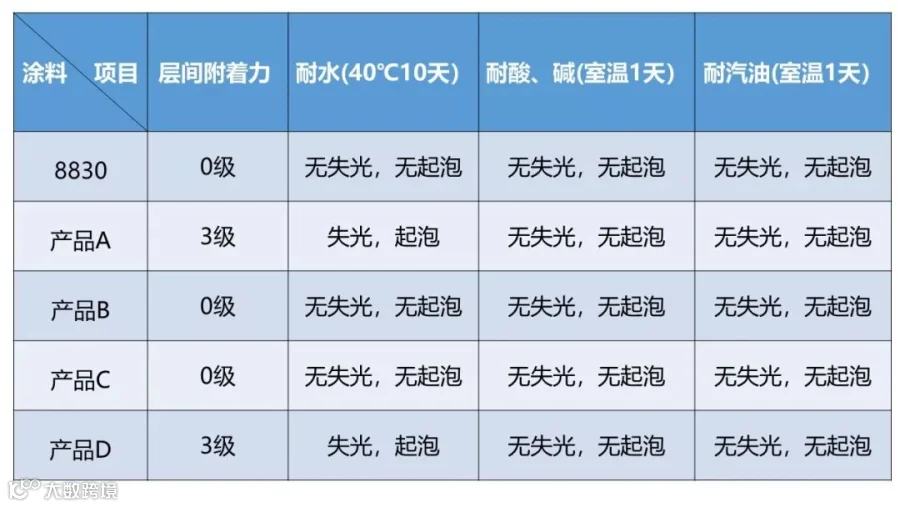

^{表3 涂料热存储测试}

★ 附着力0～5级，0级最好，5级最差。

从表3可知，在清漆与色漆附着力方面，PO8830为0级；耐水性能、耐酸碱和汽油性能，PO8830均表现良好。

【以上结果基于实验室测试】

◆◆

总结

◆◆

对比测试，钝化剂PO8830和产品C能对铝浆进行有效保护，而且不影响漆膜层间附着力和其它性能，但PO8830与产品C相比，性价比高、铝浆选择面广、光泽不受影响；产品A能对铝浆进行有效保护，但影响漆膜层间附着力和耐水性能；产品B虽然不影响漆膜性能，但对铝浆保护效果有限，容易导致涂料粘度变大，甚至凝胶，产品D虽为二氧化硅产品，但在对铝浆保护效果有限，同时影响漆膜层间附着力和耐水性能，产品D也说明，如果二氧化硅产品质量一般，反而不如钝化型产品。
