预铺型防水卷材在地下工程的简单分析
>

预铺型防水卷材在地下工程的简单分析

预铺型防水卷材在地下工程的简单分析 深圳金瓶黑豹建材有限公司
2018-06-19
0
导读：预铺型防水卷材在地下工程的简单分析新旧防水工艺的结构对比、防水原理、规范支持。

新旧防水工艺的结构对比、防水原理、规范支持。

   （1）非预铺型卷材及传统SBS、涂膜施工底板防水

（2）新工艺：预铺型高分子卷材施工底板防水


混凝土结构底板
50厚细石混凝土保护层（按GB50108地下工程防水技术规范要求，此工法可不做保护层）
预铺卷材防水层（自粘面向上）。
20厚水泥砂浆找平层（预铺卷材空铺于垫层之上，不必和垫层粘接，无需做20mm厚找平层）垫层。

（3）传统防水施工做法，窜水渗漏原因


非预铺的防水材料，粘贴于围护墙和垫层，卷材和主体结构是分离的，一旦外包防水层出现缺陷，卷材和结构之间会发生窜水现象。

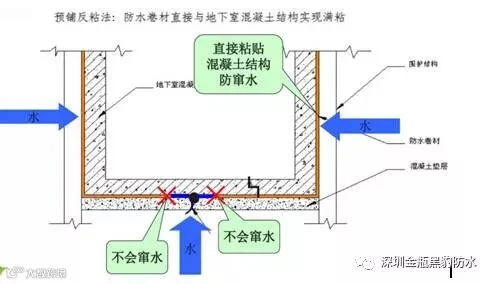

（4）预铺型卷材抗窜水原理


预铺反粘法：防水卷材直接与地下室混凝土结构实现满粘。

（5）预铺法施工的卷材为何防水效果好？


规范中关于预铺型高分子卷材防窜水的描述：4.3.24 采用外防内贴法铺设卷材防水层，混凝土结构的保护墙也可为支护结构（如喷锚支护或灌注桩）。近年来发明的预铺反粘施工技术是针对外防内贴施工的一项新技术，可以保证卷材与结构全粘结，若防水层局部受到破坏，渗水不会在卷材防水层与结构之间到处窜流。
（6）规范中关于预铺型高分子卷材无需做保护层的描述

4.3.25 与原规范相比，本条分别规定了工程顶板采用机械或人工回填土时的混凝土，便于施工的操作。在防水层和保护层之间宜设置隔离层，如采用干铺油毡，以防止保护层伸缩破坏防水层。侧墙采用软质材料保护是为避免回填土时损伤防水层。软质保护材料可采用沥青基防水保护板，塑料排水板或聚苯乙烯泡沫板等材料。卷材防水层采用预铺反粘法施工时，可不作保护层。
（7）预铺和湿铺的区别

预铺防水卷材执行GB23457-2009《预铺/湿铺防水卷材》中“Y”类的标准（请认准此分类标准，才能达到前文所述防水目的）。

湿铺防水卷材执行GB23457-2009《预铺/湿铺防水卷材》中“W”类的标准（粘接用水泥砂浆层，和混凝土结构不是一体达不到防窜水效果）。

GB23457-2009《预铺/湿铺防水卷材》中“预铺(Y)”和“湿铺(W)”是分开定性，湿铺材料不适用于预铺的防水部位。
（8）国家规范对防窜水的重视

GB23457-2009《预铺/湿铺防水卷材》，已经对地下工程预铺用防水材料有了防窜水的要求（0.6MPa不窜水）。

这个项目在湿铺材料中是没有这项规定的。

所以仅用于湿铺材料，不适用于预铺法防水施工。
       (9)丁基自粘卷材在地下预铺式的应用


2
2.细节处理，节点处理
桩基、临时立柱、甩槎、转角、阴阳角、后浇带……

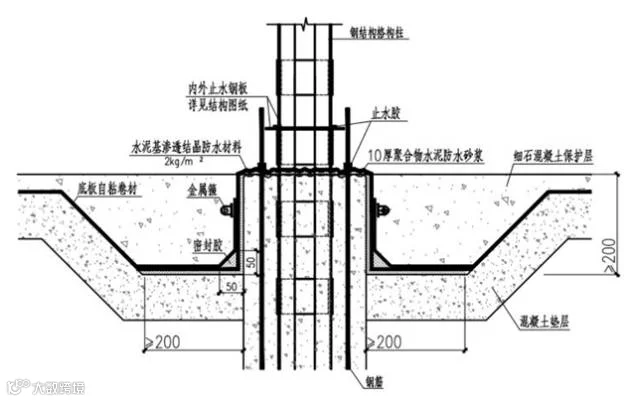

（1）临时立柱

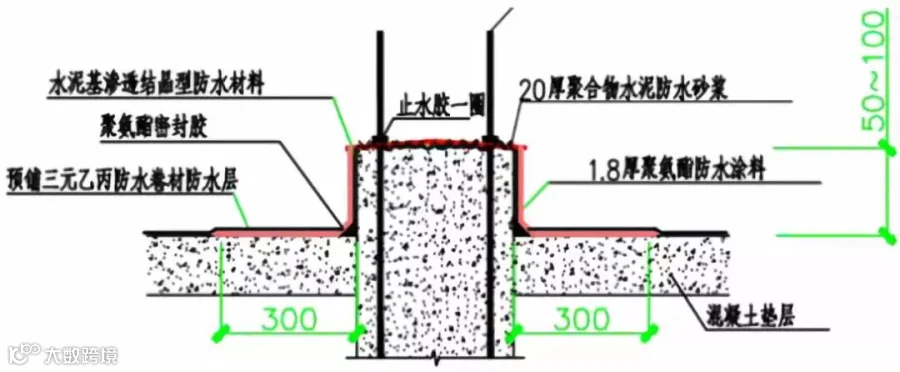

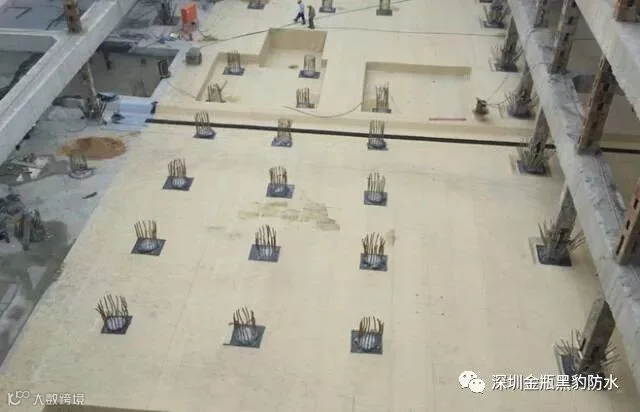

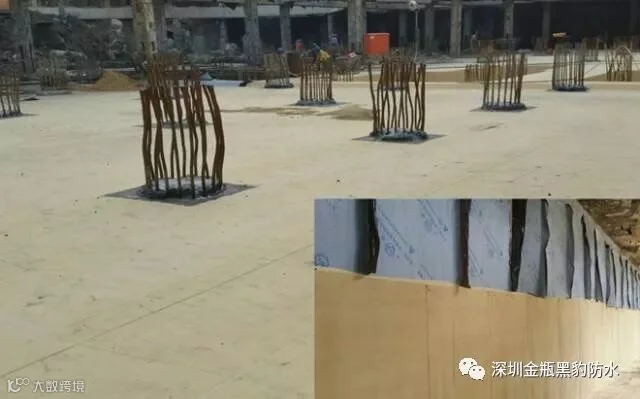

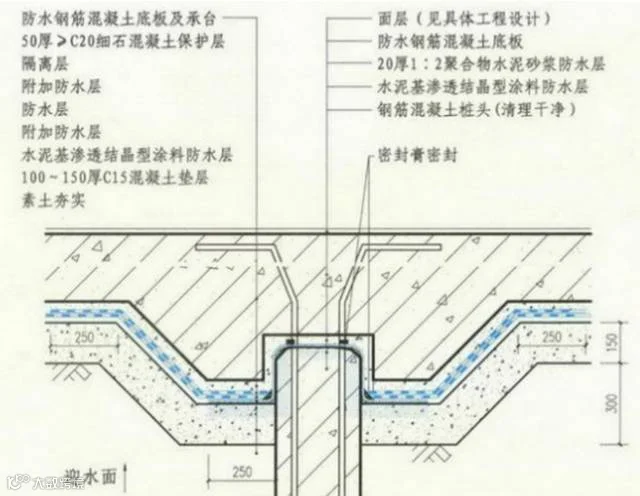

（2）桩头



（3）桩头注意点
施工顺序：水泥基渗透结晶→防水砂浆→防水卷材加铺层→底板防水卷材防水层→密封材料。其中每道工序都有不同的检验验收方式，应独立验收。
•渗透结晶应刷至桩基周边一定宽度（图中为周边300mm)。
•此处卷材与大面不同，非空铺，应该与桩基周边垫层实现满粘(采用良好的防水胶粘剂或丁基胶带），加铺层与主体防水卷材应满粘，形成整体。
•采用密封材料进行密封，而不是普通的聚氨酯防水涂料。
•刚性防水材料还应该有独立的养护期（渗透结晶、防水砂浆）



（4）桩头密封处理
桩头应采用专用密封胶，不能使用聚氨、酯涂料作为密封。
柔性材料不可包覆桩头，桩头每道防水工序应单独验收。

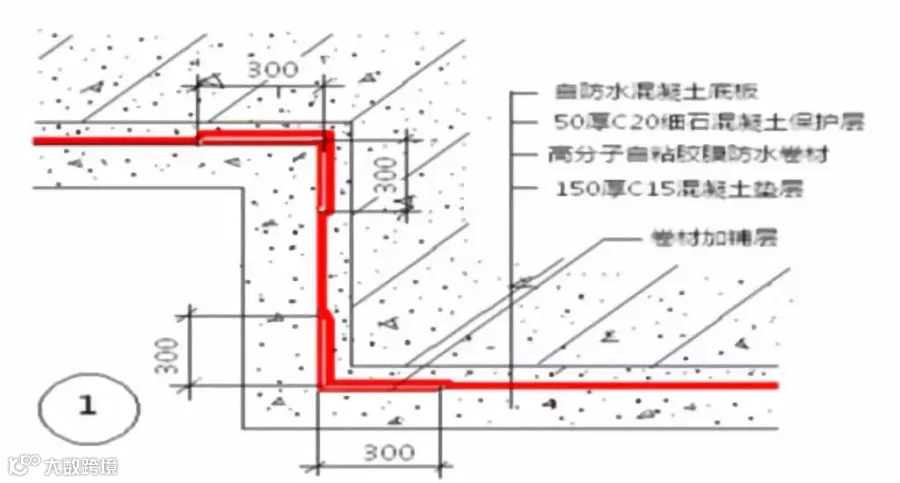

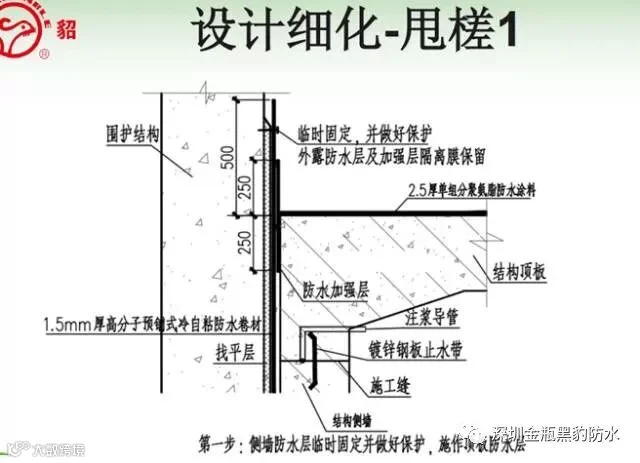

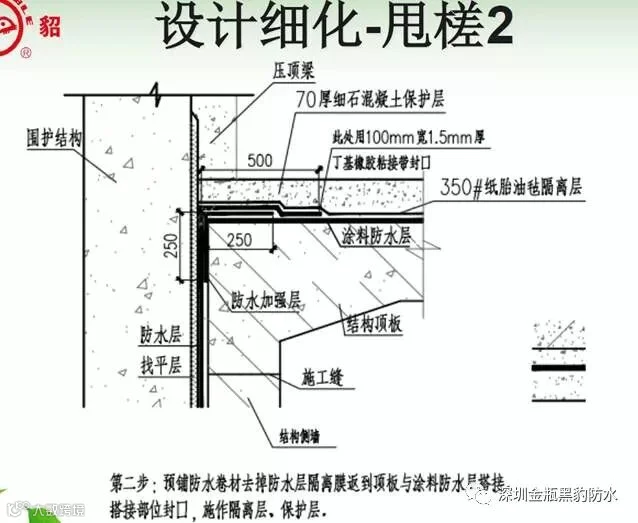

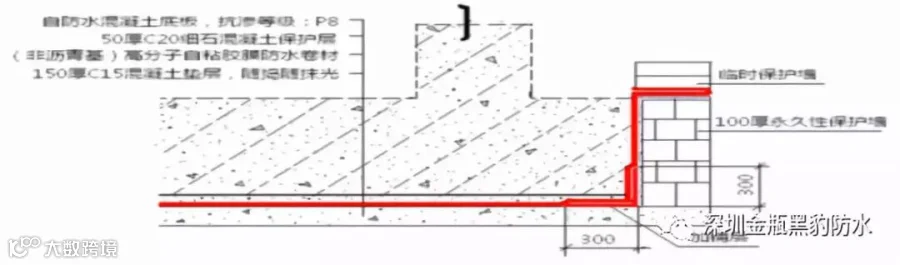

（5）底板转角，甩槎保护

•底板转角部位节点防水处理，其施工工艺如下：


•在整体防水层铺设前，转角部位应预先加铺附加层，附加层单边宽度不小于300mm，附加层的自粘层朝外，转角部位的附加层用胶粘剂作固定。


•从底面折向立墙面的主防水卷材的自粘面应朝外，当铺设至附加层时，应将附加层表面的隔离膜揭去，与主防水层紧密粘结在一起，主防水层的卷材与永久性保护墙的接触部位，应用胶粘剂作固定。卷材的甩槎应有足够的长度，确保能铺贴至立墙部位，甩槎的卷材应放置在临时性保护墙部位，确保不被损坏。底板与侧墙部位防水材料的搭接处理详见侧墙施工工艺。

（6）阴阳角
1）图8b 基坑部位节点防水处理
2）主防水卷材的自粘面应朝外，当铺设至附加层时，应将附加层表面的隔离膜揭去，与主防水层压实紧密粘结在一起。

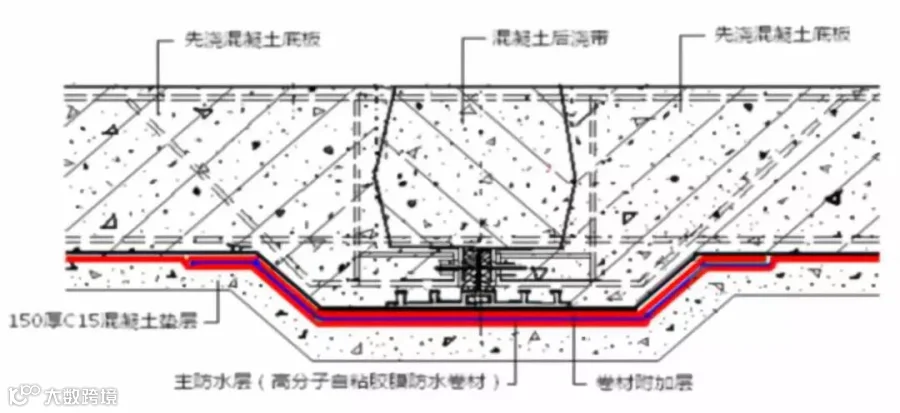

（7）后浇带

3
预铺卷材在立墙的处理
立面的预铺工艺选择

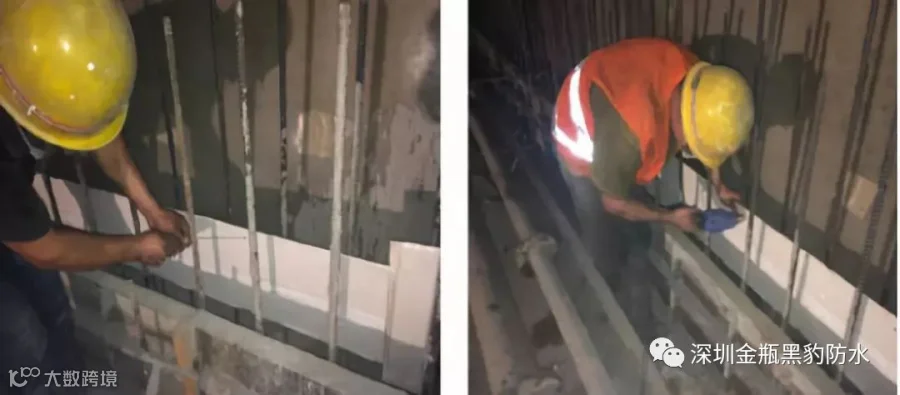

立墙-案例
立面设计（从外至里施工）：
桩柱维护
找平层
防水板隔离层（持钉固定）
预铺卷材（胶粘带临时固定）
4
丁基橡胶自粘止水带
专用于混凝土施工缝，大大改进原有止水带施工工艺

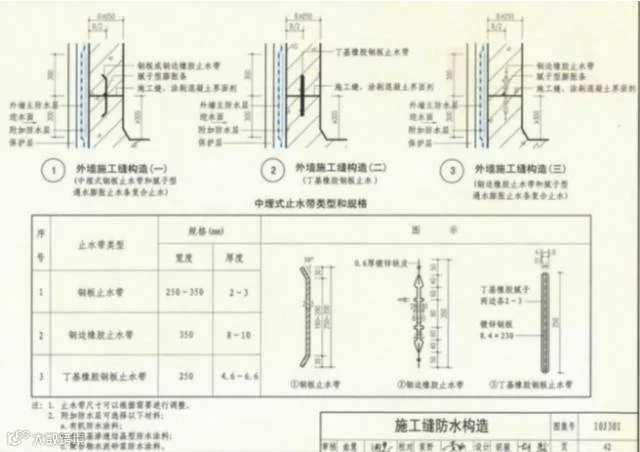

（1）施工缝用止水带：
（2）传统钢板止水带的搭接隐患
传统钢边止水带搭接处只是简单的叠加，虚焊、漏焊；
钢板止水带或中埋式止水带都需要打遇水膨胀止水条，管理不善
会出现漏打、少打、甚至忘记打止水条。

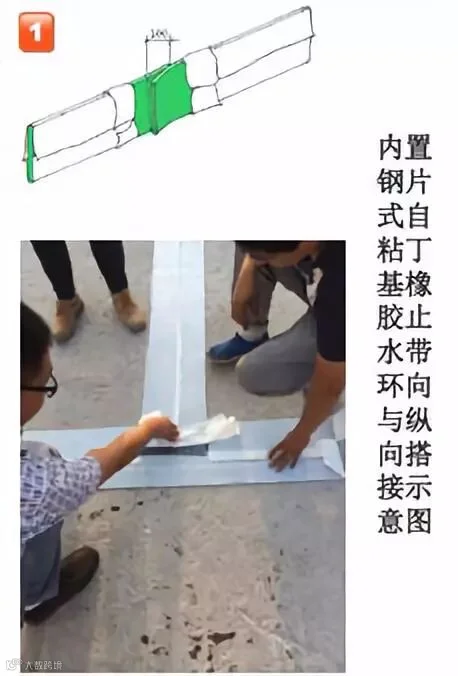

（3）新旧止水带搭接施工对比

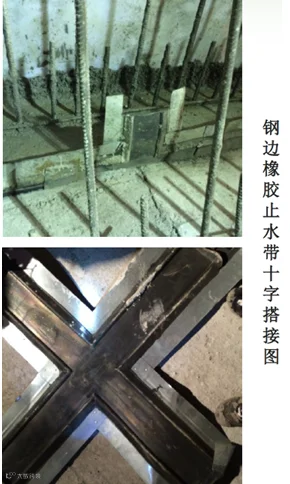

钢边橡胶止水带最大的缺点是接头部位的处理。
1）十字接头厂家预制加工，纵向和环向连接需要现场再次处理，如焊缝不牢固，容易造成渗水隐患。
2）由于需要热焊作业，难免会对止水带造成弯折，两侧钢边疲劳值增大对浇筑混凝土阶段的施工也会造成一定影响。
3）施工人员反映的最多的问题：纵向一段施工完成需要搭接环向，有时会发现跟衬砌台车的位置不符，对于高空作业有一定难度、增加危险系数，且调整起来麻烦。
内置钢片式自粘丁基橡胶止水带有效解决了接头问题。
1）接缝处采用冷粘工艺，避免施工时出现焊接不牢固造成的渗水隐患，并降低施工成本，节省电力。
2）冷粘法对止水带的破坏性小，不易出现止水带过度弯折带来止水性能的减弱现象。
3）环纵向搭接便利，可根据衬砌台车位置进行布设，利于施工。
4）止水带本身优势：丁基橡胶全包覆镀锌钢板，有效隔绝外围水分的侵入，也保护了内部钢板不易被锈蚀；镀锌钢板+丁基橡胶的组合形成了两道防水体系，对于整体的防水效率和防水性能都有大幅提升。

（8）现场施工

在可以预见的将来，无论哪一种防水材料都不会独霸市场，一统天下，现有的一些种类的先进防水材料，必将得到各自的应用。

节能、环保、绿色的防水材料将成为主力军，最终向“零渗漏”的目标不断前进。
—END—
