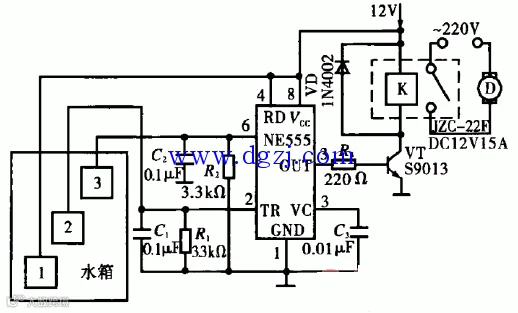

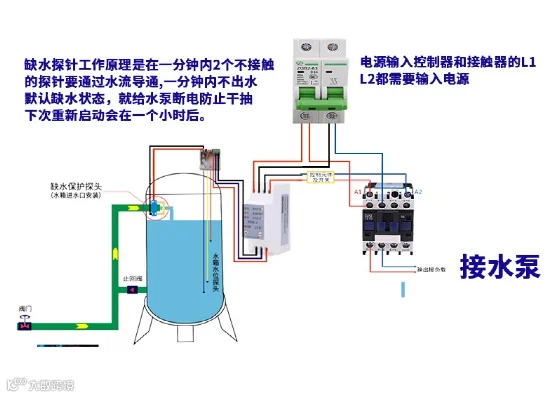

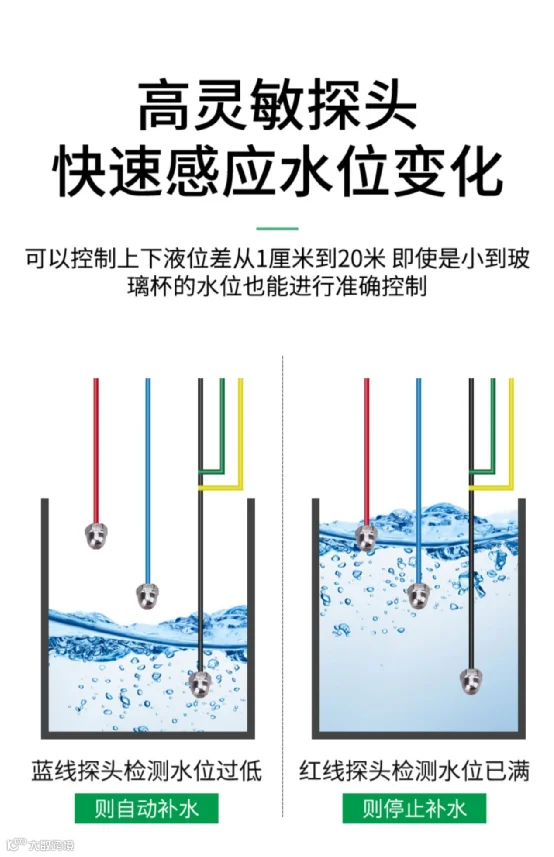

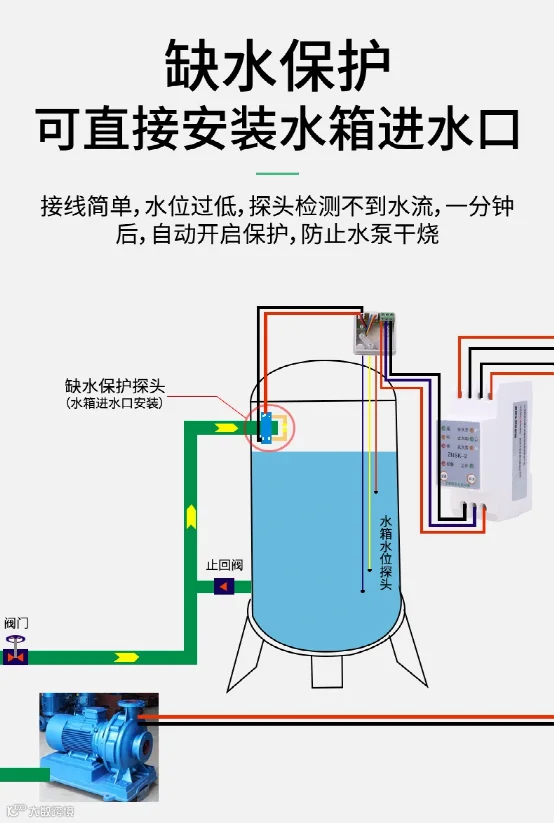

电路工作原理：在水塔水箱中用带有绝缘体的导线悬挂了三块金属片l、2、3，当水塔内水位在金属片2以下，时基电路NE555的2脚和6脚电平均为0，由NE555的逻辑状态可知（见附表），此时3脚有高电平输出，晶体管VT饱和导通，电动机得电抽水，水箱内水位上升。当淹没金属片2，但还未到金属片3时，这相当于金属片1、2之间接了一只电阻，由图1-3可知，这相当于在电源的4脚与2脚之间接了一只电阻，如果金属片大小合适，可使时基电路NE555的2脚电位大于1/3 Vcc，但6脚此时电压仍为O。由时基电路逻辑状态可知，此时NE555的输出状态不变，即电动机继续抽水。当水位接触到金属片3时，因水导电，相当于在NE555的4脚与2脚、4脚与6脚、2脚与6脚之间分别接了一只电阻，使NE555的2脚、6脚电压均大于2/3 Vcc，于是输出端3脚输出低电平，三极管、吓截止，电动机停止抽水。
