体积小丨轻量化丨高刚性丨负载大
产品介绍
Product Introduction
凯特精机推出的微型导轨，针对工业自动化、医疗设备等应用，推出高精度、耐腐蚀产品，极大的降低产品运行和维护成本。

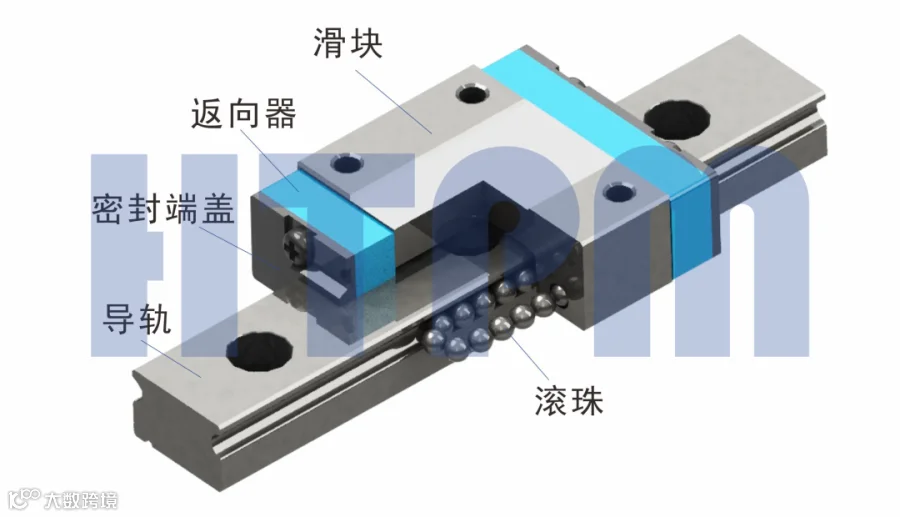

△ LM12、LM15结构图

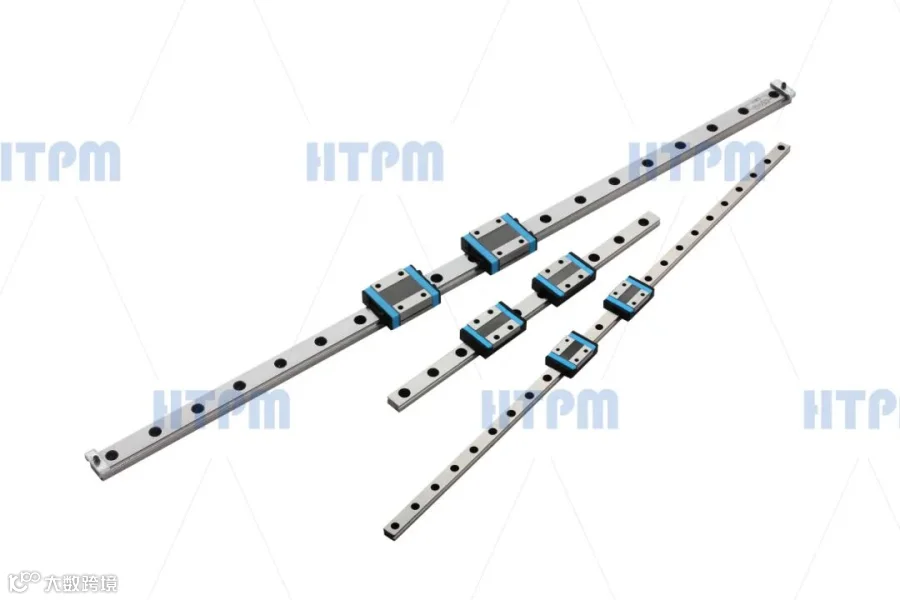

根据市场需求，LM/LMW系列的尺寸为3、5、7、9 、12和15，其中15尺寸的滑块带有标准型和加宽型两种配置。根据不同的应用，在要求更高的环境下提供密封端盖等配件。
产品介绍
Product Introduction
产品特点
Peculiarity /
✔ 采用左右各1列滚道的精巧设计，体积小、轻量化，特别适合小型化设备使用
✔ 沟槽采用哥特式四点接触设计，可应对各方向载荷
✔ LM5采用保持钢丝设计，可实现滑块多次拆卸
✔ 产品采用不锈钢材料，防锈能力优异
✔ LMW系列由于增加导轨宽度，在横向扭矩方面具有高刚性和大负载能力，所以适用于单根使用
LM7、LM9型号设计特点
Peculiarity /
✔ 滑块主体的一部分采用树脂材料，相对普通滑块重量减轻了25%，惯性更少
✔ 滑块零部件之间采用互相扣合的方式，结构更紧密，钢球循环更顺畅
✔ 带有防止钢球脱落的保持钢丝，即使滑块从导轨上取下，钢球也不会脱落
✔ 导轨、滑块、钢球和保持钢丝均可采用不锈钢材料，防腐蚀性好

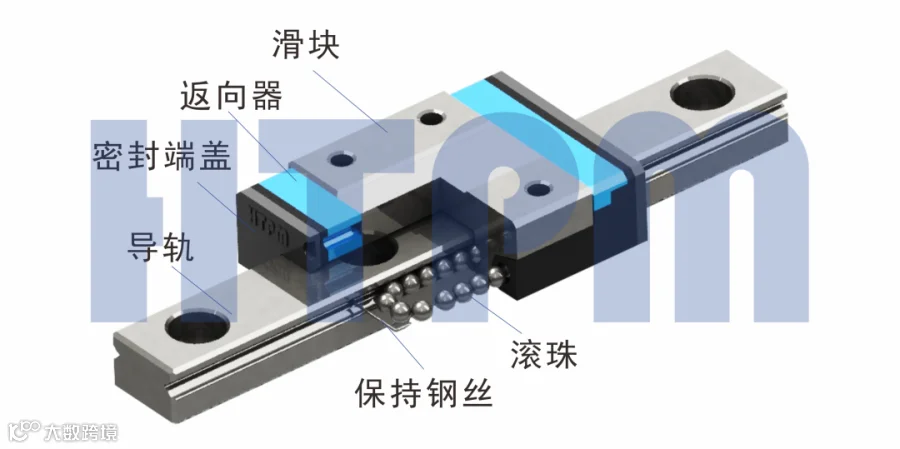

△ LM7、LM9结构图
材质选择
Material selection
采用镀黑铬工艺，使导轨表面具备高硬度，耐腐蚀能力强的特点
采用不锈钢的金属返向器，可应对-50℃~150℃的高低温极端环境和真空环境
应用场景
Application scenarios
LM/LMW系列微型直线导轨副适用于半导体制造设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密量测仪器、办公室自动化设备、其它小型直线滑动装置。
