应用案例|南方测绘解锁建筑外立面测量技术新应用

推进农房管控和乡村风貌提升是当前的一个重要课题，阳江市乡村农房外立面改造工作全面启动，计划对300户农房进行外观改造，如何快速高效得出建筑外立面是乡村振兴办工作的重要需求。

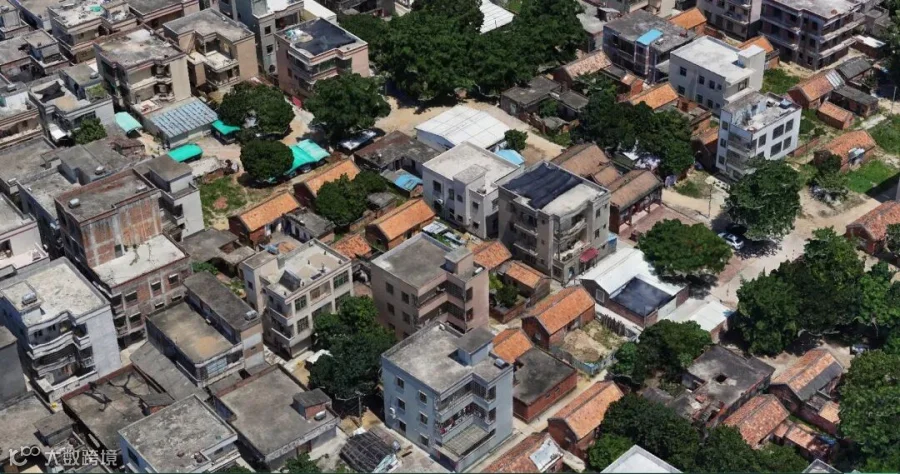

【图：阳江测区内村落】

该项目要求获取精度达1:500的建筑外立面测量数据，由于项目测区建筑物密集，房屋外部结构复杂、分布不均、样式不一，且测量工期紧，给建筑立面测量带来不小的挑战。如采用传统全站仪单点数据采集，皮尺、测距仪等较传统辅助工具测量的建筑立面外业测量方式，有主要以下不足：

三维激光扫描技术作为一种当下时兴的数字测量方式，不仅高精度采集现场真实坐标数据，而且其提供的通用数据还可以作为后期规划、制图、资料存档、变形检测等工作的理想测量数据。为确保整个项目在指定日期内提交立面图，南方测绘主要采用三维激光扫描仪加无人机的方式对村落房屋进行扫描。

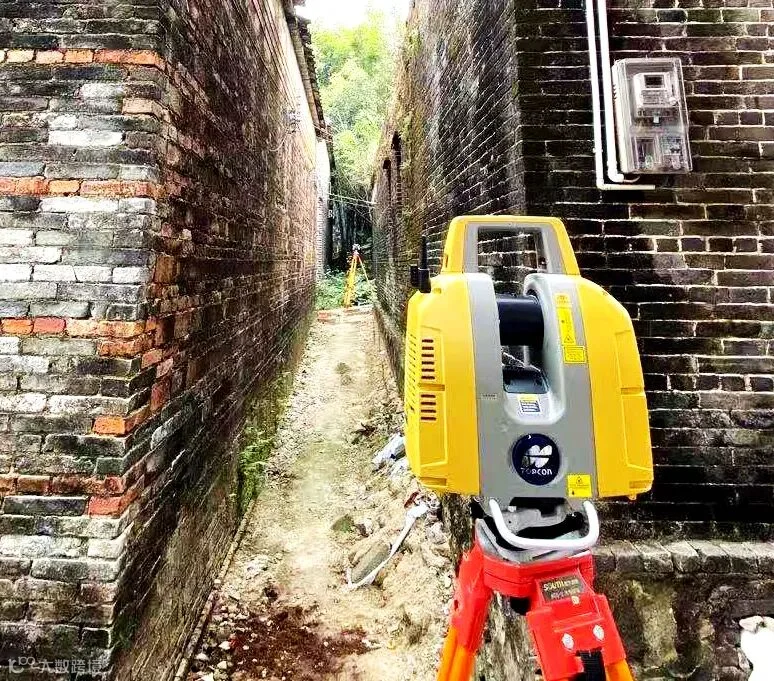

由于项目工期紧，采用三维激光扫描仪的扫描方式可以有效解决传统测量方式的不足，高效绘制乡村立面图。拓普康GLS-2000三维激光扫描仪测距长，扫描半径长达500 米，减少搬站次数，并实现高速激光扫描，极大地提高整个工程项目的生产力和效率。尤其是其独特棱镜扫描技术，可更有效的控制测站之间的拼接精度，同时便于为后期代入坐标系。

该项目中采用拓普康GLS-2000三维激光扫描仪加精灵4RTK无人机的扫描方式，通过多角度的全方位扫描采集村落的三维信息。

（1）扫描仪一个小时扫描15-20栋房屋，每个建筑立面可获取100万个点以上，极大降低人工成本，节约外业作业时间，提高采集效率。

（2）对不规则建筑进行测量时，扫描仪获取的数据精度精度达毫米级，满足1:500的项目需求。

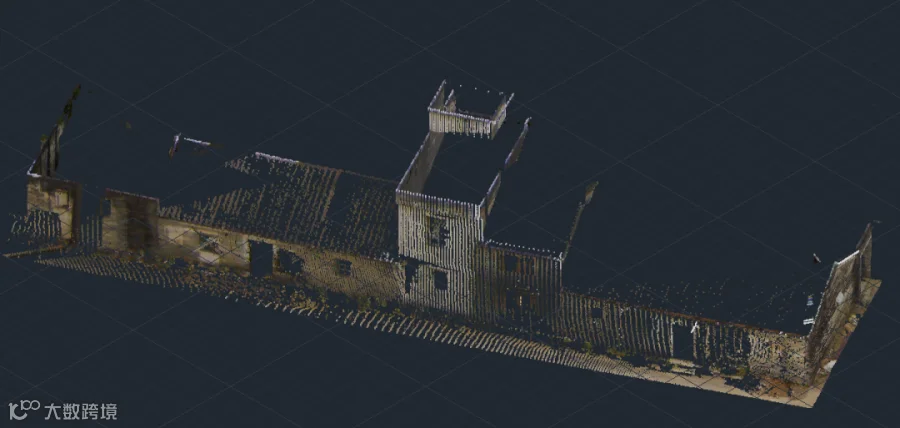

（3）将复杂的、不规则、非标准等实体三维数据完整地采集到电脑系统中，高密度海量点云数据实现高分辨率的实景复制，减少漏测少测的情况产生。

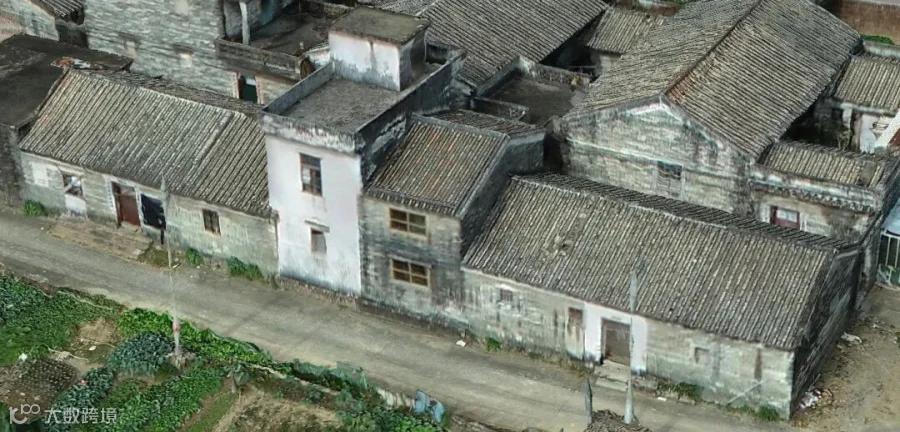

（4）通过无人机拍摄影像生成建筑外表面信息模型，有效解决扫描仪无法扫描区域的问题。

（1）配套软件实现自动拼接、自动解算、自动着色等功能，快速输出作业通用格式点云数据。

（2）软件里点云数据是真彩色，房屋特征信息更易于辨识，提高重构建筑物立面图的效率，高效完成制图任务。

（3）内外业作业衔接紧密，保证作业效率。

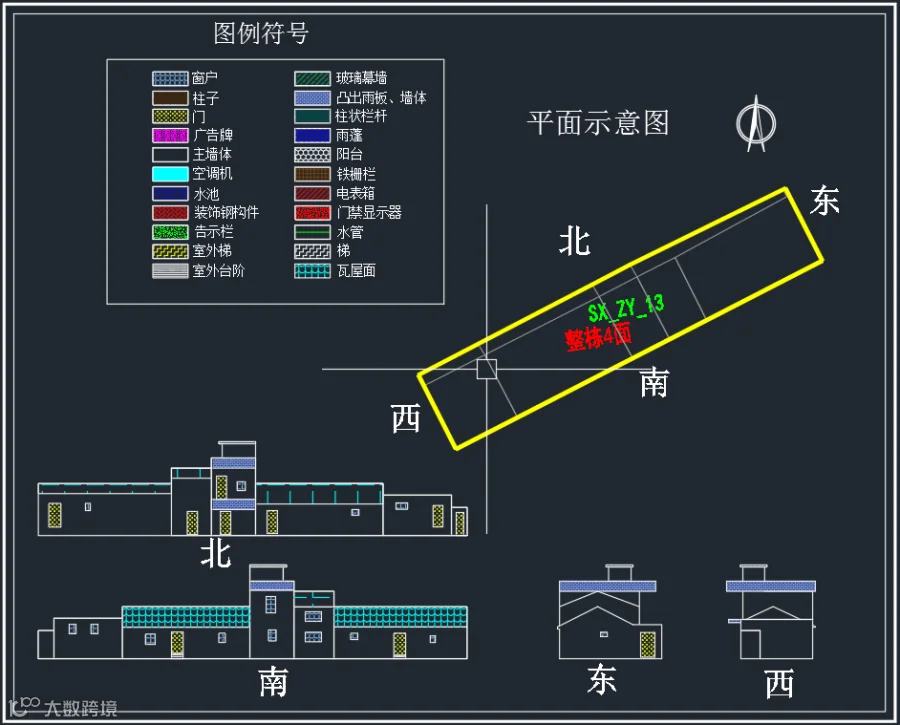

成果图

南方测绘此项目用7个工作日完成10万平方米（约300栋房屋）建筑外立面的内外业处理。采用三维激光扫描技术获取建筑物完整点云，保证立面测量的绘图质量，精确详细的立面图，能够为阳江乡村建筑物的治理，修缮及美化等提供数据支持，有力推动乡村风貌提升工作，同时促进行业内建筑物外立面测量应用和发展。
