导读：一般的恒压供水系统，多采用多台水泵与多台控制器联机供水或者外加恒压供水控制器实现一拖多模式工作。以两台水泵系

一般的恒压供水系统，多采用多台水泵与多台控制器联机供水或者外加恒压供水控制器实现一拖多模式工作。以两台水泵系统为例，一是采用两台控制器进行联动控制，节省配电箱接触器成本和安装复杂等问题；二是加外一拖二恒压供水控制器结合配电箱实现工作，节省一台控制器成本；这两种方式成本相当，且后者安装成本较大，总体成本较高。

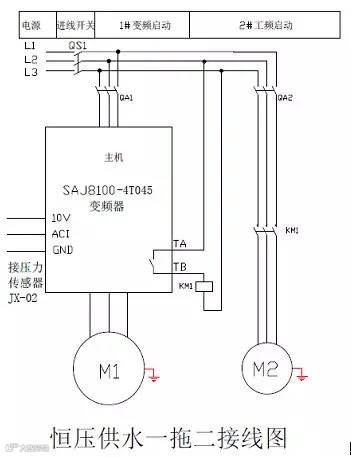

三晶电气为了减少一拖二系统的成本，在水务控制器上增加一拖二模式；不用两台控制器，不用外加恒压供水控制器，只要一台控制器和外加一个接触器，就可以实现一拖二的功能，就是这样简单。系统实现接线如图示：

工作原理：将控制器宏参数F0.20设置为6（一拖二供水模式），当用水时变频水泵先启动加压，如果变频水泵达到最高频率，水压无法达到目标值，经过延时启动工频水泵进行加压，变频水泵变频恒压；使用过程中压力恒定，运行平稳。

在性能和成本中间找到一个平衡点，这就是性价比，这才是真正的一拖二。
