认识一款：高渗透环氧树脂灌浆材料 [水库大坝隐患@破解利器]

水库、大坝在我国的水资源管理和防洪减灾中起着关键作用，保障了农业灌溉、城市供水和发电，并保护人们免受洪水威胁。据统计，我国有216座超过百米的大坝，数量居全球第一。大坝的结构安全对国家经济和人民生活影响巨大。大坝的渗漏问题对整体安全至关重要，因此预防和治理渗漏是保证大坝安全的关键环节。

坝基中的断层和破碎带等不良地质条件，容易导致渗漏加剧和管涌现象发生。这些问题使得水流能够高速带走坝基内部的土壤颗粒，形成空洞，从而削弱大坝的结构稳定性。长期的水侵蚀可能软化地基材料，进一步增加大坝失稳和坍塌的风险。此外，坝体出现的各种裂缝都会削弱结构强度和耐久性，从而对大坝的长期使用寿命和安全性构成威胁。

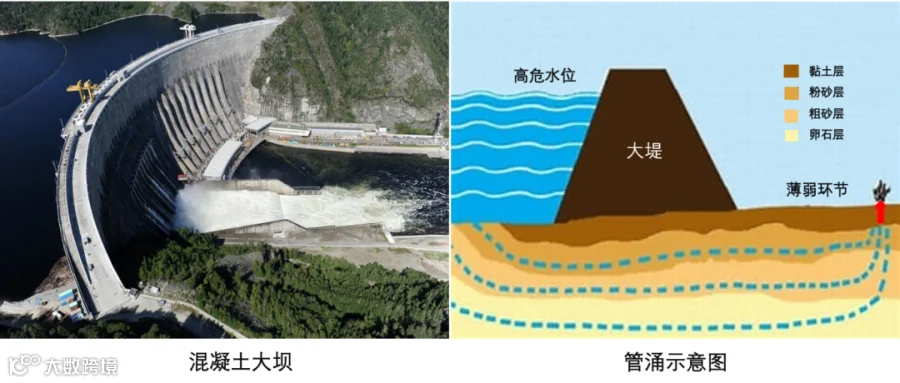

图1 大坝管涌示意图

为什么要追求高渗透？

在水电大坝建设中经常遇到低渗透性（K＜10^-6cm/s）的岩石断层、破碎带和软弱夹层等不良地质条件。若不及时处理，这些地质问题会为水流提供渗透通道，加剧渗漏现象，削弱大坝的防水功能。随着时间的推移，水流侵蚀将导致岩体或土体进一步软化，降低其承载能力，进而削弱坝基和坝体的结构稳定性。另外，渗漏水会携带土壤颗粒，导致管涌问题，从而进一步损害地基。在极端情况下，可能引发坝体不均匀沉降和失稳倾覆，增加溃坝危险。这不仅对下游地区的生态环境造成破坏，还会带来巨大的经济损失。因此，针对不良地质条件，要及早采取加固和改善措施，以确保大坝的安全和长期使用寿命。

常规的水泥、超细水泥类灌浆材料因为含有悬浮颗粒，对于不良地质体和坝体深层裂缝，难以达到理想的注浆效果。对于这些低渗性的受灌体，只有采用具有优异浸润性和渗透能力的高渗透环氧树脂灌浆材料才能达到更有效的处理预期。

高渗透环氧树脂灌浆材料的低黏度和高渗透性是其区别于普通环氧树脂灌灌浆材料的一个重要特征。它是以糠叉丙酮（糠醛-丙酮）作为活性稀释剂，是根据糠醛和丙酮在一定条件下能进一步树脂化的原理而设计的，其反应原理如图2所示。

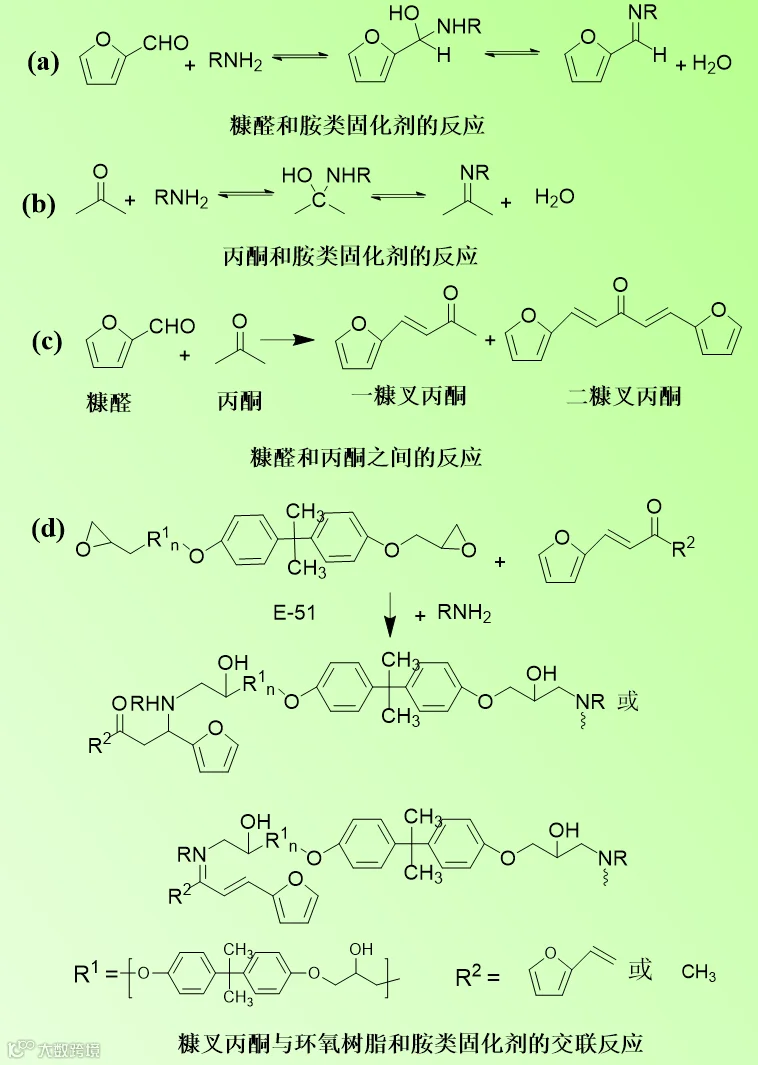

图2 高渗透环氧树脂灌浆材料反应机理

糠醛和丙酮都是黏度极低的有机溶剂，在固化反应前，可以作为环氧树脂的稀释剂，同时又能相互反应，最后树脂化为“不溶不熔”的高聚物。由于糠醛-丙酮的这一特性，初步解决了作为高渗透环氧树脂灌浆材料提出的些问题：① 降低了浆液的黏度，提高了对细微裂隙的可灌性；② 固化物的韧性得到改善；③ 增强了对混凝土的含水裂缝的粘结强度。

市面上相当多环氧类灌浆材料打着“高渗透改性环氧”的旗号，然而目前还没有灌浆材料渗透深度的检测方法以及评判标准。

什么是高渗透改性环氧树脂灌浆材料？

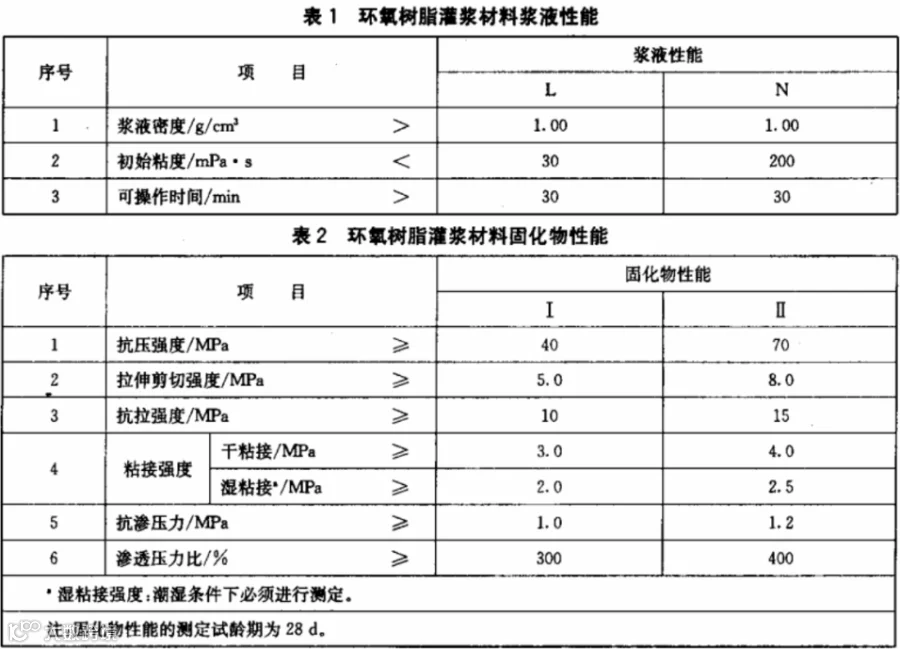

建材行业标准JC/T 1041-2007《混凝土裂缝用环氧树脂灌浆材料》已给出答案。按环氧树脂浆液的初始黏度分为低黏度型（L）和普通型（N），按固化物性能分为I级和II级，详见表1、表2。

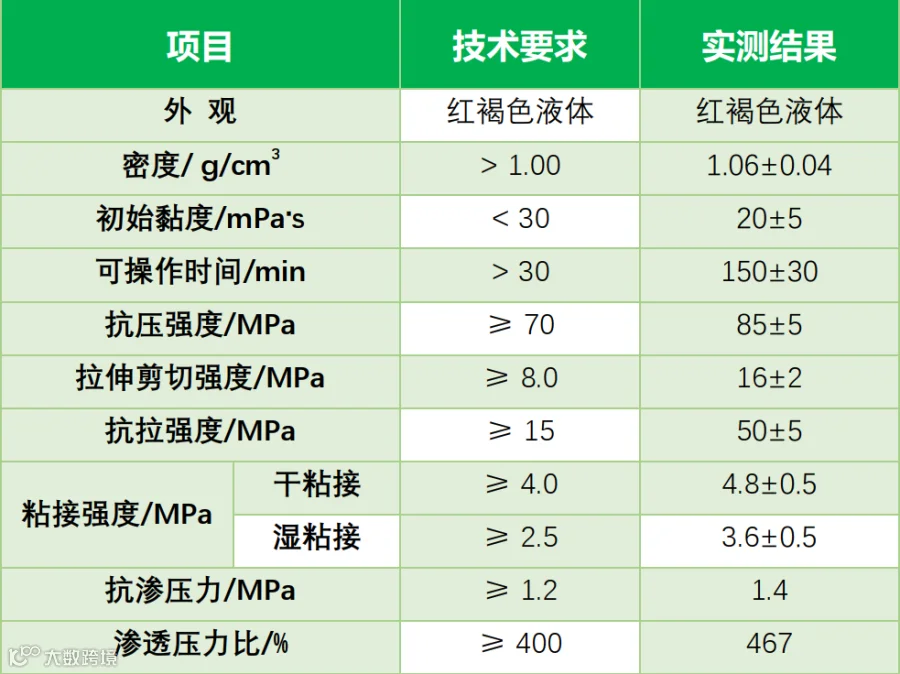

一款性能合格的高渗透环氧树脂灌浆材料必须同时满足浆液黏度＜30 mPa∙s，且其固化物性能达到表2中I级或II级的最低指标要求。

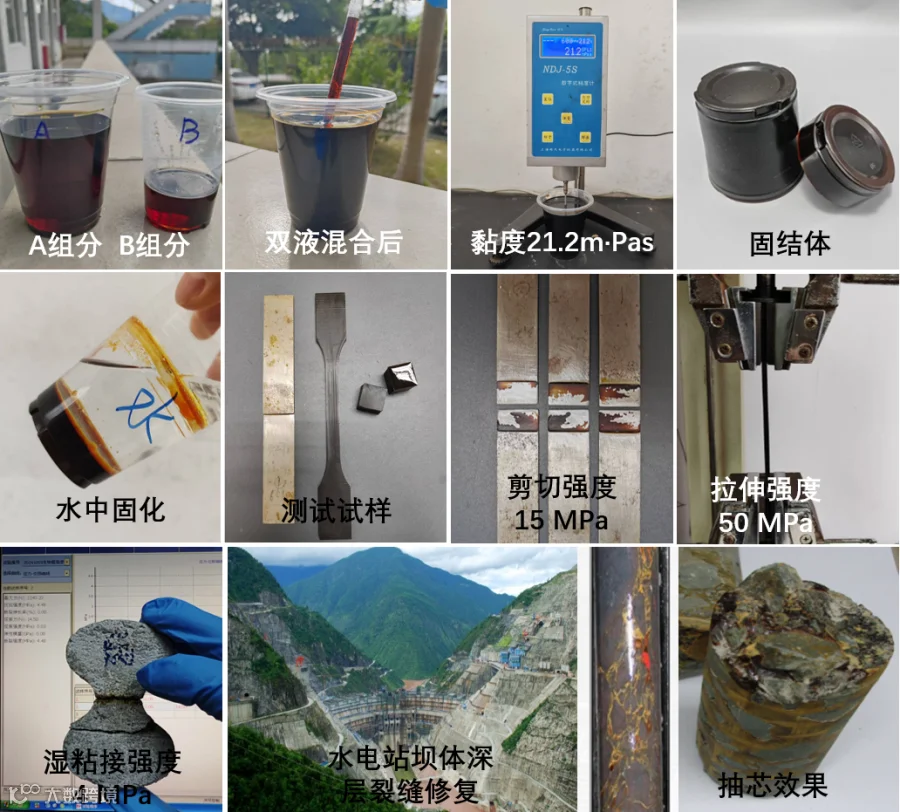

高渗透环氧树脂灌浆材料凭借其低黏度和高渗透性，已成为大坝裂缝和坝基补强的理想选择。其优越的渗透性和粘结强度确保了在复杂地质条件下的有效应用。在保障大坝长期安全性的同时，也满足了严格的行业标准。

随着环保意识的提升，生物基高渗透环氧灌浆材料将成为新趋势。这些材料以可再生资源为基础，减少了对石化资源的依赖，并降低了碳足迹。

我们致力于研发高性能、创新的材料，以提供更多可持续发展的解决方案。通过在环保和功能性方面的不断探索和突破，新材料将在水利工程中扮演更加重要的角色，为基础设施的可持续化建设注入新的活力。

关注润物胶黏公众号，了解更多有趣、有价值的内容。
