产品简介：
LC 5805阻燃剂是一种以磷、氮为阻燃元素的焦磷酸哌嗪类无卤膨胀阻燃剂，属于最新一代无卤阻燃体系。相比于传统的聚磷酸铵无卤阻燃体系，LC 5805具有更高的阻燃效率、热分解温度，以及更好的耐水解析出性能，使其可以耐受更高的加工温度，适用于更宽广的应用范围。LC 5805广泛用于PE、PP、EVA、TPE、TPU等热塑性树脂的增强及非增强材料中，也可以用于环氧树脂、不饱和树脂等热固性材料中。以LC 5805阻燃的PP，阻燃等级可以达到UL 94 V-0（0.75mm），通过GWIT 750℃及GWFI 960℃ 灼热丝测试，并通过70℃×168小时浸水试验（UL746C），同时完全满足RoHS、REACH法规的要求。使用LC 5805的材料还具有阻燃制品密度小、发烟量低、模具腐蚀小等特点。
产品物性：

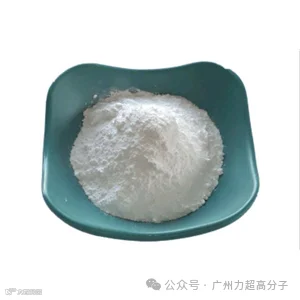

外 观
|
白色粉末
|
平均粒径
|
5~8 μm
|
磷 含 量
|
20~22 %
|
氮 含 量
|
23~25 %
|
真实密度
|
1.8±0.1 g/cm3 |
堆积密度
|
0.4~0.7 g/cm3 |
分解温度
|
≥270 ℃
|
水分含量
|
≤0.5 %
|
pH 值
|
3.5~4.5
|
Cr,Cd,Pb,Hg,As
|
≤20ppm
|
推荐用量：
树脂种类
|
PP
|
PP
|
PP+GF
|
HDPE
|
TPE
|
LC 5805添加量
|
≥22%
|
≥28%
|
≥25%
|
≥28%
|
≥30%
|
UL94阻燃等级
|
V-0
（1.5mm）
|
V-0
（0.75mm）
|
V-0
（1.5mm）
|
V-0
（1.5mm）
|
V-0
（2.0mm）
|
使用注意：
（1）生产工艺：建议双螺杆挤出造粒温度在170-200℃之间，注塑成型温度在170-220℃之间，在保证阻燃剂分散均匀、树脂塑化良好的前提下，建议使用较低温度，避免造成阻燃剂少量分解而导致影响产品性能；螺杆组合建议使用中等强度的组合；加工过程中最好保持一定的真空度。
（2）填料：建议使用硅灰石、硅微粉作为填料；滑石粉、硫酸钡等对阻燃效果有一定影响，不建议大量添加；碳酸钙等碳酸盐会严重影响阻燃效果，不建议使用。
（3）色粉：炭黑添加量超过0.5%（或黑色母添加量超过1%）时，阻燃效果受到明显影响，建议尽量减少添加；含Br、Cl的助剂或色粉（如酞菁绿）可能会导致阻燃剂失效。
（4）抗氧剂：可以使用受阻酚类、硫酚类、亚磷酸酯类抗氧剂或者混合使用。
包装/储存：25kg/包；按一般化学品运输，储存于干燥阴凉处，避免潮湿雨淋，避免阳光直晒。
