认识一款：高强韧性丙烯酸盐灌浆材料@中科院品牌

中科院广州化灌工程有限公司由中国科学院广州化学研究所于1981年创办，是国内首家以化学灌浆技术应用为主的专业化公司。经过四十余年的建设与发展，现已成为集工程施工与设计、材料生产与销售、技术创新与服务为一体的具有专业特色的高新技术企业。

上世纪70年代中期，中科院广州化学研究所参照日本60年代阿隆A的资料，对高浓度丙烯酸盐作为地基加固材料进行了室内试验，形成了最早一批XT-系列丙烯酸盐灌浆材料产业化产品，应用于防渗止水、帷幕灌浆，并取得良好的效果。

经过几十年的发展，历经多次性能迭代，近年来中科院广州化灌工程有限公司成功推出以高弹韧性为特色的XT-301和XT-302丙烯酸盐灌浆材料，分别满足（超越）JC/T 2037-2010《丙烯酸盐灌浆材料》中I型和II性的指标要求。

中科化灌XT-系列丙烯酸盐灌浆材料，以环保无毒为核心突破！不含丙烯酰胺剧毒单体、不含双丙烯酰胺毒性交联剂，浆液和凝胶体急性经口毒性LD50＞5000 mg/kg，严格符合国家《丙烯酸盐灌浆材料》JC/T 2037-2010标准，达到实际无毒级。实现安全与性能的双重保障。

选择中科化灌，用科学品质守护工程安全与环境健康！

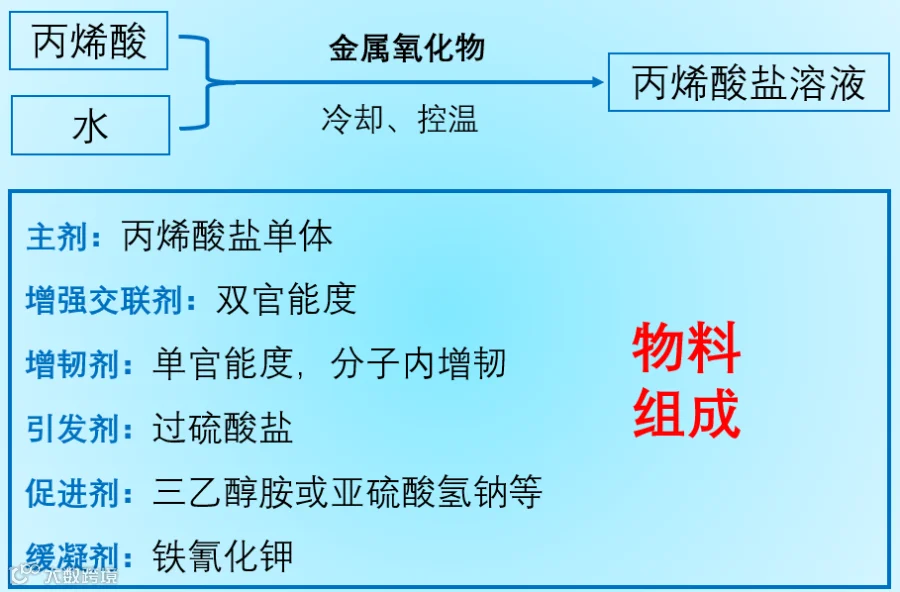

在高弹韧性XT-301丙烯酸盐灌浆材基础上，以特制的水溶性增强交联剂和增韧剂改性，实现了丙烯酸盐灌浆材料的高强度、高弹性和高韧性的三高特色。凝胶体在抗挤出性以及帷幕加固中具有更强的性能优势。

新特®XT-302丙烯酸盐灌浆材料是一种以丙烯酸盐为主体成分的水溶性灌浆材料，由A、B和C三个组分构成。按一定比例配置为1:1型双液灌浆料，可快速形成高强弹性凝胶体。特别适用于动态伸缩缝渗漏水灌浆处理、防渗帷幕加固灌浆处理。

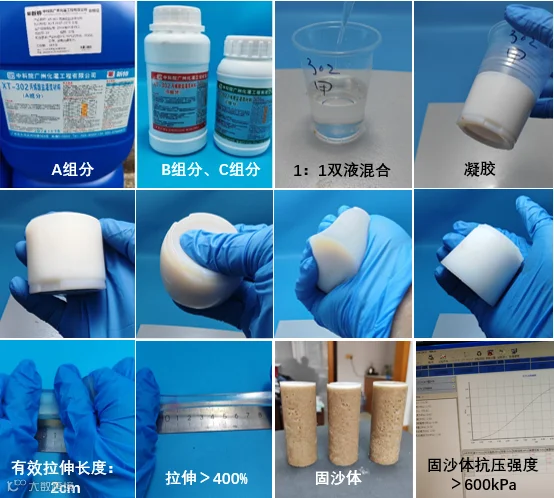

产品特点

● 可灌性好。黏极低，小于10 mPa·s。

● 凝胶时间可调。快速凝胶小于30s，使用缓凝剂可慢速凝胶大于30 min。

● 凝胶体具有优良的弹性。延伸率大于400%，有效地解决结构伸缩变形问题。

● 粘结性能好。与混凝土面具有极佳的粘接性，粘接强度大于凝胶体强度。

● 强度高。固沙体抗压强度高，有利于帷幕加固，提高土体稳定性。

● 抗渗性好。凝胶体具有极高的抗渗性，渗透系数小于10^-7cm/s。

● 环保性好。水性产品，属于实际无毒产品。

适用范围

● 水库、大坝、地基基础防渗帷幕防渗、加固灌浆。

● 伸缩缝、沉降缝等渗漏水灌浆堵漏。

● 地下空间底板、侧墙、顶板再造防水层。

● 固结疏松的土壤和砂子，隔绝水汽。

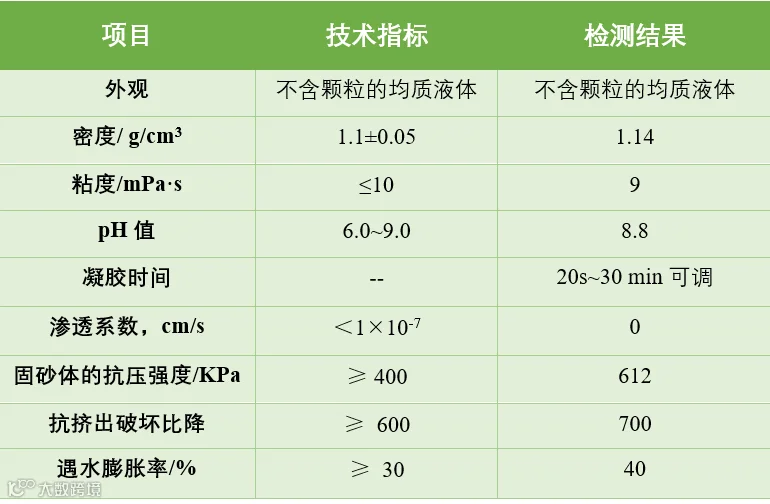

技术指标

执行JC/T 2037-2010《丙烯酸盐灌浆材料》II型 标准

施工要点

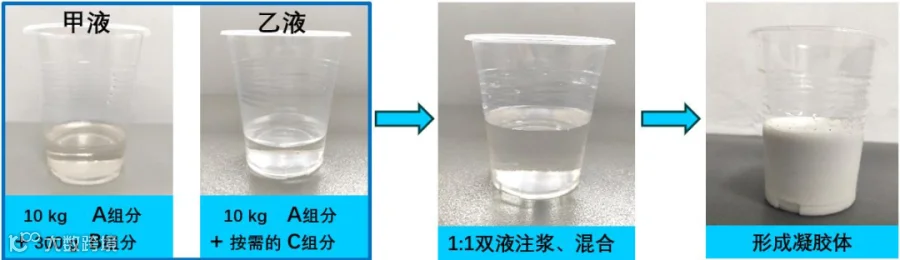

1.浆液配置：

（1）首先，准备2个干净的桶，将10 kg A组分倒入其中1个桶中，加入1整瓶B组分，搅拌均匀得到甲液；

（2）其次，将剩余的10 kg A组分倒入另一个1个桶中，加入C组分，搅拌使固体完全溶解得到乙液；

（3）最后，甲液和乙液按照体积比为1:1的比例进行双液注浆，形成凝胶体，达到渗漏治理以及帷幕加固效果。

凝胶时间调控

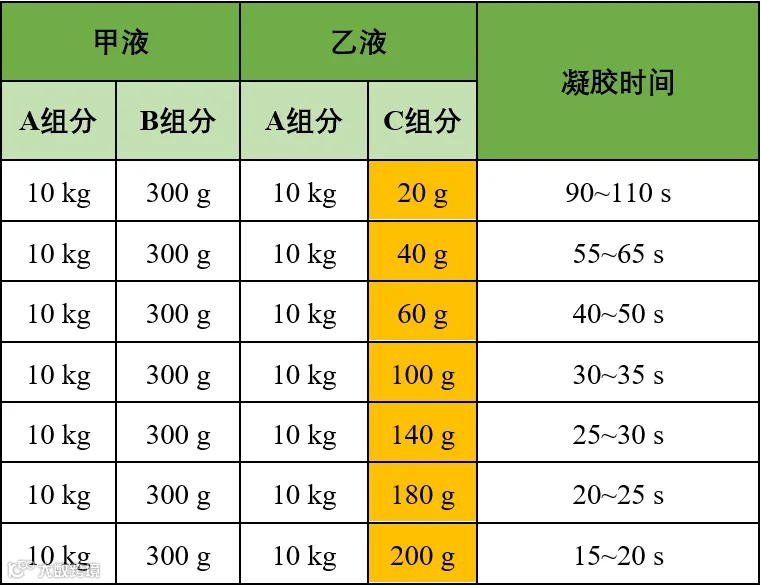

C组分的添加量对应的凝胶时间如下表（温度25℃）：

2. 双液灌浆法（适用于裂缝灌浆堵漏）：按照甲液:乙液 =1:1（体积比）进行双液灌浆。

（1）在渗漏部位钻孔或者开槽。

（2）结构表面可见的漏点和裂缝应用快凝水泥封闭。在进行丙烯酸盐灌浆之前，封闭漏水点和裂缝的水泥应完全凝结固化，并具有一定的强度。

（3）使用双液灌浆泵进行灌浆作业，灌浆压力可采用0.2～0.6 MPa。根据封缝质量和结构情况可适当提高压力，促使浆液渗透到结构最细微的缝隙中。

3. 单液灌浆法（适用于帷幕灌浆）：在乙液中加入缓凝剂（厂家指导），再将甲液和乙液按照体积比为1:1混合均匀，即可进行单液灌浆。

注意事项

1. 温度会对凝胶时间有影响，使用前需要做试验，调整C组分的使用量控制凝胶时间。冬季使用时，固化速度会变慢，需增加C组分；夏季使用时若是固化过快，需减少C组分。

2. 在配置乙液时，将固体C组分溶于A组分中搅拌3~5 min，直到完全溶解。

3.配置好的甲液和乙液需要在1小时内使用完毕，否则会发生失效。

包装

A组分采用塑料桶包装，20kg/桶；B组分300 g/瓶；C组分200 g/瓶。

包装运输和储存要求

避免阳光和高温，在5~30℃阴凉处可存储18个月。
