【干货】坐标提取的几种技巧，值得收藏学习！

操作：打开CASS，在命令行输入open，选择需要提取坐标的dwg文件。

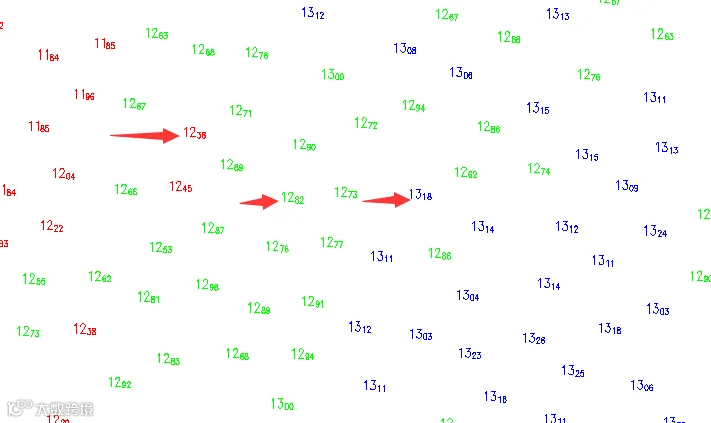

dwg图中高程点数据截图

操作：在命令行输入Dataextraction，回车。出现下图所示的向导，按下图几个步骤操作。最终得到*dxe和*.xls文件。

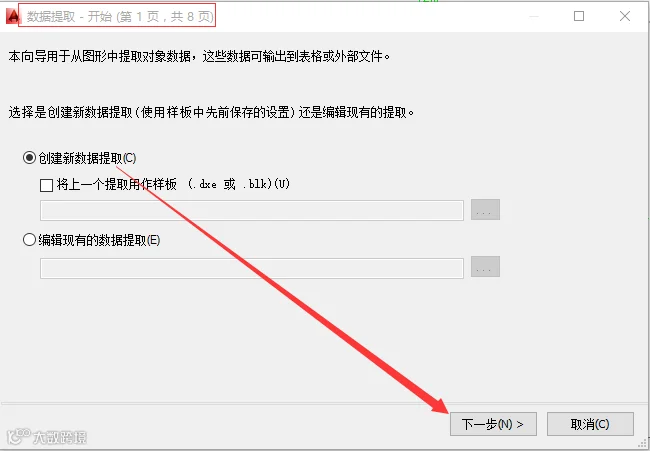

数据提取第一步

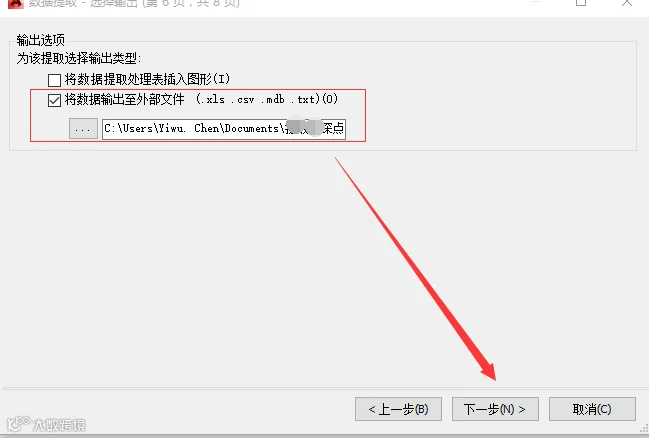

数据提取第八步

打开提取生成的*.xls，可以看到下图所示的坐标信息。接下来就是将这些坐标信息，编辑生成CASS的坐标文件（*.dat）

提取文件截图

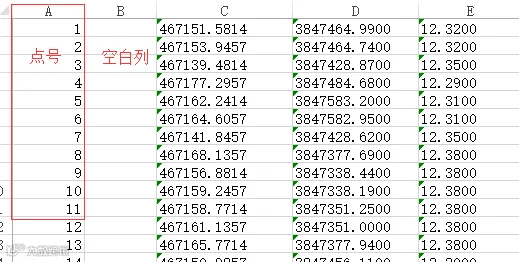

操作：（1）选择提取文件中的三列数据，复制至新建表格中，增加点号列和空白列，整理成下图所示格式。

（2）选择上图的所有数据，复制至新建记事本中。将下图箭头所示的空格替换成逗号（英文半角）。

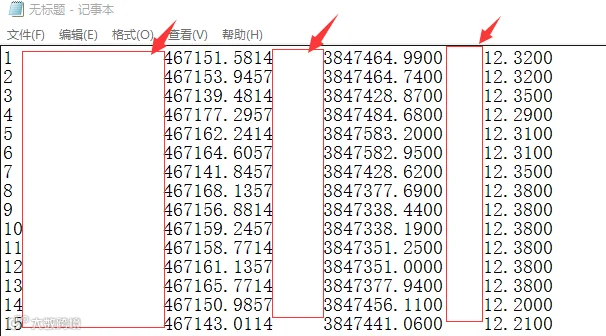

替换前的文件截图

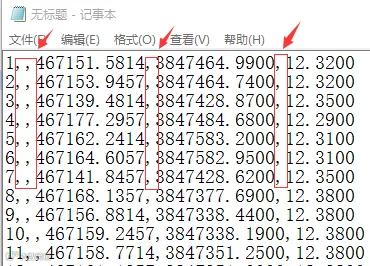

替换后的文件截图

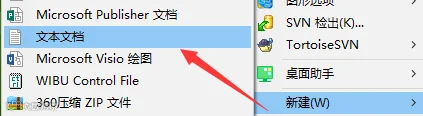

PS：新建记事本，单击右键选择新建-记事本
