在精密弹片的设计与制造中，材料选择直接影响产品的电气性能、机械可靠性及长期稳定性。铍铜（C17200）和钛铜（C19900）作为两种高性能铜合金，因成分与工艺差异，在导电率、弹性极限、耐腐蚀性及加工特性上呈现显著区别。本文通过对比两种合金的六项核心性能指标 —— 弹性模量、疲劳寿命、导电率、耐腐蚀等级、温度适应性、成本结构，结合典型应用场景与加工工艺要求，梳理选型决策逻辑与技术实施要点，为弹片设计提供科学参考。

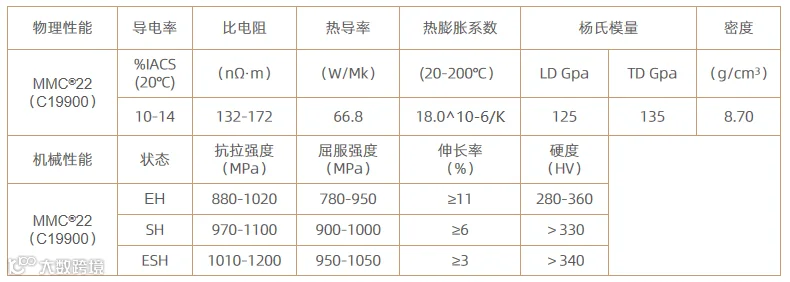

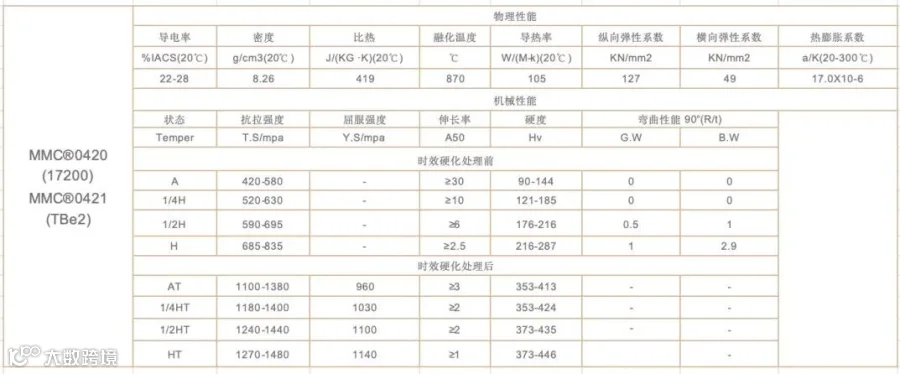

关键性能对比
核心 指标 |
铍铜（C17200） |
钛铜（C19900） |
弹性 |
131GPa |
120GPa |
疲劳 寿命 |
>100万次（高频循环工况） |
50-80万次（常规工况） |
导电率 |
22-28% IACS （经时效硬化处理后） |
10-14% IACS （高强高导型） |
耐腐 蚀性 |
常规环境稳定，湿热/含硫环境需进行表面处理 |
耐氯离子腐蚀 （CASS测试≥720h） |

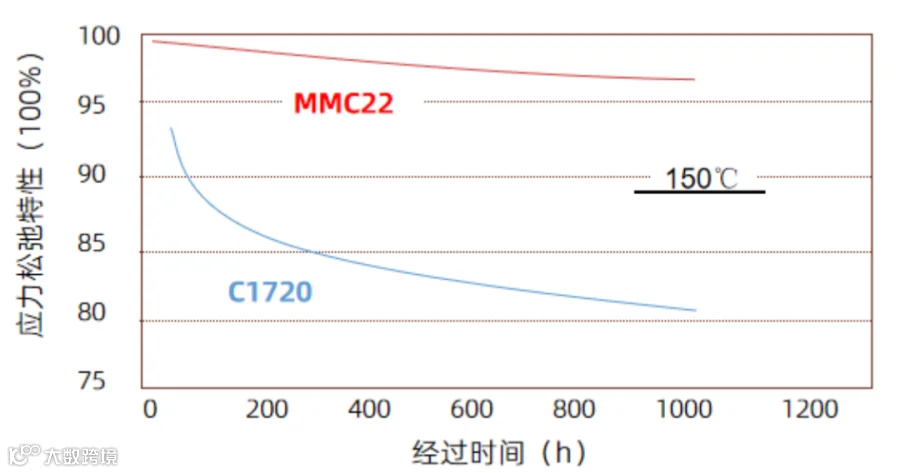

长期 |
持续200℃ / 短期峰值300℃ |
≤150℃（长期稳定） |
加工 成本 |
综合成本较高 （含稀有金属及复杂热处理） |
综合成本低于铍铜 |
铍铜与钛铜在弹片领域各有明确的性能边界与应用优势。选型需综合考量力学性能、环境耐受性及量产经济性，建议通过材料性能测试（如HV硬度测试ASTM E384、盐雾试验ISO 9227、疲劳循环测试）进行最终验证，确保设计方案的可靠性与成本效益平衡。
