导读：一、制动功能的作用变频器制动功能，可防止变频器直流母线电压过高，避免产生过压故障，使变频器安全稳定的运行。当

一、制动功能的作用

变频器制动功能，可防止变频器直流母线电压过高，避免产生过压故障，使变频器安全稳定的运行。当变频器的母线电压过高时，将多余的能量利用制动电阻通过发热的方式消耗掉，防止过压故障。

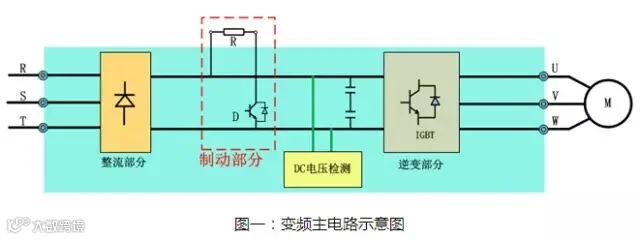

制动部分并接在变频器的直流母线上面，在电路中的位置如图所示：

二、制动组件介绍

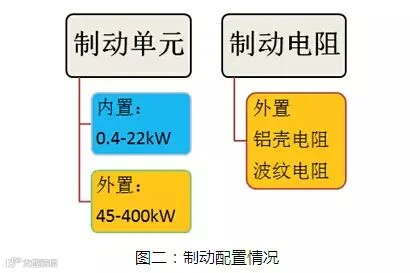

制动组件包括制动单元与制动电阻两部分，制动单元分内置与外置两种情况，制动电阻都是外置。

三、制动单元分内置与外置的安装接线

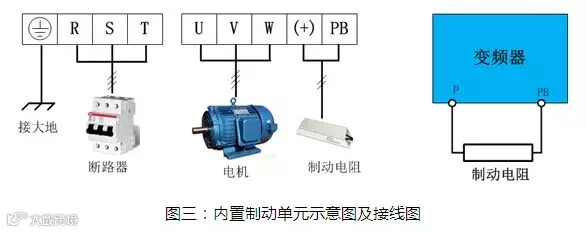

内置制动单元，制动电阻直接接到变频器的主端子上。

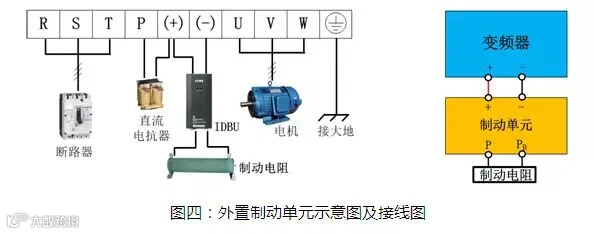

外置制动单元，制动电阻接在制动单元的端子上。

四、制动单元可以并联使用，增加制动容量。

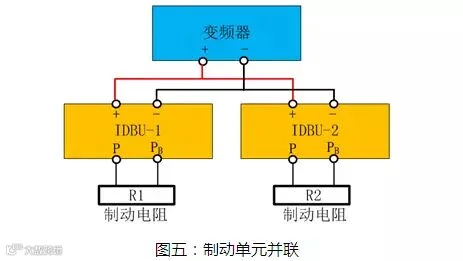

并联方式一：适用于大功率变频器（通常为75kW以上使用这种方式）。

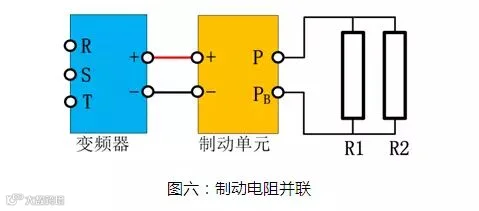

并联方式二：（18.5-75kW的变频器使用此方案）。

(内容来源网络)

想了解更多制动方面的知识，请持续关注我们官方微信。
