中天创展H52-斜床身刀塔式带尾座-三菱系统数控车床

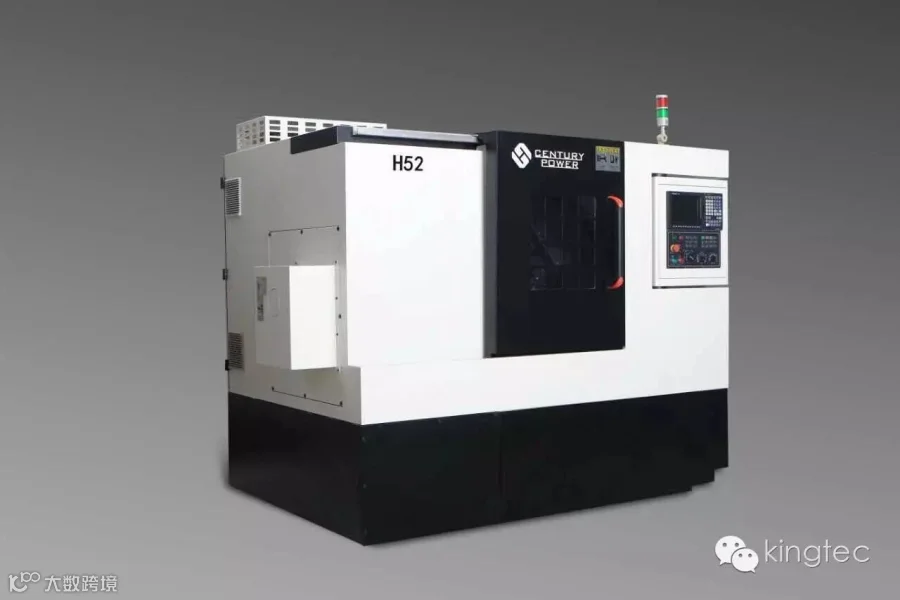

H52数控卧式车床

一、H52系列数控卧式车床介绍

本系列机床是由我公司资深的技术团队自主研发，设计过程参考和吸收国内外知名机床厂的先进技术，并进行改进和优化，使本机床相对于同类产品具有较大的技术和性能优势。该系列数控车床最大加工直径Φ380mm，最大加工长度由470mm至550mm（5号主轴6寸卡盘配63中心高刀塔加工长度为550mm）不等，故可车削加工各种中型、小型复杂的轴类、盘类工件,部分机型带尾座可车削细长轴类零件；此外还具有两坐标直线插补、圆弧插补、螺旋线插补，车、镗、钻、扩、铰孔、攻丝等多种功能。因此，本机床具有极高的性价比，广泛被用于五金、汽车、模具、航空航天、军工等各种领域，并使客户取得良好的经济效益。

本系列机床分标配6号主轴，选配5号、8号主轴。该机床标配线轨自动移动液压尾座，可选手动移动的液压套筒式硬轨尾座。

（一）本机床主要特点：

1、机床结构方面：

该系列数控车床的铸件加厚了承载截面，导轨分布采用和加大跨距设计，使得机床具有高强度，保证动态刚性和精度。床身采用45°斜床身结构，床身床脚一体式铸造，具有较高的稳定性和吸震性能，有较佳的排屑性能；主轴箱采用密布筋板散热，确保主轴轴向加工精度。丝杠采用预拉伸结构，远离电机端轴承座采用与床身或床鞍整体铸造的结构，提高传动副的刚性。机床外观时尚实用，防护性能好,优化防护结构设计，占地面积大为缩小。丝杆导轨润滑油，采用油水分离结构，减少切削液的污染，更加环保。

2、 机床制造方面：

A、零件材质：机床床身、主轴箱、床鞍等主要铸件均采用集团母公司优质的树脂砂造型的特高强度铸铁，刚性好、稳定性强。并经过二次退火，一年以上自然时效处理，对比同类产品使用振动时效处理能更好地消除应力变形。

B、零件加工和机床装配检测：本公司拥有多台大型精密加工设备（含日本三菱静压导轨五面体龙门加工中心，捷克道斯数控镗床，进口起亚卧加等），拥有较强的精密加工能力，机床的大型零件均由本公司自行加工生产，有效地控制了零件的加工精度。另外，本公司有多名经验丰富的高级技师使用先进的工具与检测仪器，确保了机床精密装配水平，使机床的精度和及其保持性得到保证。

3、 配件选用方面：

A、导轨方面：标配采用台湾重载型滚珠线轨。

    B、驱动轴方面：十字滑台拖动采用大扭矩交流伺服电机，配置高品质滚珠丝杠，丝杠采用预拉伸结构，经过设计优化拥有良好的定位精度和抗震能力，使机床工作更加平稳。丝杠轴承采用NSK或FAG丝杠专用轴承及专用油封，保证轴承的高承载和长寿命。

C、主轴及主传动方面：主轴采用台湾原装进口精密主轴，由进口精密轴承经过预紧后支撑，使主轴刚性和回转精度俱佳。主轴运动采用无级调速交流伺服主轴电机。

D、电气和系统：标配三菱E70数控系统，三菱伺服驱动电机及其驱动器, 超同步伺服主轴电机。该系列机床亦可选配其他数控系统。

E、刀塔方面：标配8工位80中心高台湾原装进口品牌液压刀塔，质量可靠、换刀稳定精确。刀柄尺寸25X25，镗孔刀座刀柄有25、32等规格，刀位数有8、10、12工位可选。

F、尾座：标配线轨一体无套筒尾座，油缸可编程移动，操作方便，适合中小零件精加工使用；可选配丝杆电机驱动可编程定位线轨尾座。若需要重切削，可选用传统带液压套筒的硬轨型尾座。

4、功能的多样性：

本机床可选择多种选配功能，提高自动化程度和工作效率，拓宽加工应用范围。可选配自动送料机、自动接料器、拉料器，可选自动气动拉门、对刀仪、专用夹具等等。

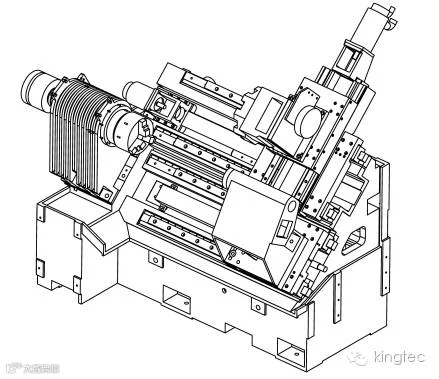

（二）机床主要机械件结构图：

二、机床规格及配置特性

1、机床参数表：

三、机床主要零件一览表：
