中天创展CK38P-斜床身排刀式数控车床

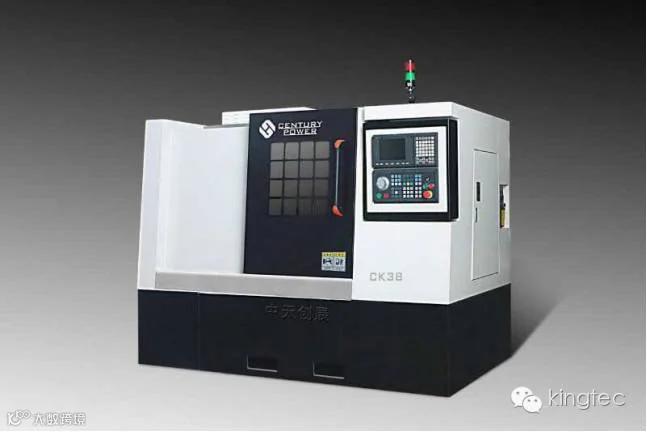

CK38P系列数控卧式车床

一、CK38P系列数控卧式车床介绍

本系列机床是由我公司资深的技术团队自主研发，设计过程参考和吸收国内外知名机床厂的先进技术，并进行改进和优化，使本机床相对于同类产品具有较大的技术和性能优势。该系列数控车床最大加工直径由Φ170mm至Φ410mm不等，最大加工长度由300mm，故可车削加工各种中型、小型复杂的轴类、盘类工件；此外还具有两坐标直线插补、圆弧插补、螺旋线插补，车、镗、钻、扩、铰孔、攻丝等多种功能。因此，本机床具有极高的性价比，广泛被用于五金、汽车、模具、航空航天、军工等各种领域，并使客户取得良好的经济效益。

（一）本机床主要特点：

1、机床结构方面：

该系列数控车床的铸件加厚了承载截面，导轨分布采用和加大跨距设计，使得机床具有高强度，保证动态刚性和精度。床身采用45°斜床身结构，床身床脚一体式铸造，具有较高的稳定性和吸震性能，有较佳的排屑性能；床身水箱一体式设计，增加了机床的刚性，配合整体钣金彻底解决渗漏问题；主轴箱采用密布筋板散热，确保主轴轴向加工精度。丝杠采用预拉伸结构，远离电机端轴承座采用与床身或床鞍整体铸造的结构，提高传动副的刚性。机床外观时尚实用，防护性能好；导轨防护不采用多层拉伸罩，将其移动时对机床精度影响降到最低。

2、 机床制造方面：

A、零件材质：机床床身、主轴箱、床鞍等主要铸件均采用集团母公司优质的树脂砂造型的特高强度铸铁，刚性好、稳定性强。并经过二次退火,一年以上自然时效处理，对比同类产品使用振动时效处理能更好地消除应力变形。

B、零件加工和机床装配检测：本公司拥有多台大型精密加工设备（含日本三菱静压导轨五面体龙门加工中心，捷克道斯数控镗床，进口起亚卧加等），拥有较强的精密加工能力，机床的大型零件均由本公司自行加工生产，有效地控制了零件的加工精度。另外，本公司有多名经验丰富的高级技师使用先进的工具与检测仪器，确保了机床精密装配水平，使机床的精度和及其保持性得到保证。

3、 配件选用方面：

A、导轨方面：标配采用台湾重载型高精度滚珠线轨。

    B、驱动轴方面：十字滑台拖动采用大扭矩交流伺服电机，配置高品质滚珠丝杠，丝杠采用预拉伸结构，经过设计优化拥有良好的定位精度和抗震能力，使机床工作更加平稳。丝杠轴承采用德国NSK或FAG丝杠专用轴承及专用油封，保证轴承的高承载和长寿命。

C、主轴及主传动方面：主轴采用台湾原装进口精密主轴，由进口精密轴承经过预紧后支撑，使主轴刚性和回转精度俱佳。主轴运动采用无级调速交流伺服主轴电机。

D、电气和系统：标配新代6TA系统，配日本安川伺服驱动电机及其驱动器，北京超同步伺服主轴电机。

4、功能的多样性：

本机床可选择多种选配功能，提高自动化程度和工作效率，拓宽加工应用范围。可选配自动送料机、自动接料器、拉料器，可选自动链板排屑机和接屑车，自动气动拉门、对刀仪、专用夹具等等。

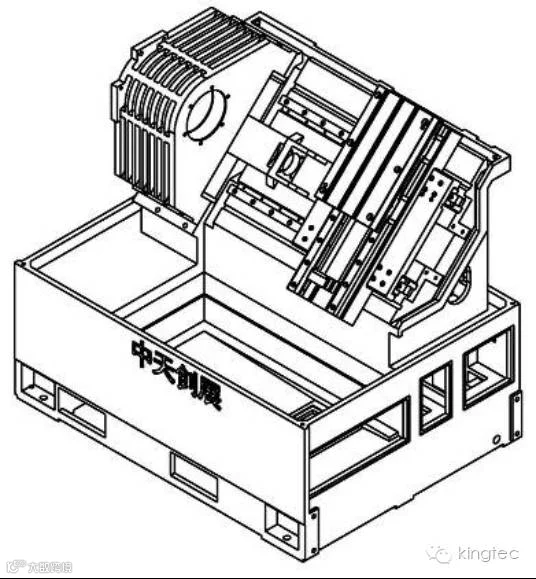

（二）机床主要机械件结构图：

二、机床规格及配置特性

1. 机床参数表：





三、CK38P数控卧式车床主要零件一览表：
