陶瓷人必备丨瓷砖是怎样生产的工艺流程顶级视频

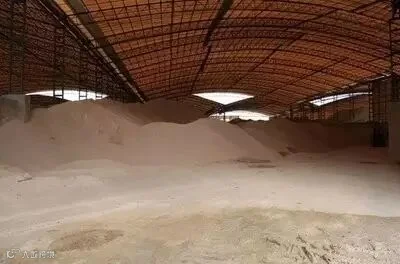

原材料进仓首要经过检验，包括取样、打饼试烧、物理性能检测、化学分析等步骤。原料验收员首先对新进仓的原材料取样，并检测样品水分；然后检测员将样品按程序进行制粉、打饼、试烧，并对试烧后样饼的白度、强度、吸水率等物理性能进行检测，同时，化验员从制粉环节中抽取部分粉料进行化学分析，检测原料中各种化学成分含量是否符合工厂的工艺技术要求，原料检查是非常严格的。

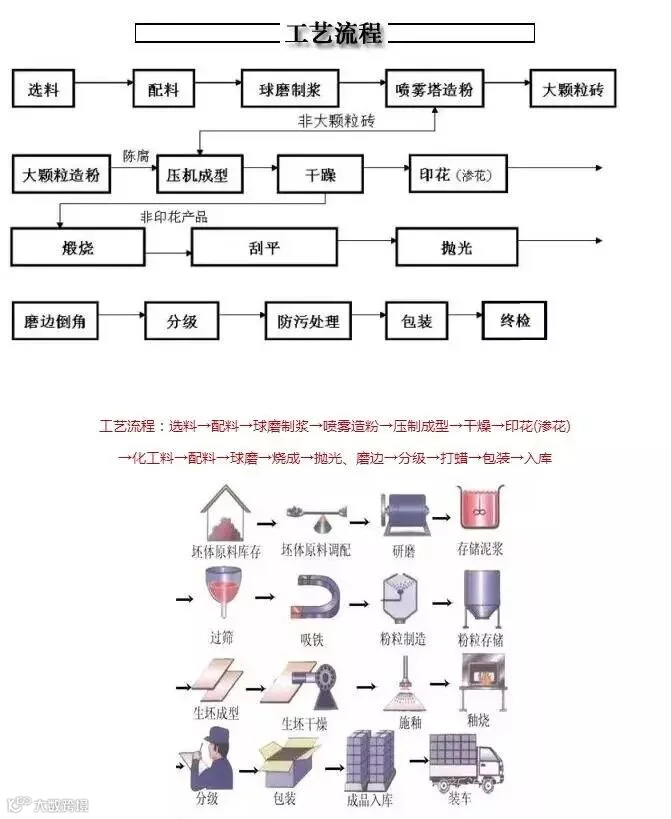

粉料制备包括配料——球磨——过筛除铁——泥浆均化——喷雾干燥制粉——料仓陈腐等过程。

首先是根据工艺配方单（包括加水量）对相应的原料进行称重配料（是按一定的比例）

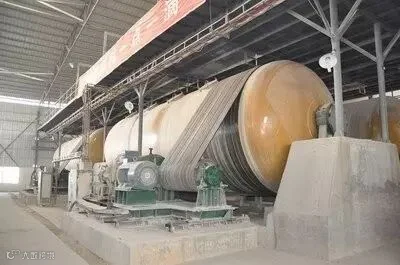

然后将配好的原料加入球磨机进行研磨成浆，球磨机内按照工艺要求配好研磨介质——球石，目的是使各种块状、粗细不等的原料经研磨破碎后充分均匀混合，一方面能促进坯料在烧成过程中的物化反应，降低烧成温度，另一方面也有利于原料中杂质的分离；

球磨后的泥浆经检测符合工艺质量要求放入浆池中，途中要进行过筛除铁。过筛是为了除去球磨时没有磨细的粗颗粒和一些杂质；铁会影响瓷砖的白度，而且会在瓷砖表面形成黑点、熔洞、杂质等缺陷，所以一定经过多道严格除铁；

泥浆经过过筛除铁后，要不断的搅拌均化，是使泥浆更均匀，改善泥浆流动性能，增加泥料的可塑性，提高坯体强度，减少成型、烧成时的开裂等。

均化后的泥浆经检测符合质量要求后，经高压雾化输送到喷雾塔，通过热风炉的热风干燥制成粉料颗粒。在喷雾造粒过程中，对粉料含水率的控制非常重要，粉料含水率的高低以及水分在粉料中分布的均匀程度，都将对压制成型操作和砖坯质量产生直接影响。

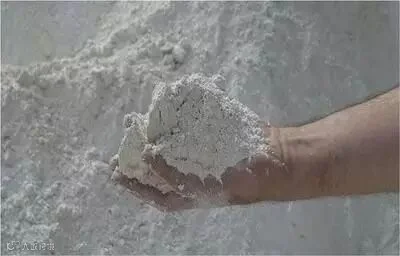

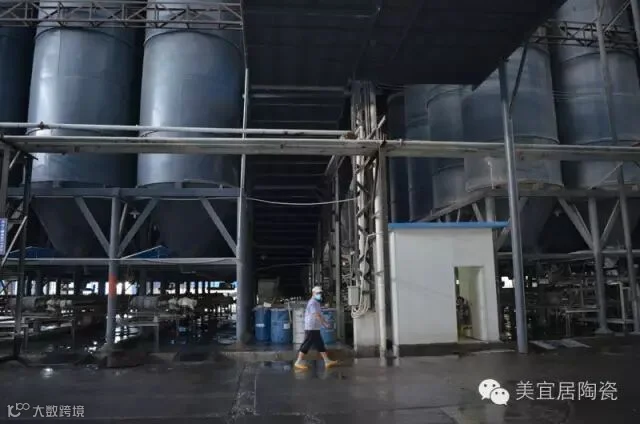

从喷雾塔出来的粉料，由于颗粒内外水分的差异，以及各部分粉料水分不均匀，还需输送到料仓进行陈腐，以促使粉料的水分更加均匀。粉料在料仓陈腐24小时，可以说就完成了瓷砖生产的坯料制备环节，制备好的粉料将通过输送皮带送往下一环节工序。

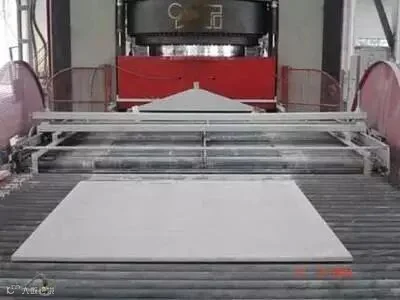

制备好的粉料将送入压机工序，通过模具布料后，再对其粉料施加一定压力，这样粉料就被压制成砖坯。需要注意的是，压制成砖坯过程中，一定要保证粉料质量要求以及压机的正确操作过程，否则会直接影响砖坯的质量。

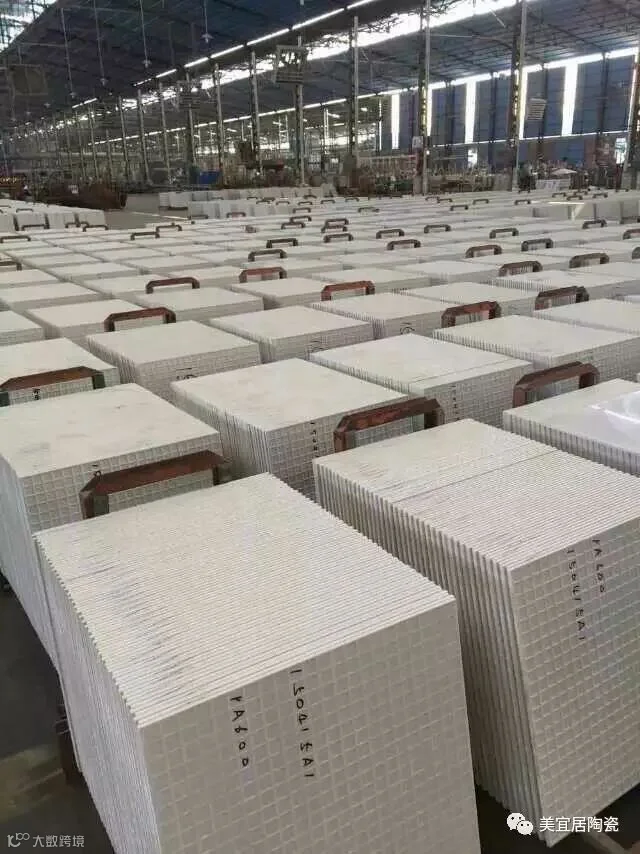

压制成型后，砖坯的强度很差是因为砖坯的水分含量很多，要经过干燥是把砖坯中的自由水蒸发掉，一方面可以提高坯体强度，减少坯体损坏，可避免废品进入印花和烧成工序，造成不必要损失；另一方面还可以避免含水率较高的砖坯入窑烧成时，由于水分剧烈蒸发导致坯体开裂。（印花是对渗花抛光砖有的过程）

砖坯干燥后入窑炉烧成。砖坯在进入窑炉前要先上底浆，主要是为了防止砖坯在窑炉煅烧的高温段处于软化状态时与辊棒的粘粘。

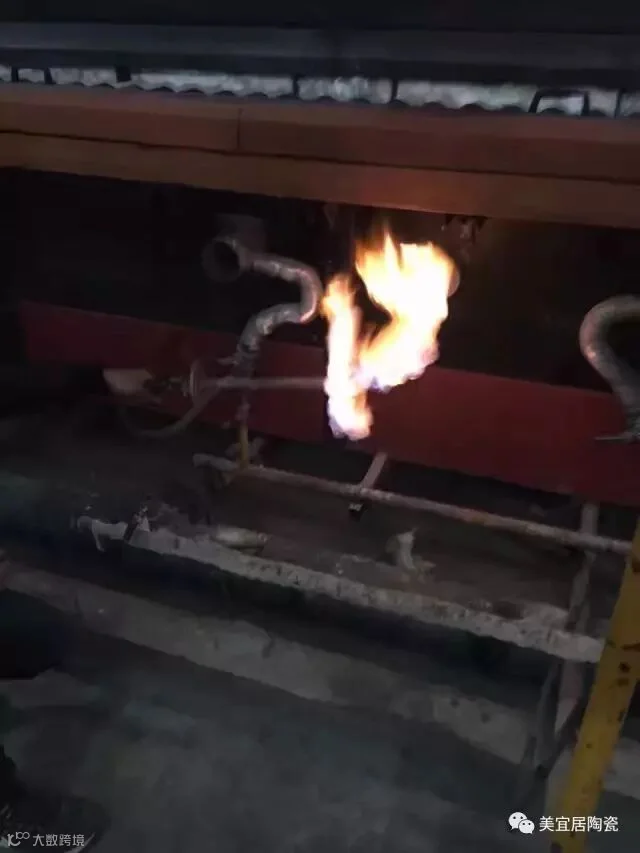

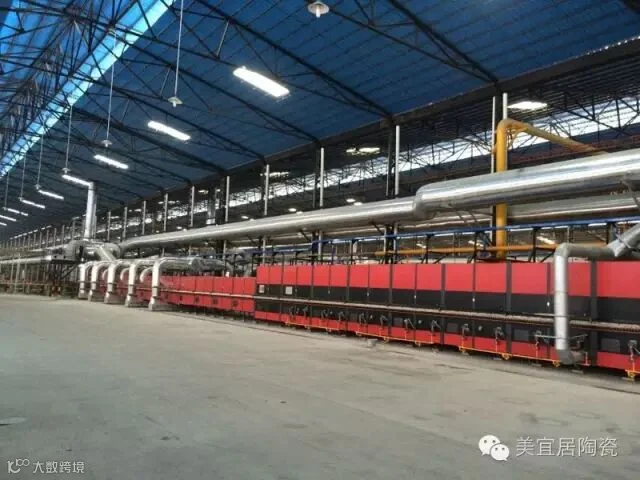

进入窑炉高温煅烧，一般最高烧成温度不超过1250度。目前，集团拥有同行业内最长的389米窑炉生产线，从而瓷砖的烧成时间更加充分，烧成后的产品吸水率更低、砖面更光亮平整、细腻无针孔，而且坯体白度大大提升，即使经磨边后，坯层侧边也不会产生黑边现象，产品质量得到充分保证。

烧成后的瓷砖半成品要经过磨边——刮平——抛光——后磨边——风干等步骤，才能成为我们在展厅看到的一块块光亮平整的精美瓷砖。

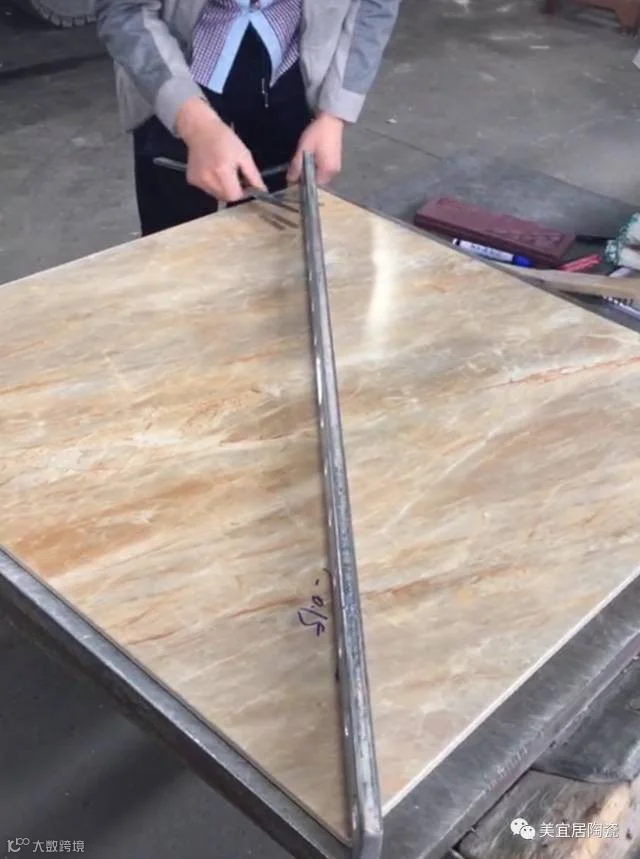

在磨边工序中，严格规定瓷砖的尺码和对角线必须符合公司的内控标准，要求精度非常高，对操作人员的技术要求也很高。

进入抛光工序。抛光又分为粗抛、中抛、精抛三个步骤，也就是将用于抛光的磨块由粗到细排列，将经过铣平的瓷砖表面逐步研磨成有光泽度并呈现出砖坯原有的纹理。

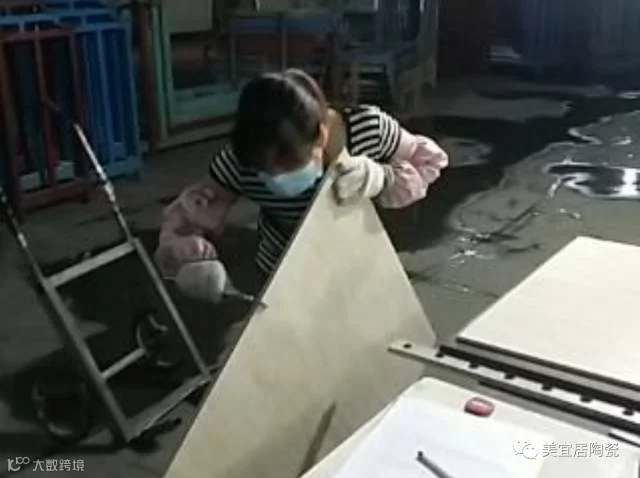

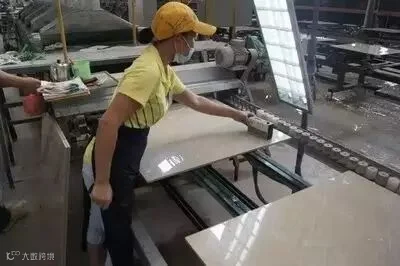

分级是非常重要的一个环节，他是控制产品质量的关键部分，我公司对产品质量的把关非常严格，而且在每个分厂都设有品质监理组，控制出厂前的产品质量。

最后对瓷砖表面和砖底的水分进行风干，以便于成品上蜡和成品分级检选、包装入库。
