一、什么是“浮纤”？

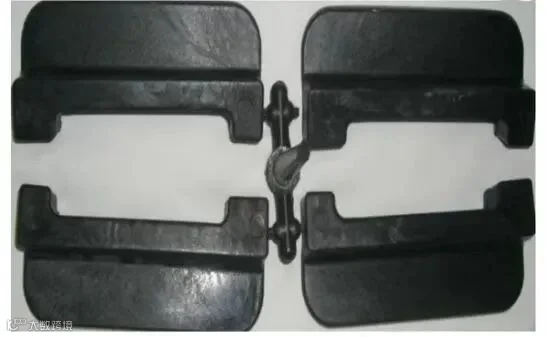

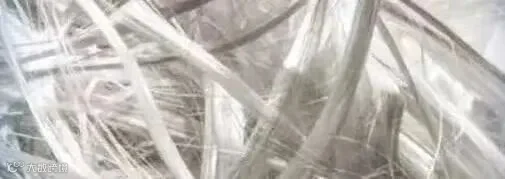

浮纤 是指在注塑成型过程中，玻璃纤维由于与尼龙基体的相容性、收缩率差异以及流动取向等原因，暴露于制品表面的现象。
表现：制品表面出现白色的、絮状的纤维丝，颜色不均（发白），表面粗糙，手感差。
成因：
1. 收缩率差异：尼龙树脂的收缩率远大于玻璃纤维。冷却时，树脂收缩更大，将内部的玻璃纤维拉向表面并暴露出来。
2. 流动取向：在熔体注射充模过程中，粘度较高的玻璃纤维会趋向于向流动方向排列。在模具表面，熔体与冷模壁接触迅速冷却，来不及被树脂完全包裹的纤维就固定在了表面。
3. 相容性差：极性的玻璃纤维与非极性的尼龙基体之间相容性并非完美，尤其在熔体流动剪切力下，容易发生相分离。
浮纤不仅影响外观，还会对后续的喷漆、电镀等二次加工造成不良影响。
二、硅酮粉如何解决浮纤问题？
硅酮粉，通常是以二氧化硅（SiO₂）为载体吸附的聚硅氧烷（硅酮）粉末。它在抗浮纤中主要扮演 “相容剂”和 “润滑剂”的双重角色。
其作用机理可以概括为以下几点：
1. 优异的迁移性（关键作用）：
硅酮粉在尼龙熔体中受热后，硅酮成分会从载体中释放出来。
由于其极低的表面张力和极高的流动性，它会快速迁移到熔体与模具界面、以及尼龙与玻璃纤维的界面。
2. 改善界面相容性与润滑：
在尼龙/玻璃纤维界面：迁移过来的硅酮分子会包裹在玻璃纤维表面，形成一层极薄的润滑层。这层润滑层起到了“桥接”作用，改善了尼龙基体与玻璃纤维的界面相容性，减少了相分离。同时，它降低了纤维与树脂之间的摩擦，使纤维在树脂中更容易被浸润和包裹，而不是被“挤”出来。
3. 改善熔体流动性：
在尼龙熔体内部：硅酮起到了内润滑的作用，显著降低了熔体的粘度（表观粘度）和熔体与模具金属壁之间的摩擦（外润滑）。
流动性更好的熔体能够更顺畅地流动，对玻璃纤维的携带能力更强，使其在充模过程中能更均匀地分散并被树脂包裹，而不是被推到前沿或表面。
4. 形成表面保护层：
迁移到模具表面的硅酮分子会形成一层非常薄的润滑膜，这层膜有助于熔体整体滑移，减少了熔体前端与模具壁的剧烈剪切，从而避免了表面的玻璃纤维因高剪切而被“剥离”并暴露。
三、硅酮粉的应用优势
高效抗浮纤：效果非常显著，通常添加0.2%-0.8%即可极大改善表面外观。
提高流动性：降低熔体粘度，有助于成型薄壁制品或复杂结构，降低注塑压力和温度。
改善脱模性：优异的润滑性使产品脱模更容易，减少顶白、变形等问题。
耐磨性：硅酮的润滑性也能略微提升制品的表面耐磨性能。
保留力学性能：与某些相容剂或润滑剂不同，合理用量的硅酮粉对材料的刚性、强度等核心力学性能影响很小。
四、如何使用硅酮粉？
1. 添加量：
推荐范围：通常为总料量的 0.3% - 0.8%。
过低：效果不明显。
过高（如>1.5%）：可能导致润滑过度，引起打滑、塑化不良，甚至影响产品强度和焊接性能。过量也可能导致喷霜（析出到表面）。
2. 加工工艺：
混合： 硅酮粉通常与尼龙颗粒、玻璃纤维（如果是预混料）在混料机中混合均匀后直接注塑。确保分散均匀是关键。
注塑参数：在原有工艺基础上，可适当提高注射速度和模具温度，更高的注射速度使熔体快速充模，纤维来不及取向暴露；更高的模温延缓表层冷却，给树脂更多时间包裹纤维。这与硅酮粉的润滑作用相辅相成。
五、力超高分子尼龙抗浮纤专用硅酮粉介绍
LC 6202S硅酮粉是一款不含有机载体的超高分子量硅酮塑料添加剂，具有硅酮含量高，分子量大，表面无析出，在螺杆中挤出不打滑等特点，现已广泛应用于热塑性塑料中改善加工性能和表面爽滑性。
典型性能：
|
|
|
|
|
|
|
|
|
|
|
|
性能特点：
1、提高塑料加工流动性和脱模性能；降低扭矩，减少设备磨损，降低良品充模容易；。
2、明显降低摩擦系数，提高爽滑性能，改善表面光泽，增进表面丝质触感，提高耐磨性及耐擦刮性。
3、提高阻燃性能，降低烟密度，提高阻燃(高填充)材料冲击强度。
4、具有良好的稳定性和非迁移性。
典型应用：
改性塑料，电缆料，弹性体，薄壁复杂制件，硅芯管等。
用于PVC电缆料中用来改善加工性能和表面爽滑性
用于PA、PC、PPS 等高加工温度的工程塑料中提高产品流动性，促进结晶，改善表面浮纤，提高冲击强度。
推荐添加量：
当添加量为0.5%-1.0%时，可改善制品的加工性、流动性和脱模性；当添加量为1.0%-2.0%时，可改善制品的表面性能(爽滑性、光洁度、耐划伤性、耐磨性等)。
包装：本品采用纸塑复合袋包装，每袋净重20公斤。
感兴趣的朋友，可以关注下方公众号二维码了解更多，或者登录我司官网：http://www.licgfz.com/。
