在阻燃尼龙（特别是增强尼龙PA6、PA66）领域，寻找三氧化二锑（ATO）的替代品主要出于以下几个驱动因素：
1. 环保与健康要求：锑被列为潜在关注物质，在欧盟REACH等法规下受限风险增加。
2. 成本波动：锑是一种战略资源，价格受供需和政治因素影响大。
3. 性能优化需求：ATO本身不阻燃，需与卤系阻燃剂（如溴化环氧树脂）协同，但这套体系在燃烧时可能产生腐蚀性和有毒气体，且影响材料色泽和透明性。
4. 无卤化趋势：电子电气、交通等领域对无卤阻燃材料的需求日益增长。
因此，三氧化二锑的替代路径主要围绕 “无卤阻燃体系”和 “新型高效协效剂” 两个方向展开。
一、主要替代方案及应用
方案一：直接替换为无卤阻燃体系（主流方向）
这是最彻底的替代，完全摒弃卤/锑体系，适用于有严格环保要求的新产品开发。
1. 氮系阻燃剂 - 三聚氰胺氰尿酸盐（MCA）
应用：在纯PA6中效果最佳，PA66中需调整。通过吸热分解、稀释可燃气体和促进成炭发挥作用。
优点：无毒、低烟、白度高、电性能好、成本相对较低。
缺点：对玻纤增强尼龙效果显著下降，热变形温度（HDT）有所降低，易吸潮。
典型添加量：8-15%。
2. 磷系阻燃剂 - 应用最广泛的无卤体系
次磷酸盐类（如朗盛公司的OP系列，科莱恩的Exolit® OP 1230/1312/1314等）：
应用：是目前玻纤增强阻燃尼龙的黄金标准。在凝聚相和气相同时起作用，促进成致密炭层。
优点：效率高，添加量少（通常10-20%即可达UL94 V-0），对力学性能（尤其是冲击强度）保持好，色泽好，耐热和耐迁移性优。
缺点：成本非常高，是目前最大的制约因素。
聚磷酸铵（APP）及其复配体系：
应用：常与氮源（如三聚氰胺）复配成“膨胀型阻燃剂（IFR）”用于尼龙，通过膨胀炭层隔绝热量和氧气。
优点：阻燃效率高、低烟、低毒。
缺点：吸湿性强，严重影响尼龙的电气性能和长期耐热老化性（水解风险），在高湿环境下应用受限。
有机磷化合物（如DOPO及其衍生物）：
应用：主要用于对透明度有要求的特种工程塑料（如透明PA），或作为反应型阻燃剂合成阻燃聚酯、环氧树脂。在通用尼龙中作为添加型使用成本偏高。
优点：分子设计灵活，可兼顾阻燃与其他性能，蒸汽压低，耐迁移。
3. 金属氢氧化物 - 氢氧化镁（MDH）或氢氧化铝（ATH）
应用：通过高添加量（通常>50%）的吸热分解和释放水蒸气来阻燃。
优点：无毒、抑烟、极低的成本。
缺点：添加量极大，导致尼龙熔体流动性极差，材料密度增加，力学性能（特别是韧性和拉伸强度）严重恶化。通常只能用于对性能要求不高的低端填充制品。
方案二：在卤系阻燃体系中寻找锑的替代协效剂
如果因成本或工艺原因必须保留溴系阻燃剂，但希望减少或不用锑，可考虑以下协效剂：
1. 硼酸锌（如2ZnO·3B₂O₃·3.5H₂O）：
作用：与卤系阻燃剂协同，促进成炭，释放结晶水，并生成玻璃态覆盖层。
优点：部分或完全替代ATO，降低成本，同时具有抑烟、抑制余辉和防滴落作用。环保性优于锑。
缺点：协效效率通常略低于ATO，需要优化配比（常与少量ATO或其它协效剂复配）。
2. 硫化锌：
作用：作为ATO的有效替代协效剂，与溴系阻燃剂协同良好。
优点：可达到与ATO相近的阻燃等级，且能改善材料白度和色泽稳定性。
缺点：成本较高，应用案例相对较少。
3. 新型锑酸盐/复合金属氧化物：
作用：开发更高效率的含锑协效剂，通过减少总用量来应对法规风险。或使用锡酸锌、钼酸钙等。
优点：可能在同等阻燃级别下，降低锑或卤的总含量。
缺点：本质上仍含锑或卤，并非根本性无卤解决方案。
二、力超高分子三氧化二锑替代无卤阻燃剂产品介绍
1、产品描述:
LC 5105E 是我司自主开发的一款三氧化二锑阻燃替代物，由高效的磷酸盐阻燃剂经化学改性而成。对卤系阻燃剂具有优异的协效作用，并且重金属通过了 SGS 的检测及符合国际环境管理物质的有关指令，该产品在 PA、PBT、ABS、HiPS、PS、PVC、PP、PE、EVA 等大多数塑料中可等量取代三氧化二锑，其协效作用与三氧化二锑不相上下，同时具有极佳的抑烟作用。本品等量取代三氧化二锑 30%-50%，不但不会降低制品的阻燃等级，还可使制品燃烧发烟量大量减少。同时本品还具有抗滴落的作用，能有效地改善燃烧时产生的高温熔滴现象。
2、 物理数据：
|
|
|
|
比重（g/cm3） |
|
PH 值 |
LC5105E |
≥92 |
>360 |
|
≤5 μm |
|
3、阻燃机理:
本产品在高聚物燃烧过程中能起到酸催化作用，使体系部分交联反应和炭化，从而形成炭焦保护层，阻止挥发性分解物外逸，产生屏蔽作用 (这些变化能使炭层具有更好的绝缘性，从而提高阻性)。同时也能与卤素阻燃剂与三氧化二锑反应过程中所产生的氧卤化锑的分解温度降低，从而达到协助阻燃的目的。
4、产品特点:
1) 与三氧化二锑配合，在达到同样的阻燃效果情况下，能减少 30%～70%的三氧化二锑的用量，起到节省成本的目的。
2) 添加 3%以下，能显著提高产品的流动性，从而提高制品的尺寸稳定性和制品表面光洁度。
3) 热稳定性优异，有辅助降低烟密度和降低熔滴性的作用。
4) 适量增加添加量，有辅助提升阻燃等级通过 UL 标准测试。
5、推荐领域:
适用于常见热塑性树脂、TPE、TPU 等热塑性弹性体，能够起到润滑分散作用，改善材料加工性能，降低熔体粘度，提高粉体组分的分散性，还可以对材料的表面手感有很好的改善。
6、包装及储存:

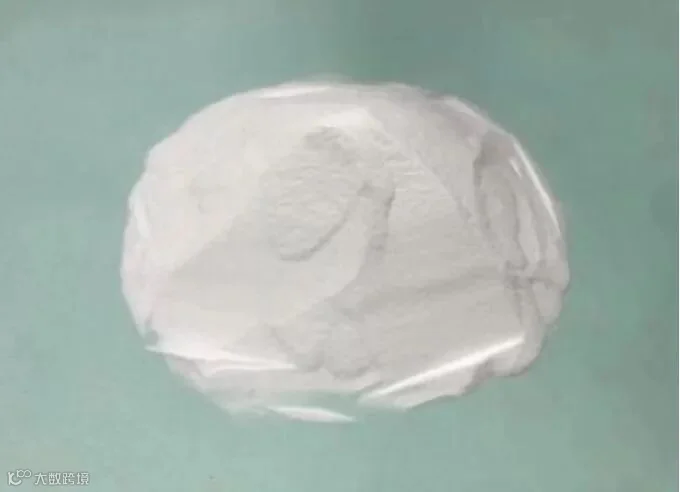

本品为白色结晶粉末，20 或 25 公斤复合纸袋包装，应储存于通风阴凉干燥处，使用时无需加温，运输亦不需特殊包装，使用和运输更加方便。
三、总结建议：
对于全新、高要求的项目（如高端电子电器）：首选次磷酸盐类无卤阻燃体系，尽管成本高，但能一次性满足环保和高性能需求，是未来的主流方向。
对于现有卤-锑体系的成本/环保优化：尝试用硼酸锌部分或全部替代三氧化二锑，与溴系阻燃剂复配，这是一个相对简单、低风险的过渡方案。
对于纯PA6且性能要求不高的应用：MCA是经济实用的选择。
对于成本极度敏感且性能要求低的场合：可考虑高填充金属氢氧化物，但需承受力学性能的大幅牺牲。
在实际替换时，必须进行全面的评估测试，包括：阻燃等级（UL94）、热性能（灼热丝GWIT/GWFI，CTI）、力学性能（拉伸、冲击、HDT）、加工流动性（MFI）、长期可靠性（热老化、湿热老化）以及成本核算。最好与专业的阻燃剂供应商合作，进行配方开发和测试。
感兴趣的朋友，可以关注下方公众号二维码了解更多，或者登录我司官网：http://www.licgfz.com/。
