各种物体表面的发射率是由物体表面的材质决定的，是否您在使用热像仪测量不同材质物体表面温度时，尤其是光亮的金属或非金属表面，陷入解决发射率的困境了呢？如果是，不用急，下面我们讲讲如何用简单的方法搞定发射率！
1、表面可处理之绝缘胶带法
a. 适用场合：适用于被测目标相对比较大，温度较低（小于100℃），要求测试后不改变原目标表面状况的场合，例如各种散热模块、光洁器件表面、金属表面等
b. 操作方法：贴绝缘胶布（建议使用3M电气绝缘胶带，颜色不论），之后将热像仪发射率设为0.95
c. 注意事项：应尽量使胶带与被测目标的表面接触紧密，没有气泡或褶皱等现象，需要预留5分钟以上时间，使被测目标表面与胶带充分达到热平衡状态。一般胶带只能耐温100℃，若检测高温建议使用高温胶带最高至300℃。
2、表面可处理之涂漆法
a. 适用场合：此种方法可以适用于温度较高目标，也可以适用目标尺寸较小的，客户可以接受被测物体表面颜色被改变的场合，例如在制造业中，较小的芯片表面、管脚、不规则的散热片、电容器顶端、LED芯片（表面镀银）等
b. 操作方法：油性笔或丙烯酸树脂喷漆（哑光漆或橘皮漆），发射率设为0.95-0.97
c. 注意事项：应尽量使漆面均匀，而且薄（但要覆盖住被测目标表面）；为保证充分达到热平衡，建议涂漆3分钟后再进行测试。大部分漆的耐温为400 ℃以下，若目标温度较高建议使用氧化铜高温漆最高至1000℃。
3、表面可处理之导热硅脂法
a. 适用场合：1)当涂漆和贴胶带可能会影响金属表面散热，改变金属原有的温度 2)涂漆后不方便擦拭 3)部分材质漆层有导电的隐患 4)胶带粘贴比较麻烦，特别对于非规则形状物体
b. 操作方法：使用导热硅脂（可在各化学品、化学试剂销售网点购买），设置发射率0.95
c：注：导热硅脂的导热系数λ＞0.8W/m.k，可真实反映金属表面的温度状况。导热硅脂在-50℃～180℃内不溶化、不流失、不挥发。

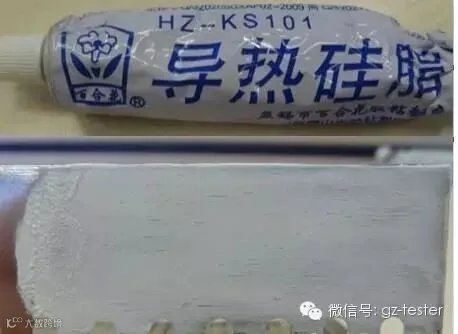

涂有导热硅脂的金属表面
4、表面不可处理之空腔效应法
a) 空腔效应：当空腔的深度是其宽度的7倍以上时，其发射率将接近0.95，即使目标材料是光亮的，这就是空腔效应。
b) 适用场合：在光亮金属表面上（如电气设备），螺栓孔、螺纹、垂直角落甚至划痕，都会提供近似真实温度的信息。

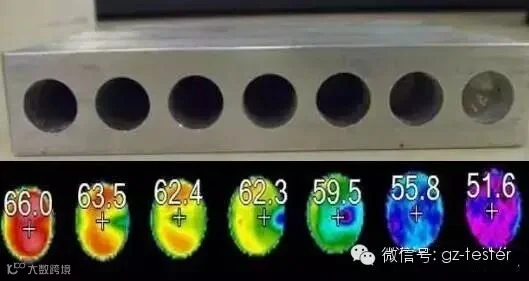

加热后温度均匀的铝块上的从左往右深度变浅的孔，从左往右温度依次下降

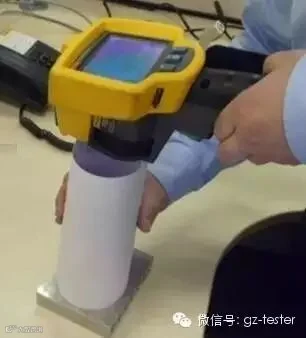

c)当光亮金属表面无法打孔或进行表面处理时，可以反向设计空腔体，如将热像仪至目标间的光路包围起来的方法就制成了一个类似空腔环境，这时金属表面发射率将会提高，有利于检测的准确性和稳定性
本文转自“福禄克红外热像”
