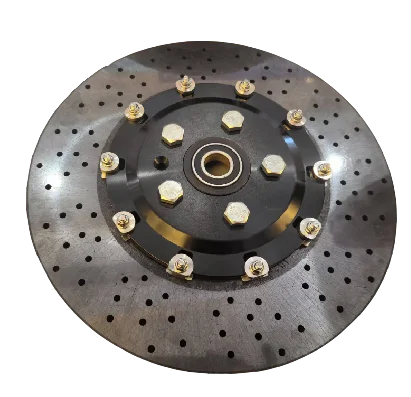

涂层碳/陶复合材料刹车盘加工
材料：涂层碳/陶复合材料
尺寸：D390x42mm
加工特征：加工内圆轮廓、铣台阶、钻孔
加工难点
碳/陶复合材料硬度高，加涂层后更容易崩边，刀具磨损大
-
材料加工不允许有崩边、分层、拉丝，孔不能有裂口
汇专解决方案
-
汇专超声高效精密雕铣中心ULM-600
-
超声加工技术
-
整体PCD钻头
加工优势
-
加工表面质量好，目视无明显崩边（崩边量控制在0.1mm以内）、裂口、分层、拉丝等不良现象
-

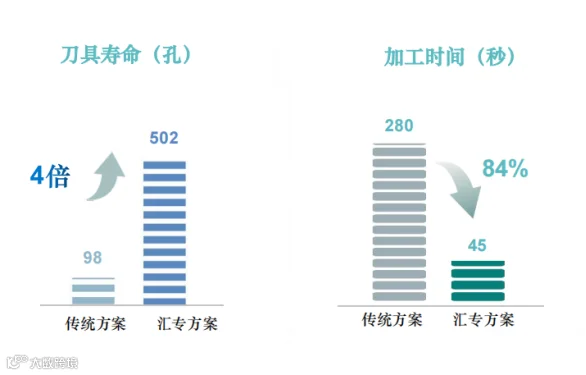

刀具寿命提升4倍
-
加工时间缩短84%

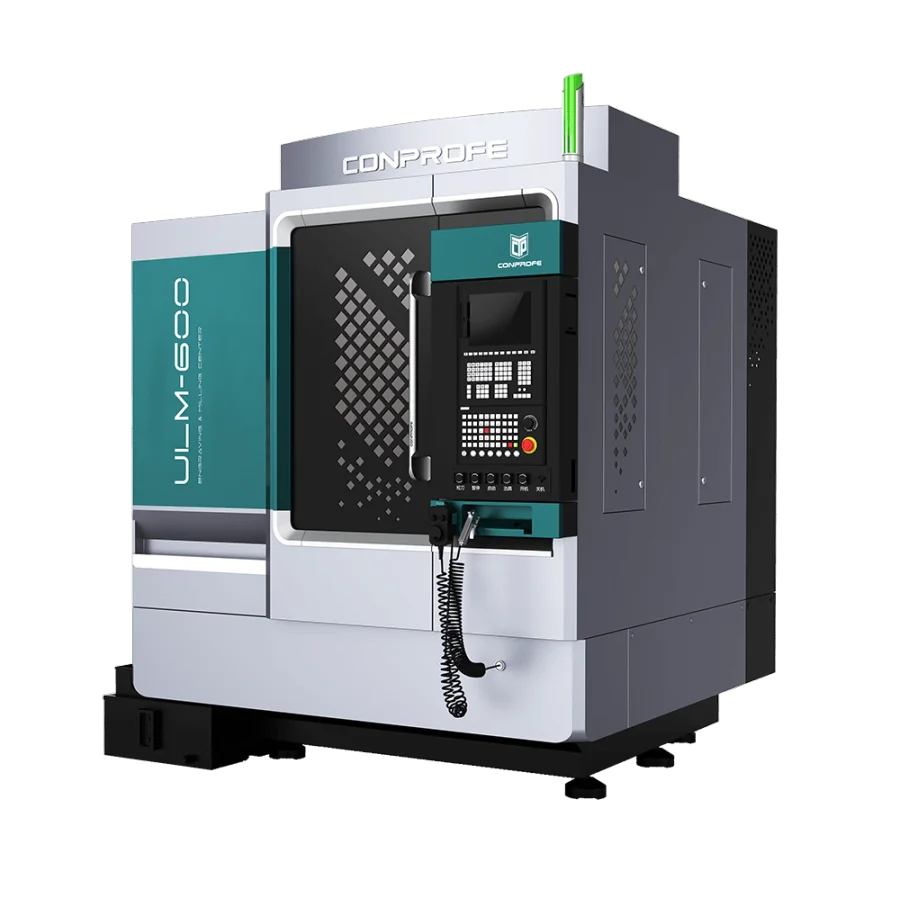

汇专超声高效精密雕铣中心ULM-600
▼
- 配置汇专自主研发智能化超声加工系统
- 迷宫结构，三层防护
- 标配光栅尺，全闭环控制
- 配合高精度测头，可实现在机测量功能

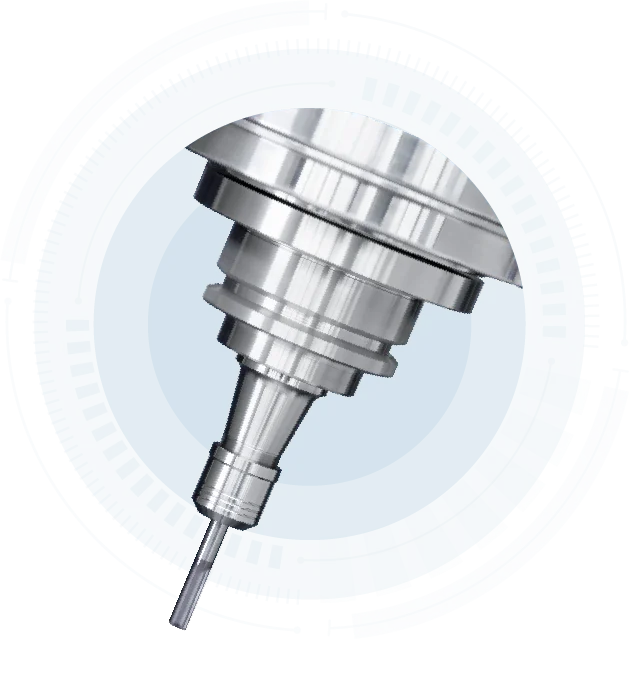

整机式超声加工系统
▼
-
超声技术原理 通过将高频电能转变为机械振动，在刀具旋转加工的同时施加每秒约几万次的高频振动，使刀具与工件产生周期性分离。 -
超声加工优势 - 抑制微裂纹产生 - 提升表面质量 - 减少工件毛刺 - 降低主切削力 - 延长刀具寿命

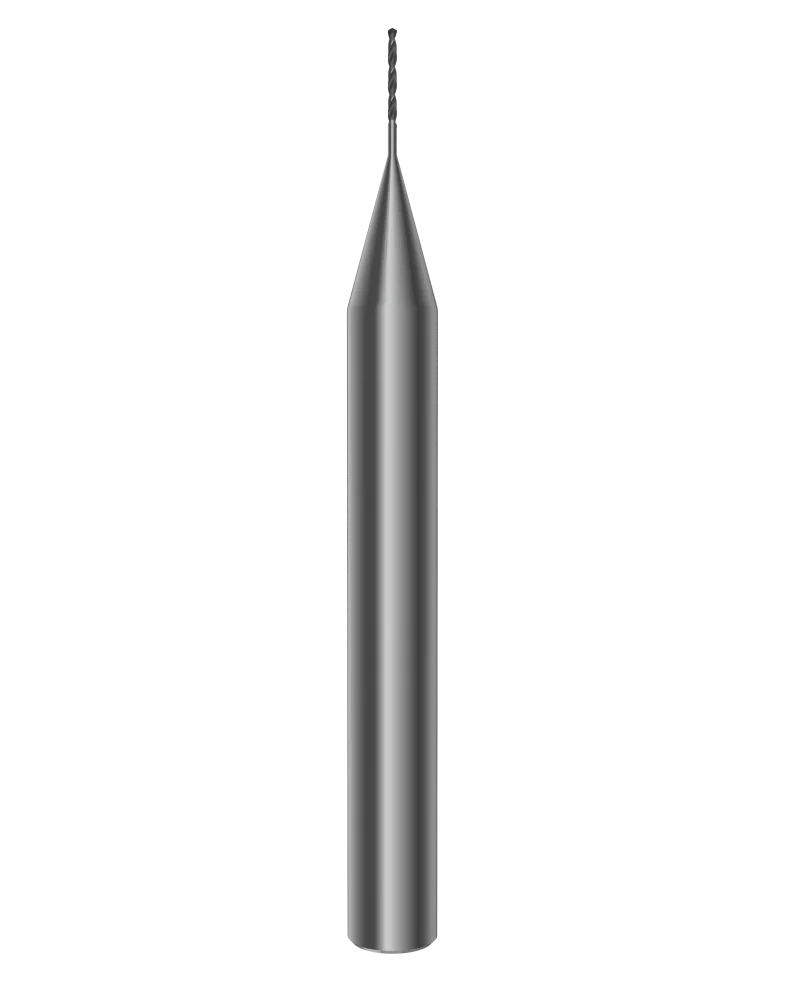

整体PCD钻头
▼
- 适用于硬脆材料的钻孔加工，有效减少孔口崩边
- 加工碳纤维复合材料工件，孔口质量较传统刀具加工提升3倍以上
- 成功突破深径比55:1的单晶硅超深微孔加工

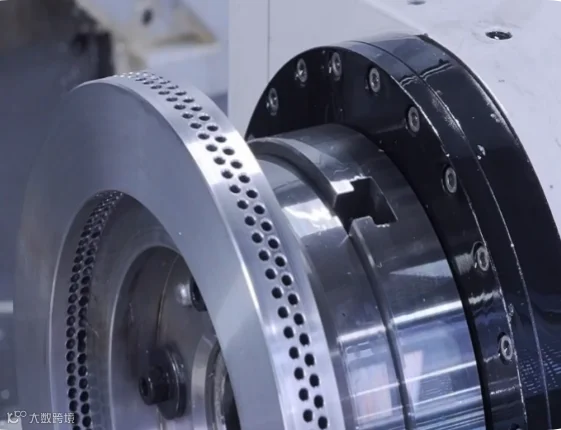

铝基碳化硅刹车盘加工
材料：铝基碳化硅
尺寸：D258x46mm
加工特征：D4x45.5mm钻孔（深径比11:1）
加工难点
碳化硅含量高达20%，加工难度高
加工过程中的材料损耗较高，且加工后孔出口处易出现严重毛边翻边，良品率较低
刀具悬伸较长，钻削量较大，折损刀具寿命
汇专解决方案
-
汇专多用途超声绿色立式加工中心MVA-856 -
超声加工技术 -
整体PCD钻头
加工优势
-
孔出入口均无毛边或翻边
-
刀具寿命从5个孔提升至50个孔以上，提升9倍
-
单孔加工时间由530秒缩短至260秒，缩短51%，满足批量生产需求

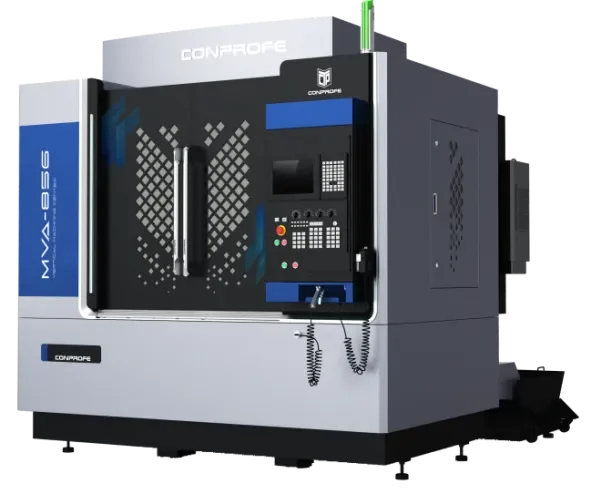

汇专多用途超声绿色立式加工中心MVA-856
▼
- 配置汇专自主研发智能化超声加工系统
- 迷宫结构，三层防护
- BT40电主轴最高转速24,000rpm
- 标配光栅尺，全闭环控制
