轴承游隙怎么选择呢？今天为大家详细的介绍下，轴承游隙的选择攻略。
一、游隙的选择原则：
1、 采用较紧配合，内外圈温差较大、需要降低摩擦力矩及深沟球轴承承受较大轴向负荷或需改善调心性能的场合，宜采用大游隙组。
2、 当旋转精度要求较高或需严格限制轴向位移时，宜采用小游隙组。
二、与游隙有关的因素：
1、 轴承内圈与轴的配合。
2、 轴承外圈与外壳孔的配合。
3、 温度的影响。
注：径向游隙减少量与配合零件的实际有效过盈量大小、相配轴径大小、外壳孔的壁厚有关。
1、实际有效过盈量(内圈)应为：△dy = 2/3△d–G* △d为
名义过盈量，G*为过盈配合的压平尺寸。
2、实际有效过盈量(外圈)应为：△Dy = 2/3△D–G* △D为
名义过盈量，G*为过盈配合的压平尺寸。
3、产生的热量将导致轴承内部温度升高，继而引起轴、轴承座和轴承零件的膨胀。游隙可以增大或减小，这取决于轴和轴承座的材料，以及轴承和轴承支承部件之间的温度剃度。
三、游隙的计算公式：
(1):配合的影响
1、 轴承内圈与钢质实心轴：△j =△dy * d/h
2、 轴承内圈与钢质空心轴：△j =△dy * F(d)
F(d) = d/h * [(d/d1)2 -1]/[(d/d1)2 - (d/h)2]
3、 轴承外圈与钢质实体外壳：△A =△Dy * H/D
4、 轴承外圈与钢质薄壁外壳：△A =△Dy * F(D)
F(D) = H/D * [(F/D)2 - 1]/[(F/D)2 - (H/D)2]
5、 轴承外圈与灰铸铁外壳：△A =△Dy * [F(D)–0.15 ]
6、 轴承外圈与轻金属外壳：△A =△Dy * [F(D)–0.25 ]
注:
△j --内圈滚道挡边直径的扩张量(um)。
△dy—轴颈有效过盈量(um)。
d --轴承内径公称尺寸(mm)。
h --内圈滚道挡边直径(mm)。
B --轴承宽度(mm)。
d1 --空心轴内径(mm)。
△A --外圈滚道挡边直径的收缩量(mm)。
△Dy --外壳孔直径实际有效过盈量(um)。
H --外圈滚道挡边直径(mm)。
D --轴承外圈和外壳孔的公称直径(mm)。
F --轴承座外壳外径(mm)。
(2):温度的影响
△T =Гb * [De * ( T0–Ta )–di * ( Ti–Ta)]
其中Гb为线膨胀系数，轴承钢为11.7 *10-6 mm/mm/ 0C
De为轴承外圈滚道直径，di为轴承内圈滚道直径。
Ta为环境温度。
T0为轴承外圈温度，Ti轴承内圈温度。
四、轴向游隙与径向游隙的关系：
Ua = [4(fe + fi–1) * Dw * Ur–Ur2 ] 1/2
因径向游隙Ur很小、故Ur2很小，忽略不记。
故Ua = 2 * [(fe + fi–1) * Dw * Ur ] 1/2
其中fe为外圈沟曲率系数，fi为内圈沟曲率系数，Dw为钢球直径
轴承游隙标准查询
(mm)
|
||||||||||||||
轴承内径大于d到
|
24
|
24
30
|
30
40
|
40
50
|
50
65
|
65
80
|
80
100
|
100
120
|
120
140
|
140
160
|
160
180
|
180
200
|
200
225
|
225
250
|
圆柱内径游隙（μm）
|
||||||||||||||
C2组min
max
|
10
20
|
15
25
|
15
30
|
20
35
|
20
40
|
30
50
|
35
60
|
40
75
|
50
95
|
60
110
|
65
120
|
70
130
|
80
140
|
90
150
|
C0组min
max
|
20
35
|
25
40
|
30
45
|
35
55
|
40
65
|
50
80
|
60
100
|
75
120
|
95
145
|
110
170
|
120
180
|
130
200
|
140
220
|
150
240
|
C3组min
max
|
35
45
|
40
55
|
45
60
|
55
75
|
65
90
|
80
110
|
100
135
|
120
160
|
145
190
|
170
220
|
180
240
|
200
260
|
220
290
|
240
320
|
C4组min
max
|
45
60
|
55
75
|
60
80
|
75
100
|
90
120
|
110
145
|
135
180
|
160
210
|
190
240
|
220
280
|
240
310
|
260
340
|
290
380
|
320
420
|
C5组min
max
|
60
75
|
75
95
|
80
105
|
100
125
|
120
150
|
145
180
|
180
225
|
210
260
|
240
300
|
280
350
|
310
390
|
240
430
|
380
470
|
420
520
|
圆锥内孔游隙（μm）
|
||||||||||||||
C2组min
max
|
15
25
|
20
30
|
25
35
|
30
45
|
40
55
|
50
70
|
55
80
|
65
100
|
80
120
|
90
130
|
100
140
|
110
160
|
120
180
|
140
200
|
C0组min
max
|
25
35
|
30
40
|
35
50
|
45
60
|
55
75
|
70
95
|
80
110
|
100
135
|
120
160
|
130
180
|
140
200
|
160
220
|
180
250
|
200
270
|
C3组min
max
|
35
45
|
40
55
|
50
65
|
60
80
|
75
95
|
95
120
|
110
140
|
135
170
|
160
200
|
180
230
|
200
260
|
220
290
|
250
320
|
270
350
|
C4组min
max
|
45
60
|
55
75
|
65
85
|
80
100
|
95
120
|
120
150
|
140
180
|
170
220
|
200
260
|
230
300
|
260
340
|
290
370
|
320
410
|
350
450
|
C5组min
max
|
60
75
|
75
95
|
85
105
|
100
130
|
120
160
|
150
200
|
180
230
|
220
280
|
260
330
|
300
380
|
340
430
|
370
470
|
410
520
|
450
570
|
C3——向心轴承径向游隙，比标准游隙大；
MC3——小型、微型球轴承径向游隙标准游隙。
详细如下：
C1——向心轴承径向游隙，比C2游隙小。
C2——向心轴承径向游隙，比标准游隙小。
CN（省略）——向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
C5——向心轴承径向游隙，比C4游隙大。
CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。
CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。
CC——圆柱滚子轴承（不可互换）径向标准游隙。
CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。
CC4——圆柱滚子轴承（不可互换）径向游隙，比CC3游隙大。
CC5——圆柱滚子轴承（不可互换）径向游隙，比CC4游隙大。
MC1——小型，微型球轴承径向游隙，比MC2游隙小。
MC2——小型，微型球轴承径向游隙，比MC3游隙小。
MC3——小型，微型球轴承径向游隙标准游隙。
MC4——小型，微型球轴承径向游隙，比MC3游隙大。
MC5——小型，微型球轴承径向游隙，比MC4游隙大。
MC6——小型，微型球轴承径向游隙，比MC5游隙大。
CM——电机用深沟球轴承，圆柱滚子轴承的径向游隙。
CT——电机用圆柱滚子轴承的径向游隙
如何测量滚动轴承的游隙？
合适的安装游隙有助于滚动轴承的正常工作。游隙过小，滚动轴承温度升高，无法正常工作，以至滚动体卡死；游隙过大，设备振动大，滚动轴承噪声大。
径向游隙的检查方法如下：
一、感觉法
1、有手转动轴承，轴承应平稳灵活无卡涩现象。
2、用手晃动轴承外圈，即使径向游隙只有0.01mm，轴承最上面一点的轴向移动量，也有0.10~0.15mm。这种方法专用于单列向心球轴承。
二、测量法
1、用塞尺检查，确认滚动轴承最大负荷部位，在与其成180°的滚动体与外(内)圈之间塞入塞尺，松紧相宜的塞尺厚度即为轴承径向游隙。这种方法广泛应用于调心轴承和圆柱滚子轴承。
2、用千分表检查，先把千分表调零，然后顶起滚动轴承外圈，千分表的读数就是轴承的径向游隙。
轴向游隙的检查方法如下：
1、感觉法
用手指检查滚动轴承的轴向游隙，这种方法应用于轴端外露的场合。当轴端封闭或因其他原因而不能用手指检查时，可检查轴是否转动灵活。
2、测量法
(1)用塞尺检查，操作方法与用塞尺检查径向游隙的方法相同，但轴向游隙应为
c=λ/(2sinβ)
式中c——轴向游隙，mm；
λ——塞尺厚度，mm；
β——轴承锥角，(°）。
(2)用千分表检查，用撬杠窜动轴使轴在两个极端位置时，千分表读数的差值即为轴承的轴向游隙。但加于撬杠的力不能过大，否则壳体发生弹性变形，即使变形很小，也影响所测轴向游隙的准确性。

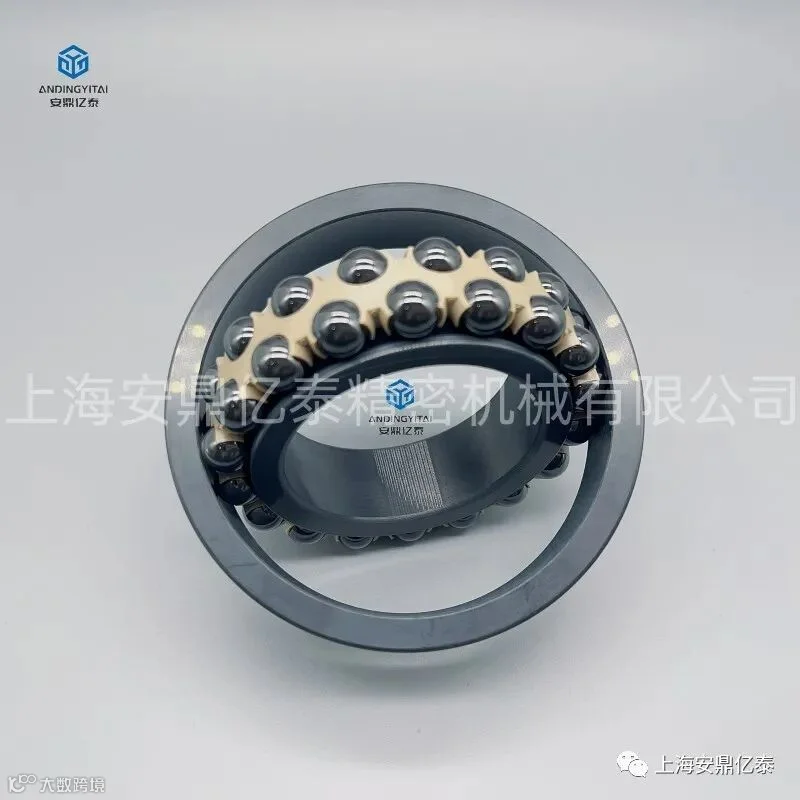

选择陶瓷轴承
