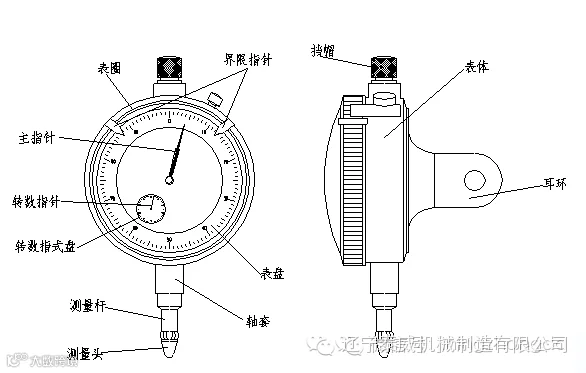

一、百分表结构

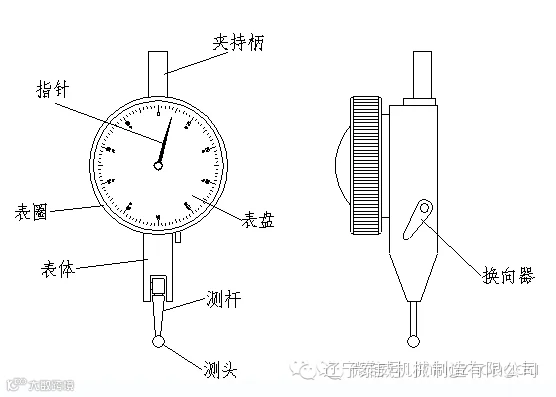

杠杆百分表结构
二、百分表使用方法
u1、测量面和测杆要垂直。u
2、使用规定的支架。u
3、测头要轻轻地接触测量物或方块规。u
4、测量圆柱形产品时，测杆轴线与产品直径方向一致。
三、百分表读书
uu1、盘式指示器的指针随量轴的移动而改变，因此测定只需读指针所指的刻度，右图为测量段的高度例图，首先将测头端子接触到下段，把指针调到“0”位置，然后把测头调到上段，读指针所指示的刻度即可。
2、一个刻度是0.01mm,若长针指到10,台阶高差是0.1mm。u
3、量物若是4mm或5mm,长针会不断地回转时,最好看短针所指的刻度，然后加上长指针所指的刻度。
四、杠杆百分表读数及使用方法
1、杠杆百分表的分度值为0.01mm，测量范围不大于1mm，它的表盘是对称刻度的。

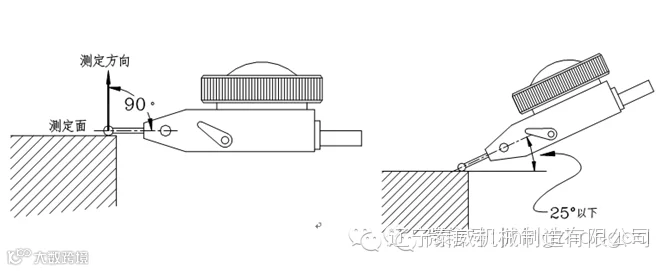

2、测量面和测头，使用时须在水平状态，在特殊情况下，也应该在25C以下。
3、使用前，应检查球形测头，如果球形测头已被磨出平面，不应再继续使用。
4、杠杆百分表测杆能在正反方向上进行工作。根据测量方向的要求，应把换向器30搬到需要的位置上。
5、搬运测杆，可使测杆相对杠杆百分表壳体转动一个角度。根据测量需要，应搬运测杆，使测量杆的轴线与被测零件尺寸变化方向垂直。
