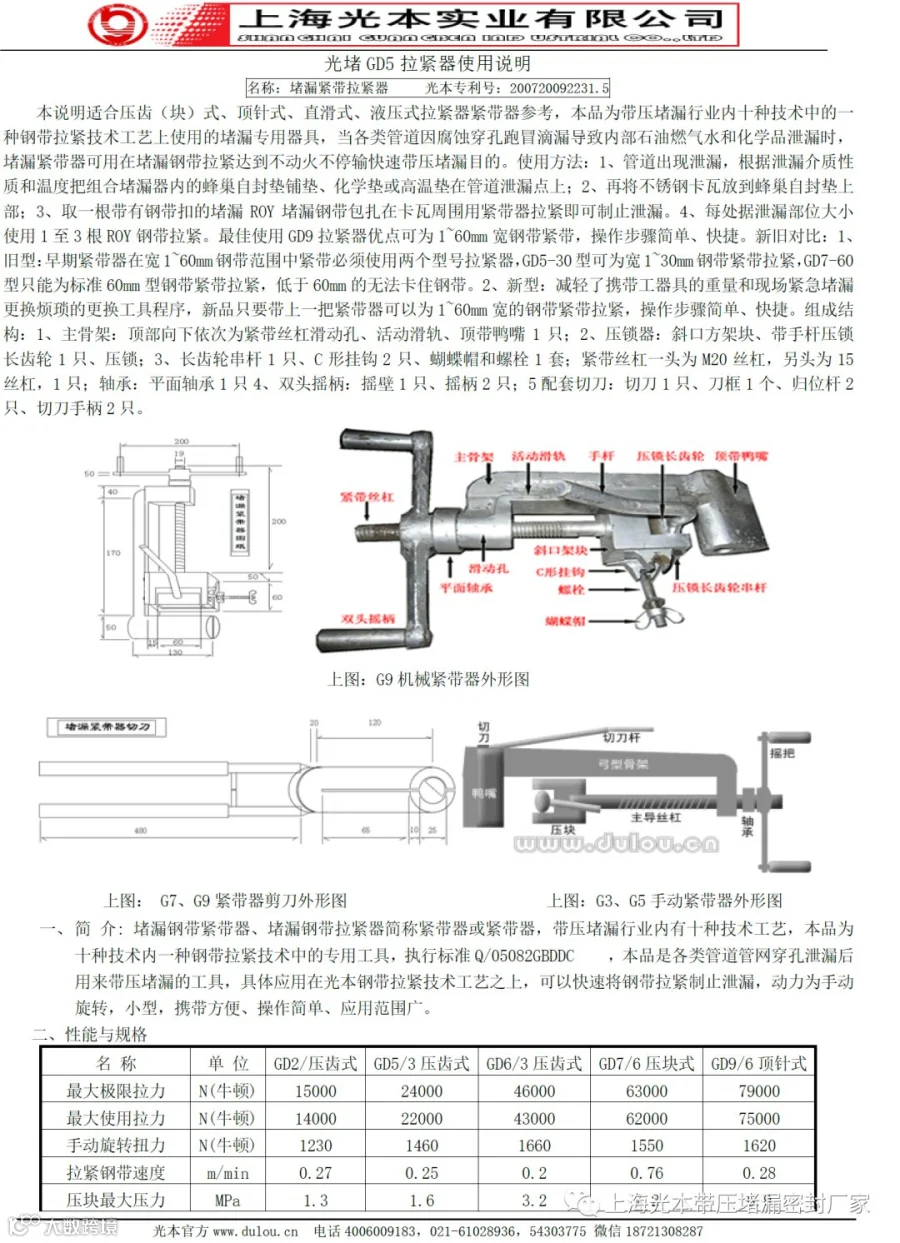

名称：堵漏紧带拉紧器 光本专利号：200720092231.5

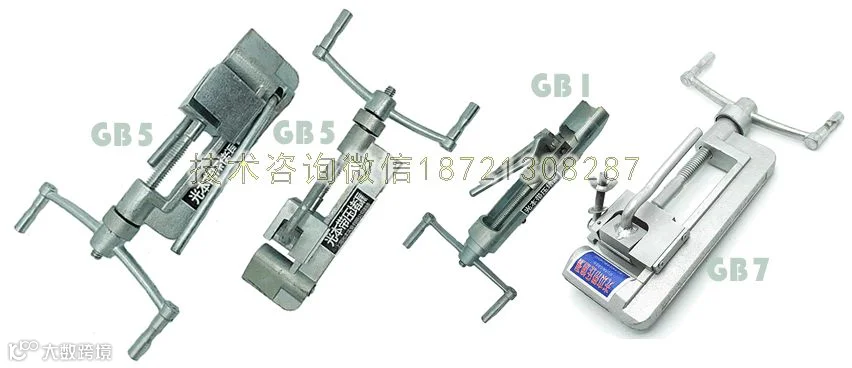

本说明适合压齿（块）式、顶针式、直滑式、液压式拉紧器紧带器参考，本品为带压堵漏行业内十种技术中的一种钢带拉紧技术工艺上使用的堵漏专用器具，当各类管道因腐蚀穿孔跑冒滴漏导致内部石油燃气水和化学品泄漏时，堵漏紧带器可用在堵漏钢带拉紧达到不动火不停输快速带压堵漏目的。使用方法：1、管道出现泄漏，根据泄漏介质性质和温度把组合堵漏器内的蜂巢自封垫铺垫、化学垫或高温垫在管道泄漏点上；2、再将不锈钢卡瓦放到蜂巢自封垫上部；3、取一根带有钢带扣的堵漏ROY堵漏钢带包扎在卡瓦周围用紧带器拉紧即可制止泄漏。4、每处据泄漏部位大小使用1至3根ROY钢带拉紧。最佳使用GD9拉紧器优点可为1~60mm宽钢带紧带，操作步骤简单、快捷。新旧对比：1、旧型：早期紧带器在宽1~60mm钢带范围中紧带必须使用两个型号拉紧器，GD5-30型可为宽1~30mm钢带紧带拉紧，GD7-60型只能为标准60mm型钢带紧带拉紧，低于60mm的无法卡住钢带。2、新型：减轻了携带工器具的重量和现场紧急堵漏更换烦琐的更换工具程序，新品只要带上一把紧带器可以为1~60mm宽的钢带紧带拉紧，操作步骤简单、快捷。组成结构：1、主骨架：顶部向下依次为紧带丝杠滑动孔、活动滑轨、顶带鸭嘴1只；2、压锁器：斜口方架块、带手杆压锁长齿轮1只、压锁；3、长齿轮串杆1只、C形挂钩2只、蝴蝶帽和螺栓1套；紧带丝杠一头为M20丝杠，另头为15丝杠，1只；轴承：平面轴承1只4、双头摇柄：摇壁1只、摇柄2只；5配套切刀：切刀1只、刀框1个、归位杆2只、切刀手柄2只。
一、简 介: 堵漏钢带紧带器、堵漏钢带拉紧器简称紧带器或紧带器，带压堵漏行业内有十种技术工艺，本品为十种技术内一种钢带拉紧技术中的专用工具，执行标准Q/05082GBDDC ，本品是各类管道管网穿孔泄漏后用来带压堵漏的工具，具体应用在光本钢带拉紧技术工艺之上，可以快速将钢带拉紧制止泄漏，动力为手动旋转，小型，携带方便、操作简单、应用范围广。
二、性能与规格
名 称 |
单 位 |
GD2/压齿式 |
GD5/3压齿式 |
GD6/3压齿式 |
GD7/6压块式 |
GD9/6顶针式 |
最大极限拉力 |
N(牛顿) |
15000 |
24000 |
46000 |
63000 |
79000 |
最大使用拉力 |
N(牛顿) |
14000 |
22000 |
43000 |
62000 |
75000 |
手动旋转扭力 |
N(牛顿) |
1230 |
1460 |
1660 |
1550 |
1620 |
拉紧钢带速度 |
m/min |
0.27 |
0.25 |
0.2 |
0.76 |
0.28 |
压块最大压力 |
MPa |
1.3 |
1.6 |
3.2 |
7.2 |
6.9 |
压块最大扭拉力 |
N(牛顿) |
13000 |
21000 |
42800 |
78700 |
75600 |
重 量 |
Kg |
1.3 |
3.1 |
2.9 |
4.8 |
5.5 |
紧带规格（带厚） |
mm |
0.5~1.3 |
0.5~1.6 |
0.4~2.6 |
0.5~1.9 |
0.5~1.9 |
紧带规格（带宽） |
mm |
≦30 |
≦33 |
≦33 |
60 |
≦63 |
剪切功能 |
有 |
有 |
无 |
无 |
无 |
|
外形尺寸 |
285X180X70 |
285x118x75 |
390xФ80 |
350X130X80 |
350X140X80 |
|
紧带次数 |
120 |
240 |
460 |
1780 |
1970 |
三、工作原理：1、旋拧紧带器手摇把，将压块退至下部鸭嘴部位。2、把穿入钢带扣出来的钢带头从紧带器的鸭嘴和压块斜口放入后压下压块，一手按住压块杆，另一手旋拧手摇把。3、当压块旋转至主导丝杠顶部即停止，抬起压块杆用手推动手摇把使压块复位到鸭嘴处，再将压块杆压紧，一手按住压块杆，另一手旋拧手摇把。反复这个步骤直至泄漏处不漏为止。
四、主要结构与各部分的作用：1、鸭嘴主要起支掌加力点作用，侧面口是放入钢带的入口；2、切刀是拉紧钢带后切断钢带所备用的专用工具，是靠切刀杆手动向下的力来完成的；3、压块是压紧钢带的主要部分，手动按压压块杆即可；4、主导丝杠是拉拽钢带的主要部件，拽钢力来自摇把的手动旋拧；5、轴承是为摇把旋拧排泄摩擦压力的部件。

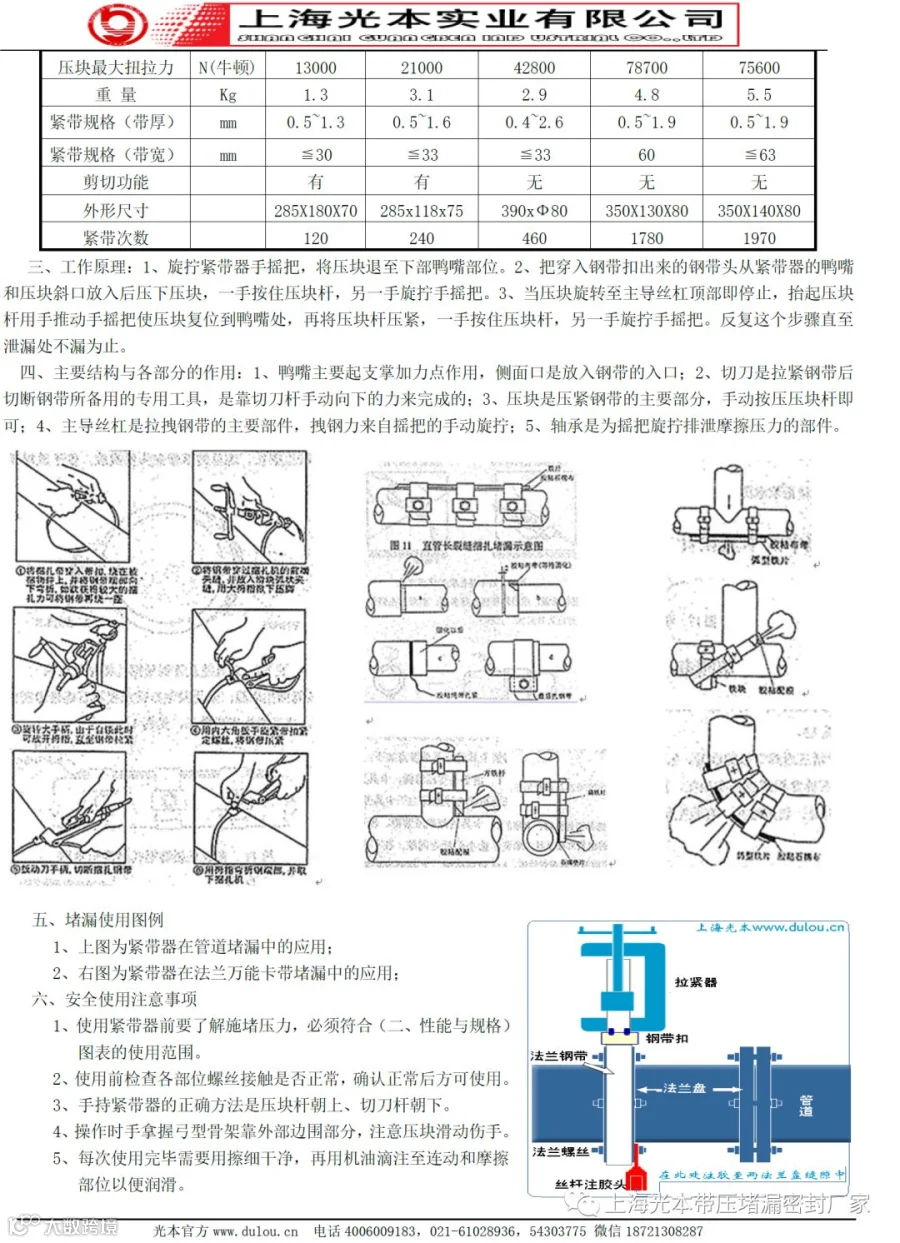

五、堵漏使用图例
1、上图为紧带器在管道堵漏中的应用；
2、右图为紧带器在法兰万能卡带堵漏中的应用；
六、安全使用注意事项
1、使用紧带器前要了解施堵压力，必须符合（二、性能与规格）
图表的使用范围。
2、使用前检查各部位螺丝接触是否正常，确认正常后方可使用。
3、手持紧带器的正确方法是压块杆朝上、切刀杆朝下。
4、操作时手拿握弓型骨架靠外部边围部分，注意压块滑动伤手。
5、每次使用完毕需要用擦细干净，再用机油滴注至连动和摩擦部位以便润滑。
