1.1 项目简介
项目安装在某农户的彩钢瓦屋顶上，屋顶面积在100平，其能够铺设40块光伏组件。最终预设的光伏系统装机容量可达10kW左右，根据勘察初步规划采用一台10KW三相双路的逆变器接入到380V低压电网的设计方案。

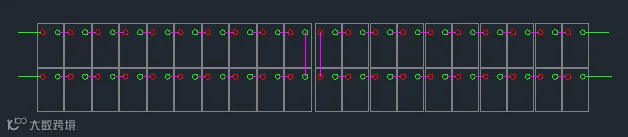

最终设计的光伏组件排布图如下所示：
图1 彩钢瓦屋顶光伏组件排布图
1.2 组件选型
选用常见的晶硅组件，以下是一组常见的组件参数。

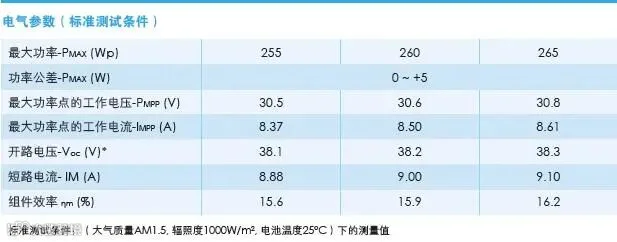

图2 组件性能参数
GW10KN-DT可超配至13kW,根据上海光照条件，考虑全寿命周期进行合理超配，项目选用260Wp组件。
1.3 支架选型
10KW的光伏项目可以安装在很多地方，例如车棚、别墅、户用平屋顶、商用彩钢瓦屋顶等。

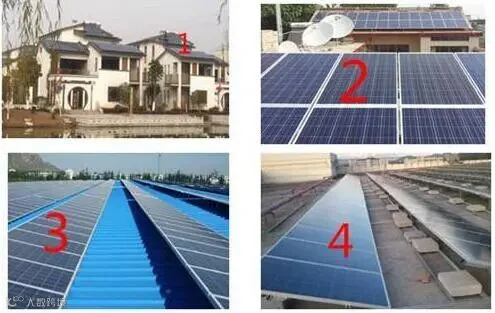

标号1为别墅瓦屋顶、标号2为户用屋顶、标号3为商用彩钢瓦屋顶，标号4为商用平屋顶。用户可以根据不同的屋顶选择相应的支架。

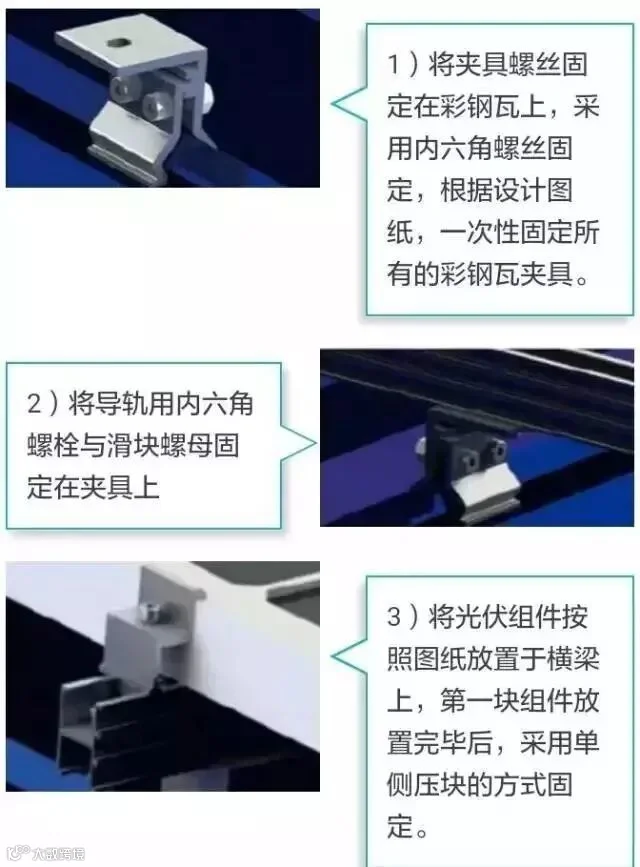

本文讲述的项目安装在户用的彩钢瓦屋顶上。光伏支架采用夹具型的安装方式，其具体的安装流程如下所示：
在安装过程中，务必要做好屋面的防水工作，合理的布置线缆，留后期运维的通道。
1.4 逆变器选择
根据实际现场勘察可知，彩钢瓦屋面为向南方向，倾角在5度左右，最终选择了Growatt 10000UE的逆变器，其能够满足项目现场的需求。

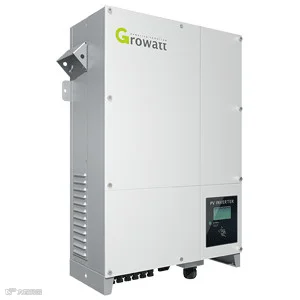

图3 Growatt 10000UE逆变器实物图
1.5 线缆的选择
直流线缆多为户外铺设，其需要防潮、防晒、防寒、防紫外线的特点，所以选择光伏认证的专用线缆，线径为 PV1-F 1*4mm²。
交流线缆用于将逆变器交流侧与交流并网柜相连，除了要考虑防潮、防晒、防寒、防紫外线，还要考虑到交流电压损失和线径载流量，所以选用YJV型电缆，线径选择 5*6mm²的线缆。
1.6 配电箱的配置

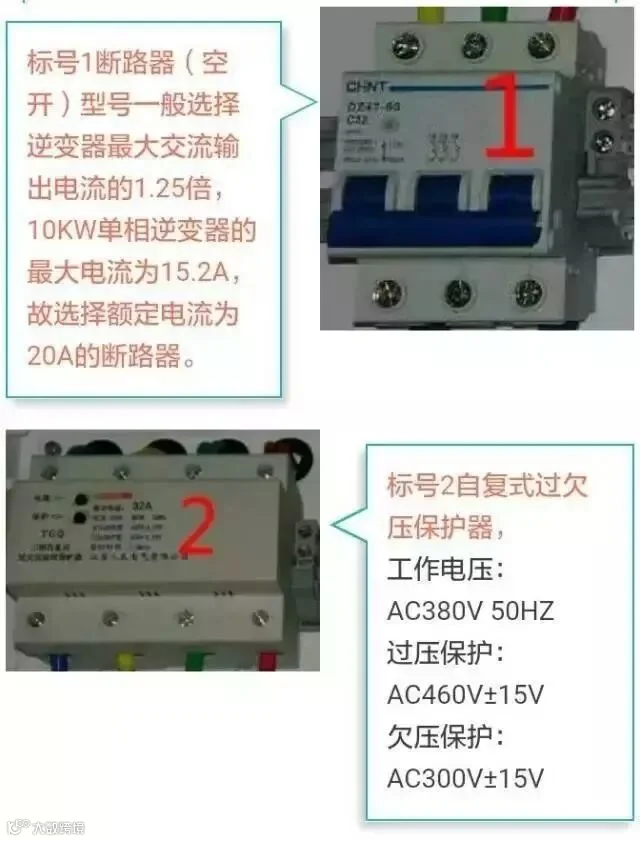

下图是项目现场使用的10KW交流配电柜接线图，它是由逆变器端断路器(标号1)、三相自复式过欠压保护器(标号2)、浪涌前级保护器(标号3)、浪涌保护器(标号4)刀闸(标号5)组成。

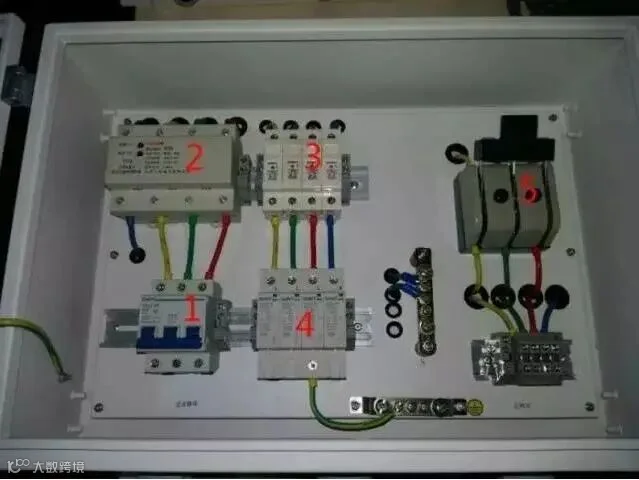

图4 三相配电柜实物图
其电气的接线图如下所示：

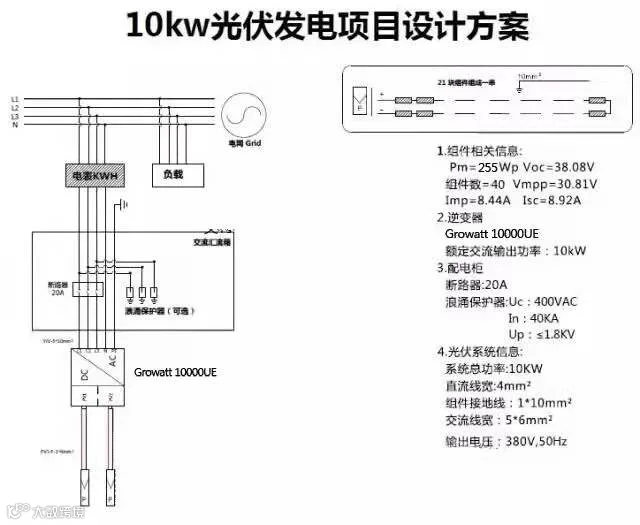

图5 三相配电柜电气设计图
有时也会将电表装入交流配电柜中，各个地方电网公司的要求不一样，使得交流配电柜内部低压配电设备也会有所不同。用户需根据当地电网公司的要求进行交流配电柜的具体设计。
1.7 接地措施
经项目地勘察测量，彩钢瓦屋面的厚度大于0.5mm，其可以直接作为接闪器，引下线(钢柱)与彩钢瓦采用螺栓链接，最后引下线与螺旋地桩相连，打到地上。
设计方案
2.1 详细配置清单
