RS-485总线通讯
>>>>>>>>>>
要搞清楚RS485通讯我们要先搞明白什么是通讯，通讯就是两个设备之间0、1代码的传递、0-低电平 1-高电平。
全双工与半双工：全双工是通讯端口在发送数据的同时可以接收数据。而半双工指的是同一时刻通讯端口要么只能发送数据，要么只能接收数据。
举例：
全双工：打电话时双方都可以说。
半双工：对讲机-同一时刻只能一个人说另一个人听。
单双工：只能是设备发送数据，另一台设备只能接受设备，不具备发送（例如打印机）

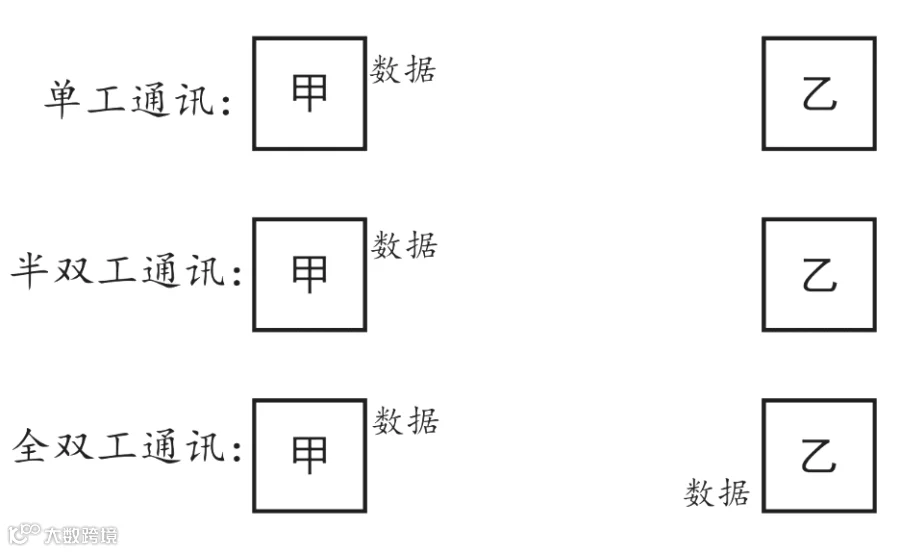

如图：
通讯速率
通讯速率也叫通讯波特率是1S内通讯端口发送0、1。代码(或者说是高、低电平)的数量。
RS485通信速率快，最大传输速度可以达到10Mb/s以上。
举例：
我们说通讯速率是9.6kbps，就表示通讯端口每秒发送9600个bit的数据，也就是每秒可以产生9600个高低电平(注意：是高低电平总共加起来9600个)
RS485通信传输距离最远可以达到1200米左右，但是它的传输速率和传输距离是成反比的，只有在100Kb/s以下的传输速度，才能达到最大的通信距离，如果需要传输更远距离可以使用中继。
比特传输速率：
每秒钟通过信道传输的信息量称为比特传输速率，记作rb。单位是比特/秒（b/s），简称比特率。

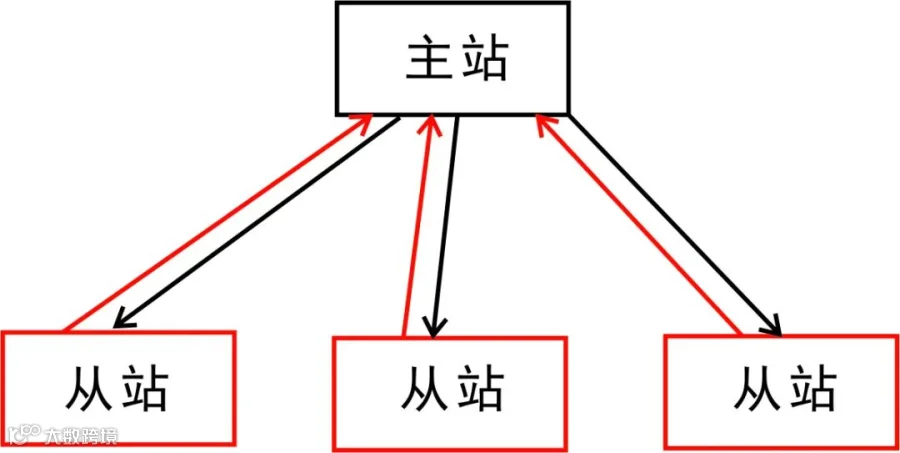

主从通讯
在一个通讯网络中一个站点是主站，其他站点作为从站。主站和从站之间可以直接进行数据的传递，但是从站与从站之间不能直接进行数据的传递。如果需要从站之间交换数据也必须要通过主站进行转发。
如下图所示：
RS485的接口定义
明白了通讯的基本概念后再理解485通讯就相对容易了，下面我们从通讯介质、通讯方式、通讯类型、物理层四个方面来介绍485通讯。

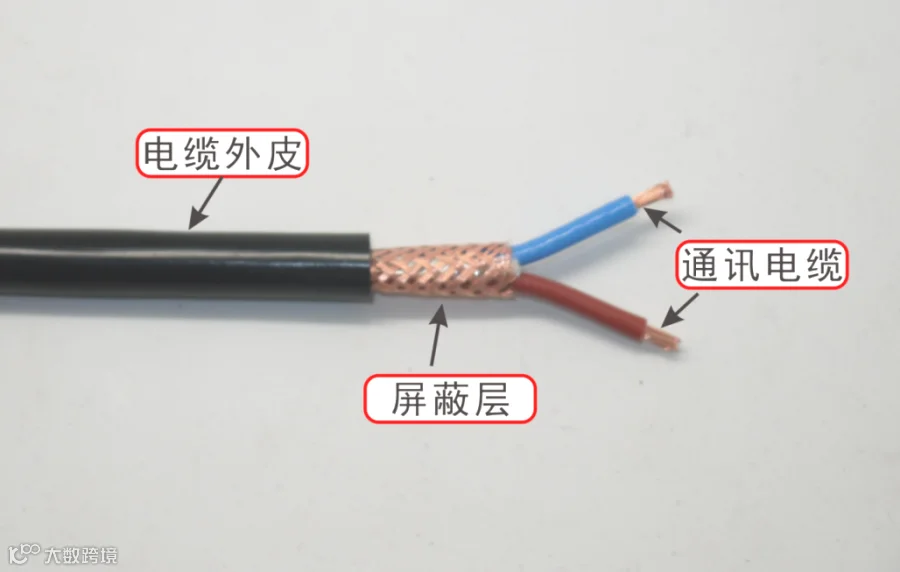

1.通讯介质：屏蔽双绞线
屏蔽双绞线就是我们通常用的带有屏蔽层的两芯电缆（RVVP）
如下图所示：
2.通讯方式：半双工
如下图所示：
RS485的电气接口特性
RS485有两线制和四线制两种接线，四线制只能实现点对点的通信方式，现很少采用，现在多采用的是两线制接线方式，这种接线方式为总线式拓扑结构。系统各设备之间连接方式有总线型结构（即手拉手）和星形等。但是要注意，我们兰星科技设备间使用的都是手拉手式结构。
即下图中的图A为手拉手接线，图B为星形接线：

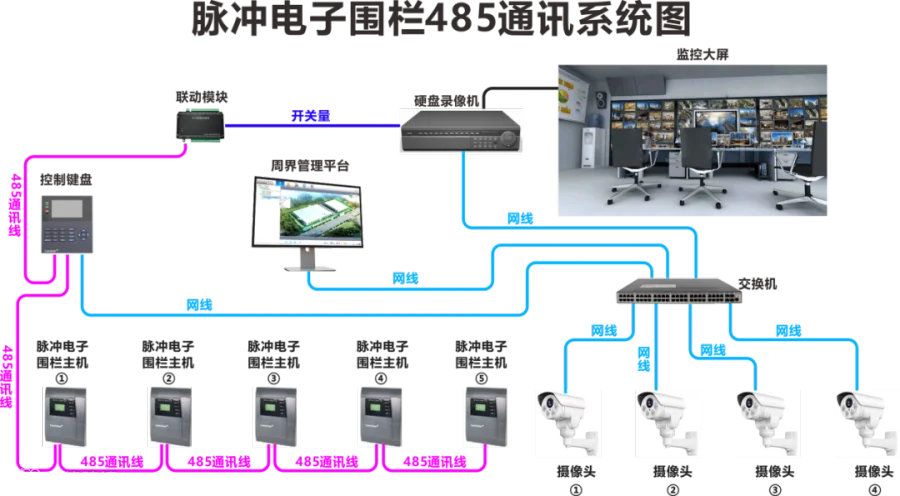

就拿我们的脉冲电子围栏主机为例，485通讯其实是非常普遍的通讯方式，施工简单方便，使用线材单一，是大部分项目首选的方式。
系统图如下：
问题点总结
最后，我们总结一下RS-485通讯容易出现的问题点：
No.1
在选线材的时候必须要注意，使用的是线材是RVVP2*1.5mm²线材，也就是要带屏蔽层，否则会485信号被环境干扰，从而造成设备通讯问题，而且出现问题很难被发现。
No.2
接线方式一定要手拉手，如果采用的是星型接线方式就必须加装集线器，否则也会出现通讯故障，要注意的是，星型接线方式不宜超过3个分支，越多通讯越容易出问题。
No.3
在接线时一定要打上线标，因为485通讯线很容易和电源线搞混，然后往485通讯线内接入220V市电，这样就会造成设备损坏。
No.4
检修，当系统中出现一台或者多台设备通讯失败时，最直接的方式就是用控制键盘和前端主机一台一台地直连，这样才能最快地确认通讯问题出在哪
