离网型太阳能光伏发电系统
一、系统构成
离网型太阳能光伏发电系统主要由太阳能电池板、蓄电池组、太阳能控制器、变换器和监控系统等五大部分组成。图一为光伏发电系统示意图，图二为系统构成原理框图。各部分的功能和作用是：
1、光伏电池板：它是光伏发电的核心，其作用是太阳辐射能直接转换为直流电能供给负载或储存在蓄电池中。
2、光伏控制器：由于一般的单晶硅或多晶硅光伏电池板输出为电流源型，不能直接输出给负载和电池，需要通过光伏控制器将其变换为蓄电池可接受的稳定的电压或电流，实现蓄电池的有效充电或供给外接负载。光伏控制器还能实现对蓄电池组的过冲和过放保护功能。
3、逆变器；如果要求输出为直流，则可以通过该部分将蓄电池的电压转换成不同的直流电压以适应不同的负载设备。如果输出为交流，则可通过直流电变为交流电220V(单相）、380V（三相），对于家庭用，该部分一般采购交流逆变器。
4、监控系统：该部分的主要作用是监控各部分的工作参数和工作状态，同时提供人机操作界面。

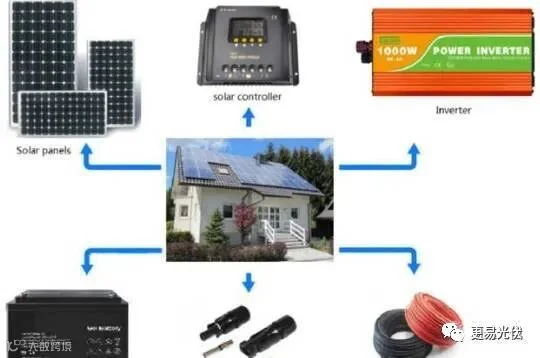

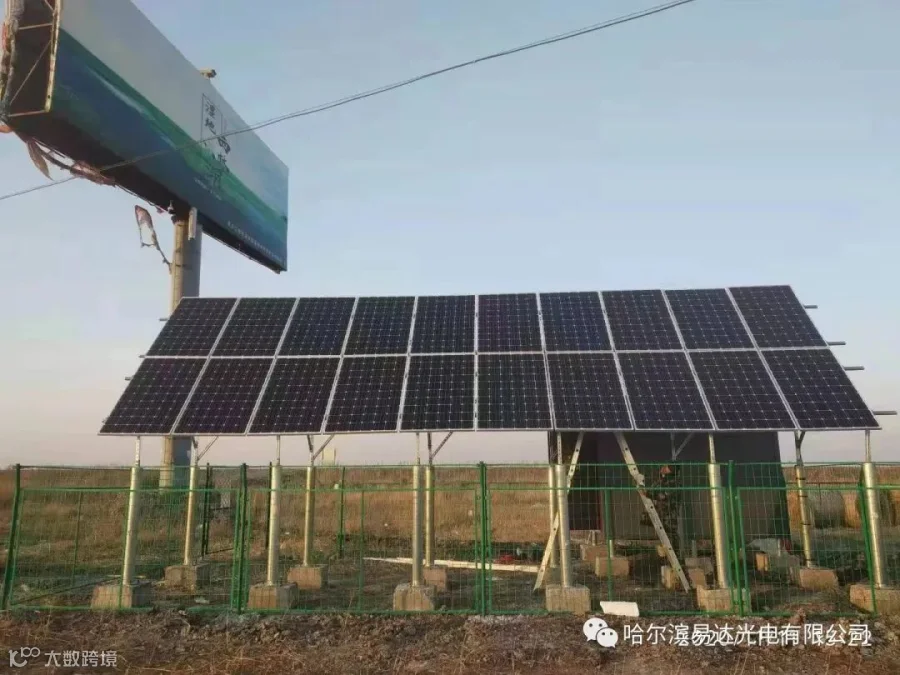

图一离网型光伏发电系统示意图
图二、离网型光伏发电构成原理图
二、系统功能及特点
1、能实现对蓄电池组的恒压、恒流充电和充电过程的自动管理；
2、具有太阳能最大功率点跟踪控制功能（MPPT），发挥光伏电池的最大功效；3、逆变器交流输出波形正弦度好，输出电压稳定，抗扰能力强；
4、保护功能完善，具有蓄电池过充、过放、输出过压、过流、短路等多种保护；
5、具有交流电网供电后备功能，当多日无太阳光照，蓄电池储存电能无法满足输出供电时，系统可自动切换为交流市电供电，由于采用直流侧无间断切换，交流输出无间断现象；6、友好的人机操作界面、完善的监控功能，系统采用大尺寸触摸液晶屏，操控方便、显示直观；
三、系统适应领域

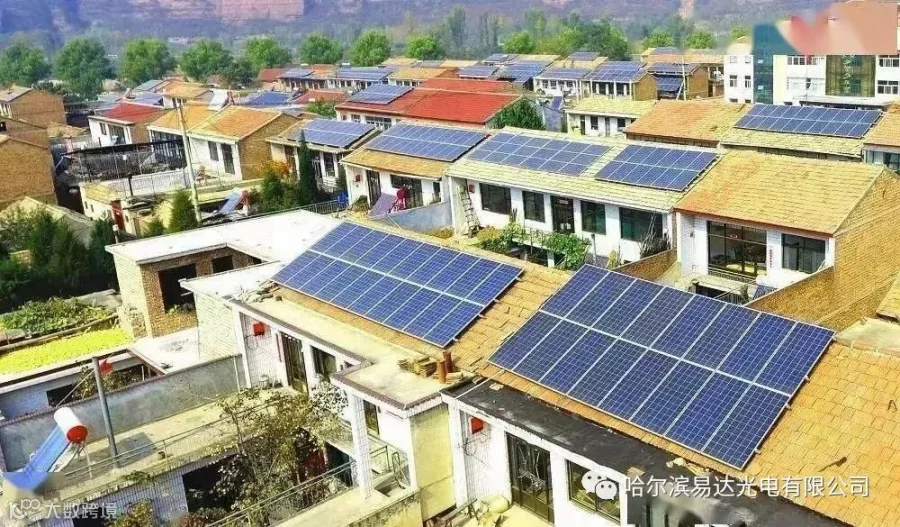

1、家庭供电：特别适用于独立式居住的家庭，如城市别墅区、农村家庭。对于城市居民小区，居住在顶楼的住户或私家阳台较大的家庭也较合适；
2、学校供电：特别适用于中小学和幼儿园，在这些地方，一般白天用电较多，且用电量不大；
3、医院供电：可与医院的应急供电系统融合在一起，可有效提高医院的应急电源的可靠性和经济性；
