离网光伏发电系统是一种独立自给的可再生新能源供电系统，可广泛应用于偏远山区、牧区、海岛、通讯基站、野外作业等无有效电力覆盖的场所。它利用清洁能源太阳能，解决偏远地区人们的生活，生产的基本用电问题，从而改善他们的生活水平。其中离网逆变器作为光伏离网系统中的核心部件，其作用非常关键。

​

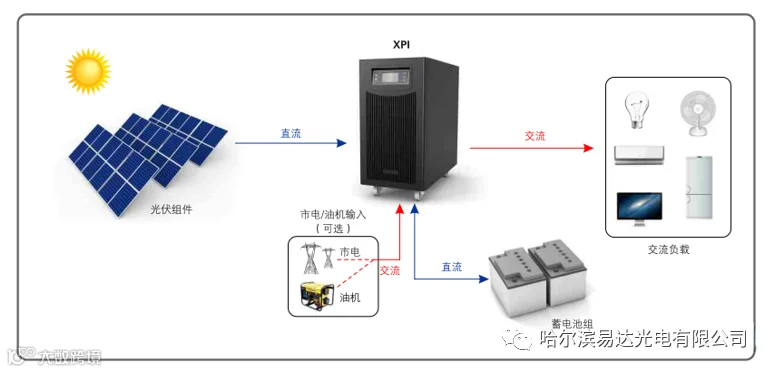

离网逆变器系统图

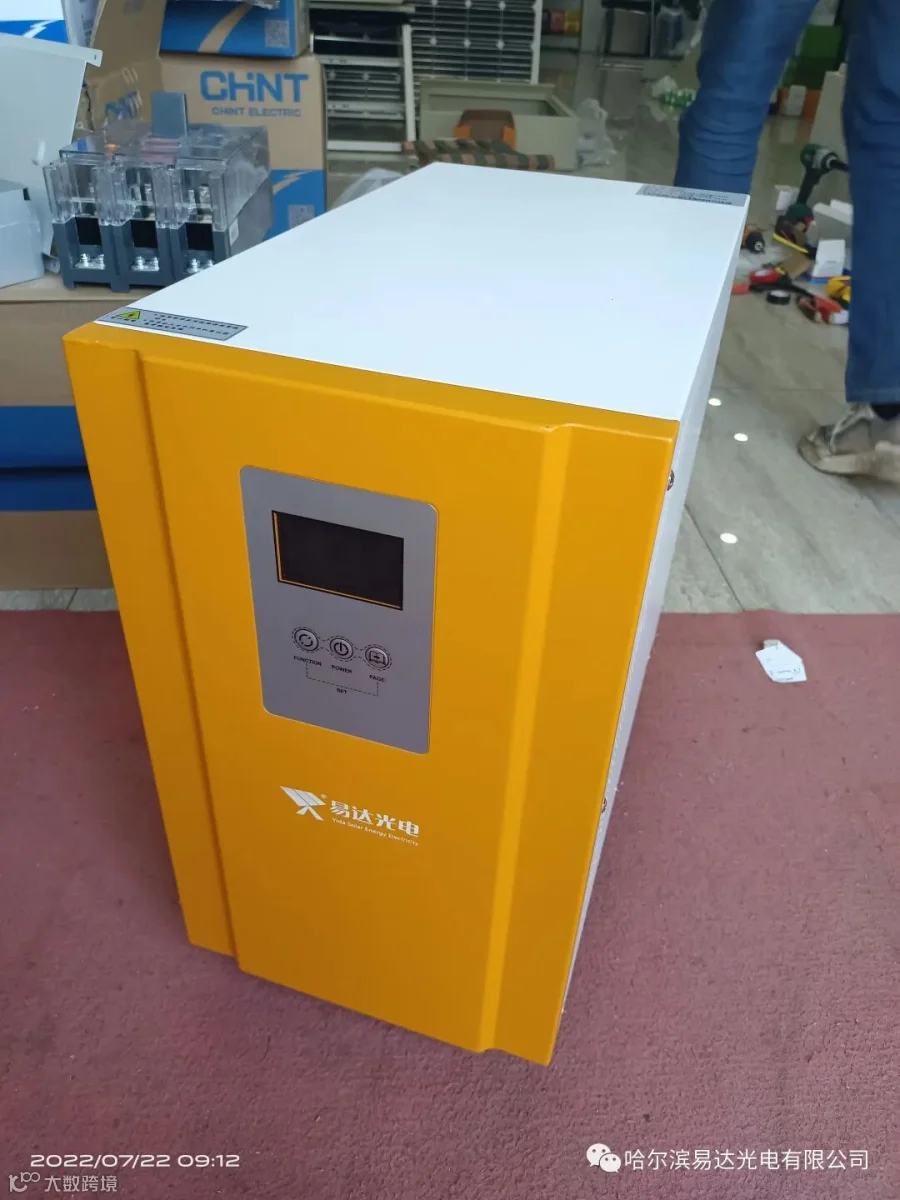

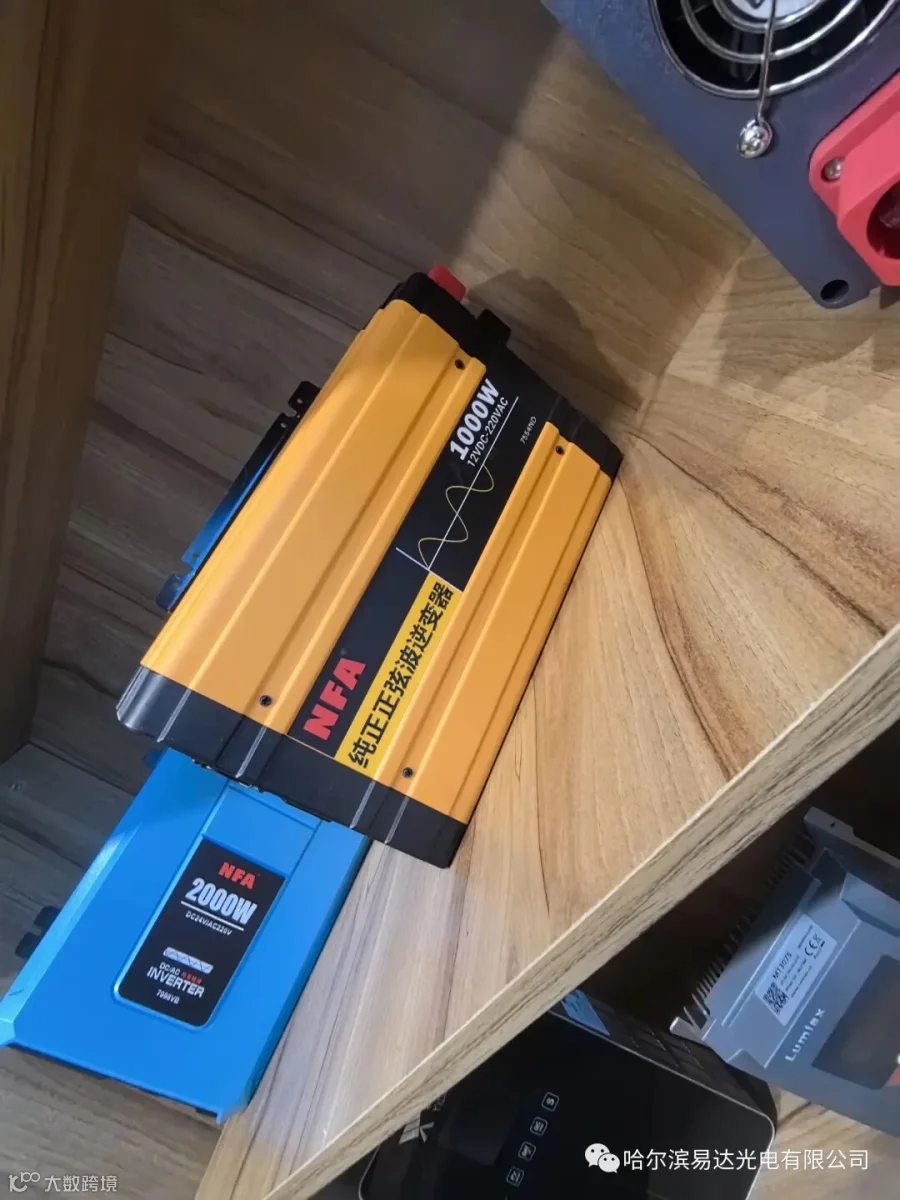

在光伏离网系统中，为了系统的安全运行。离网逆变器一般都带有隔离变压器。按照隔离变压器的工作频率来分主要分为工频离网逆变器和高频离网逆变器。本文以易达单相离网逆变器W系列为例，其内部输出端带一个工频隔离变压器（50Hz），称为工频隔离逆变器。该系列机型功率范围1-10KVA，输出电压分为220V和380V，采用滑轮式设计，移动运输便捷。NFA系列（300W-2KVA）系列，以微处理器作为处理控制中心，以高频开关元件或者高频隔离变压器替代逆变器中的工频变压器工作，叫高频隔离逆变器。该系列机型最高效率可达93%，壁挂式安装，方便快捷。

​

​

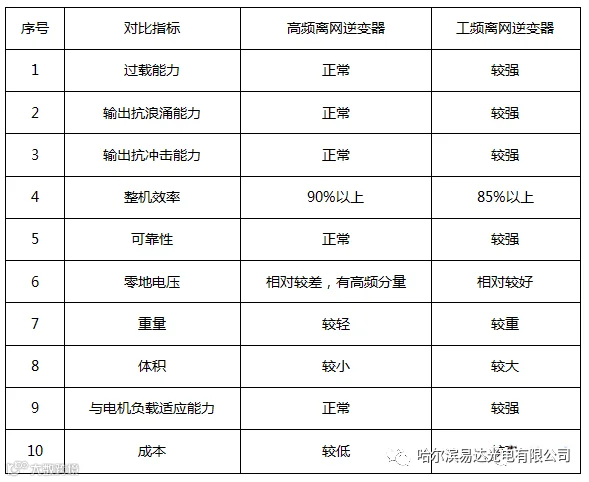

工频隔离逆变器和高频隔离逆变器在性能上的差异也非常明显，部分差异对比如下：

​

结合以上差异，工频离网逆变器相比高频离网逆变器来说，其优势是，功率部件更稳定可靠、过负荷能力和干扰抗冲击能力强，面向非线性负载设计，输出失真度小。同时因为其内置工频变压器，整体效率较高频变压器偏低，体积大，重量比较重，成本较高。如果负载是冲击性较大的电动机等感性负载，建议选择工频离网逆变器，如果负载是冲击性较小的阻性负载，建议选择高频离网逆变器。

​
