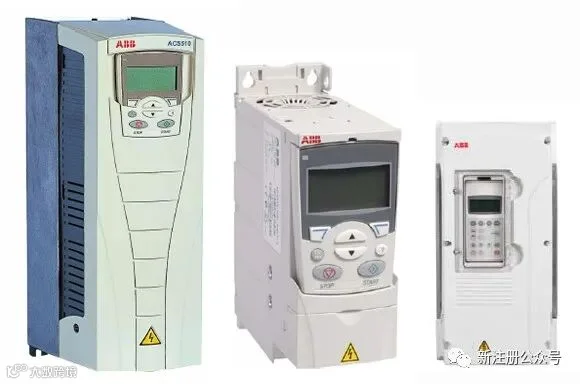

ABB变频器
常见故障分析及解决办法。
一、直流母线欠电压故障
故障原因:直流回路的 DC 电压不足，这可能是由于电网缺相、熔断器烧断或整流桥内部故障所引起的。
解决方法:
(1)、检查主电源供电是否正常，如果变频器进线端通过了接触器，要检查接触器的控制回路是否误动作，如控制回路有误动作，可能导致接触器短时间内频繁启动停止，造成变频器欠压故障，复位就好，所以能复位的欠压软故障，变频器的主接触器控制回路要认真检查。
(2) 、如果变频器刚断电，迅速通电，也会引发此故障，所以变频器如果断电，要等电容放完电后，再重新启动变频器。
(3) 、如出现欠压故障不能复位，检查 DC 电容是否泄露。
二、输出电流过大
故障原因:输出电流超过软件的过流跳闸极限。
解决方法:
(1)、检查电机负载是否短路。
(2)、检查电机制动器是否完全打开。
(3)、在确定电机和绕组线圈故障后，更换时注意原有型号和参数。
(4)、检查参数设定是否合适，包括升速和降速的时间是否设定太短、启动转矩是否太小。
三、直流回路过电压
故障原因:直流回路的 DC 电压超过 DC 过压跳闸的限制值。
解决方法:
(1)、检查主电源供电是否正常。
(2)、检查有关减速的参数时间设定是否太短。
(3) 检查制动斩波器和制动电阻。
四、制动器故障
故障原因:制动器运转不到位，到位信号限位不起作用，制动器机械故障。
解决方法:
(1)、检查制动器供电是否正常。
(2)、检查制动确认信号与DI1的连线是否断路。
(3)、检查制动器限位及返回信号。
(4)、检查制动器是否动作，如无动作则检查制动器电源和制动器是否损坏。
五、编码器故障
故障原因:
变频器检查到编码器反馈回来的速度出错，可能由于：
①与RTAC的通讯中断。
②脉冲编码器故障。
③电缆连接松动。
④在1MS内编码器的脉冲频率变化过大。
解决方法:
(1)、检查RMIO 板和编码器控制板的连接。
(2)、检查周围是否有高辐射的元件设备。
(3)、检查编码器与电机轴的联结是否可靠。
(4)、检查编码器和接线包括CHA和CHB的相序。
(5)、检查设备的接地是否完好。
六、内部过温
故障原因:变频器温度超过 125 度。
解决方法:
(1)、检查风扇线圈是否损坏。
(2)、清扫散热器上的灰尘。
(3)、检查电机容量是否和变频器容量匹配。
(4)、在更换新冷风风扇时，要注意有的风扇带自动转动信号，有的不带风扇转动信号，换原型号风扇。
七、主从控制时，主/从变频器电流差别过大。
故障原因:
①可能由于机械原因，齿轮啮合。
②编码器反馈不准，造成从机跟随有偏差等。
解决方法:
(1)、检查测量传动部件。
(2)、参数设定里把编码器去掉，查看电流差别是不是在正常范围，如果正常，检修编码器。
以上便是自动化工程部总结的ABB变频器的常见故障分析及解决办法。如有不足之处，欢迎广大网友在公众号留言补充。
